12kVA Δυναμική συχνότητα Αντιστέκονται εξοπλισμός δοκιμής τάσης για ηλεκτρικές δοκιμές

Εξοπλισμός δοκιμής τάσης ισχύος συχνότητας αντοχής

1Κύρια χαρακτηριστικά
Η σειρά μετασχηματιστών δοκιμής υψηλής τάσης CQSB έχει τα χαρακτηριστικά του μικρού μεγέθους, του ελαφρού βάρους και της ισχυρής ευελιξίας.Εκτός από τον εξοπλισμό που χρησιμοποιείται ευρέως σε διάφορους μεγάλους και μικρούς θάλαμους δοκιμών υψηλής τάσης (σταθμούς)Η κονσόλα δοκιμής συνιστά από κοινού μια πλήρη συσκευή δοκιμής ισχύος συχνότητας αντίστασης τάσης.

2- Πεδίο εφαρμογής
Εκτελεί δοκιμή αντοχής τάσης εναλλασσόμενου ρεύματος για εξοπλισμό λειτουργίας συστήματος ηλεκτρικής ενέργειας, δοκιμή απόδοσης μόνωσης για εργαλεία μόνωσης και πληροί τις απαιτήσεις δοκιμής αντοχής τάσης συχνότητας ισχύος 60 kV.Αυτό το σύνολο εξοπλισμού χρησιμοποιείται κυρίως για δοκιμή τάσης αντοχής διακόπτη 10kVΔοκιμή τάσης αναφοράς AC και δοκιμή μετασχηματιστή του αγροτικού δικτύου διανομής κλπ.

3. Όροι χρήσης
1) Υψόμετρος: ≤ 1000 m
2) Θερμοκρασία περιβάλλοντος: -20°C+50°C
3) Σχετική υγρασία του αέρα: ≤ 80%, χωρίς συμπύκνωση
4) Αντοχή σε σεισμούς: ≤ 8
5) Οριζόντια επιτάχυνση εδάφους 3,0 m/s2, κάθετη επιτάχυνση εδάφους 1,5 m/s2
6) Η μορφή κύματος της τάσης τροφοδοσίας είναι ένα πραγματικό κύμα sinus και ο ρυθμός στρέβλωσης της μορφής κύματος είναι μικρότερος από 3%
7) Εγκατάσταση αξιόπιστου σημείου γείωσης, αντίσταση γείωσης < 0,5Ω
8) Τοποθεσία εγκατάστασης: εσωτερικό και εξωτερικό

4. να ακολουθούν τεχνικά πρότυπα
GB 50150-2016 Τεχνική εγκατάστασης ηλεκτρικού εξοπλισμού Τεχνική δοκιμής παράδοσης ηλεκτρικού εξοπλισμού
Κανονισμός Q/CSG1205019-2018 για την αποδοχή της παράδοσης του ηλεκτρικού εξοπλισμού
Μέρος του GB 26861-2011 Κανόνες εργασίας για την ασφάλεια ηλεκτρικής ενέργειας για εργαστήρια υψηλής τάσης
DL 5009.3-2013 Κανόνες ασφάλειας εργασίας για την κατασκευή ηλεκτρικής ενέργειας Μέρος 3: Υποσταθμός
Δοκιμαστικός μετασχηματιστής JB/T9641
Ραδιοδραστήρας GB10229
GB1094.1 GB1094.5 Μετασχηματιστής ισχύος
GB/T.311.1 Απομόνωση και συντονισμός εξοπλισμού μεταφοράς και μετατροπής ισχύος υψηλής τάσης
GB/T16927.1 Τεχνολογία δοκιμής υψηλής τάσης Μέρος Ένα Γενικές απαιτήσεις δοκιμής
GB/T16927.2 Τεχνολογία δοκιμής υψηλής τάσης Μέρος 2 Σύστημα μέτρησης
GB7328 Μέτρηση της ηχοστάθμης μετασχηματιστών και αντιδραστήρων
Οδηγός δοκιμής GB/T509 για μετασχηματιστή ισχύος
GB4208 επίπεδο προστασίας του περιβλήματος
GB/T191 Γραφικό σήμα συσκευασίας, αποθήκευσης και μεταφοράς
DL/T 848.2 Γενικοί τεχνικοί όροι για εξοπλισμό δοκιμής υψηλής τάσης Μέρος 2: εξοπλισμός δοκιμής υψηλής τάσης συχνότητας ισχύος
GB5273 Τερματικά μετασχηματιστών, ηλεκτρικών συσκευών υψηλής τάσης και καμπαναριών
GB/T11920 Γενικοί τεχνικοί όροι για τις συσκευές κεντρικού ελέγχου για τα ηλεκτρικά μέρη σταθμών παραγωγής ηλεκτρικής ενέργειας
Τεχνολογία δοκιμής υψηλής τάσης IEC60-1
DL/T 846.1 Γενικές τεχνικές απαιτήσεις για εξοπλισμό δοκιμής υψηλής τάσης Μέρος 1: Σύστημα μέτρησης διαχωριστή υψηλής τάσης

5Η σύνθεση του πλήρους συνόλου εξοπλισμού

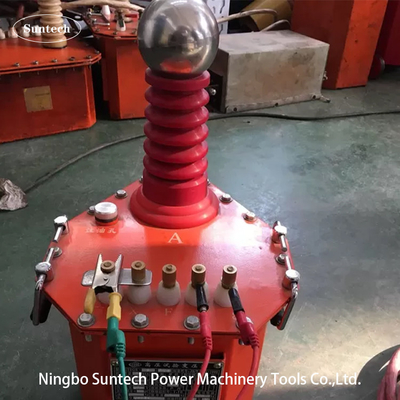

1) Πυροβόλο μετασχηματιστή δοκιμής εναλλασσόμενου ρεύματος CQSB ((J) -12kVA/60kV/0,2kV 1 σύνολο
2) 1 κονσόλα (συμπεριλαμβανομένου του ρυθμιστή τάσης) TC-12kVA/0,22kV
3) Αντίσταση περιορισμού ρεύματος προστασίας BHR- 0.2A/0.6kΩ 1 pc

6Συνολικές τεχνικές παραμέτρους
1) ονομαστική ισχύς: 12kVA·
2) Δυναμική παροχή: 220 V.
3) Δραστηριακή συχνότητα: 50 Hz.
4) ονομαστική τάση εξόδου: 60 kV (AC) ·
5) ονομαστικό ρεύμα εξόδου: 0,2A
6) Επίπεδο μόνωσης: διατηρούνται για 10 λεπτά υπό μη φορτίο 1,1 φορές την ονομαστική τάση, όλα τα μέρη είναι φυσιολογικά.
7) Σχήμα κύματος: κύμα sinus
8) Διαστρέβλωση της μορφής κύματος: < 3%
9) Χρόνος λειτουργίας: 5 λεπτά συνεχούς εργασίας υπό ονομαστική ισχύ.
10) Αύξηση θερμοκρασίας: η αύξηση θερμοκρασίας κάθε κατασκευαστικού στοιχείου υπό ονομαστικές συνθήκες λειτουργίας είναι ≤ 65K.
11) Σταθερότητα υψηλής τάσης, μικρές τυχαίες διακυμάνσεις, ≤ 1% όταν η τάση τροφοδοσίας μεταβάλλεται ± 10%
12) Ο μετασχηματιστής δοκιμής και η κονσόλα είναι χωριστές δομές
13) διάρκεια ζωής του εξοπλισμού: άνω των 10 ετών·
