Τόπος καταγωγής: | Ningbo, Κίνα |
Μάρκα: | Ningbo Suntech Power |
Πιστοποίηση: | ISO9001 |
Αριθμό μοντέλου: | CHX(f) 400kW-4500kVA/300kV; 900kV |
Ποσότητα παραγγελίας min: | 1SET |
---|---|
Τιμή: | 142860USD-428570USD |
Συσκευασία λεπτομέρειες: | Ξύλινο κουτί |
Χρόνος παράδοσης: | 6-12 μήνες |
Όροι πληρωμής: | T/T, Western Union, MoneyGram |
Δυνατότητα προσφοράς: | 1 μήνες σταθμού |

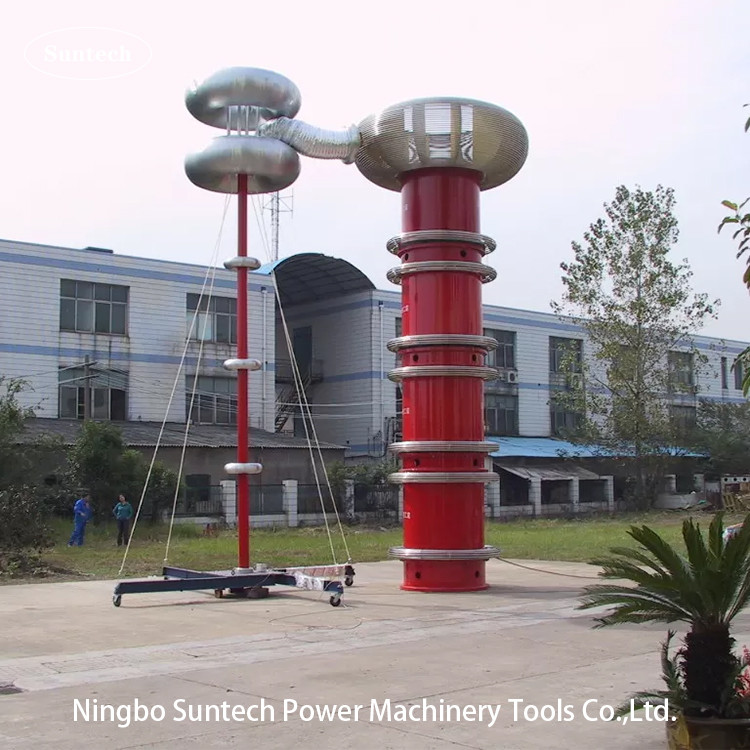

Ονομασία: | Σύστημα δοκιμής συντονισμού σειράς | Προδιαγραφές: | 400kW-4500kVA/300kV; 900kV |
---|---|---|---|
Μέγιστη χωρητικότητα: | 4500KVA | Συχνότητα δοκιμής: | 20Hz ̇ 400Hz |
Ονομαστική τάση εξόδου: | 900 kV | Δυναμικό εξόδου ονομαστικής ισχύος τροφοδοσίας με μεταβλητή συχνότητα: | 400KW |
Ώρες λειτουργίας: | 60 λεπτά | Ανάλυση συχνότητας εξόδου: | 0.01Hz |
Δυνατότητα τροφοδοσίας ισχύος μεταβλητής συχνότητας: | 400kW (τύπος γραμμικής ενίσχυσης σπρώξιμο-σύνδεσης) | Πιστοποιητικό: | ISO9001 |
Υψηλό φως: | Δοκιμαστικό σετ συντονισμού 4500 kVA,Δοκιμαστικό σετ αντηχίας υψηλής τάσης εναλλασσόμενου ρεύματος |
Πίνακας σχέσεων χρήσης του εξοπλισμού κατά τη διάρκεια της δοκιμής
Αντικείμενο δοκιμής συνδυασμού εξοπλισμού |
1500kVA/300kV/5A/200H
Τρία τμήματα αντιδραστήρα |
Επιλογή εξόδου μετασχηματιστή διέγερσης
|
|
Η τάση δοκιμής είναι 900 kV.
|
Η χωρητικότητα δεν υπερβαίνει τα 0,03μF
|
Χρησιμοποιήστε τρεις αντιδραστήρες σε σειρά
|
35kV |
110kV/630mm2 καλώδιο 2km, τάση δοκιμής 128kV
|
0.376μF
|
Χρησιμοποιήστε τρεις αντιδραστήρες παράλληλα.
|
5kV |
Καλώδιο 220kV/630mm2 2km, τάση δοκιμής 216kV
|
0.276μF |
Χρησιμοποιήστε τρεις αντιδραστήρες παράλληλα.
|
10 kV |
Συμβατό με τον κύριο μετασχηματιστή 110kV με ουδέτερο σημείο AC αντέχουν στην δοκιμή τάσης, τάση δοκιμής 140kV
|
0.025μF |
Μία ενιαία ενότητα που χρησιμοποιεί αντιδραστήρα
|
5kV ή 10kV |
Συμβατό με 220kV κύριο μετασχηματιστή με ουδέτερο σημείο AC αντέχει δοκιμή τάσης, τάση δοκιμής 160kV
|
0.025μF |
Μία ενιαία ενότητα που χρησιμοποιεί αντιδραστήρα
|
5kV ή 10kV |
Συμβατό με επίπεδο τάσης 110kV GIS αντέχει στη δοκιμή τάσης, τάση δοκιμής 270kV
|
00,03μF |
Μία ενιαία ενότητα που χρησιμοποιεί αντιδραστήρα
|
10 kV |
Συμβατό με επίπεδο τάσης 220kV GIS αντέχει στη δοκιμή τάσης, τάση δοκιμής 495kV
|
00,03μF |
Χρησιμοποιήστε δύο σειρές αντιδραστήρων
|
20kV |
2"Κύρια τεχνικές παραμέτρους εξοπλισμού
Τεχνικοί δείκτες συστήματος
Δυνατότητα εισόδου ονομαστικής λειτουργίας: 380V±10% (τρίφαση), 50Hz
Ονομαστική ισχύ εξόδου τροφοδοσίας ισχύος μεταβλητής συχνότητας: 400 kW
Δυναμικότητα ονομαστικής ισχύος: 4500kVA
Διάταξη:
Αριθμός φάσης εξόδου: μονοφάση
Περιοχή ρύθμισης συχνότητας: 20Hz ̇ 400Hz, όταν η συχνότητα ρυθμίζεται εντός της καθορισμένης περιοχής, η τάση είναι σταθερή εξόδου
Ανάλυση συχνότητας εξόδου: 0,01Hz
Ασταθερότητα συχνότητας εξόδου: ≤ 0,05%
Η μορφή κύματος της τάσης εξόδου είναι κύμα sinus: ποσοστό στρέβλωσης της μορφής κύματος ≤ 1,0%
Χρόνος λειτουργίας: 60 λεπτά συνεχής λειτουργία υπό ονομαστική ισχύ
Επίπεδο μόνωσης: αντέχει τάση για 1 λεπτό κάτω από 1,1 φορές την ονομαστική τάση
Παράγοντας ποιότητας: Q>60 (f=30Hz)
Δυνατότητα τροφοδοσίας με μεταβλητή συχνότητα: 400 kW (γραμμικός ενισχυτής πίεσης-σύνδεσης)
3Οι κύριες λειτουργίες του συστήματος:
1) Η τροφοδοσία ισχύος μεταβλητής συχνότητας υιοθετεί ένα γραμμικό κύκλωμα ενισχυτή ισχύος, το οποίο έχει μια τέλεια έξοδο κύματος sinus και χαμηλή παραμόρφωση κύματος
2) Με λειτουργία αυτοματικής ρύθμισης σταθεροποίησης τάσης
3) Ασφαλής και αξιόπιστη. Μια ποικιλία προστασίας είναι ενσωματωμένη σε αυτή τη συσκευή, συμπεριλαμβανομένων: προστασία από την κατάρρευση εκφόρτισης, υπερεμπόδιση, υπερεμπόδιση προστασία, προστασία από βραχυκύκλωμα εξόδου,Προστασία μηδενικής εκκίνησης, προστασία κυκλώματος ενισχυτή άξονα γέφυρας, προστασία καμπύλης ισχύος κλπ. Όταν εμφανίζεται οποιοδήποτε είδος προστασίας,η συσκευή μπλοκάρει αμέσως την έξοδο τάσης δοκιμής και αποκόπτει την τροφοδοσία του κύριου κυκλώματος για να εξασφαλιστεί η ασφάλεια του προσωπικού δοκιμής, το ελεγχόμενο προϊόν και το σύστημα δοκιμής
4) Το σήμα μέτρησης υψηλής τάσης μεταδίδεται από οπτική ίνα για την πλήρη απομόνωση των κυκλωμάτων υψηλής τάσης και χαμηλής τάσης
5) Δύο τρόποι χειρισμού: αυτόματο/χειροκίνητο
6) Η οθόνη υγρών κρυστάλλων 320*240 σημείων και τα πολλαπλά περιστρεφόμενα ποντίκια παρέχουν μια φιλική διεπαφή ανθρώπου-μηχανής, εύκολη και γρήγορη λειτουργία και καλωδίωση, και πραγματικά "απλά κοιτάξτε το"
7) Σύγχρονη προβολή τάσης, ρεύματος και συχνότητας
8) Η συχνότητα εξόδου είναι συνεχώς ρυθμιζόμενη στο εύρος 20-300Hz
9) Η τάση εξόδου είναι συνεχώς ρυθμιζόμενη εντός του εύρους των 0~350V
10) Με λειτουργία δοκιμής τάσης αντοχής με συντονισμό
11) Με τη λειτουργία αυτόματης αναζήτησης συχνότητας συντονισμού, μπορούν να ρυθμιστούν πολλαπλές ζώνες συχνότητας αυτόματης σάρωσης συχνότητας
4Λειτουργία εμφάνισης συστήματος:
1) Με μεγάλη οθόνη, μπορεί να δείχνει: τάση εξόδου, ρεύμα εξόδου, συχνότητα, θερμοκρασία περιβάλλοντος, θερμοκρασία αέρα εξόδου, μορφή κύματος τάσης εξόδου τροφοδοσίας ισχύος μεταβλητής συχνότητας,ημερομηνία και ώρα, χρόνος αντίστροφης μέτρησης, πληροφορίες για σφάλματα κλπ.
2) Έχει τη λειτουργία της ρύθμισης των παραμέτρων δοκιμής, όπως η τάση και ο χρόνος δοκιμής.
5Άλλα χαρακτηριστικά του προϊόντος:
1) Ο εξοπλισμός γεμάτος λάδι στην συσκευή δεν διαρρέει λάδι.
2) Όλα τα μεταλλικά περιβλήματα της συσκευής είναι ανθεκτικά στη σκουριά και αντι-διάβρωση, και η επίστρωση είναι ομοιόμορφη και όμορφη.
3) Η συσκευή μπορεί να αποθηκεύεται, να συναρμολογείται και να αποσυναρμολογείται σε εσωτερικούς χώρους και σε εξωτερικούς χώρους· η λειτουργία προστασίας είναι πλήρης.της συσκευής είναι στο 1.1 φορές την ονομαστική τάση και εάν το πλάι δείγμα υψηλής τάσης πέσει στο έδαφος κατά τη διάρκεια της δοκιμής,δεν θα προκαλέσει σωματική βλάβη και ο εξοπλισμός δοκιμής δεν θα προκαλέσει επιβλαβή μηχανική και θερμική πίεσηΗ ηλεκτρική απόδοση είναι κατεστραμμένη.
4) Κάθε μέρος του εξοπλισμού έχει πινακίδα που συμμορφώνεται με το εθνικό πρότυπο, οι λέξεις και τα σύμβολα είναι σαφή και ανθεκτικά,και η πινακίδα είναι καθαρά ορατή όταν ο εξοπλισμός λειτουργεί κανονικά.
