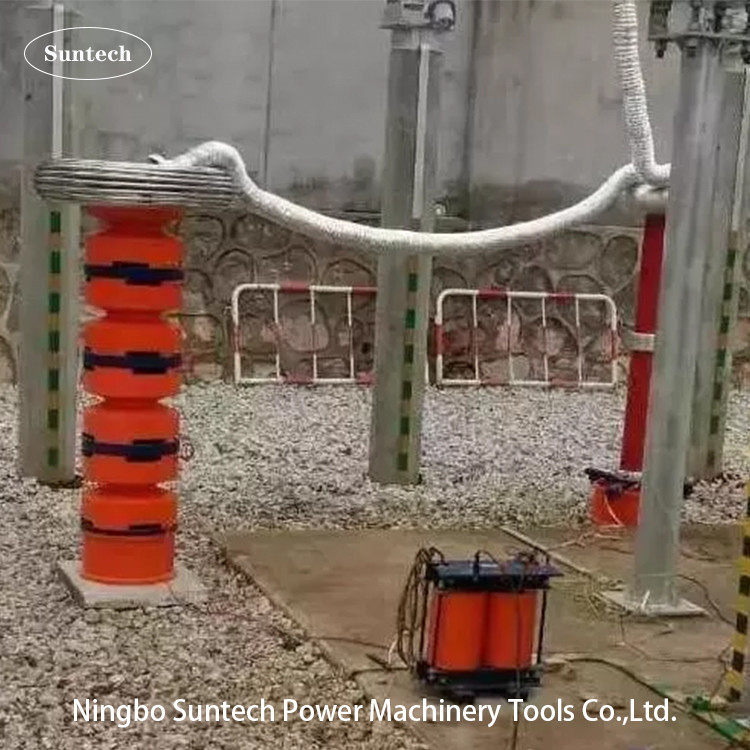

Φορητό συντονιστικό μεταβλητής συχνότητας για δοκιμή τάσης, για δοκιμή GIS 132KV
Ι. Εφαρμογή:
Αυτό το μοντέλο δοκιμαστικού συνόλου CHX-275KVA/275KV έχει σχεδιαστεί για 132KV και κάτω από την κατηγορία GISΚλιματισμός επί τόπουαντέχουν σε δοκιμή τάσης με τεχνολογία συντονιστικού κυκλώματος μεταβλητής συχνότητας· η υψηλότερη τάση δοκιμής δεν υπερβαίνει τα 275 KV· συχνότητα δοκιμής: 30-300 Hz· ο κύκλος λειτουργίας δεν υπερβαίνει τα 60 λεπτά.
Μέσα από το αγωγό δοκιμής χρησιμοποιείται παράλληλα, το μοντέλο δοκιμής σετΕπικαιροποιημένα συστήματα ηλεκτρικής ενέργειαςμπορεί επίσης να εκτελεστεί η ακόλουθη δοκιμή υποδομής εναλλασσόμενου ρεύματος:
1- όχι περισσότερο από 55KV και 5A για καλώδια XLPE μέσης τάσης, όπως 45KV και κάτω από την κατηγορία.
2. NΠάνω από 110 KV και 2A για καλώδια XLPE μεσαίας τάσης, όπως 66 KV και κατώτερα.
3. NΠάνω από 275KV και 1A για GIS μεσαίας τάσης, όπως 132KV ~ 170KV και κάτω από την κατηγορία.
4- όχι περισσότερο από 55KV και 5A για κινητήρα ή γεννήτρια ισχύος εντός 45~55Hz
5Μεσαίου τάσης διακόπτης και μετασχηματιστή ισχύος,Σκάου ως 132KV και κάτω από την κατηγορία.
Μέχρι τώρα, αυτά τα φορητά δοκιμαστικά σετ μπορούν να σχηματίσουν πολλάδιαφορετικό μοντέλο σειράςσύμφωνα με διαφορετικές μεσαίες τάσεις αντέχουν σε δοκιμαστικές εφαρμογές μέσω δοκιμαστικών αντιδραστήρων σε σειρά ή σε παράλληλη σύνδεση και αριθμό διαμορφώσεων σε κάθε σύνολο,Το παρόμοιο μοντέλο μπορεί να δει άλλο τυπικό μοντέλο στην ακόλουθη ρήτρα.
2Κύρια συστατικά:
| ΣΔ |
Ονομασία των συστατικών |
Τύπος και προδιαγραφές |
Τι ώρα; |
Κάθε βάρος |
Κάθε διάσταση |
| 1 |
Δύναμη μεταβλητής συχνότητας |
FKVF-20kW/380V |
1 κομμάτι |
20 κιλά |
440*360*360mm |
| 2 |
Μετασχηματιστής διέγερσης |
CQSB(J)-15kVA/15KV,3KV |
1 κομμάτι |
50 κιλά |
520*350*550mm |
| 3 |
Αντιδραστήρας δοκιμής αντηχίας HV |
CHX(kf) -55kVA/55kV |
5 κομμάτια |
60 κιλά |
D480*H520mm |
| 4 |
Διαχωριστής χωρητικότητας |
TRF-300kV/1000pF |
1 σύνολο |
35 κιλά |
D170*H1850mm |
| 5 |
Ειδικά εξαρτήματα δοκιμής |
|
1 σύνολο |
|
|
Σημείωση:1Ο πυκνωτής φορτίου μπορεί να είναι προαιρετικός κατά τη δοκιμή κινητήρα ισχύος, γεννήτριας και μετασχηματιστή ισχύος κάτω των 45~65Hz.
2Ο αντιδραστήρας δοκιμής μπορεί να κατασκευαστεί σε 18KV, 20KV, 22KV, 40KV, 44KV, 50KV, 54KV, 55KV για κάθε κομμάτι σύμφωνα με το διαφορετικό πεδίο εφαρμογής του δοκιμαζόμενου αντικειμένου ή τις απαιτήσεις του πελάτη.
III. Αρχή δοκιμής:
VF: Πηγή ισχύος μεταβλητής συχνότητας T: Μετασχηματιστής διέγερσης
L: Πυρηνικός αντιδραστήρας δοκιμής Cx: Ελεγχόμενος εξοπλισμός MOA1: Απαγορεύτης κεραυνών
C1,C2: Μοιραστής τάσης ((C1 είναι βραχίονας υψηλής τάσης,C2 είναι βραχίονας χαμηλής τάσης))
Δοκιμαστικό σχήμα καλωδίωσης (π.χ.):
V. Γενικά τεχνικά δεδομένα:
- Τρόπος δοκιμής συστήματος: Συνεχιζόμενη συντονιστική με μεταβλητή συχνότητα
- Πρότυπο συστήματος: FKTF-275KVA/275KV
- Η παροχή ισχύος εισόδου: 380±10% (τρίφαση),50Hz/60Hz
- Ονομαστική παράμετρος επαγωγικότητας: 55KVA/55KV/1A/200H/κάθε
- Αριθμός αντιδραστήρα δοκιμής HV: 5 μονάδες
- Ονομαστική ισχύς εξόδου: 275kVA
- Ονομαστική τάση εξόδου: 275KV
- Μέγιστη τάση δοκιμής: όχι μεγαλύτερη από 275KV
- Διορισμένο ρεύμα εξόδου: 1A /μονό κομμάτι ή σε σειρά;5A παράλληλα
- Περιοχή συχνοτήτων: 30 Hz - 300 Hz
- Έξοδος Συναίσθημα τάσης κύματος: κύμα sinus
- THD της μορφής κύματος εξόδου: ≤ 1%
- Επίπεδο μόνωσης: κάτω από 1,1 φορές και διατηρώντας 1 λεπτό, φυσιολογικό
- Κύκλος λειτουργίας: 60 λεπτά σε συνθήκες λειτουργίας κάτω της ονομαστικής ισχύος.
- Ο συντελεστής ποιότητας του ίδιου του συνόλου δοκιμών: Q≥30(στην F=30HZ) ·
- Αύξηση θερμοκρασίας: μικρότερη από 65 K σε 60 λεπτά ονομαστικού ρεύματος εργασίας.
- Επίπεδο θορύβου: όχι μεγαλύτερο από 70B
- Δομή αντιδραστήρα: ξηρός τύπος, τύπος κυλίνδρου με αιποξυλικό σωλήνα.
VI. Κεντρικός πίνακας λογισμικού μέτρησης και ελέγχου:
Σημείωση: Αυτό είναι το πάνελ λογισμικού πριν από την έναρξη δοκιμής για τη ρύθμιση παραμέτρων
ΙΙΙ. Λίστα συσκευασίας ξύλινης θήκης παράδοσης
| Υποθήκη αριθ. |
Ονομασία συσκευασμένου εμπορεύματος |
Μοντέλο και προδιαγραφές. |
Ποσότητα εμπορευμάτων σε ξύλινη θήκη |
Μέγεθος ξύλινης θήκης (cm) |
Ακαθάριστο βάρος των υποθέσεων |
Αριθμός υπόθεσης |
Σημείωση |
| 6 προς 1 |
Πηγή ισχύος VF |
FKVF-20kW |
1 κομμάτι |
55*47*60 |
45 κιλά |
1 |
|
| 6-2 |
Μετασχηματιστής διέγερσης |
CQSB(J) - 15kVA |
1 κομμάτι |
67*51*87 |
110 κιλά |
1 |
|
| 6-3 |
Αντιδραστήρες HV |
CHX(kf) -55kVA/55kV |
5 κομμάτια |
141*98*82 |
619 κιλά |
1 |
Μία βαλίτσα |
| Κουτί για αξεσουάρ |
Συμπεριλαμβανομένων των καλωδίων δοκιμής και του εγχειριδίου |
1 σύνολο |
| 6-4 |
Διαχωριστής τάσης |
TRF-300kV-1000pF |
1 κομμάτι |
178*57*51 |
80 κιλά |
1 |
|
| 6-5 |
Δαχτυλίδι κορώνας για διαχωριστικό, αντιδραστήρα. |
|
1 σύνολο |
90*90*94 |
56 κιλά |
1 |
Μία βαλίτσα |
| Υποστήριξη βάσης διαίρεσης |
|
1 κομμάτι |
| 6-6 |
Στήριξη απομόνωσης για αντιδραστήρα |
28KV, 165KV το καθένα |
2 κομμάτια |
63*63*123 |
52 κιλά |
1 |
|
| |
|
|
|
Συνολικά |
962 κιλά |
6 ξύλινη θήκη |
|
VIII.Συσκευές
- Κουτί εξαρτημάτων για την αποθήκευση εξαρτημάτων
- Υπηρεσίες ηλεκτροπαραγωγής
- Καλώδια εξόδου πηγής ρεύματος
- Διάταξη για την κατασκευή ηλεκτρικών συσσωρευτών
- Καλώδια γείωσης συστήματος
- Παράλληλα καλώδια του αντιδραστήρα
- Δακτυλίδια μέτρησης HV (τα καλώδια εξόδου σήματος διαίρεσης τάσης)
- Διάφορα είδη ηλεκτρικής ενέργειας (π.χ. ηλεκτρική ενέργεια)
- Στήριξη με μόνωση
- δαχτυλίδι κορώνας για δοκιμή 275KV
- Παρέχεται τελική έκθεση δοκιμής, πιστοποιητικό ποιότητας, εγχειρίδιο χρήσης και κατάλογος συσκευασίας.
IX. Άλλο προαιρετικό μοντέλο
1. Για δοκιμές GIS επί τόπου
| Σχήμα |
Διάταξη |
Διορισμένο ρεύμα εξόδου |
Ονομαστική παραγωγική ικανότητα |
Εφαρμογή
(Από 45Hz ξεκινώντας)
|
| Επικαιροποιημένα συστήματα |
27KV*5 |
1Α |
135KVA |
Για GIS 72,5 KV και κατώτερα |
| Επικαιροποίηση των συστημάτων |
27KV*5 |
1Α |
135KVA |
Για GIS 72,5 KV και κατώτερα |
| Επικαιροποιημένα συστήματα ηλεκτρικής ενέργειας |
27KV*8 |
1Α |
216KVA |
Για GIS 123KV και κατώτερα |
| Επικαιροποιημένα συστήματα |
27KV*10 |
1Α |
270KVA |
Για 145KV και κάτω από το GIS |
| Επικαιροποιημένα συστήματα ηλεκτρικής ενέργειας |
275KV |
2Α |
275KVA |
Για GIS 170KV και κατώτερα |
| Ειδική απαίτηση μπορεί να γίνει με παραγγελία |
2Για δοκιμή καλωδίου XLPE 45KV επί τόπου
| Σχήμα |
Διάταξη |
Διορισμένο ρεύμα εξόδου |
Ονομαστική παραγωγική ικανότητα |
Μέγιστη εφαρμογή |
| ΧΧ-108/54 |
54KV |
2Α |
108KVA |
Διάδρομο καλωδίου 45kV≤1km |
| CHX-216/54 |
54KV |
4Α |
216KVA |
Διάδρομος καλωδίου 45kV≤2km |
| CHX-324/54 |
54KV |
6Α |
324KVA |
Διάδρομος 45kV ≤3km |
| CHX-432/54 |
54KV |
8Α |
432KVA |
45kV καλώδιο≤4km |
| CHX-540/54 |
54KV |
10Α |
540KVA |
Διάδρομο καλωδίου 45kV≤5km |
| ΧΧ-1080/54 |
54KV |
20Α |
1080KVA |
Διάδρομο καλωδίου 45kV≤10km |
| Ειδική απαίτηση μπορεί να γίνει με παραγγελία |
3Για δοκιμή επί τόπου καλωδίου 66KV XLPE
| Σχήμα |
Διάταξη |
Διορισμένο ρεύμα εξόδου |
Ονομαστική παραγωγική ικανότητα |
Μέγιστη εφαρμογή |
| ΧΧ-160/80 |
80KV |
2Α |
160KVA |
66kV καλώδιο≤0,5km |
| ΧΧ-320/80 |
80KV |
4Α |
320KVA |
66kV καλώδιο≤1km |
| ΧΧ-640/80 |
80KV |
8Α |
640KVA |
66kV καλώδιο≤2km |
| ΧΧ-960/80 |
80KV |
12Α |
960KVA |
Καλώδιο 66kV≤3km |
| ΧΧ-1280/80 |
80KV |
16Α |
1280KVA |
66kV καλώδιο≤4km |
| ΧΧ-1600/80 |
80KV |
20Α |
1600KVA |
66kV καλώδιο≤5km |
| ΧΧ-3200/80 |
80KV |
40Α |
3200KVA |
Καλώδιο 66kV≤10km |
| ΧΧ-9600/80 |
80KV |
120Α |
9600KVA |
66kV καλώδιο≤20km |
| Ειδική απαίτηση μπορεί να γίνει με παραγγελία |
Χ. Τάβλος προτύπου δοκιμών μονόληψης επί τόπου από την IEC62271-203:2011 για τα ΓΔΙ
XI. Τάβλος προτύπου δοκιμών μονόληψης επί τόπου από την IEC 60840:2011 για καλώδιο XLPE
