270KVA Φορητό σύστημα δοκιμής αντηχίας εναλλασσόμενου ρεύματος

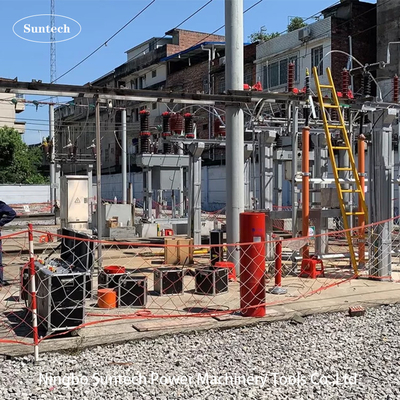

Σύστημα δοκιμής αντηχίας εναλλασσόμενου ρεύματος για δοκιμή καλωδίου 35KV και υποσταθμού ηλεκτρικής ενέργειας 110KV

Χαρακτηριστικά:

• Μικρό μέγεθος, φορητό για λειτουργία.
• Εικονική οθόνη για την εμφάνιση των δεδομένων δοκιμής, της κατάστασης και της λειτουργίας της οθόνης σταδιακά σε πραγματικό χρόνο.
• Μικρή αύξηση θερμοκρασίας με ονομαστικό φορτίο.
• Η πηγή ισχύος 220V ή 380V μονοφασικής ισχύος είναι κατάλληλη για προμήθεια επί τόπου.
• Διαφορετικοί τύποι αντιδραστήρων για προαιρετική υλοποίηση της πολλαπλής χρήσης.
• Με λειτουργία υπερεύματος, υπερήτασης, IPM και προστασίας από εκκένωση.
• Το αποτέλεσμα της δοκιμής μπορεί να εκτυπωθεί.

Ι. Χρήση του προϊόντος

Αυτό το δοκιμαστικό σύνολο μοντέλο CHX-270KVA/45KV, 270KV έχει σχεδιαστεί για 10KV / 35KV κλάση σύντομο καλώδιο XLPE, μετασχηματιστή ισχύος, CB, CT / PT, busbar σε υποσταθμό ισχύος 110KV για να εκτελέσειΚλιματισμός επί τόπουαντέχουν σε δοκιμή τάσης με τεχνολογία κυκλώματος συντονισμού μεταβλητής συχνότητας· η υψηλότερη τάση δοκιμής δεν υπερβαίνει τα 45KV, 90KV,270KV· συχνότητα δοκιμής: 30-300Hz· ο κύκλος λειτουργίας δεν υπερβαίνει τα 60 λεπτά.μπορεί να βοηθήσει τους πελάτες να εκτελέσουν προληπτική δοκιμή ή δοκιμή παράδοσης στο AC αντέχουν στην δοκιμή τάσης

Το εύρος δοκιμής του συνόλου είναι το ακόλουθο:μετασχηματιστής

1. 1000m καλωδίου 35kV/300mm2, συχνότητα δοκιμής 30-300Hz, τάση δοκιμής 52kV, χρόνος δοκιμής 5min.

2, 3000m καλωδίου 10kV/300mm2, συχνότητα δοκιμής 30-300Hz, τάση δοκιμής 22kV, χρόνος δοκιμής 5min.

3, 35kV/31500kVA κύριος μετασχηματιστής, χωρητικότητα ≤ 0,015uF, συχνότητα δοκιμής 40-300Hz, τάση δοκιμής 68kV, χρόνος δοκιμής 1min.

4, 110 kV/50000 kVA κύριος μετασχηματιστής, χωρητικότητα ≤ 0,015uF, συχνότητα δοκιμής 40-300 Hz, τάση δοκιμής 160 kV, χρόνος δοκιμής 1min.

4, CB, CT/PT, μπάρα σιδηροδρόμου σε υποσταθμό ισχύος 110KV, συχνότητα δοκιμής 40-300Hz, τάση δοκιμής όχι μεγαλύτερη από 265, χρόνος δοκιμής 1min.

Το σύνολο του συνόλου δοκιμών αποτελείται από πηγή ισχύος μεταβλητής συχνότητας, μετασχηματιστή διέγερσης, 6 αντιδραστήρες και διαχωριστή μέτρησης υψηλής τάσης (διαχωριστή χωρητικότητας τάσης).Αυτό το είδος συνόλου δοκιμών είναι πιο κατάλληλο για υποσταθμούς ισχύος 35KV ή 110KV

ΙΙ. Γενικά τεχνικά στοιχεία

1. ονομαστική ισχύ: 270 kVA·
2. Η ισχύς εισόδου: τριφασική τάση 380V, συχνότητα 50Hz.
3. Η ονομαστική τάση: 45KV; 270kV.
4. Διορισμένο ρεύμα: 1A, 6A.
5. Εργασιακή συχνότητα: 30-300 Hz.
6. Φόρμα κύματος εξόδου συσκευής: κύμα sinus
7. Ποσοστό στρέβλωσης της μορφής κύματος: ποσοστό στρέβλωσης της μορφής κύματος της τάσης εξόδου ≤ 1%·
8. Διάρκεια εργασίας: συνεχείς 60 λεπτά επιτρέπονται υπό ονομαστικό φορτίο· υπέρταση 1,1 φορές 1 λεπτό.
9. Αύξηση θερμοκρασίας: αύξηση θερμοκρασίας ≤ 65K μετά από συνεχή λειτουργία για 60 λεπτά με ονομαστικό φορτίο.
10. συντελεστής ποιότητας: η ίδια η συσκευή Q≥30 (f=45Hz) ·
11. Δραστηριότητα προστασίας: Προστασία από υπερστροφή, υπερφόρτιση και επανάληψη του δοκιμαζόμενου προϊόντος για το δοκιμαζόμενο προϊόν (βλέπε το τμήμα τροφοδοσίας με μεταβλητή συχνότητα για λεπτομέρειες).
12. Ακριβότητα μέτρησης: αποτελεσματική τιμή συστήματος 1.5;

ΙΙΙ. Κύρια στοιχεία:
