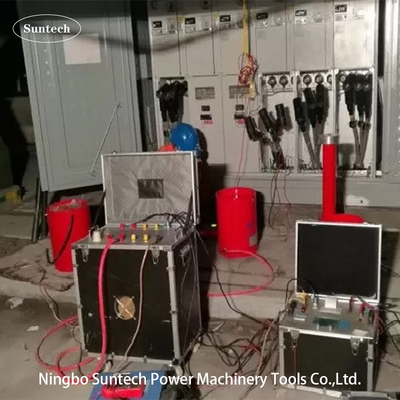

Φορητό τεστ δοκιμής αντοχής τάσης με μεταβλητή συχνότητα για δοκιμές καλωδίων 35 και 132 ΚΒ
Ι. Χρήση του προϊόντος
Αυτό το δοκιμαστικό σύνολο μοντέλου CHX-810KVA/54KV, 135KV έχει σχεδιαστεί για καλώδια XLPE τάξης 35KV και 110KVΚλιματισμός επί τόπουαντέχουν σε δοκιμή τάσης με τεχνολογία κυκλώματος συντονισμού μεταβλητής συχνότητας· η υψηλότερη τάση δοκιμής δεν είναι μεγαλύτερη από 54KV ή 135KV· συχνότητα δοκιμής: 30-300Hz· ο κύκλος λειτουργίας δεν υπερβαίνει τα 60 λεπτά.μπορεί να βοηθήσει τους πελάτες να εκτελέσουν προληπτική δοκιμή ή δοκιμή παράδοσης σε καλώδια AC που αντέχουν στην δοκιμή τάσης για καλώδια XLPE 35KV εντός 5 χλμ. και κατηγορίας 132KV εντός 1 χλμ. .
Το εύρος δοκιμής του συνόλου είναι το ακόλουθο:
1. 5 km καλωδίου 35kV/300mm2, δοκιμαζόμενη χωρητικότητα ≤ 0,97uF, συχνότητα δοκιμής 30-300Hz, τάση δοκιμής 52kV, χρόνος δοκιμής 60min.
2, 1χλμ.Καλώδιο 132kV/630mm2, δοκιμαζόμενη χωρητικότητα ≤ 0,201uF, συχνότητα δοκιμής 30-300Hz, τάση δοκιμής 128kV, χρόνος δοκιμής 60min.
ΙΙ. Γενικά τεχνικά στοιχεία
ΙΙΙ. Κύρια στοιχεία:
ΣΔ | Ονομασία των συστατικών | Τύπος και προδιαγραφές | Τι ώρα; | Κάθε βάρος | Κάθε διάσταση |
1 | Δύναμη μεταβλητής συχνότητας | Δυναμικό ισχύος: | 1 κομμάτι | 35 κιλά | 480*480*520mm |
2 | Μετασχηματιστής διέγερσης | CQSB(J)-30kVA/2,5KV,5KV | 1 κομμάτι | 130 κιλά | 550*550*580mm |
3 | Αντιδραστήρας δοκιμής αντηχίας HV | CHX(kf) -81kVA/27kV/34H | 10 κομμάτια | 75 κιλά | D480*H520mm |
4 | Διαχωριστής χωρητικότητας | TRF-150kV/2000pF | 1 σύνολο | 30 κιλά | D200*H1250mm |
5 | Ειδικά εξαρτήματα δοκιμής | 1 σύνολο |
IV. Αρχή δοκιμής:
VF: Πηγή ισχύος μεταβλητής συχνότητας T: Μετασχηματιστής διέγερσης
L: Πυρηνικός αντιδραστήρας δοκιμής Cx: Ελεγχόμενος εξοπλισμός MOA1: Απαγορεύτης κεραυνών
C1,C2: Μοιραστής τάσης ((C1 είναι βραχίονας υψηλής τάσης,C2 είναι βραχίονας χαμηλής τάσης))
V. Κεντρικός πίνακας λογισμικού μέτρησης και ελέγχου:
Σημείωση: Αυτό είναι το πάνελ λογισμικού πριν από την έναρξη δοκιμής για τη ρύθμιση παραμέτρων
VI.Συσκευές
VII. Άλλο προαιρετικό μοντέλο
1. Για δοκιμές GIS επί τόπου
Σχήμα | Διάταξη | Διορισμένο ρεύμα εξόδου | Ονομαστική παραγωγική ικανότητα |
Εφαρμογή (Από 45Hz ξεκινώντας) |
Επικαιροποιημένα συστήματα | 27KV*5 | 1Α | 135KVA | Για GIS 72,5 KV και κατώτερα |
Επικαιροποίηση των συστημάτων | 27KV*5 | 1Α | 135KVA | Για GIS 72,5 KV και κατώτερα |
Επικαιροποιημένα συστήματα ηλεκτρικής ενέργειας | 27KV*8 | 1Α | 216KVA | Για GIS 123KV και κατώτερα |
Επικαιροποιημένα συστήματα | 27KV*10 | 1Α | 270KVA | Για 145KV και κάτω από το GIS |
Επικαιροποιημένα συστήματα ηλεκτρικής ενέργειας | 275KV | 2Α | 275KVA | Για GIS 170KV και κατώτερα |
Ειδική απαίτηση μπορεί να γίνει με παραγγελία |
2Για δοκιμή καλωδίου XLPE 45KV επί τόπου
Σχήμα | Διάταξη | Διορισμένο ρεύμα εξόδου | Ονομαστική παραγωγική ικανότητα | Μέγιστη εφαρμογή |
ΧΧ-108/54 | 54KV | 2Α | 108KVA | Διάδρομο καλωδίου 45kV≤1km |
CHX-216/54 | 54KV | 4Α | 216KVA | Διάδρομος καλωδίου 45kV≤2km |
CHX-324/54 | 54KV | 6Α | 324KVA | Διάδρομος 45kV ≤3km |
CHX-432/54 | 54KV | 8Α | 432KVA | 45kV καλώδιο≤4km |
CHX-540/54 | 54KV | 10Α | 540KVA | Διάδρομο καλωδίου 45kV≤5km |
ΧΧ-1080/54 | 54KV | 20Α | 1080KVA | Διάδρομο καλωδίου 45kV≤10km |
Ειδική απαίτηση μπορεί να γίνει με παραγγελία |
3Για δοκιμή επί τόπου καλωδίου 66KV XLPE
Σχήμα | Διάταξη | Διορισμένο ρεύμα εξόδου | Ονομαστική παραγωγική ικανότητα | Μέγιστη εφαρμογή |
ΧΧ-160/80 | 80KV | 2Α | 160KVA | 66kV καλώδιο≤0,5km |
ΧΧ-320/80 | 80KV | 4Α | 320KVA | 66kV καλώδιο≤1km |
ΧΧ-640/80 | 80KV | 8Α | 640KVA | 66kV καλώδιο≤2km |
ΧΧ-960/80 | 80KV | 12Α | 960KVA | Καλώδιο 66kV≤3km |
ΧΧ-1280/80 | 80KV | 16Α | 1280KVA | 66kV καλώδιο≤4km |
ΧΧ-1600/80 | 80KV | 20Α | 1600KVA | 66kV καλώδιο≤5km |
ΧΧ-3200/80 | 80KV | 40Α | 3200KVA | Καλώδιο 66kV≤10km |
ΧΧ-9600/80 | 80KV | 120Α | 9600KVA | 66kV καλώδιο≤20km |
Ειδική απαίτηση μπορεί να γίνει με παραγγελία |
VIII. Τύπος δοκιμών μονόληψης επί τόπου από την IEC 60840:2011 για καλώδια XLPE
