Τόπος καταγωγής: | Ningbo, Κίνα |
Μάρκα: | Ningbo Suntech Power |
Πιστοποίηση: | ISO9001 |
Αριθμό μοντέλου: | Επικαιροποίηση των συστημάτων ηλεκτρικής ενέργειας |
Ποσότητα παραγγελίας min: | Μια μονάδα |
---|---|
Τιμή: | Negotiable |
Συσκευασία λεπτομέρειες: | Εξαγωγική τυποποιημένη ξύλινη θήκη με απαλλαγή από φυματίωση |
Χρόνος παράδοσης: | 25 έως 45 εργάσιμες ημέρες |
Όροι πληρωμής: | Τ/Τ |
Δυνατότητα προσφοράς: | 10 μονάδες/2 μήνες |
Αρχή δοκιμής: | Κύκλωμα αντηχίας μεταβλητής συχνότητας | Στοιχείο δοκιμής: | Δοκιμασία τάσης κάτω από 52KV, 132KV |
---|---|---|---|
Μέγιστη χωρητικότητα: | 810KVA | Μέγιστη τάση: | 54KV, 135KV |
Συχνότητα δοκιμής: | 30-300Hz | Κύκλος εργασίας: | 60 λεπτά |
Ακρίβεια δοκιμής: | Όχι Λιγότερο από 1,5% | Κυματοειδές παραγωγής: | Καλό κύμα sinus |
Διάρκεια δοκιμής καλωδίου: | 5 χιλιόμετρα καλωδίου 35KV, 1 χιλιόμετρο κλάσης 132KV | Πρότυπο δοκιμής: | IEC 60060-1:2010·IEC 62271-203:2011 για τα GIS, IEC 60840:2011 για τα καλώδια XLPE· |
Υψηλό φως: | Εξοπλισμός δοκιμής καλωδίων HV 132KV,Συσκευές δοκιμής καλωδίων AC Resist HV |

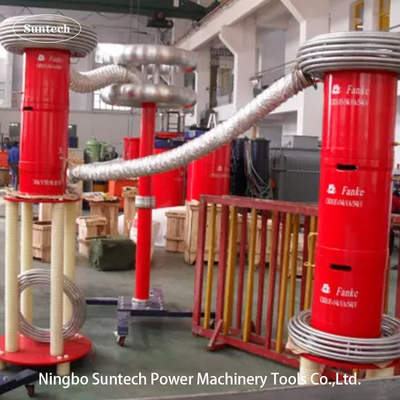

Συσκευή δοκιμής καλωδίων 35KV /132KV Hv 30-300Hz,Συνδυασμός δοκιμών αντοχής σε τάση
Χαρακτηριστικά
1Αυτό το εξοπλισμό αντοχής τάσης έχει μικρό όγκο, ελαφρύ βάρος και φορητό σύστημα δοκιμής.
2Η παροχή ενέργειας υιοθετεί 220V μονοφασική παροχή ενέργειας ή 380V μονάδα παροχής ενέργειας, η οποία είναι βολική για τη συλλογή ενέργειας στο χώρο.
3Ο αντιδραστήρας υιοθετεί ξηρή χύτευση με επωξείδιο, η οποία είναι όμορφη και αξιόπιστη, κατάλληλη για όλα τα είδη καλωδίων.
4Ο εξοπλισμός είναι εξοπλισμένος με πατενταρισμένη τεχνολογία χαμηλών αρμονικών, χαμηλότερη από το 5% του διεθνούς προτύπου και προστατεύει τον κύριο μετασχηματιστή, τη γεννήτρια και άλλους εξοπλισμούς από τις αρμονικές ζημιές υψηλής τάσης.
5. Εξοπλιστεί με τη λειτουργία παρακολούθησης της τιμής κορυφής σύμφωνα με το διεθνές πρότυπο, το οποίο μπορεί να παρακολουθεί την υψηλή τάση δοκιμής κύματος σε πραγματικό χρόνο.
6Εύκολη στη λειτουργία, μεγάλη οθόνη LED.
7Με τον δικό του μικροτυπωτή, εκτυπώνει και αποθηκεύει τα δεδομένα δοκιμής ανά πάσα στιγμή.
Εφαρμογή:
καλώδιο Σύστημα συντονισμού μεταβλητής συχνότητας
εξοπλισμός δοκιμής τάσης αντίστασης συχνότητας γεννήτριας·
Ηλεκτρικό εξοπλισμό υποσταθμού σύστημα δοκιμής τάσης αντιστάθμισης
Ι. Χρήση του προϊόντος
Αυτό το δοκιμαστικό σύνολο μοντέλου CHX-810KVA/54KV, 135KV έχει σχεδιαστεί για καλώδια XLPE τάξης 35KV και 110KVΚλιματισμός επί τόπουαντέχουν σε δοκιμή τάσης με τεχνολογία κυκλώματος συντονισμού μεταβλητής συχνότητας· η υψηλότερη τάση δοκιμής δεν είναι μεγαλύτερη από 54KV ή 135KV· συχνότητα δοκιμής: 30-300Hz· ο κύκλος λειτουργίας δεν υπερβαίνει τα 60 λεπτά.μπορεί να βοηθήσει τους πελάτες να εκτελέσουν προληπτική δοκιμή ή δοκιμή παράδοσης σε καλώδια AC που αντέχουν στην δοκιμή τάσης για καλώδια XLPE 35KV εντός 5 χλμ. και κατηγορίας 132KV εντός 1 χλμ. .
Το εύρος δοκιμής του συνόλου είναι το ακόλουθο:
1. 5 km καλωδίου 35kV/300mm2, δοκιμαζόμενη χωρητικότητα ≤ 0,97uF, συχνότητα δοκιμής 30-300Hz, τάση δοκιμής 52kV, χρόνος δοκιμής 60min.
2, 1χλμ.Καλώδιο 132kV/630mm2, δοκιμαζόμενη χωρητικότητα ≤ 0,201uF, συχνότητα δοκιμής 30-300Hz, τάση δοκιμής 128kV, χρόνος δοκιμής 60min.
ΙΙ. Γενικά τεχνικά στοιχεία
ΙΙΙ. Κύρια στοιχεία:
ΣΔ | Ονομασία των συστατικών | Τύπος και προδιαγραφές | Τι ώρα; | Κάθε βάρος | Κάθε διάσταση |
1 | Δύναμη μεταβλητής συχνότητας | Δυναμικό ισχύος: | 1 κομμάτι | 35 κιλά | 480*480*520mm |
2 | Μετασχηματιστής διέγερσης | CQSB(J)-30kVA/2,5KV,5KV | 1 κομμάτι | 130 κιλά | 550*550*580mm |
3 | Αντιδραστήρας δοκιμής αντηχίας HV | CHX(kf) -81kVA/27kV/34H | 10 κομμάτια | 75 κιλά | D480*H520mm |
4 | Διαχωριστής χωρητικότητας | TRF-150kV/2000pF | 1 σύνολο | 30 κιλά | D200*H1250mm |
5 | Ειδικά εξαρτήματα δοκιμής | 1 σύνολο |
IV. Αρχή δοκιμής:
VF: Πηγή ισχύος μεταβλητής συχνότητας T: Μετασχηματιστής διέγερσης
L: Πυρηνικός αντιδραστήρας δοκιμής Cx: Ελεγχόμενος εξοπλισμός MOA1: Απαγορεύτης κεραυνών
C1,C2: Μοιραστής τάσης ((C1 είναι βραχίονας υψηλής τάσης,C2 είναι βραχίονας χαμηλής τάσης))
VI.Συσκευές
VII. Άλλο προαιρετικό μοντέλο
1. Για δοκιμές GIS επί τόπου
Σχήμα | Διάταξη | Διορισμένο ρεύμα εξόδου | Ονομαστική παραγωγική ικανότητα |
Εφαρμογή (Από 45Hz ξεκινώντας) |
Επικαιροποιημένα συστήματα | 27KV*5 | 1Α | 135KVA | Για GIS 72,5 KV και κατώτερα |
Επικαιροποίηση των συστημάτων | 27KV*5 | 1Α | 135KVA | Για GIS 72,5 KV και κατώτερα |
Επικαιροποιημένα συστήματα ηλεκτρικής ενέργειας | 27KV*8 | 1Α | 216KVA | Για GIS 123KV και κατώτερα |
Επικαιροποιημένα συστήματα | 27KV*10 | 1Α | 270KVA | Για 145KV και κάτω από το GIS |
Επικαιροποιημένα συστήματα ηλεκτρικής ενέργειας | 275KV | 2Α | 275KVA | Για GIS 170KV και κατώτερα |
Ειδική απαίτηση μπορεί να γίνει με παραγγελία |
2Για δοκιμή καλωδίου XLPE 45KV επί τόπου
Σχήμα | Διάταξη | Διορισμένο ρεύμα εξόδου | Ονομαστική παραγωγική ικανότητα | Μέγιστη εφαρμογή |
ΧΧ-108/54 | 54KV | 2Α | 108KVA | Διάδρομο καλωδίου 45kV≤1km |
CHX-216/54 | 54KV | 4Α | 216KVA | Διάδρομος καλωδίου 45kV≤2km |
CHX-324/54 | 54KV | 6Α | 324KVA | Διάδρομος 45kV ≤3km |
CHX-432/54 | 54KV | 8Α | 432KVA | 45kV καλώδιο≤4km |
CHX-540/54 | 54KV | 10Α | 540KVA | Διάδρομο καλωδίου 45kV≤5km |
ΧΧ-1080/54 | 54KV | 20Α | 1080KVA | Διάδρομο καλωδίου 45kV≤10km |
Ειδική απαίτηση μπορεί να γίνει με παραγγελία |
3Για δοκιμή επί τόπου καλωδίου 66KV XLPE
Σχήμα | Διάταξη | Διορισμένο ρεύμα εξόδου | Ονομαστική παραγωγική ικανότητα | Μέγιστη εφαρμογή |
ΧΧ-160/80 | 80KV | 2Α | 160KVA | 66kV καλώδιο≤0,5km |
ΧΧ-320/80 | 80KV | 4Α | 320KVA | 66kV καλώδιο≤1km |
ΧΧ-640/80 | 80KV | 8Α | 640KVA | 66kV καλώδιο≤2km |
ΧΧ-960/80 | 80KV | 12Α | 960KVA | Καλώδιο 66kV≤3km |
ΧΧ-1280/80 | 80KV | 16Α | 1280KVA | 66kV καλώδιο≤4km |
ΧΧ-1600/80 | 80KV | 20Α | 1600KVA | 66kV καλώδιο≤5km |
ΧΧ-3200/80 | 80KV | 40Α | 3200KVA | Καλώδιο 66kV≤10km |
ΧΧ-9600/80 | 80KV | 120Α | 9600KVA | 66kV καλώδιο≤20km |
Ειδική απαίτηση μπορεί να γίνει με παραγγελία |
