Τόπος καταγωγής: | Ningbo, Κίνα |
Μάρκα: | Ningbo Suntech Power |
Πιστοποίηση: | ISO9001 |
Αριθμό μοντέλου: | Διάταξη για την υποβολή αιτήσεων |
Ποσότητα παραγγελίας min: | Μια μονάδα |
---|---|
Τιμή: | Negotiable |
Συσκευασία λεπτομέρειες: | Εξαγωγική τυποποιημένη ξύλινη θήκη με απαλλαγή από φυματίωση |
Χρόνος παράδοσης: | 25-30 ημέρες εργασίας |
Όροι πληρωμής: | Τ/Τ |
Δυνατότητα προσφοράς: | 10 μονάδες/1μήνας |
Αρχή δοκιμής: | Κύκλωμα αντηχίας μεταβλητής συχνότητας | Ονομαστική ικανότητα: | 108KVA |
---|---|---|---|
Χαρακτηριστικό σχεδιασμού: | φορητός τύπος | Συχνότητα δοκιμής: | 30-300Hz |
Κύκλος εργασίας: | 15min | Πρότυπο δοκιμής: | IEC 60060-1:2010·IEC 62271-203:2011 για τα GIS, IEC 60840:2011 για τα καλώδια XLPE· |
Διάταξη: | 27kV, 100kV | ||
Υψηλό φως: | Σύστημα δοκιμής αντηχίας σειράς 100 kV,Φορητό σύστημα δοκιμής αντηχίας υψηλής τάσης |

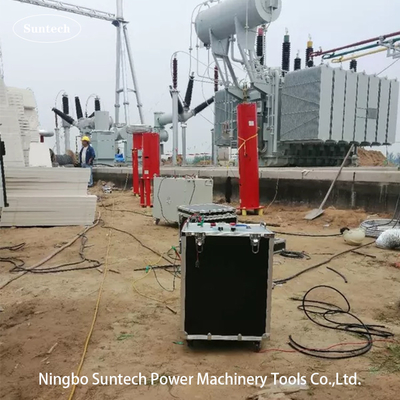

Μηχανή δοκιμής συντονισμού σειράς
1Θέμα.
1.10kV/300mm2 καλώδιο, χωρητικότητα μήκους μονάδας 0,37uF/km, μήκος καλωδίου 1,4km, δοκιμασμένη χωρητικότητα καλωδίου 0,153uF, συχνότητα δοκιμής 30-300Hz, τάση δοκιμής 52kV, χρόνο αντοχής τάσης 60min,
2. 35kV μετασχηματιστής ισχύος συχνότητα ισχύος AC αντέχουν δοκιμή τάσης, χωρητικότητα ≤ 0,02uF, συχνότητα δοκιμής 45 ̇ 65 Hz, τάση δοκιμής που δεν υπερβαίνει τα 68 kV, χρόνος δοκιμής 1min
3. Δοκιμασία τάσης εναλλασσόμενου ρεύματος για διακόπτες και μετασχηματιστές με επίπεδα τάσης 35 kV και κατώτερα, συχνότητα δοκιμής 30-300 Hz, τάση δοκιμής δεν υπερβαίνει τα 100 kV και χρόνος δοκιμής 1min·
2. Περιβαλλοντικές συνθήκες χρήσης της συσκευής
1. θερμοκρασία περιβάλλοντος: -5°C-45°C·
2Σχετική υγρασία: ≤ 90%, χωρίς συμπύκνωση.
3Υψόμετρο: ≤ 1000 m.
3Οι κύριες τεχνικές παραμέτρους και λειτουργίες του συστήματος
1. ονομαστική ισχύ: 108kVA
2. ονομαστική τάση: 27kV; 100kV;
3. Διοικητικό ρεύμα: 4A; 1A;
4Ηλεκτρική τροφοδοσία: μονοφασική 220V±10%·
5Δραστηριώδης συχνότητα: 30-300 Hz.
6. Ανάλυση συχνότητας: 0,1 Hz· αστάθεια συχνότητας: ≤ 0,1%·
7.χρόνος εργασίας: επιτρέπεται συνεχή λειτουργία 15 λεπτών υπό ονομαστική ισχύ·
8.Αύξηση θερμοκρασίας: Μετά από 15 λεπτά συνεχούς λειτουργίας με ονομαστική ισχύ, η αύξηση θερμοκρασίας κάθε μέρους της συσκευής είναι ≤ 65 K.
9. Σχήμα κύματος εξόδου: κύμα sinus, ποσοστό στρέβλωσης κύματος < 1%·
10- συντελεστής ποιότητας: η ίδια η συσκευή Q≥30 (όταν f=45Hz),
11Προστασία: με προστασία από υπερστροφή, υπερφόρτιση και φλας (βλ. το τμήμα τροφοδοσίας με μετατροπή συχνότητας για ευνοϊκότητα).
12Ακριβότητα μέτρησης συστήματος: πραγματική τιμή 1.5.
Κατάλογος εξοπλισμού διαμόρφωσης
αριθμός | Ονομασία εξοπλισμού | Προγράμματα και προδιαγραφές | μονάδα | Ποσότητα |
|
Δύναμη συχνότητας | Διάταξη 6 | σταθμός | 1 |
|
Μετασχηματιστής διέγερσης | CQSB(J)-6kVA/1,5×4kV/0,225kV | σταθμός | 1 |
|
Ξηρός αντιδραστήρας | Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα ηλεκτρικά συστήματα που χρησιμοποιούνται για την παραγωγή ηλεκτρικών συστοιχιών. | Τμήμα | 4 |
|
Διαχωριστής τάσης πυκνωτή | TRF-100kV/150pF | σταθμός | 1 |
|
Συμπιεστήρας αντιστάθμισης | BWF-100kV/14.5nf | σταθμός | 1 |
|
Υποστήριξη μόνωσης | σύνολο | 1 | |
|
Δαχτυλίδι εξίσωσης | σύνολο | 1 | |
|
Ηλεκτρονική καλωδίωση | σύνολο | 1 |
