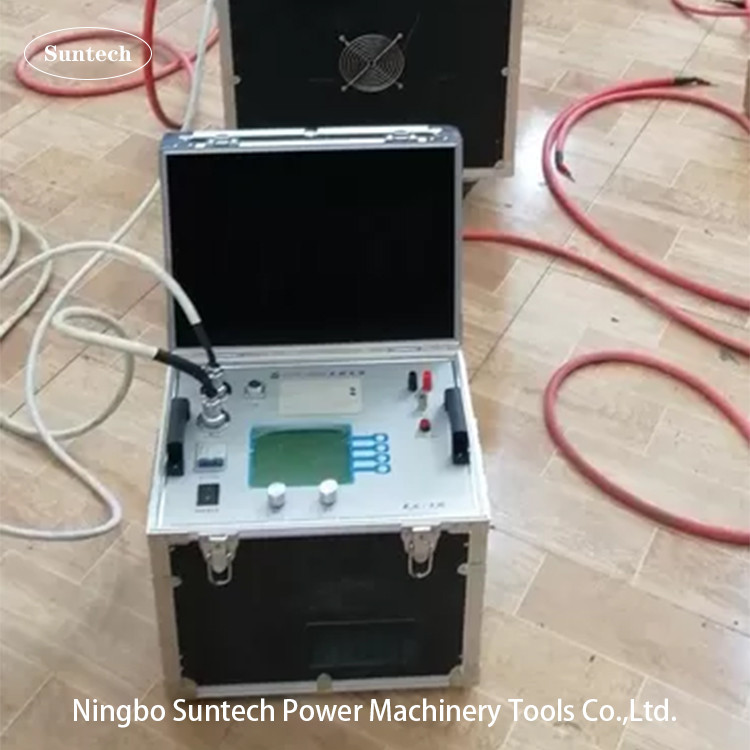

Σύστημα δοκιμής αντηχίας σειράς 380V 400kVA Προστασία από υπερτάσεις

Μηχανή δοκιμής συντονισμού σειράς

1Θέμα.
1. 10kV/300mm2 καλώδιο 3km AC αντέχει δοκιμή τάσης, χωρητικότητα ≤1,1265uF, συχνότητα δοκιμής 30-300Hz, τάση δοκιμής 22kV, χρόνος δοκιμής 15 λεπτά.
2Δοκιμή τάσης 10kV/2500kVA στον κύριο μετασχηματιστή, χωρητικότητα ≤0,01uF, συχνότητα δοκιμής 45-65Hz, τάση δοκιμής που δεν υπερβαίνει τα 28kV, χρόνος δοκιμής 1min.
3Η συχνότητα δοκιμής είναι 30-300Hz, η τάση δοκιμής δεν υπερβαίνει τα 42kV και ο χρόνος δοκιμής είναι 1min.
4. 35kV/300mm2 καλώδιο 2km AC αντέχει δοκιμή τάσης, χωρητικότητα ≤ 0,361uF, συχνότητα δοκιμής 30-300Hz, τάση δοκιμής 52kV, χρόνος δοκιμής 60min.
5Δοκιμή τάσης 35kV/6300kVA στον κύριο μετασχηματιστή, χωρητικότητα ≤ 0,01uF, συχνότητα δοκιμής 45-65Hz, τάση δοκιμής 68kV, χρόνος δοκιμής 1min.
6Η συχνότητα δοκιμής είναι 30-300Hz, η τάση δοκιμής δεν υπερβαίνει τα 95kV και ο χρόνος δοκιμής είναι 1min.

7.220kV διακόπτης κυκλώματος AC αντέχει δοκιμή τάσης, συχνότητα δοκιμής 30-300Hz, τάση δοκιμής 368kV, χρόνος δοκιμής 1min.

2Οι κύριες τεχνικές παραμέτρους και λειτουργίες του συστήματος
1. ονομαστική ισχύ: 400kVA
2. ονομαστική τάση: 27kV; 50kV; 400kV;
3. Διοικητικό ρεύμα: 2A.
4Επιτρέψτε συνεχή χρόνο εργασίας: 60 λεπτά υπό ονομαστικό ρεύμα.
5Ο συντελεστής ποιότητας της ίδιας της συσκευής: Q≥30 (όταν f=45Hz).
6Ακριβότητα μέτρησης συστήματος: πραγματική τιμή 1.0;
7Η ισχύς εισόδου: 50Hz, τρι-φασική 380V
8Δραστηριώδης συχνότητα τροφοδοσίας με μεταβλητή συχνότητα: 40-300 Hz.
9. Ανάλυση συχνοτήτων: 0,1 Hz.
10. αστάθεια συχνότητας: ≤ 0,1%·
11. διαθέτει προστασία από υπερστροφή, υπερφόρτωση και υπερχείλιση για το δοκιμαζόμενο προϊόν·
12. Περιβαλλοντική θερμοκρασία: -150°C -40°C, σχετική υγρασία: ≤ 90%RH, υψόμετρο ≤ 2000 μέτρα.

3Επιλογή και προσδιορισμός παραμέτρων συστήματος
Ο αντιδραστήρας με ένα τμήμα είναι 54kVA/27kV/2A/50H, συνολικά τέσσερις τμήματα επαλήθευσης:
1) Για ένα καλώδιο 10kV/300mm2/3km, η χωρητικότητα είναι 1,1265μF, η τάση δοκιμής είναι 22KV και χρησιμοποιούνται παράλληλα τέσσερις αντιδραστήρες.
Δοκιμαστική συχνότητα: f=1/2π√LC=42,41Hz
Δοκιμαστικό ρεύμα: I=ωCXU test=2πfCXU test=2×3,14×42,41×1,1265×22×10-3=6,6A
2) 10kV/2500kVA κύριος μετασχηματιστής AC αντέχουν δοκιμή τάσης, η χωρητικότητα δεν υπερβαίνει τα 0,01μF, η τάση δοκιμής είναι 28kV, ο αντιδραστήρας συνδέεται σε σειρά με δύο τμήματα,η επαγωγικότητα είναι 113H, τότε:
Δοκιμαστική συχνότητα: f=1/2π√LC=149,72Hz
Δοκιμαστικό ρεύμα: I=ωCXU test=2πfCXU test=2×3,14×149,72×0,01×28×10-3=0,26A

3) Δοκιμή τάσης αντιστάθμισης εναλλασσόμενου ρεύματος για διακόπτη 10 kV, μπαρ και άλλο εξοπλισμό υποσταθμού, η συχνότητα δοκιμής είναι 30-300 Hz, η χωρητικότητα δεν υπερβαίνει τα 0,015 μF, η τάση δοκιμής δεν υπερβαίνει τα 42 kV,ο αντιδραστήρας υιοθετεί δύο σειρές σύνδεσης, η επαγωγικότητα είναι 113H, τότε:
Δοκιμαστική συχνότητα: f=1/2π√LC=122,25Hz
Δοκιμαστικό ρεύμα: I=ωCXU test=2πfCXU test=2×3,14×122,25×0,015×42×10-3=0,48A
4) Για το καλώδιο 35kV/300mm2/2km, η χωρητικότητα είναι 0,361μF, η τάση δοκιμής είναι 52KV και χρησιμοποιούνται δύο αντιδραστήρες σε σειρά και δύο παράλληλοι.Τότε...:
Δοκιμαστική συχνότητα: f=1/2π√LC=35.24Hz
Δοκιμαστικό ρεύμα: I=ωCXU test=2πfCXU test=2×3,14×35.24×0,361×52×10-3=4,16A
5) 35kV/6300kVA κύριος μετασχηματιστής εναλλασσόμενου ρεύματος αντέχει δοκιμή τάσης, η χωρητικότητα δεν υπερβαίνει τα 0,01μF, η τάση δοκιμής είναι 68kV,ο αντιδραστήρας συνδέεται σε σειρά με τέσσερα τμήματα και η επαγωγικότητα είναι 240H, τότε:
Δοκιμαστική συχνότητα: f=1/2π√LC=83,88Hz
Δοκιμαστικό ρεύμα: I=ωCXU test=2πfCXU test=2×3,14×83,88×0,01×68×10-3=0,54A
6) 35kV διακόπτης, διακόπτης κυκλώματος, κλπ. AC αντέχουν δοκιμή τάσης, η τάση δοκιμής είναι 95kV, ο αντιδραστήρας συνδέεται σε σειρά με τέσσερα τμήματα και η επαγωγικότητα είναι 240H, στη συνέχεια:
Δοκιμαστική συχνότητα: f=1/2π√LC=83,88Hz
Δοκιμαστικό ρεύμα: I=ωCXU test=2πfCXU test=2×3,14×83,88×0,015×95×10-3=0,75A
7) Δοκιμαστική τάση αντιστάθμισης ρεύματος ρεύματος ρεύματος ρεύματος 220 kV, διακόπτες κυκλωμάτων κλπ., η χωρητικότητα δεν υπερβαίνει τα 5000 pF, η τάση δοκιμής είναι 368 kV, ο αντιδραστήρας είναι 50 kVA / 50 kV / 100H οκτώ σειρές σε σειρά,η επαγωγικότητα είναι 960H, τότε:
Δοκιμαστική συχνότητα: f=1/2π√LC=72,64Hz
Δοκιμαστικό ρεύμα: I=ωCXU test=2πfCXU test=2×3,14×72,64×0,005×368×10-3=0,84A
