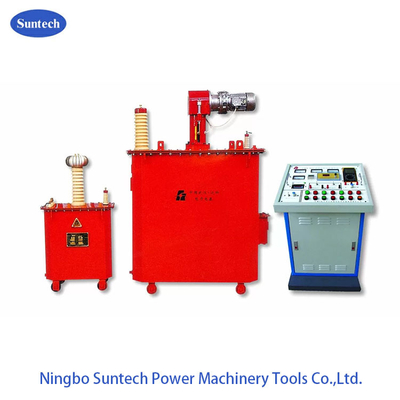

Συγκρότημα δοκιμής αντηχίας σειράς ρύθμισης τύπου επαγωγικότητας για μετασχηματιστή ισχύος HV

Συσκευή δοκιμής συντονισμού ρύθμισης τύπου επαγωγικότητας σε σειρά

1Θέμα.
Για τον υδροηλεκτρικό σταθμό Suwa 300MW, η ακραία ονομαστική τάση είναι 18kV, η χωρητικότητα της γης δεν υπερβαίνει τα 2,58μF, η δοκιμή τάσης αντιστάθμισης εναλλασσόμενης τάσης, η τάση δοκιμής είναι 50kV,και ο χρόνος αντίστασης τάσης είναι 5min.

2. Δυνατότητα συστήματος
Για τον υδροηλεκτρικό σταθμό Suwa 300MW, η ακραία ονομαστική τάση είναι 18kV, η χωρητικότητα της γης δεν υπερβαίνει τα 2,58μF, η δοκιμή τάσης αντιστάθμισης εναλλασσόμενης τάσης, η τάση δοκιμής είναι 50kV,και ο χρόνος αντίστασης τάσης είναι 5min. τότε:
Κατά τη διάρκεια της δοκιμής, το πλευρικό ρεύμα υψηλής τάσης είναι I=2πfCU=2π×50×2,58×10-6×50×103=40,53A· το ονομαστικό ρεύμα του συστήματος ορίζεται σε 42A και η ονομαστική τάση σε 50kV, αφήνοντας ένα ορισμένο περιθώριο.
Ο συνολικός σχεδιασμός προδιαγραφών είναι 2100kVA/50kV, εκ των οποίων ο ρυθμιζόμενος αντιδραστήρας είναι 800kVA/50kV (16A); ένας σταθερός αντιδραστήρας, με δύο παραμέτρους 650kVA/50kV/13H·μπορεί να ανταποκρίνεται στις απαιτήσεις τάσης αντοχής του 0?? 20,58μF προϊόν δοκιμής.
Συνοπτικά: 2100kVA/50kV μπορούν να ανταποκριθούν στις απαιτήσεις τάσης αντοχής του δοκιμαστικού προϊόντος 2,54μF

3Οι κύριες τεχνικές παραμέτρους και λειτουργίες του συστήματος
1. ονομαστική ισχύ: 2100kVA
2. ονομαστική τάση: 50kV·
3. ονομαστικό ρεύμα: 42A·
4Δραστηριακή συχνότητα: συχνότητα ισχύος 50 Hz.
5Το ποσοστό στρέβλωσης της μορφής κύματος της τάσης εξόδου: ≤ 1%·
6Επιτρεπόμενος χρόνος συνεχούς λειτουργίας: 5 λεπτά υπό ονομαστικό φορτίο, 1,1 φορές υπερεμπόνηση για 1 λεπτό.
7Η αύξηση της θερμοκρασίας μετά από συνεχή λειτουργία για 5 λεπτά υπό ονομαστικό φορτίο είναι ≤ 65K.
8Ο συντελεστής ποιότητας της ίδιας της συσκευής: Q≥30·
9Ακριβότητα μέτρησης υψηλής πίεσης: αποτελεσματική τιμή 1.5;
10Η ισχύς εισόδου: τριστάσης 380V τάση, συχνότητα 50Hz.
11. Το προϊόν δοκιμής διαθέτει λειτουργίες προστασίας από υπερστροφή, υπερτάσεις και υπερχείλιση του προϊόντος δοκιμής·
12. Περιβαλλοντική θερμοκρασία: -250C-450C, σχετική υγρασία: ≤90%RH, υψόμετρο ≤3200 μέτρα.

4- εισαγωγή στην αρχή της σειράς συντονισμού
Το σύστημα δοκιμής κύματος σειράς είναι μια συσκευή που χρησιμοποιείται για την εκτέλεση δοκιμών τάσης αντιστάθμισης εναλλασσόμενου ρεύματος σε διάφορα προϊόντα δοκιμής χωρητικότητας.Χαρακτηρίζεται από τη σημαντική μείωση της χωρητικότητας της ισχύος εισόδου που απαιτείται για τη δοκιμή, μειώνοντας τον όγκο και το βάρος του εξοπλισμού δοκιμής, καθιστώντας την δοκιμή πεδίου εύκολη στην εφαρμογή·και μειώνοντας σημαντικά το κόστος εργασίας και υλικών του εξοπλισμού δοκιμής και της εισροής που απαιτείται για τη δοκιμή.
Η Fanke ασχολείται με την ανάπτυξη και την παραγωγή εξοπλισμού δοκιμής υψηλής τάσης για περισσότερα από 20 χρόνια και το αντηχικό σύστημα είναι το κορυφαίο προϊόν της Fanke.Εκατοντάδες συστήματα συντονισμού που παράγονται από τη Fanke έχουν χρησιμοποιηθεί με επιτυχία σε διάφορους τομείς των συστημάτων ενέργειας στο εσωτερικό και στο εξωτερικό.
Το σύστημα σειριακού συντονισμού χωρίζεται σε συντονισμένο συντονισμό επαγωγής και συντονισμό διαμόρφωσης συχνότητας.Ο ρυθμισμένος τύπος επαγωγικότητας κάνει το κύκλωμα δοκιμής να αντηχεί ρυθμίζοντας την επαγωγικότητα, ενώ ο τύπος διαμόρφωσης συχνότητας κάνει το κύκλωμα δοκιμής να αντηχεί ρυθμίζοντας τη συχνότητα δοκιμής. Αλλά το αποτέλεσμα είναι το ίδιο, δηλαδή, η έξοδος μεγάλης χωρητικότητας που απαιτείται από το προϊόν δοκιμής μπορεί να ληφθεί εισάγοντας μια τροφοδοσία μικρής χωρητικότητας.Το βασικό διάγραμμα συντονισμού φαίνεται στο σχήμα
