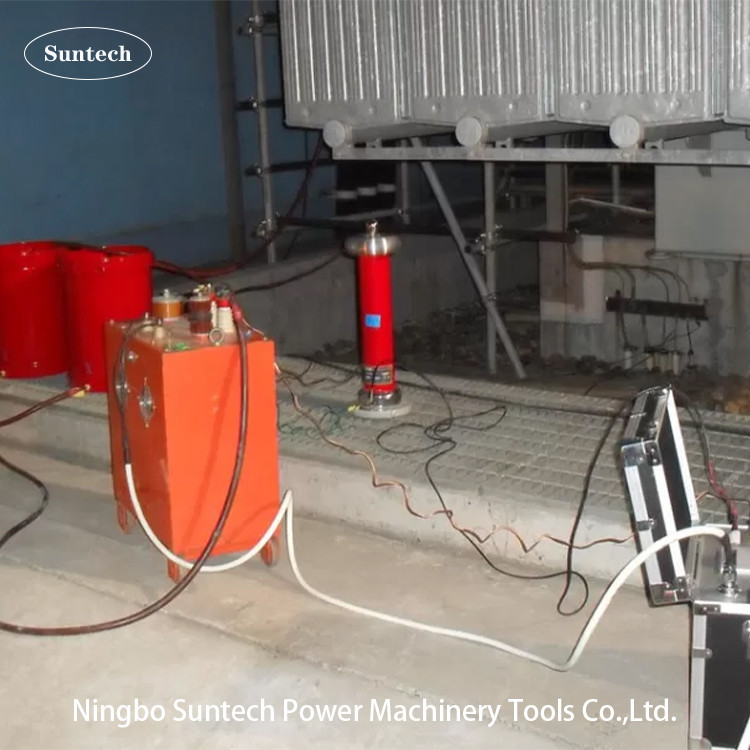

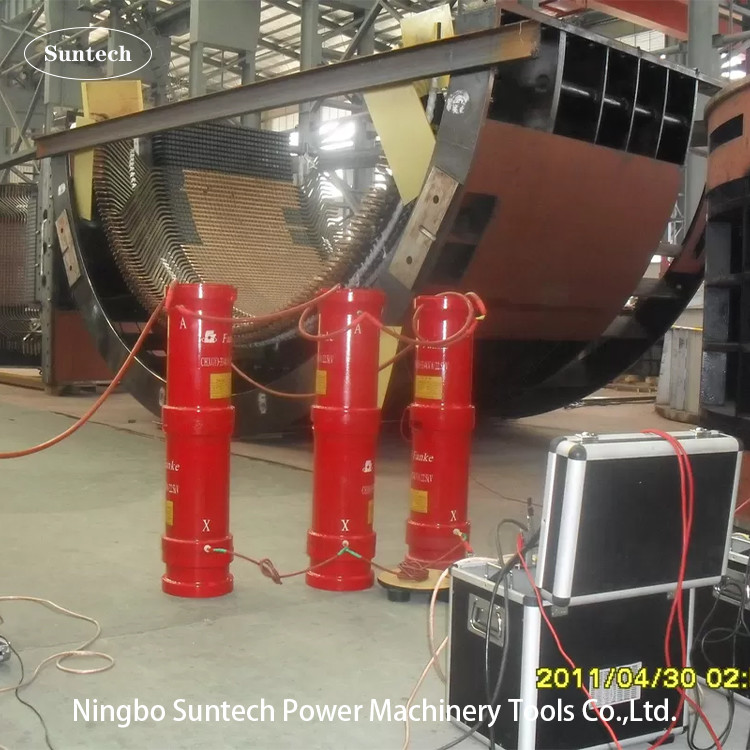

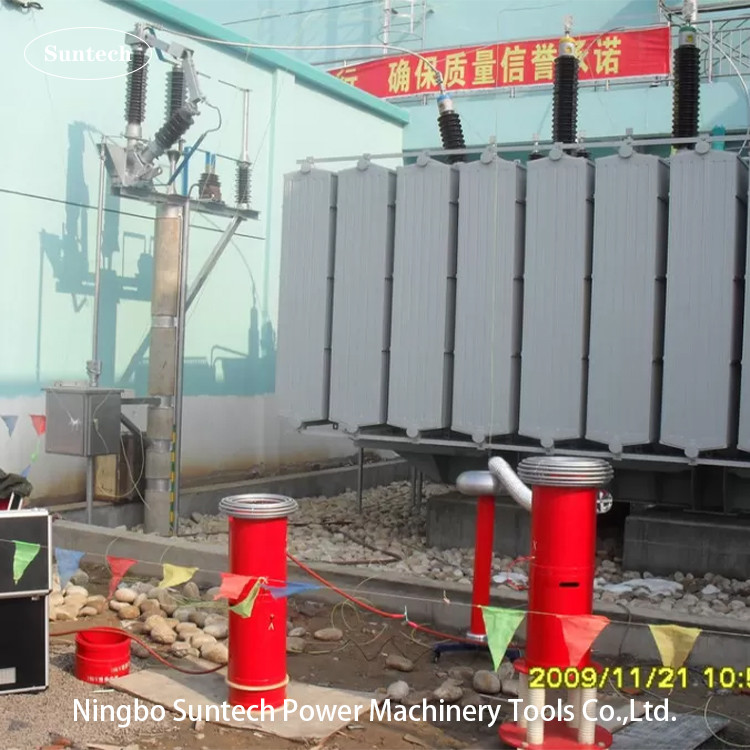

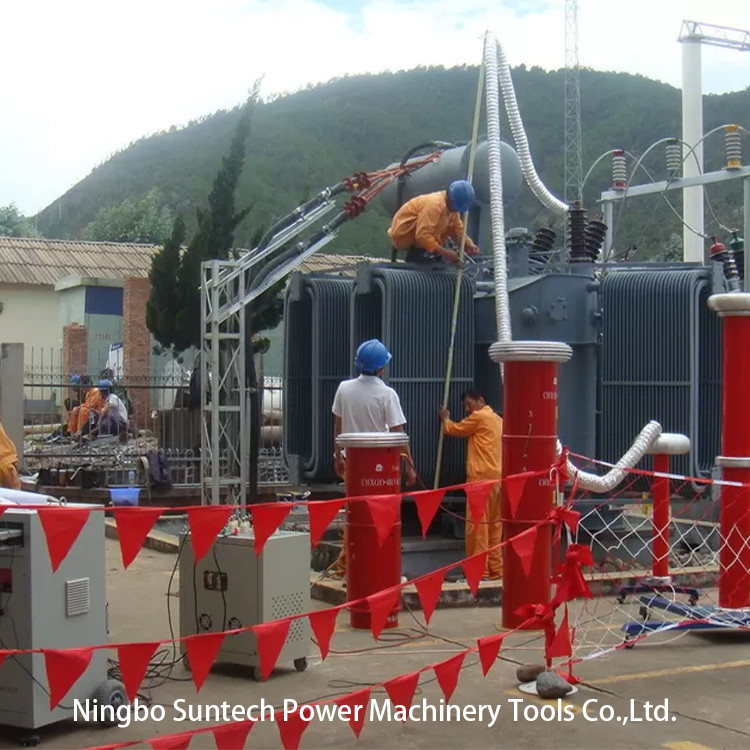

Στο χώρο δοκιμής σύστημα αντιστροφικής αντηχίας για δοκιμές υποσταθμών ηλεκτρικής ενέργειας 110KV

Σημείωση:1Ο πυκνωτής φορτίου μπορεί να είναι προαιρετικός κατά τη δοκιμή κινητήρα ισχύος, γεννήτριας και μετασχηματιστή ισχύος κάτω των 45~65Hz.

2Ο αντιδραστήρας δοκιμής μπορεί να κατασκευαστεί σε 18KV, 20KV, 22KV, 40KV, 44KV, 50KV, 54KV, 55KV για κάθε κομμάτι σύμφωνα με το διαφορετικό πεδίο εφαρμογής του δοκιμαζόμενου αντικειμένου ή τις απαιτήσεις του πελάτη.

Τρίτο κύκλωμα δοκιμής:


VF: Πηγή ισχύος μεταβλητής συχνότητας T: Μετασχηματιστής διέγερσης
L: Πυρηνικός αντιδραστήρας δοκιμής Cx: Ελεγχόμενος εξοπλισμός MOA1: Απαγορεύτης κεραυνών
C1,C2: Μοιραστής τάσης ((C1 είναι βραχίονας υψηλής τάσης,C2 είναι βραχίονας χαμηλής τάσης))



Τεχνικά δεδομένα:

1. Ηλεκτρική τροφοδοσία: 220±10% ((μονοφασική),50Hz/60Hz
2. Πεδίο εφαρμογής: υποσταθμός διανομής ηλεκτρικής ενέργειας και 110KV GIS
3. Δυναμικότητα ονομαστικής ισχύος: 216kVA
4. Δοκιμαστική τάση: 27KV, 54KV, 108KV, 200KV
5. Δοκιμαστικό ρεύμα: 8A@27KV, 4A@54KV,2A@108KV,1A@200KV
6. Περιοχή συχνοτήτων: 30 Hz - 300 Hz
7. Έξοδος Συναίσθημα τάσης κύματος: κύμα sinus
8. THD της μορφής κύματος εξόδου: ≤ 1%
9. Επίπεδο μόνωσης: κάτω από 1,1 φορές και διατηρώντας 1 λεπτό, φυσιολογικό
10. Κύκλος λειτουργίας: 60 λεπτά σε συνθήκες λειτουργίας κάτω της ονομαστικής ισχύος.
11. Ο συντελεστής ποιότητας του ίδιου του συνόλου δοκιμών: Q≥30(στην F=30HZ) ·
12. Αύξηση θερμοκρασίας: μικρότερη από 65 K σε 60 λεπτά ονομαστικού ρεύματος εργασίας.
13. Επίπεδο θορύβου: όχι μεγαλύτερο από 70B
14. Δομή αντιδραστήρα: ξηρός τύπος, τύπος κυλίνδρου με αιποξυλικό σωλήνα.

V. Συσκευές

• Κουτί εξαρτημάτων για την αποθήκευση εξαρτημάτων
• Υπηρεσίες ηλεκτροπαραγωγής
• Καλώδια εξόδου πηγής ρεύματος
• Διάταξη για την κατασκευή ηλεκτρικών συσσωρευτών
• Καλώδια γείωσης συστήματος
• Παράλληλα καλώδια του αντιδραστήρα
• Δακτυλίδια μέτρησης HV (τα καλώδια εξόδου σήματος διαίρεσης τάσης)
• Διάφορα είδη ηλεκτρικής ενέργειας (π.χ. ηλεκτρική ενέργεια)
• Στήριξη με μόνωση
• δαχτυλίδι κορώνας για δοκιμή 200KV
• Παρέχεται τελική έκθεση δοκιμής, πιστοποιητικό ποιότητας, εγχειρίδιο χρήσης και κατάλογος συσκευασίας.

VI. Προαιρετικό μέρος

Συμπιεστήρας αντιστάθμισης φορτίου

• Προαιρετικό μοντέλο: 200KV/20000pF; 200KV/10000pF; 200KV/6000pF
