Name: Φορητό σύστημα δοκιμής αντηχίας εναλλασσόμενου ρεύματος για δοκιμή GIS 132KV με κύκλο λειτουργίας 60 λεπτών
Brand: Ningbo Suntech Power Machinery Tools Co.,Ltd.
SKU: Επικαιροποιημένα συστήματα ηλεκτρικής ενέργειας
Price: 285,715.00 USD
Availability: InStock

Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα

Χαρακτηριστικά

Προδιαγραφές

Αρχή δοκιμής: Κύκλωμα αντηχίας μεταβλητής συχνότητας

Χρήση: Δοκιμασία τάσης κάτω των 275KV

Μέγιστη χωρητικότητα: 275kVA

Μέγιστη τάση: 275KV

Χαρακτηριστικό σχεδιασμού: Φορητός τύπος, ελαφρύτερο μεμονωμένο βάρος, ειδικός για εγκατάσταση και δοκιμή επί τόπου

Συστατικό: Πηγή ισχύος V/F, μετασχηματιστής διέγερσης, ελαφρύτερος αναλογικός αντιδραστήρας δοκιμής και διαμερι

Συχνότητα δοκιμής: 30-300Hz

Κύκλος εργασίας: 60 λεπτά

Ακρίβεια δοκιμής: Όχι Λιγότερο από 1,5%

Κυματοειδές παραγωγής: Καλό κύμα sinus

Ειδικό για: Δοκιμή επί τόπου για GIS 132 KV και καλώδιο μέσης τάσης

Ο τρόπος χρήσης του αντιδραστήρα: Κατά σειρά ή παράλληλα

Πρότυπο δοκιμής: IEC 60060-1:2010·IEC 62271-203:2011 για τα GIS, IEC 60840:2011 για τα καλώδια XLPE·

Επισημαίνω:

Φορητό σύστημα δοκιμής αντηχίας υψηλής τάσης

Σύστημα δοκιμής αντηχίας GIS AC

Σύστημα δοκιμής αντηχίας 132KV AC

Βασικές πληροφορίες

Τόπος καταγωγής: Ningbo, Κίνα

Μάρκα: Ningbo Suntech Power

Πιστοποίηση: ISO9001

Αριθμό μοντέλου: Επικαιροποιημένα συστήματα ηλεκτρικής ενέργειας

Πληρωμής & Αποστολής Όροι

Συσκευασία λεπτομέρειες: Εξαγωγική τυποποιημένη ξύλινη θήκη με απαλλαγή από φυματίωση

Χρόνος παράδοσης: 25 έως 45 εργάσιμες ημέρες

Όροι πληρωμής: Λ/Κ, Τ/Τ

Δυνατότητα προσφοράς: 10 μονάδες/2 μήνες

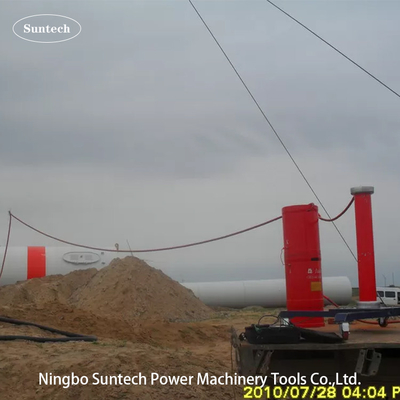

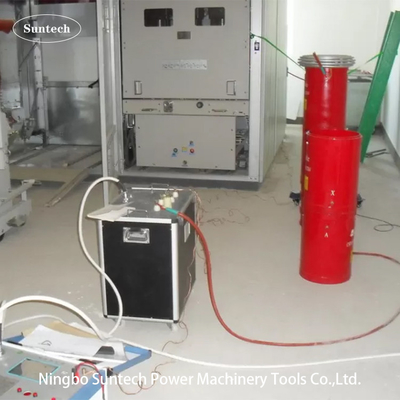

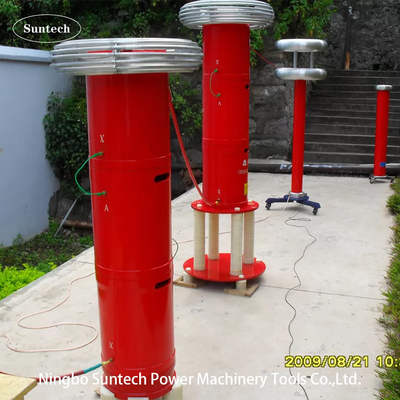

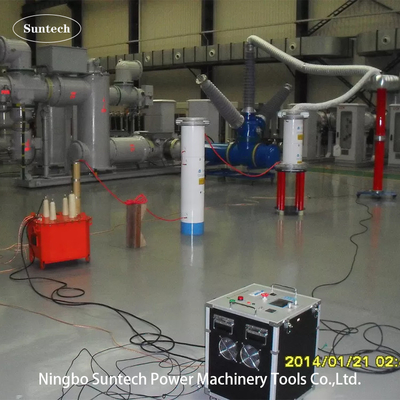

Εκθεσιακός χώρος

Φορητό σύστημα δοκιμής αντηχίας εναλλασσόμενου ρεύματος για δοκιμή GIS 132KV με κύκλο λειτουργίας 60 λεπτών

Περιγραφή προϊόντων

Φορητό συντονιστικό μεταβλητής συχνότητας για δοκιμή τάσης, για δοκιμή GIS 132KV

Ι. Εφαρμογή:

Αυτό το μοντέλο δοκιμαστικού συνόλου CHX-275KVA/275KV έχει σχεδιαστεί για 132KV και κάτω από την κατηγορία GISΚλιματισμός επί τόπουαντέχουν σε δοκιμή τάσης με τεχνολογία συντονιστικού κυκλώματος μεταβλητής συχνότητας· η υψηλότερη τάση δοκιμής δεν υπερβαίνει τα 275 KV· συχνότητα δοκιμής: 30-300 Hz· ο κύκλος λειτουργίας δεν υπερβαίνει τα 60 λεπτά.

Μέσα από το αγωγό δοκιμής χρησιμοποιείται παράλληλα, το μοντέλο δοκιμής σετΕπικαιροποιημένα συστήματα ηλεκτρικής ενέργειαςμπορεί επίσης να εκτελεστεί η ακόλουθη δοκιμή υποδομής εναλλασσόμενου ρεύματος:

Δεν πρέπει να υπερβαίνει τα 55KV και 5A για καλώδια XLPE μέσης τάσης, όπως 45KV και κάτω από την κατηγορία.
NΠάνω από 110 KV και 2A για καλώδια XLPE μεσαίας τάσης, όπως 66 KV και κατώτερα.
NΠάνω από 275KV και 1A για GIS μεσαίας τάσης, όπως 132KV ~ 170KV και κάτω από την κατηγορία.
Μέγιστο 55KV και 5A για κινητήρα ισχύος ή γεννήτρια με κλίμακα 45~55Hz
Μεσαίου τάσης διακόπτης και μετασχηματιστή ισχύος,Σκάου ως 132KV και κάτω από την κατηγορία.

Μέχρι τώρα, αυτά τα φορητά δοκιμαστικά σετ μπορούν να σχηματίσουν πολλάδιαφορετικό μοντέλο σειράςσύμφωνα με διαφορετικές μεσαίες τάσεις αντέχουν σε δοκιμαστικές εφαρμογές μέσω δοκιμαστικών αντιδραστήρων σε σειρά ή σε παράλληλη σύνδεση και αριθμό διαμορφώσεων σε κάθε σύνολο,Το παρόμοιο μοντέλο μπορεί να δει άλλο τυπικό μοντέλο στην ακόλουθη ρήτρα.

2Κύρια συστατικά:

ΣΔ	Ονομασία των συστατικών	Τύπος και προδιαγραφές	Τι ώρα;	Κάθε βάρος	Κάθε διάσταση
1	Δύναμη μεταβλητής συχνότητας	FKVF-20kW/380V	1 κομμάτι	20 κιλά	440360360mm
2	Μετασχηματιστής διέγερσης	CQSB(J)-15kVA/15KV,3KV	1 κομμάτι	50 κιλά	520350550mm
3	Αντιδραστήρας δοκιμής αντηχίας HV	CHX(kf) -55kVA/55kV	5 κομμάτια	60 κιλά	D480*H520mm
4	Διαχωριστής χωρητικότητας	TRF-300kV/1000pF	1 σύνολο	35 κιλά	D170*H1850mm
5	Ειδικά εξαρτήματα δοκιμής		1 σύνολο

Σημείωση:1Ο πυκνωτής φορτίου μπορεί να είναι προαιρετικός κατά τη δοκιμή κινητήρα ισχύος, γεννήτριας και μετασχηματιστή ισχύος κάτω των 45~65Hz.

2Ο αντιδραστήρας δοκιμής μπορεί να κατασκευαστεί σε 18KV, 20KV, 22KV, 40KV, 44KV, 50KV, 54KV, 55KV για κάθε κομμάτι σύμφωνα με το διαφορετικό πεδίο εφαρμογής του δοκιμαζόμενου αντικειμένου ή τις απαιτήσεις του πελάτη.

III. Αρχή δοκιμής:
Φορητό σύστημα δοκιμής αντηχίας εναλλασσόμενου ρεύματος για δοκιμή GIS 132KV με κύκλο λειτουργίας 60 λεπτών 0

VF: Πηγή ισχύος μεταβλητής συχνότητας T: Μετασχηματιστής διέγερσης
L: Πυρηνικός αντιδραστήρας δοκιμής Cx: Ελεγχόμενος εξοπλισμός MOA1: Απαγορεύτης κεραυνών
C1,C2: Μοιραστής τάσης ((C1 είναι βραχίονας υψηλής τάσης,C2 είναι βραχίονας χαμηλής τάσης))

Δοκιμαστικό σχήμα καλωδίωσης (π.χ.):
Φορητό σύστημα δοκιμής αντηχίας εναλλασσόμενου ρεύματος για δοκιμή GIS 132KV με κύκλο λειτουργίας 60 λεπτών 1

V. Γενικά τεχνικά δεδομένα:

Τρόπος δοκιμής συστήματος: Συνεχιζόμενη συντονιστική με μεταβλητή συχνότητα
Πρότυπο συστήματος: FKTF-275KVA/275KV
Η παροχή ισχύος εισόδου: 380±10% (τρίφαση),50Hz/60Hz
Ονομαστική παράμετρος επαγωγικότητας: 55KVA/55KV/1A/200H/κάθε
Αριθμός αντιδραστήρα δοκιμής HV: 5 μονάδες
Ονομαστική ισχύς εξόδου: 275kVA
Ονομαστική τάση εξόδου: 275KV
Μέγιστη τάση δοκιμής: όχι μεγαλύτερη από 275KV
Διορισμένο ρεύμα εξόδου: 1A /μονό κομμάτι ή σε σειρά;5A παράλληλα
Περιοχή συχνοτήτων: 30 Hz - 300 Hz
Έξοδος Συναίσθημα τάσης κύματος: κύμα sinus
THD της μορφής κύματος εξόδου: ≤ 1%
Επίπεδο μόνωσης: κάτω από 1,1 φορές και διατηρώντας 1 λεπτό, φυσιολογικό
Κύκλος λειτουργίας: 60 λεπτά σε συνθήκες λειτουργίας κάτω της ονομαστικής ισχύος.
Ο συντελεστής ποιότητας του ίδιου του συνόλου δοκιμών: Q≥30(στην F=30HZ) ·
Αύξηση θερμοκρασίας: μικρότερη από 65 K σε 60 λεπτά ονομαστικού ρεύματος εργασίας.
Επίπεδο θορύβου: όχι μεγαλύτερο από 70B
Δομή αντιδραστήρα: ξηρός τύπος, τύπος κυλίνδρου με αιποξυλικό σωλήνα.

VI. Κεντρικός πίνακας λογισμικού μέτρησης και ελέγχου:
Φορητό σύστημα δοκιμής αντηχίας εναλλασσόμενου ρεύματος για δοκιμή GIS 132KV με κύκλο λειτουργίας 60 λεπτών 2
Σημείωση: Αυτό είναι το πάνελ λογισμικού πριν από την έναρξη δοκιμής για τη ρύθμιση παραμέτρων

ΙΙΙ. Λίστα συσκευασίας ξύλινης θήκης παράδοσης

Υποθήκη αριθ.	Ονομασία συσκευασμένου εμπορεύματος	Μοντέλο και προδιαγραφές.	Ποσότητα εμπορευμάτων σε ξύλινη θήκη	Μέγεθος ξύλινης θήκης (cm)	Ακαθάριστο βάρος των υποθέσεων	Αριθμός υπόθεσης	Σημείωση
6 προς 1	Πηγή ισχύος VF	FKVF-20kW	1 κομμάτι	554760	45 κιλά	1
6-2	Μετασχηματιστής διέγερσης	CQSB(J) - 15kVA	1 κομμάτι	675187	110 κιλά	1
6-3	Αντιδραστήρες HV	CHX(kf) -55kVA/55kV	5 κομμάτια	1419882	619 κιλά	1	Μία βαλίτσα
6-3	Κουτί για αξεσουάρ	Συμπεριλαμβανομένων των καλωδίων δοκιμής και του εγχειριδίου	1 σύνολο	1419882	619 κιλά	1	Μία βαλίτσα
6-4	Διαχωριστής τάσης	TRF-300kV-1000pF	1 κομμάτι	1785751	80 κιλά	1
6-5	Δαχτυλίδι κορώνας για διαχωριστικό, αντιδραστήρα.		1 σύνολο	909094	56 κιλά	1	Μία βαλίτσα
6-5	Υποστήριξη βάσης διαίρεσης		1 κομμάτι	909094	56 κιλά	1	Μία βαλίτσα
6-6	Στήριξη απομόνωσης για αντιδραστήρα	28KV, 165KV το καθένα	2 κομμάτια	6363123	52 κιλά	1
				Συνολικά	962 κιλά	6 ξύλινη θήκη

VIII.Συσκευές

Κουτί εξαρτημάτων για την αποθήκευση εξαρτημάτων
Υπηρεσίες ηλεκτροπαραγωγής
Καλώδια εξόδου πηγής ρεύματος
Διάταξη για την κατασκευή ηλεκτρικών συσσωρευτών
Καλώδια γείωσης συστήματος
Παράλληλα καλώδια του αντιδραστήρα
Δακτυλίδια μέτρησης HV (τα καλώδια εξόδου σήματος διαίρεσης τάσης)
Διάφορα είδη ηλεκτρικής ενέργειας (π.χ. ηλεκτρική ενέργεια)
Στήριξη με μόνωση
δαχτυλίδι κορώνας για δοκιμή 275KV
Παρέχεται τελική έκθεση δοκιμής, πιστοποιητικό ποιότητας, εγχειρίδιο χρήσης και κατάλογος συσκευασίας.

IX. Άλλο προαιρετικό μοντέλο

1. Για δοκιμές GIS επί τόπου

Σχήμα	Διάταξη	Διορισμένο ρεύμα εξόδου	Ονομαστική παραγωγική ικανότητα	Εφαρμογή (Από 45Hz ξεκινώντας)
Επικαιροποιημένα συστήματα	27KV*5	1Α	135KVA	Για GIS 72,5 KV και κατώτερα
Επικαιροποίηση των συστημάτων	27KV*5	1Α	135KVA	Για GIS 72,5 KV και κατώτερα
Επικαιροποιημένα συστήματα ηλεκτρικής ενέργειας	27KV*8	1Α	216KVA	Για GIS 123KV και κατώτερα
Επικαιροποιημένα συστήματα	27KV*10	1Α	270KVA	Για 145KV και κάτω από το GIS
Επικαιροποιημένα συστήματα ηλεκτρικής ενέργειας	275KV	2Α	275KVA	Για GIS 170KV και κατώτερα
Ειδική απαίτηση μπορεί να γίνει με παραγγελία

2Για δοκιμή καλωδίου XLPE 45KV επί τόπου

Σχήμα	Διάταξη	Διορισμένο ρεύμα εξόδου	Ονομαστική παραγωγική ικανότητα	Μέγιστη εφαρμογή
ΧΧ-108/54	54KV	2Α	108KVA	Διάδρομο καλωδίου 45kV≤1km
CHX-216/54	54KV	4Α	216KVA	Διάδρομος καλωδίου 45kV≤2km
CHX-324/54	54KV	6Α	324KVA	Διάδρομος 45kV ≤3km
CHX-432/54	54KV	8Α	432KVA	45kV καλώδιο≤4km
CHX-540/54	54KV	10Α	540KVA	Διάδρομο καλωδίου 45kV≤5km
ΧΧ-1080/54	54KV	20Α	1080KVA	Διάδρομο καλωδίου 45kV≤10km
Ειδική απαίτηση μπορεί να γίνει με παραγγελία

3Για δοκιμή επί τόπου καλωδίου 66KV XLPE

Σχήμα	Διάταξη	Διορισμένο ρεύμα εξόδου	Ονομαστική παραγωγική ικανότητα	Μέγιστη εφαρμογή
ΧΧ-160/80	80KV	2Α	160KVA	66kV καλώδιο≤0,5km
ΧΧ-320/80	80KV	4Α	320KVA	66kV καλώδιο≤1km
ΧΧ-640/80	80KV	8Α	640KVA	66kV καλώδιο≤2km
ΧΧ-960/80	80KV	12Α	960KVA	Καλώδιο 66kV≤3km
ΧΧ-1280/80	80KV	16Α	1280KVA	66kV καλώδιο≤4km
ΧΧ-1600/80	80KV	20Α	1600KVA	66kV καλώδιο≤5km
ΧΧ-3200/80	80KV	40Α	3200KVA	Καλώδιο 66kV≤10km
ΧΧ-9600/80	80KV	120Α	9600KVA	66kV καλώδιο≤20km
Ειδική απαίτηση μπορεί να γίνει με παραγγελία

Χ. Τάβλος προτύπου δοκιμών μονόληψης επί τόπου από την IEC62271-203:2011 για τα ΓΔΙ

Φορητό σύστημα δοκιμής αντηχίας εναλλασσόμενου ρεύματος για δοκιμή GIS 132KV με κύκλο λειτουργίας 60 λεπτών 3

XI. Τάβλος προτύπου δοκιμών μονόληψης επί τόπου από την IEC 60840:2011 για καλώδιο XLPE

Φορητό σύστημα δοκιμής αντηχίας εναλλασσόμενου ρεύματος για δοκιμή GIS 132KV με κύκλο λειτουργίας 60 λεπτών 4
