Ηλεκτρικός εξοπλισμός σειράς FKVF Σύστημα δοκιμής υψηλής τάσης 5KW - 400KW Δυνατότητα προαιρετική

Δοκιμαστικό σύνολο αντοχής τάσης με μεταβλητή συχνότητα, μονάδα ελέγχου με μεταβλητή συχνότητα.

Ι. Περιγραφή του προϊόντος:

Η πηγή ενέργειας μεταβλητής συχνότητας της σειράς FKVF είναι η κύρια μονάδα μέτρησης και ελέγχου και το μηχάνημα υποδοχής για το δοκιμαστικό σύνολο αντοχής τάσης μεταβλητής συχνότητας.Ο οποίος ονομάζεται επίσης μετατροπέας μεταβλητής συχνότητας.

Η πηγή ισχύος μεταβλητής συχνότητας υιοθετεί ψηφιακό επεξεργαστή σήματος ARM και FPGA με υψηλής ταχύτητας, λαμβάνοντας εντολή από απομακρυσμένο υπολογιστή, η οποία συνειδητοποιεί τον έλεγχο υψηλού επιπέδου ολόκληρης της διαδικασίας δοκιμής.Ψηφιακός επεξεργαστής σήματος FPGA με υψηλής ταχύτητας υπολογισμούς σε πραγματικό χρόνο και αλλαγές της μορφής κύματος εξόδου, τιμή υψηλής τάσης δοκιμής σε πραγματικό χρόνο και παράμετροι κύκλου κύριας ισχύος μετατροπέα, και παράμετροι δοκιμής επιστροφής, κατάσταση λειτουργίας στο ανώτερο τμήμα της μηχανής, σήματα προστασίας δειγματοληψίας σε πραγματικό χρόνο,ταχεία έξοδος ισχύος κλεισίματος και η γεννήτρια κύματος.

ΙΙ. Εφαρμογή και χρήση

• Η μονάδα μέτρησης και ελέγχου για το κύκλωμα δοκιμής αντοχής τάσης με αντίσταση AC διακυβέρνησης συχνότητας.
• Αντικαταστήστε την παλιά παραδοσιακή κονσόλα για να αυξήσετε την αποτελεσματικότητα της δοκιμής υψηλής τάσης και να ενισχύσετε την παρακολούθηση και την προστασία κατά τη διάρκεια της δοκιμής αντοχής τάσης με συντονισμό.

ΙΙΙ. Κύρια στοιχεία της μονάδας:

• Μηχανή υποδοχής FKVF με πηγή ισχύος μεταβλητής συχνότητας
• Προαιρετικός υπολογιστής τηλεχειρισμού με αγγλικό λογισμικό δοκιμών
• Προαιρετική εξωτερική θύρα έκτακτης ανάγκης
• Ομάδα καλωδίων σύνδεσης
• Προαιρετικά Εξωτερικά φώτα συναγερμού

IV. Αρχή δοκιμής (π.χ. FKVF-300KW)

V. Τεχνικές παραμέτρους

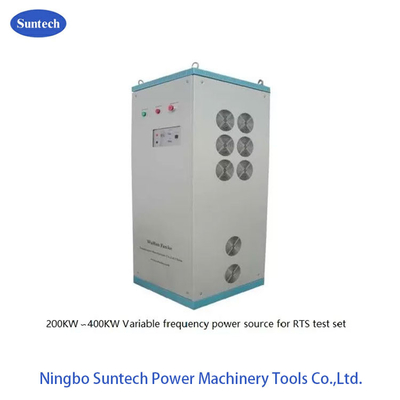

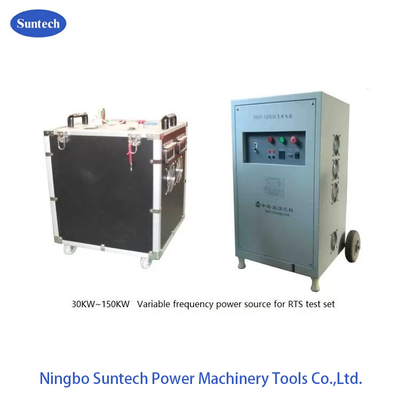

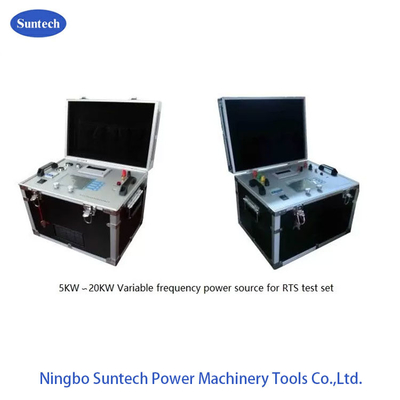

1.Κατηγορία ισχύος: 5KW, 10KW, 20KW, 30KW, 50KW, 100KW,

150KW, 200KW, 250KW, 300KW,

350 kW, 400 kW, 500 kW προαιρετικά

2Η ισχύς εισόδου: άνω των 20 kW Τριφογενής τάση 380V±10%

κάτω από 20 kW Τετάρτη 220V±10% μονοφασικής τάσης·

3Δραστηριακή συχνότητα εισόδου: 50Hz/60Hz

4.Η τάση εξόδου: άνω των 20KW: 0-500V (Εισόδου 380V) συνεχώς ρυθμιζόμενη

κάτω των 20 kW: 0-250V (εισοδοχή 220V) συνεχώς ρυθμιζόμενο

5.Εκπομπή ονομαστικής ισχύος: καθορίζεται ανά μοντέλο

6.Φόρμα κύματος εξόδου: τετραγωνικό κύμα

7Ρυθμιζόμενο εύρος συχνότητας εξόδου: 20-400 Hz

8.Αποφασιστικότητα συχνότητας εξόδου: 0.03Hz

9.Αποδοτική αστάθεια συχνότητας: λιγότερο από 1%

10.Αξία βήματος συχνότητας εξόδου: 5Hz, 2Hz, 1Hz, 0,1Hz, 0,03Hz

11.Αποφασιστικότητα τάσης εξόδου: 0,01 kV

12.Αποδοτική αστάθεια τάσης: μικρότερη του 1%

13.Αξία βήματος τάσης εξόδου: U/45000 πλήρες εύρος

14.Αδιάλειπτος χρόνος λειτουργίας: 60 λεπτά, αύξηση της θερμοκρασίας δεν είναι μεγαλύτερη από 45K

15.Συνθήκες εργασίας: θερμοκρασία -10 βαθμούς Κελσίου έως 40 βαθμούς Κελσίου

16Υψόμετρο: μικρότερο από < 1000 m

17.Βάρος: λιγότερο από < 20 kg ((5~20KW) ·

Λιγότερο από < 30 kg ((30~50KW) ·

Λιγότερο από < 650 kg ((100~400KW) ·

Λιγότερο από < 650 kg ((400~500KW) ·

VI. Βασικές λειτουργίες:

• Η μορφή κύματος είναι τετραγωνικό κύμα που ρυθμίζεται από την τάση πλάτους παλμού
• Συνεχής παρακολούθηση της τάσης κατά τη διαδικασία λειτουργίας, όταν η τάση HV κυμαίνεται, η οποία προκαλείται από διακυμάνσεις της τάσης ισχύος και της συχνότητας ισχύος,Το σύστημα θα ρυθμίσει την τάση σε ρυθμιστική τάση αυτόματα.
• Αυτόματη σάρωση συχνότητας, αναζήτηση σημείου συντονισμού. Το εύρος συχνότητας είναι 20-300Hz. Μπορείτε να ρυθμίσετε χειροκίνητα το εύρος συχνότητας σάρωσης.Μέγιστος χρόνος κατανάλωσης της σάρωσης είναι 2 λεπτά (σάρωση πλήρους συχνότητας)Η ανάλυση συχνότητας είναι 0.03Hz.
• Αυτόματα δοκιμή. Μπορείτε να ορίσετε το πρόγραμμα δοκιμής, το πρόγραμμα δοκιμής μπορεί να χωριστεί σε 5 τμήματα.
• Όταν σε αυτόματη δοκιμή, μπορείτε να αλλάξετε σε κατάσταση χειροκίνητου ελέγχου ανά πάσα στιγμή για να ρυθμίσετε χειροκίνητα τη συχνότητα και την τάση
• Αυτόματα εντοπίζει την τάση όταν αντέχει, ρυθμίζει αυτόματα την τάση σε αντικείμενο όταν η τάση κυμαίνεται κανονικά, προειδοποιεί όταν υπάρχει ανώμαλη διακύμανση.Οι χρήστες μπορούν να λειτουργούν για πρακτική κατάσταση δοκιμής.
• Επισκόπηση σε πραγματικό χρόνο της καμπύλης U-t (καμπύλη τάσης-χρόνου) όταν η τάση ρυθμίζεται και αντέχει.
• Μπορείτε να κάνετε αντίστοιχη λειτουργία σύμφωνα με την κατάσταση δοκιμής
• Δυνατή προστασία και λειτουργία προειδοποίησης: προστασία από υπερστροφή, προστασία από υπερτάσεις και προστασία από αναλαμπή, προστασία από ανώμαλες τάσεις υψηλής τάσης,ένδειξη ταυτόχρονης προστασίας λογισμικού/εξοπλισμού. Βεβαιωθείτε ότι το αρχείο αναφοράς ασφάλειας και φόρμας για έλεγχο
• Αποθηκεύστε τα δεδομένα δοκιμής και φόρμα έκθεση δοκιμής αυτόματα, μπορείτε να εκτυπώσετε την έκθεση δοκιμής σε χρόνο και επίσης μπορείτε να αποθηκεύσετε την έκθεση και να εκτυπώσετε σε άλλα μέρη.
• Λειτουργία αναζήτησης δεδομένων, σύμφωνα με τις προϋποθέσεις σας για να αναζητήσετε δεδομένα προηγούμενων δοκιμών.
