Δυναμικό σύστημα δοκιμής αντηχίας AC χωρίς PD, χωρίς κοροναϊκή ρύπανση, αντέχει στην τάση

Δωρεάν συστήματα δοκιμής αντιστροφικής ακτινοβολίας, χωρίς κοροναϊκή ρύπανση, αντέχουν στην τάση

Ι. Περιγραφή του προϊόντος:

Η δοκιμή αντοχής στην επαγόμενη τάση (IVWT), που ονομάζεται επίσης δοκιμή αντοχής στην επαγόμενη υπερήταση, ACSD, ACLD, DVDF, είναι μια από τις πιο σημαντικές διηλεκτρικές δοκιμές μετασχηματιστών ισχύος.Σύμφωνα με την IEC60076-3-2013,Το IVWT είναι απαραίτητο για δοκιμές ρουτίνας και δοκιμές αποδοχής στην εγκατάσταση ενός μετασχηματιστή ισχύος 110KV..

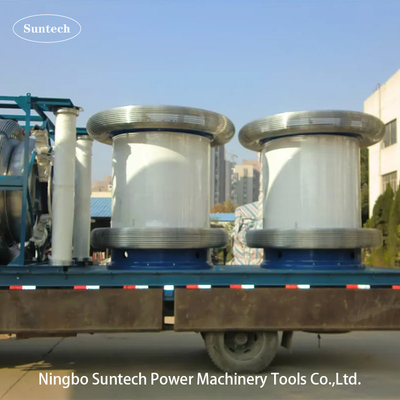

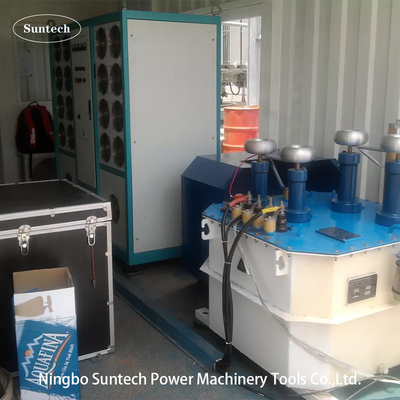

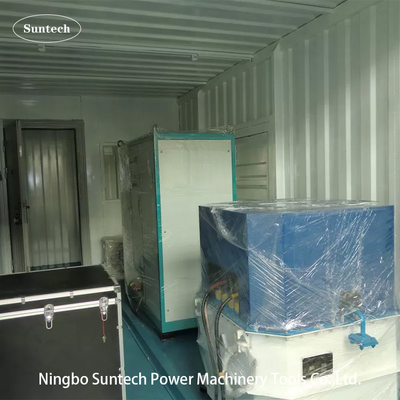

Το FKWJF-300 μη μερικής εκφόρτωσης με μεταβλητή συχνότητα ισχύος σε σειρά συνδεδεμένο σύστημα δοκιμής συντονισμού αποτελείται από μη μερική εκφόρτωση με μεταβλητή συχνότητα ισχύος, μετασχηματιστή step-up,αντιδραστήρας αντιστάθμισης και χωρητικός διαχωριστής τάσηςΟ μετασχηματιστής προκαλεί μερικές απολύσεις, το σύστημα δοκιμής αντοχής στην τάση πραγματοποιεί τη δοκιμή με τον τρόπο της επαγωγής.Εφαρμόστηκε τάση στην πλευρά LV του αντικειμένου δοκιμής και παρήγαγε το μεγάλο ρεύμα διέγερσης μέσω της αλλαγής της συχνότητας του κυκλώματος δοκιμής με την εφαρμογή της αρχής του παράλληλου συντονισμούΤο σύστημα δοκιμής συνδεδεμένου συντονισμού συνίσταται σε πηγή ισχύος μεταβλητής συχνότητας, μετασχηματιστή διέγερσης, αντιδραστήρα HV και χωρητικό διαχωριστή τάσης.Ο πυκνωτής και ο αντιδραστήρας του αντικειμένου δοκιμής σχημάτισαν μια συστηματική σύνδεση συντονισμούΟ διαχωριστής τάσης είναι σε σειριακή σύνδεση με το αντικείμενο δοκιμής και χρησιμοποιείται για τη μέτρηση της τάσης συντονισμού και λειτουργεί ως το σήμα προστασίας από υπερτάσεις.
Το σύστημα δοκιμής αυτό δεν έχει πρόβλημα μεγάλου ρεύματος εκκίνησης.Η παροχή ενέργειας με μικρή χωρητικότητα είναι ικανή να εκπληρώσει τη δοκιμή που ισοδυναμεί με 30 έως 60 φορές την παροχή ενέργειαςΑυτό έλυσε σε μεγάλο βαθμό το πρόβλημα της κακής ικανότητας της δοκιμαστικής ισχύος στο χώρο.

Τα συστήματα FKWJF 300KW μπορούν να παρέχουν μονό φάση+35KV /150Hz~200Hz εναλλασσόμενο ρεύμα για τη δοκιμή της απομονωτικής απόδοσης των μετασχηματιστών ισχύος έως 630 MVA/220 kV μεταξύ των στροφών των τροχών, στρώμα προς στρώμα, δηλαδή, ήσσονος σημασίας απομόνωση,συμπεριλαμβανομένης της ομοιόμορφης και της μη ομοιόμορφης μόνωσης.

Μαζί με τον αναλυτή PD 2 ή 4 καναλιών και τα εξαρτήματά του, το μοντέλο FKWJF400KW μπορεί επίσης να χρησιμοποιηθεί για δοκιμή επαγωγικής τάσης με μέτρηση μερικής εκφόρτισης (IVPD).Χωρίστρα HV και εξαρτήματα τους, μπορεί επίσης να εκτελέσει δοκιμή τάσης αντίστασης ισχύος εναλλασσόμενου ρεύματος μέσα από κύκλωμα συντονισμού LC εντός των 20 ~ 300Hz.

ΙΙ. Βασικά χαρακτηριστικά

• Η συσκευή είναι ασφαλής και αξιόπιστη, η οποία ενσωματώνει όλα τα είδη προστασίας, συμπεριλαμβανομένης της προστασίας από υπερεμάνσεις, της προστασίας από υπερεύματα, της προστασίας από εκκένωση (παρακμή),προστασία μετά την αποτυχία της ισχύος δοκιμής, προστασία μηδενικής τάσης από την εκκίνηση, προστασία από υπερθέρμανση κλπ.
• Όταν ενεργοποιηθούν οι προστατευτικές διατάξεις, η συσκευή θα μπλοκάρει την έξοδο τάσης δοκιμής και θα απενεργοποιήσει το κύριο κύκλωμα για να διασφαλίσει την ασφάλεια του προσωπικού δοκιμής, του αντικειμένου δοκιμής και του συστήματος δοκιμής.
• Η λειτουργία είναι εύκολη και βολική με απλή σύνδεση.
• Μικρό μέγεθος, ελαφρύ βάρος, ευέλικτο χειρισμό, κατάλληλο για χρήση στο πεδίο.
• Υιοθετεί έλεγχο μικρουπολογιστή, ο οποίος έχει καλή σταθερότητα εξόδου και υψηλή αξιοπιστία.
• Η στρέβλωση του κύματος sinus υψηλής τάσης είναι μικρότερη από 1%, η οποία δεν προκαλεί βλάβη στο αντικείμενο δοκιμής.

ΙΙΙ. Κατευθυντήρια γραμμή δοκιμής

Σημείωση: Το παραπάνω σχήμα είναι το κύκλωμα σύνδεσης για την δοκιμή έντασης αντίστασης με επαγωγή και ανίχνευση PD σε μετασχηματιστή ισχύος.

Κατά τη διάρκεια της δοκιμής PD και της δοκιμής αντοχής στην επαγωγική τάση, ο δοκιμαζόμενος μετασχηματιστής είναι παρόμοιος με ένα μεγάλο χωρητικό αντικείμενο δοκιμής.Το χωρητικό αντιδραστικό ρεύμα του μετασχηματιστή αντισταθμίζεται από το επαγωγικό ρεύμα του αντιδραστήρα αντιστάθμισηςΗ τροφοδοσία ισχύος μεταβλητής συχνότητας παρέχει στο σύνολο του συστήματος ενεργή απώλεια και ένα μικρό μέρος της αντιδραστικής απώλειας.Ο διαχωριστής τάσης εγκαταστάθηκε στο τερματικό εξόδου HV του μετασχηματιστή διέγερσης.Μετρήστε την τάση στην LV (χαμηλή τάση) πλευρά του κύριου μετασχηματιστή με ένα όγκο βουλτομέτρου και υπολογίστε την τάση στην πλευρά HV σύμφωνα με τον λόγο τάσης του κύριου μετασχηματιστή.

Το σήμα μερικής εκκένωσης εισάγεται στον δοκιμαστή PD για τη μέτρηση της τιμής PD.

Σημείωση: Το παραπάνω σχήμα είναι κύκλωμα σύνδεσης για τάση αντίστασης εναλλασσόμενης τάσης με αρχή συντονισμού LC.

IV. Κύρια στοιχεία
