Δοκιμαστικό σύνολο με ελεύθερη ακτινοβολία με συντονισμό αγωγών PD Συσκευή δοκιμής μερικής εκκένωσης Όχι μεγαλύτερη από 10 pC

Λεπτομέρειες:

Τόπος καταγωγής:	Ningbo, Κίνα
Μάρκα:	Ningbo Suntech Power
Πιστοποίηση:	ISO9001
Αριθμό μοντέλου:	Σειρά FKWJF

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	Μια μονάδα
Τιμή:	Negotiable
Συσκευασία λεπτομέρειες:	Εξαγωγική τυποποιημένη ξύλινη θήκη με απαλλαγή από φυματίωση
Χρόνος παράδοσης:	65 έως 90 εργάσιμες ημέρες
Όροι πληρωμής:	Λ/Κ, Τ/Τ
Δυνατότητα προσφοράς:	5 σετ / 2 μήνες

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Αρχή δοκιμής:	Κύκλωμα αντηχίας μεταβλητής συχνότητας	Χρήση:	Δοκιμή αντοχής στην επαγόμενη τάση και μερικής εκφόρτισης
Χαρακτηριστικό σχεδιασμού:	Ανεπαρκής τύπος, όχι περισσότερο από 10pC	Συστατικό:	Πηγή ισχύος V/F, μετασχηματιστής διέγερσης, ελαφρύτερος αναλογικός αντιδραστήρας δοκιμής και διαμερι
Συχνότητα δοκιμής:	150Hz~200Hz Ή 20~300Hz	Κύκλος εργασίας:	90 λεπτά ή 180 λεπτά
Ακρίβεια δοκιμής:	Όχι Λιγότερο από 1,5%	Κυματοειδές παραγωγής:	Καλό κύμα sinus
Ειδικό για:	Δοκιμή επί τόπου για μετασχηματιστή ισχύος κλάσης UHV μεγάλης χωρητικότητας	Ο τρόπος χρήσης του αντιδραστήρα:	Κατά σειρά ή παράλληλα
Πρότυπο δοκιμής:	Δελτίο ΕΚΑΧ αριθ.
Υψηλό φως:	Εξοπλισμός δοκιμής μερικής εκκένωσης 150 Hz , Δοκιμαστικό σετ ελεύθερης ακτινοβολίας PD , Δοκιμαστικό σετ ακτινοβολίας AC με μεταβλητή συχνότητα

Δοκιμαστικό σύνολο PD ελεύθερης αντηχίας αντίστασης τάσης, δοκιμή αντίστασης τάσης που προκαλείται από μετασχηματιστή και δοκιμή μερικής εκφόρτισης

Ι. Περιγραφή των προϊόντων:

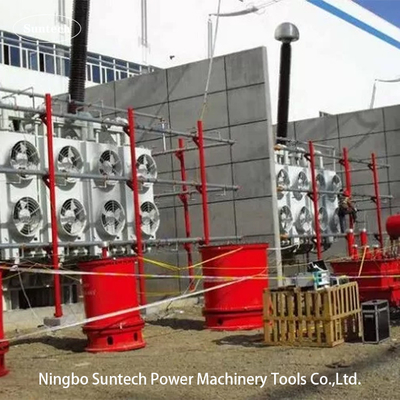

Το σύστημα δοκιμής της σειράς FKWJF χρησιμοποιείται κυρίως για δοκιμή αντοχής στην ένταση που προκαλείται από το πεδίο και μερικής εκφόρτισης μετασχηματιστών ισχύος κλάσης 110KV και άνω. This system adopts PD free push-pull variable-frequency power source technique which ensure fine sine wave and proper test frequency output during testing under iron core unsaturated condition of power transformer Το σύστημα μπορεί επίσης να σχεδιαστεί συμβατό για τη δοκιμή καλωδίων XLPE μεγάλης απόστασης ή HV GIS.Οι παραπάνω εικόνες είναι για μετασχηματιστή υποκινούμενη τάση αντέχουν & σύστημα δοκιμής μερικής εκφόρτισης που έγινε από Fanke για τη δοκιμή για μετασχηματιστή ισχύος 220KV στο πεδίο.

Η δοκιμή αντοχής στην επαγόμενη τάση (IVWT), που ονομάζεται επίσης δοκιμή αντοχής στην επαγόμενη υπερήταση, ACSD, ACLD, DVDF, είναι μια από τις πιο σημαντικές διηλεκτρικές δοκιμές μετασχηματιστών ισχύος.Σύμφωνα με την IEC60076-3-2013,Το IVWT είναι απαραίτητο για δοκιμές ρουτίνας και δοκιμές αποδοχής στην εγκατάσταση ενός μετασχηματιστή ισχύος 110KV..

ΙΙ. Εφαρμόσιμα αντικείμενα

Μετασχηματιστής με βαθμιαία μόνωση 110KV
Μετασχηματιστές κλάσης 220KV, 500KV, 750KV, 1000KV.
Η δοκιμή αντοχής στην τάση εναλλασσόμενου ρεύματος μπορεί να γίνει για GIS, μετασχηματιστές, διακόπτες, καλώδια και καλώδια που δεν υπερβαίνουν τα 1000kV εάν είναι εξοπλισμένα με κατάλληλους αντιδραστήρες HV συναρμολόγησης.

ΙΙΙ. Σύνθεση του συστήματος

Δωρεάν πηγή ισχύος PD-push-pull μεταβλητής συχνότητας και ντουλάπι παρακολούθησης και ελέγχου,
Μετασχηματιστές ελεύθερης διέγερσης PD,
Πυρηνικός αντιδραστήρας δοκιμής αντιστάθμισης απώλειας,
Όργανο δοκιμής μερικής εκφόρτισης
Διαχωριστής τάσης ζεύξης
Απαιτούμενα εξαρτήματα δοκιμής

IV. Τεχνικά χαρακτηριστικά

Σχεδιασμένο γραμμικό κύκλωμα ενισχυτή ισχύος, πλήρης έξοδος κύματος sinus, μικρή στρέβλωση κύματος.
Πολλαπλή προστασία περιλαμβάνει:προστασία κατά την αποτυχία εκφόρτωσης, προστασία κατά τη ρύθμιση υπερτάσης,προστασία από βραχυκύκλωμα εξόδου,προστασία κατά τη μηδενική θέση εκκίνησης,προστασία κυκλώματος ενίσχυσης βραχίονα γέφυρας,Οποιοδήποτε από τα παραπάνω έργα προστασίας, η τάση εξόδου θα μπλοκαριστεί αμέσως η κύρια τροφοδοσία τροφοδοσίας κυκλώματος θα διακοπεί για να εξασφαλιστεί η ασφάλεια του προσωπικού,δοκιμαζόμενα αντικείμενα και σύστημα δοκιμής.
Η πηγή σήματος της συσκευής παράγεται από ειδικό τσιπ, η σταθερότητα συχνότητας εξόδου μπορεί να είναι τόσο υψηλή όσο 0.0001Hz.και η τάση εξόδου ελέγχεται από ένα μόνο τσιπ που εγγυάται το βαθμό αστάθειας τάσης μικρότερο από 1%.
Με λειτουργία ρύθμισης των παραμέτρων δοκιμής, όπως η τάση και ο χρόνος δοκιμής, μεθόδους αυτόματης και χειροκίνητης ελέγχου.
Με λειτουργία ρυθμίσεως αυτόματης σταθεροποίησης τάσης, σταθερή έξοδος τάσης όταν η ρύθμιση της συχνότητας είναι εντός του πεδίου εφαρμογής της σταθεροποίησης.
Οπτικά ελεγχόμενα, απομονωμένα πλήρως HV και χαμηλής τάσης κυκλώματα ελέγχου.
Συνεχή ρύθμιση σε εύρος συχνότητας δοκιμής 20 ∼ 400 Hz και λειτουργία αυτόματης αναζήτησης συχνότητας συντονισμού.
Ελέγχεται από οθόνη LCD και πολλαπλά περιστρεφόμενα ποντίκια, φιλική διεπαφή ανθρώπου-υπολογιστή, απλή και βολική για λειτουργία και σχεδίαση καλωδίων.
Η πηγή ισχύος μεταβλητής συχνότητας προστατεύεται από μαγνητικό υλικό υψηλής διαπερατότητας με ικανότητα αντι-ισχυρής διαταραχής του ηλεκτρικού πεδίου και διασφαλίζει την ακρίβεια και τη σταθερότητα της μέτρησης.
Η συσκευή αυτή μπορεί να είναι εξοπλισμένη με ειδικό όχημα δοκιμής και δοχείο μαζί

V. Γενικά τεχνικά δεδομένα:

1 Δυναμικότητα πηγής ισχύος μεταβλητής συχνότητας: 3kW~450kW ((προαιρετικό ανάλογα με το μοντέλο συστήματος) ·

2 Ονομαστική τάση εισόδου: Τρι φάση 380V±10%,50Hz

3 Ονομαστική τάση εξόδου του συστήματος δοκιμής: Μέγιστη έως 1200KV ((Ειδικές προδιαγραφές μπορούν να γίνονται με παραγγελία)

4 Ονομαστικό ρεύμα εξόδου του συστήματος δοκιμής: Μπορεί να γίνει με παραγγελία

5 Συχνότητα δοκιμής εξόδου: 20-400 Hz

6 Το ίδιο το επίπεδο PD: ≤ 5pC κάτω από τη ονομαστική τάση εξόδου

7 Σχήμα κύματος εξόδου: Κλασσικό κύμα sinus, συντελεστής απόκλισης κύματος ≤ 1%

8 βαθμός αστάθειας της τάσης εξόδου: ≤ 1,0%

9 βαθμός αστάθειας της συχνότητας εξόδου: ≤ 0,05%

10 Επίπεδο θορύβου: ≤ 65dB

11 Επίπεδο μόνωσης: Τερματικό εδάφιο εξόδου/εισόδου ≥ 3kV/AC/1min

12 Κύκλος λειτουργίας: ≥ 3 ώρες ((Ειδικές προδιαγραφές μπορούν να γίνουν με παραγγελία)

13 Επιτρεπόμενη αύξηση θερμοκρασίας: συνεχής εργασία 3 ώρες με ονομαστικό φορτίο, όχι μεγαλύτερη από 70K

Σημείωση:Ειδικές προδιαγραφές μπορούν να παραγγελθούν.
