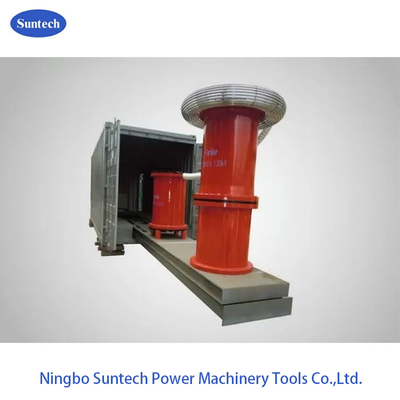

Συσκευή δοκιμής τύπου δοχείου HV με σύστημα δοκιμής υψηλής τάσης με ταχύτητα συντονισμού

Δοκιμαστικό σετ με μεταβλητή συχνότητα, αντοχή στην τάση, δοχείο τύπου HV, δοκιμαστικό σετ με συντονισμό, ταχεία δοκιμή

Ι. Εφαρμογή:

Η συσκευή δοκιμής συντονισμού σειράς τύπου δοχείου CHX-(JZ στερεώνει όλο τον εξοπλισμό δοκιμής της συσκευής δοκιμής συντονισμού σειράς σε διάφορα δοχεία,Ο σχεδιασμός ολοκλήρωσης του ντουλαπιού παρακολούθησης και ελέγχου και του πλήρους εξοπλισμού δοκιμώνΗ σύνδεση της δοκιμαστικής γραμμής και του κουτιού διανομής ισχύος έχει ως στόχο τη μεταφορά με το κλιπέρ, γρήγορη σύνδεση για δοκιμή,είναι βολικό για συντήρηση και εγκατάσταση για τον εξοπλισμό δοκιμής που μειώνει σημαντικά την ένταση εργασίας και είναι κατάλληλο για εργασία σε πεδίο

ΙΙ. Πεδίο εφαρμογής

• Δοκιμή αντοχής στην τάση και την δοκιμή PD με επαγωγή μετασχηματιστή.
• Δοκιμή βαθμονόμησης CVT τάξης 500KV και κατώτερης·
• Δοκιμή υποστροφής εναλλασσόμενου ρεύματος για HV CT/συνδετήρα/συσκευασμό καυσίμου κλάσης 220KV και κατώτερης
• Δοκιμή αντοχής στην τάση εναλλασσόμενου ρεύματος για GIS, GIL και καλώδια κλάσης όχι άνω των 220KV

III. Τύποι διαλύματος

• Δοκιμή τύπου δοχείου 220kv μετασχηματιστή αντίστασης τάσης και πλήρους εξοπλισμού μερικής εκφόρτισης
• Συσκευή δοκιμής συντονισμού GIS υψηλής τάσης 220kv μεταβλητής συχνότητας τύπου δοχείου.
• Εξοπλισμός δοκιμής συντονισμού υψηλής τάσης καλωδίων XLPE μεταβλητής συχνότητας τύπου δοχείου.
• Μετασχηματιστής HV τύπου εμπορευματοκιβωτίου, εξοπλισμός βαθμονόμησης CVT.

Σημείωση:Μερικό μέρος τους μπορεί να σχεδιαστεί ως υδραυλικά ηλεκτρικά τηλεσκόπια λόγω του μεγέθους του εξοπλισμού.

Ορισμένα μέρη των δοκιμαστών μπορούν να σχεδιαστούν με συμβατότητα

IV. Βασική διάταξη των δοχείων

• Δωμάτιο παρακολούθησης και ελέγχου: περιλαμβάνει μονάδα παρακολούθησης και ελέγχου, π.χ. θάλαμο ελέγχου ή υπολογιστή, μετρητή κορυφαίας τιμής, όργανο μερικής εκφόρτισης κλπ.
• Ζώνη ενσωμάτωσης του εξοπλισμού δοκιμής HV: συμπεριλαμβανομένης της πηγής ισχύος μεταβλητής συχνότητας (με μερική εκφόρτιση ή γενική), του μετασχηματιστή διέγερσης HV (με μερική εκφόρτιση), των αντιδραστήρων δοκιμής HV,Διαχωριστής τάσης χωρητικότητας HV.
• Μονάδες διανομής ηλεκτρικής ενέργειας: περιλαμβάνει αστραπές, κλιματισμό του δωματίου ελέγχου, κύκλο διανομής ηλεκτρικής ενέργειας του δωματίου παρακολούθησης και ελέγχου.
• Περιφέρεια αποθεμάτων δοκιμαστικών εγκαταστάσεων: περιλαμβάνει αποθήκες εξωτερικών γραμμών σύνδεσης δοκιμών, εγκαταστάσεων και εργαλείων για δοκιμές και εγκατάσταση.
• Η ηλεκτρική υδραυλική προωθητική πλάκα μπορεί να χρησιμοποιηθεί για ορισμένα μέρη των προδιαγραφών, καθιστώντας έτσι τη συσκευή στις ζώνες HV να τεντωθεί ή να μετακινηθεί πίσω στην καμπίνα αυτόματα

V. Τεχνικά χαρακτηριστικά και πλεονέκτημα

• Σημαντική βελτίωση της αποτελεσματικότητας των δοκιμών πεδίου
• Ενσωματωμένος σχεδιασμός του ντουλαπιού παρακολούθησης και ελέγχου και της πλήρους συσκευής δοκιμής.
• Η εξέταση των προβλημάτων της θέρμανσης, των δονήσεων και των απωλειών μέσω μιας εντελώς νέας έννοιας σχεδιασμού
• Εύκολο για άρση και μεταφορά
• Σφραγισμένο με ατμοσφαιρική πίεση για να είναι αδιάβροχο, αδιάβροχο και ζεστό.
• Ειδικό γραφείο χειρισμού και θέση για το όργανο,διδιάστατη υδραυλική αντι-δονητική διάταξη, αποτρέπουν τη βλάβη του οργάνου κατά τη μεταφορά της δοκιμής.
• Κατά τον σχεδιασμό για τον εξοπλισμό και το δοχείο HV, εξετάστηκε η επαρκής απόσταση ασφαλείας μόνωσης.
• Το σύστημα της συσκευής δοκιμής και οι παραμέτροι διαμόρφωσης του δοχείου μπορούν να επιλεγούν από δείγματα του πελάτη.
• Ηλεκτρική προώθηση του αντιδραστήρα εάν είναι εξοπλισμένος με υδραυλική μονάδα ώθησης και η κίνηση είναι απαλή και σταθερή,χωρίς στάσιμη σύσφιξη και κλίση για να αποφευχθεί ο χρόνος χειρισμού των μονάδων ώθησης.
• Η γεννήτρια και η συσκευή ελέγχου καλωδίου είναι επίσης μπορεί να επιλεγεί

VI. Κύρια στοιχεία:

• Ομάδα αντιδραστήρων δοκιμής HV
• Πηγή ισχύος μεταβλητής συχνότητας
• Μετασχηματιστής διέγερσης
• Διαχωριστής τάσης
• Μικρότερο δοχείο λειτουργίας και ελέγχου
• Ένα τυποποιημένο δοχείο για ζώνη δοκιμής HV
• Εξεταστικά αξεσουάρ κλπ.
