Τόπος καταγωγής: | Ningbo, Κίνα |
Μάρκα: | Ningbo Suntech Power |
Πιστοποίηση: | ISO9001 |
Αριθμό μοντέλου: | Σειρά CHX(LYY |
Ποσότητα παραγγελίας min: | Μια μονάδα |
---|---|
Τιμή: | Negotiable |
Συσκευασία λεπτομέρειες: | Εξαγωγική τυποποιημένη ξύλινη θήκη με απαλλαγή από φυματίωση |
Χρόνος παράδοσης: | 45 έως 60 εργάσιμες ημέρες |
Όροι πληρωμής: | Λ/Κ, Τ/Τ |
Δυνατότητα προσφοράς: | 2 σύνολα / 2 μήνες |
Αρχή δοκιμής: | Ενα κύκλωμα με μεταβλητή επαγωγικότητα | Χρήση: | Δοκιμή αντιστάθμισης τάσης για HV GIS ή CVT |
---|---|---|---|
Χαρακτηριστικό σχεδιασμού: | Γρήγορη εγκατάσταση και γρήγορη ανακύκλωση, δωρεάν PD | Συστατικό: | Πυρηνικός αντιδραστήρας, κονσόλα ελέγχου, ντουλάπι ρυθμιστή τάσης, τυπικός διαχωριστής τάσης. |
Συχνότητα δοκιμής: | 50 Hz/60 Hz | Κύκλος εργασίας: | 15 λεπτά |
Ακρίβεια δοκιμής: | Όχι Λιγότερο από 1,5% | Κυματοειδές παραγωγής: | Καλό κύμα sinus |

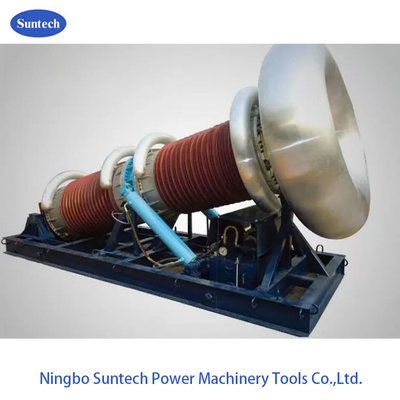

Ειδικό για: | Δοκιμή επί τόπου για HV ή EHV GIS,CVT | Ο τρόπος χρήσης του αντιδραστήρα: | Ένα σώμα και υδραυλικό τύπο για στάση και ανακύκλωση |
Πρότυπο δοκιμής: | IEC60060-1:2010·IEC 62271-203:2011 Για τα ΓΔΙ | ||
Υψηλό φως: | Σύστημα δοκιμής με μεταβλητή επαγωγικότητα AC,Υδραυλικό σύστημα δοκιμής αντηχίας εναλλασσόμενου ρεύματος |
Δοκιμαστικό σύνολο με μεταβλητή επαγωγικότητα, αντοχή σε τάση, δοκιμαστικό σύνολο υδραυλικού τύπου HV με συντονισμό, δοκιμασία CVT
Ι. Εφαρμογή:
Οι συσκευές δοκιμής συντονισμού υδραυλικής αυτοματοποιημένης ανύψωσης ισχύουν κυρίως για ανίχνευση αντιστάθμισης τάσης εναλλασσόμενης τάσης και μερικής εκφόρτισης ηλεκτρικών συσκευών υψηλής τάσης που δεν υπερβαίνουν τα 800KV.Ιδιαίτερα κατάλληλο για δοκιμή βαθμονόμησης πεδίου για διαφορετικό επίπεδο CVT και δοκιμή αντοχής στην τάση εναλλασσόμενου ρεύματος για διαφορετικό επίπεδο HV.GIS και GIL.
Fanke successfully developed AC voltage withstand and PD detection device through combination of series resonance circuit theory and altering traditional test reactor structure from technical feature of materialogy,ηλεκτρομαγνητική ιδιότητα,τα μηχανήματα αυτοκινήτων και η υδραυλική μετάδοση,που καθιστούν τις δοκιμές πεδίου πολύ πιο κατάλληλες και αποτελεσματικές
ΙΙ. Πεδίο εφαρμογής
Χρησιμοποιείται για πηγές υψηλής τάσης χωρίς PD συχνότητας ισχύος για δοκιμή βαθμονόμησης πεδίου γωνιακής διαφοράς και σφάλματος αναλογίας CVT.
Χρησιμοποιείται για δοκιμή αντοχής στην τάση εναλλασσόμενου ρεύματος και δοκιμή PD των HV.GIS, HV.GIL, HV.switch, αμοιβαίου επαγωγού και βουστού με τάση όχι μεγαλύτερη από 800KV
ΙΙΙ. Κύρια στοιχεία:
IV. Σταθερή στάση και ανακύκλωση Σχήμα
1.Σχεδιασμός πολλαπλών συνδέσεων και για τους δύο αντιδραστήρες, ικανός να καλύπτει την ισχύ υψηλής τάσης υψηλής συχνότητας που απαιτείται από την βαθμονόμηση πεδίου για CVT κάτω των 50 Hz.
2.Αναρμόνιση με πηγή ισχύος μεταβλητής συχνότητας για την ολοκλήρωση δοκιμής αντοχής στην τάση εναλλασσόμενου ρεύματος για ηλεκτρικό εξοπλισμό όπως GIS, διακόπτης,
αμοιβαίος επαγωγός, μονωτής από 110KV έως 500KV.
Γενικά τεχνικά δεδομένα:
Κατανέστης ονομαστικής ισχύος: 400KVA ∙ 1000KVA
Ονομαστική τάση: 400KV ∙ 800KV
Διορισμένο ρεύμα: 1A 2A
Δύναμη λειτουργίας: τροφοδοσία μονής φάσης 380V,50Hz/60Hz
Αξία του συντελεστή ποιότητας συστήματος: Q ≥ 50
Κύκλος εργασίας και αύξηση θερμοκρασίας: μετά από 15 λεπτά ονομαστικής λειτουργίας, η αύξηση της θερμοκρασίας περιστροφής ≤ 65K
Θόρυβος: ≤ 65dB
Υψόμετρο: ≤ 3000m
Θερμοκρασία περιβάλλοντος: -25°C ~45°C,Συγγενική υγρασία ≤ 90%,χωρίς συμπύκνωση
Μέγεθος: βλ. παραπάνω σχήμα
VI.Συσκευές
VII. Άλλα τυπικά μοντέλα
Σχήμα | Διάταξη | Διορισμένο ρεύμα εξόδου | Ονομαστική παραγωγική ικανότητα |
Εφαρμογή (Από 45Hz ξεκινώντας) |
Ειδικότερα, οι ενδείξεις που χρησιμοποιούνται για τον προσδιορισμό της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος. | 200KV*2 | 2A@200KV | 400KVA | Για GIS κλάσης 132KV και κατώτερης |
1A@400KV | Για κατηγορία CVT 132KV και κατώτερη | |||
Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα συστήματα ηλεκτρικής ενέργειας που χρησιμοποιούνται για την παραγωγή ηλεκτρικής ενέργειας. | 200KV*4 | 4A@200KV | 800KVA | Για GIS κλάσης 132KV και κατώτερης |
2A@400KV | Για κατηγορία CVT 132KV και κατώτερη | |||
Ειδικότερα, οι εν λόγω τιμές πρέπει να καθορίζονται σύμφωνα με το παράρτημα II του κανονισμού (ΕΕ) αριθ. 525/2014. | 400KV*2 | 2A@400KV | 800KVA | Για GIS κατηγορίας 400KV και κατώτερης |
1A@800KV | Για κατηγορία CVT 400KV και χαμηλότερη | |||
Ειδικότερα, οι εν λόγω τιμές πρέπει να καθορίζονται σύμφωνα με το παράρτημα IV του κανονισμού (ΕΕ) αριθ. 525/2014. | 400KV*4 | 4A@400KV | 1600KVA | Για GIS κατηγορίας 400KV και κατώτερης |
2A@800KV | Για κατηγορία CVT 400KV και χαμηλότερη | |||
Ειδική απαίτηση μπορεί να γίνει με παραγγελία |
