Name: Σύστημα δοκιμής αντηχίας υψηλής τάσης συχνότητας 30-300Hz με πηγή ισχύος μεταβλητής συχνότητας
Brand: Ningbo Suntech Power Machinery Tools Co.,Ltd.
SKU: Ειδικότερα, οι εν λόγω τιμές πρέπει να καθορίζονται σύμφωνα με το παράρτημα IV του κανονισμού (ΕΚ) α
Price: 285,715.00 USD
Availability: InStock

Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα

Χαρακτηριστικά

Προδιαγραφές

Αρχή δοκιμής: Κύκλωμα αντηχίας μεταβλητής συχνότητας

Χρήση: Δοκιμασία αντιστάθμισης τάσης κάτω των 200KV, 400KV, 600KV, 800KV για HV GIS ή GIL

Χαρακτηριστικό σχεδιασμού: Αντιδραστήρας δοκιμής υψηλής τάσης, υψηλότερη τιμή Q, πολλαπλή περιοχή δοκιμής

Συστατικό: Πηγή ισχύος V/F, μετασχηματιστής διέγερσης, ελαφρύτερος αναλογικός αντιδραστήρας δοκιμής και διαμερι

Συχνότητα δοκιμής: 30-300Hz

Κύκλος εργασίας: 15 λεπτά ή 60 λεπτά

Ακρίβεια δοκιμής: Όχι Λιγότερο από 1,5%

Κυματοειδές παραγωγής: Καλό κύμα sinus

Ειδικό για: Δοκιμή επί τόπου για HV ή EHV GIS, CT, PT

Ο τρόπος χρήσης του αντιδραστήρα: Κατά σειρά ή παράλληλα

Πρότυπο δοκιμής: IEC60060-1:2010·IEC 62271-203:2011 Για τα ΓΔΙ

Επισημαίνω:

Σύστημα δοκιμής αντηχίας υψηλής τάσης 300 Hz

Σύστημα δοκιμής με μεταβλητή συχνότητα συντονισμού

Βασικές πληροφορίες

Τόπος καταγωγής: Ningbo, Κίνα

Μάρκα: Ningbo Suntech Power

Πιστοποίηση: ISO9001

Αριθμό μοντέλου: Ειδικότερα, οι εν λόγω τιμές πρέπει να καθορίζονται σύμφωνα με το παράρτημα IV του κανονισμού (ΕΚ) α

Πληρωμής & Αποστολής Όροι

Συσκευασία λεπτομέρειες: Εξαγωγική τυποποιημένη ξύλινη θήκη με απαλλαγή από φυματίωση

Χρόνος παράδοσης: 45 έως 60 εργάσιμες ημέρες

Όροι πληρωμής: T/T, L/C

Δυνατότητα προσφοράς: 5 σετ / 2 μήνες

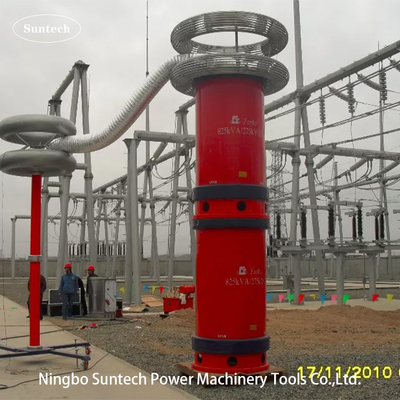

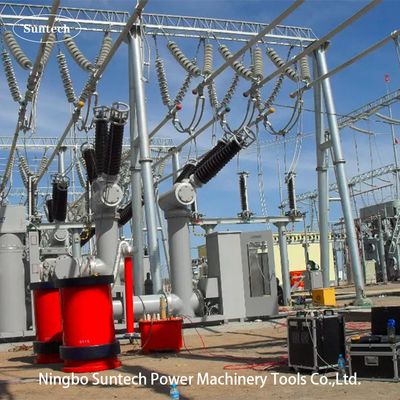

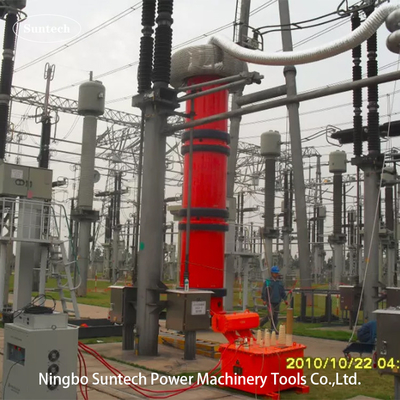

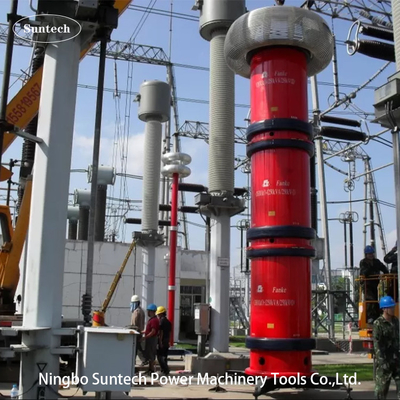

Εκθεσιακός χώρος

Σύστημα δοκιμής αντηχίας υψηλής τάσης συχνότητας 30-300Hz με πηγή ισχύος μεταβλητής συχνότητας

Περιγραφή προϊόντων

Δοκιμαστικό σετ αντοχής σε τάση με μεταβλητή συχνότητα, για δοκιμή GIS υψηλής τάσης EHV

Ι. Εφαρμογή:

Αυτό το μοντέλο δοκιμαστικού συνόλου CHX-4800KVA/200KV,400KV,600KV,800KV έχει σχεδιαστεί για να εκτελείδοκιμή υποδομής εναλλασσόμενου ρεύματος επί τόπου με τεχνολογία συντονιστικού κυκλώματος μεταβλητής συχνότηταςγια ηλεκτρικές εγκαταστάσεις GIS κλάσης 110kV~800kV και άλλες ηλεκτρικές εγκαταστάσεις HV · Η υψηλότερη τάση δοκιμής δεν υπερβαίνει τα 200KV,400KV,600KV ή 800KV μέσω των αγωγών δοκιμής HV σε παράλληλη ή σε σειρά σύνδεση · η συχνότητα δοκιμής μπορεί να είναι από 30-300 Hz· ο κύκλος λειτουργίας δεν υπερβαίνει τα 15 λεπτά ή τα 60 λεπτά.

Μέσα από τους αγωγούς δοκιμής είναι συνδεδεμένοι παράλληλα ή σε σειρές, το σύνολο δοκιμών μπορεί επίσης να εκτελεστεί η ακόλουθη δοκιμή υποδομής AC στο χώρο:

1.1 Όχι περισσότερο από 200 KV και 24A για HV GIS με όχι περισσότερο από U_{Αξιολογημένη}=123KV καιΆλλα ηλεκτρικά συστήματα HVεγκαταστάσεις

1.2 Όχι περισσότερο από 400KV και 12Aγια το HV GIS με όχι περισσότερο από U_{Αξιολογημένη}= 300KV καιΆλλα ηλεκτρικά συστήματα HVεγκαταστάσεις

1.3 Όχι περισσότερο από 600KV και 6Aγια το EHV GIS με όχι περισσότερο από U_{Αξιολογημένη}=550KV καιΆλλα ηλεκτρικά συστήματα HVεγκαταστάσεις

1.4 Όχι περισσότερο από 800KV και 6Aγια το EHV GIS με όχι περισσότερο από U_{Αξιολογημένη}=800KV καιΆλλα ηλεκτρικά συστήματα HVεγκαταστάσεις

Μέχρι τώρα, είχαμε προμηθεύσει 1200KV και 9A σπάνια συχνότητα αντηχητικό σύστημα δοκιμής για την εταιρεία ηλεκτρικού δικτύου της Κίνας.διαφορετικό μοντέλο σειράςσύμφωνα με διαφορετικές εφαρμογές δοκιμής HV ή UHV μέσω αντιδραστήρων δοκιμής σε σειρά ή παράλληλη σύνδεση και αριθμό διαμορφώσεων σε κάθε σύνολο,Το παρόμοιο μοντέλο μπορεί να δει άλλο τυπικό μοντέλο στην ακόλουθη ρήτρα.

ΙΙ. Κύρια στοιχεία:

ΣΔ	Ονομασία των συστατικών	Τύπος και προδιαγραφές	Τι ώρα;	Κάθε βάρος	Κάθε διάσταση
1	Δύναμη μεταβλητής συχνότητας	FKVF-200kW/380V	1 κομμάτι	180 κιλά	7507001000 χιλιοστά
2	Μετασχηματιστής διέγερσης	CQSB(J)-200kVA	1 κομμάτι	1800 κιλά	650650800 χιλιοστά
3	Αντιδραστήρας δοκιμής αντηχίας HV	Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα συστήματα ηλεκτρικής ενέργειας που χρησιμοποιούνται για την παραγωγή ηλεκτρικής ενέργειας.	4 κομμάτια	2800 κιλά	D1200*H1250mm
4	Διαχωριστής χωρητικότητας	TRF-800kV/1000pF	1 σύνολο	550 κιλά	D350*H7600mm
5	Ειδικά εξαρτήματα δοκιμής		1 σύνολο

Σημείωση:1. Ο πυκνωτής φορτίου μπορεί να είναι προαιρετικός όταν η γραμμή μικρού φορτίου είναι σε εξέταση ή χρειάζεται αναλογικό φορτίο για τον έλεγχο της συχνότητας δοκιμής.

2Ο αντιδραστήρας δοκιμής μπορεί να παραχθεί για να είναι 150KV, 200KV, 250KV, 300KV, 350KV, 400KV για κάθε τεμάχιο ονομαστικής τάσης σύμφωνα με το διαφορετικό πεδίο εφαρμογής του αντικειμένου δοκιμής ή των απαιτήσεων του πελάτη.το ονομαστικό ρεύμα κάθε αντιδραστήρα HV μπορεί να είναι 1 ~ 15A προαιρετικό σε αυτό το σειριασμένο σύνολο,

3Η επαγωγικότητα αμβλύνσεως HV μπορεί να είναι προαιρετική για την καταστολή των αρμονικών υψηλής συχνότητας και την αντίσταση της υπερτάσης που προκαλείται από την αναλαμπή του δοκιμαζόμενου αντικειμένου, ειδικά σε δοκιμαστικό σύνολο EHV ή UHV.

III. Αρχή δοκιμής:
Portable Variable Frequency Resonant Withstand Voltage Test Set

VF: Πηγή ισχύος μεταβλητής συχνότητας T: Μετασχηματιστής διέγερσης
L: Πυρηνικός αντιδραστήρας δοκιμής Cx: Ελεγχόμενος εξοπλισμός MOA1: Απαγορεύτης κεραυνών
C1,C2: Μοιραστής τάσης ((C1 είναι βραχίονας υψηλής τάσης,C2 είναι βραχίονας χαμηλής τάσης))

Γενικά τεχνικά δεδομένα:

Τρόπος δοκιμής συστήματος: Συνεχιζόμενη συντονιστική με μεταβλητή συχνότητα
Πρότυπο συστήματος: CHX-4800KVA/200KV,400KV,600KV,800KV
Η παροχή ισχύος εισόδου: 380±10% (τρίφαση),50Hz/60Hz
Αριθμός αντιδραστήρα δοκιμής HV: 4 μονάδες
Δυναμικότητα εξόδου: 4800 kVA
Διάταξη: 200KV,400KV,600KV,800KV
Μέγιστη τάση δοκιμής: όχι μεγαλύτερη από200KV, 400KV, 600KV, 800KV
Διορισμένο ρεύμα εξόδου: 6A /μονό κομμάτι ή σε σειρά·12A ή 24A παράλληλα
Περιοχή συχνοτήτων: 30 Hz - 300 Hz
Έξοδος Συναίσθημα τάσης κύματος: κύμα sinus
THD της μορφής κύματος εξόδου: ≤ 1%
Επίπεδο μόνωσης: κάτω από 1,1 φορές και διατηρώντας 1 λεπτό, φυσιολογικό
Κύκλος λειτουργίας: 15 λεπτά ή 60 λεπτά προαιρετικά σε συνθήκες λειτουργίας κάτω του ονομαστικού ρεύματος.
Παράγοντας ποιότητας του ίδιου του συνόλου δοκιμών: Q≥60
Αύξηση θερμοκρασίας: Λιγότερη από 65K κάτω από το ονομαστικό ρεύμα σε λειτουργία με κύκλο λειτουργίας.
Επίπεδο θορύβου: όχι μεγαλύτερο από 70B
Δομή αντιδραστήρα: τύπου βυθισμένου σε λάδι, τύπου κυλίνδρου με αιποξυλικό σωλήνα.

V. Κύριο πίνακα λογισμικού μέτρησης και ελέγχου ως εξής:

Portable Variable Frequency Resonant Withstand Voltage Test Set

VI.Συσκευές

Κουτί εξαρτημάτων για την αποθήκευση εξαρτημάτων
Υπηρεσίες ηλεκτροπαραγωγής
Καλώδια εξόδου πηγής ρεύματος
Διάταξη για την κατασκευή ηλεκτρικών συσσωρευτών
Καλώδια γείωσης συστήματος
Παράλληλα καλώδια του αντιδραστήρα
Δακτυλίδια μέτρησης HV (τα καλώδια εξόδου σήματος διαίρεσης τάσης)
Διάφορα είδη ηλεκτρικής ενέργειας (π.χ. ηλεκτρική ενέργεια)
Υποστήριξη βάσης διαίρεσης
Δαχτυλίδι κορώνας για αντιδραστήρα δοκιμών και διαχωριστή
Παρέχεται τελική έκθεση δοκιμής, πιστοποιητικό ποιότητας, εγχειρίδιο χρήσης και κατάλογος συσκευασίας.

VII. Άλλα τυπικά μοντέλα

7.1 Για δοκιμή υποδομής εναλλασσόμενου ρεύματος GIS επί τόπου τάξης 123KV ~ 300KV

Σχήμα	Διάταξη	Διορισμένο ρεύμα εξόδου	Ονομαστική παραγωγική ικανότητα	Εφαρμογή (Από 45Hz ξεκινώντας)
Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα συστήματα ηλεκτρικής ενέργειας.	200KV*2	2A@200KV	400KVA	Για GIS κατηγορίας 123KV και κατώτερης
		1A@400KV		Για GIS κατηγορίας 300KV και κατώτερης
Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα συστήματα ηλεκτρικής ενέργειας.	200KV*2	4A@200KV	800KVA	Για GIS κατηγορίας 123KV και κατώτερης
		2A@400KV		Για GIS κατηγορίας 300KV και κατώτερης
Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα συστήματα ηλεκτρικής ενέργειας που χρησιμοποιούνται για την παραγωγή ηλεκτρικής ενέργειας.	200KV*2	5A@200KV	1000KVA	Για GIS κατηγορίας 123KV και κατώτερης
		2.5A@400KV		Για GIS κατηγορίας 300KV και κατώτερης
Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα συστήματα ηλεκτρικής ενέργειας που χρησιμοποιούνται για την παραγωγή ηλεκτρικής ενέργειας.	200KV*2	10A@200KV	2000KVA	Για GIS κατηγορίας 123KV και κατώτερης
		5A@400KV		Για GIS κατηγορίας 300KV και κατώτερης
Ειδική απαίτηση μπορεί να γίνει με παραγγελία

7.2Για δοκιμή υποδομής εναλλασσόμενου ρεύματος GIS επί τόπου τάξης 145KV ~ 362KV

Σχήμα	Διάταξη	Διορισμένο ρεύμα εξόδου	Ονομαστική παραγωγική ικανότητα	Εφαρμογή (Από 45Hz ξεκινώντας)
Επικαιροποίηση των συστημάτων ηλεκτρικής ενέργειας	250KV*2	2A@250KV	500KVA	Για GIS κλάσης 145KV και κατώτερης
		1A@500KV		Για GIS κατηγορίας 362KV και κατώτερης
Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα συστήματα ηλεκτρικής ενέργειας που χρησιμοποιούνται για την παραγωγή ηλεκτρικής ενέργειας.	250KV*2	4A@250KV	1000KVA	Για GIS κλάσης 145KV και κατώτερης
		2A@500KV		Για GIS κατηγορίας 362KV και κατώτερης
Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα συστήματα ηλεκτρικής ενέργειας που χρησιμοποιούνται για την παραγωγή ηλεκτρικής ενέργειας.	250KV*2	8A@250KV	2000KVA	Για GIS κλάσης 145KV και κατώτερης
		4A@500KV		Για GIS κατηγορίας 362KV και κατώτερης
Επικαιροποίηση των συστημάτων ηλεκτρικής ενέργειας	250KV*2	12A@250KV	3000KVA	Για GIS κλάσης 145KV και κατώτερης
		6A@500KV		Για GIS κατηγορίας 362KV και κατώτερης
Ειδική απαίτηση μπορεί να γίνει με παραγγελία

7.3 Για170KV ~ 550KV κατηγορίας GIS δοκιμή υποδομής εναλλασσόμενου ρεύματος επί τόπου

Σχήμα	Διάταξη	Διορισμένο ρεύμα εξόδου	Ονομαστική παραγωγική ικανότητα	Εφαρμογή (Από 45Hz ξεκινώντας)
Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα συστήματα ηλεκτρικής ενέργειας που χρησιμοποιούνται για την παραγωγή ηλεκτρικής ενέργειας.	300KV*2	4A@300KV	1200KVA	Για GIS κατηγορίας 170KV και κατώτερης
		2A@600KV		Για 550KV και κατώτερα από την κατηγορία GIS
Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα συστήματα ηλεκτρικής ενέργειας που χρησιμοποιούνται για την παραγωγή ηλεκτρικής ενέργειας.	300KV*2	6A@300KV	1800KVA	Για GIS κατηγορίας 170KV και κατώτερης
		3A@600KV		Για 550KV και κατώτερα από την κατηγορία GIS
Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα συστήματα ηλεκτρικής ενέργειας που χρησιμοποιούνται για την παραγωγή ηλεκτρικής ενέργειας.	300KV*2	8A@300KV	2400KVA	Για GIS κατηγορίας 170KV και κατώτερης
		4A@600KV		Για 550KV και κατώτερα από την κατηγορία GIS
CHX-3600KVA/300KV,600KV	300KV*2	12A@300KV	3600KVA	Για GIS κατηγορίας 170KV και κατώτερης
		6A@600KV		Για 550KV και κατώτερα από την κατηγορία GIS
Επικαιροποίηση των συστημάτων ηλεκτρικής ενέργειας	300KV*2	16A@300KV	4800KVA	Για GIS κατηγορίας 170KV και κατώτερης
		8A@600KV		Για 550KV και κατώτερα από την κατηγορία GIS
Ειδική απαίτηση μπορεί να γίνει με παραγγελία

7.4 Για123KV ~ 800KV κατηγορίας GIS δοκιμή υποδομής AC επί τόπου

Σχήμα	Διάταξη	Διορισμένο ρεύμα εξόδου	Ονομαστική παραγωγική ικανότητα	Εφαρμογή (Από 45Hz ξεκινώντας)
Ειδικότερα, οι ενδείξεις που χρησιμοποιούνται για τον προσδιορισμό της ισχύος της ισχύος της ισχύος είναι οι ακόλουθες:	800KV	12A@200KV	2400KVA	Για GIS κατηγορίας 123KV και κατώτερης
		6A@400KV		Για GIS κατηγορίας 300KV και κατώτερης
		3A@600KV		Για 550KV και κατώτερα από την κατηγορία GIS
		3A@800KV		Για 800KV και κάτω από την κατηγορία GIS
Επικαιροποιημένα συστήματα ηλεκτρικής ενέργειας	800KV	13A@200KV	3600KVA	Για GIS κατηγορίας 123KV και κατώτερης
		9A@400KV		Για GIS κατηγορίας 300KV και κατώτερης
		4.5A@600KV		Για 550KV και κατώτερα από την κατηγορία GIS
		4.5A@800KV		Για 800KV και κάτω από την κατηγορία GIS
Επικαιροποιημένα συστήματα ηλεκτρικής ενέργειας	800KV	24A@200KV	4800KVA	Για GIS κατηγορίας 123KV και κατώτερης
		12A@400KV		Για GIS κατηγορίας 300KV και κατώτερης
		6A@600KV		Για 550KV και κατώτερα από την κατηγορία GIS
		6A@800KV		Για 800KV και κάτω από την κατηγορία GIS
Ειδική απαίτηση μπορεί να γίνει με παραγγελία

VIII. Τάβλος προτύπου δοκιμών μόνωσης επί τόπου από την IEC 62271-203:2011 για το HV GIS

Variable Frequency Resonant Withstand Voltage Test Set for long HV XLPE Cable
