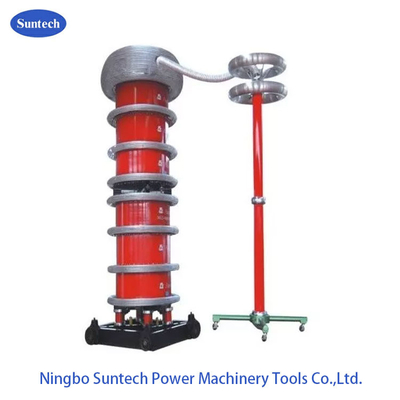

Συστήματα δοκιμών αντηχίας εναλλασσόμενης συχνότητας ισχύος για δοκιμές ρουτίνας EHV CVT και CB

V. Γενικά τεχνικά δεδομένα:

1. Τρόπος κύκλου συντονισμού: Σειρά συντονισμού με μεταβλητή επαγωγικότητα
2. Μοντέλο συστήματος: κατασκευασμένο για παραγγελία
3. Η παροχή ισχύος εισόδου: 380±10% ((μονοφασική),50Hz/60Hz
4. Ονομαστική παραγωγική ικανότητα: παραγγελία
5. Ονομαστική τάση εξόδου: όχι μεγαλύτερη από 800KV
6. Διορισμένο ρεύμα εξόδου: παραγγελία
7. Το ίδιο το επίπεδο PD: όχι περισσότερο από 10pC
8. Πεδίο συχνότητας: 50/60Hz
9. Έκδοση Φόρμα κύματος αντηχίας τάσης: καθαρό κύμα σινού
10. THD της μορφής κύματος εξόδου: ≤ 1%
11. Επίπεδο μόνωσης: κάτω από 1,1 φορές και διατηρώντας 1 λεπτό, φυσιολογικό
12. Κύκλος λειτουργίας: 30 λεπτά σε συνθήκες λειτουργίας κάτω της ονομαστικής ισχύος.
13. Ο συντελεστής ποιότητας του ίδιου του συνόλου δοκιμών: Q≥30·
14. Αύξηση θερμοκρασίας: μικρότερη από 65K υπό ονομαστικό ρεύμα λειτουργίας 30 λεπτών.
15. Επίπεδο θορύβου: όχι μεγαλύτερο από 65dB
16. Δομή αντιδραστήρα: βυθισμένο σε λάδι με σιδερένια δεξαμενή τύπου, ρυθμιζόμενη επαγωγικότητα

1. Αντιδραστική ισχύς πλήρως αντισταθμισμένη, η ισχύς του εξοπλισμού και η ισχύς είναι μόνο μικρότερη από το 1/10 του μετρούμενου εξοπλισμού, με μικρότερο όγκο και ελαφρύτερη σε σύγκριση με τον εξοπλισμό της ίδιας χωρητικότητας.
2. Με μεγάλη παραγωγική ικανότητα και μικρή ισχύ, χαμηλό κόστος, εύκολη στη λειτουργία και τη διατήρηση.
3. Τυπικό κύκλωμα φίλτρου ρεύματος, η στρέβλωση τάσης εξόδου (THD) είναι πολύ μικρή
4. Το ρεύμα βραχυκυκλώματος μετά από αναλαμπή ή βλάβη είναι μόνο μικρότερο από 1/10 (1/Q) του μετρούμενου ρεύματος, μπορεί να αποτρέψει αποτελεσματικά τη βλάβη στο σημείο βλάβης μετά την βλάβη.
5. Αυτόματη εκρήξεις του τόξου μετά από flashover, είναι μια μακρά και σταθερή διαδικασία για την ανάκτηση της σειριακής αντηχητικής τάσης, ασφαλής.

VII. Λειτουργία

1. Λειτουργία τηλεχειρισμού και ένδειξης για το κενό σιδήρου-πυρήνα του αντιδραστήρα:Ο αισθητήρας κενού είναι εγκατεστημένος στον αντιδραστήρα, ο οποίος διαβάζει απευθείας το κενό σιδήρου-πυρήνα στην κονσόλα για να καθοδηγεί τη λειτουργία.
2. Λειτουργία αυτόματης μείωσης όταν έχει λήξει ο χρόνος αντοχής:Όταν τελειώσει ο χρόνος, το σύστημα θα σταματήσει αυτόματα.
3. Μηδενική θέση κλειστή, μηδενική λειτουργία εκκίνησης:Αν ο ρυθμιστής τάσης δεν είναι στη θέση μηδέν, τότε το κουμπί εξόδου HV δεν μπορεί να κλείσει, εξασφαλίζοντας το σύστημα από το μηδέν.
4. Πάνω από την προστασία ρεύματος:Το σύστημα είναι με ρελέ υπερεύματος, το οποίο είναι υψηλής αντιαν interference, γρήγορη δράση, προστασία αντικειμένου δοκιμής κατά υπερεύματος ζημιά.
5. Υπερτάσεις και φλας αντικειμένου δοκιμήςγια τις λειτουργίες προστασίας:Αυτό το σύστημα λαμβάνει ηλεκτρονική επιφάνεια προστασίας από υπερφόρτωση και υπερχείλιση, προστατεύει το αντικείμενο δοκιμής από υπερχείλιση και υπερχείλιση.μεγάλη διακριτικότητα και άβολη ρύθμιση της τάσης προστασίας σφαίρας-διαχωρισμούΗ ρύθμιση της προστασίας από υπερφόρτωση είναι χειροκίνητη ρύθμιση, ψηφιακή οθόνη, η οποία είναι άμεση, βολική και ακριβής.Η προστασία από την αναλαμπή δείχνει τη διακύμανση ατυχήματος της καθυστέρησης πτώσης του σήματος εκκένωσηςΗ μέθοδος αυτή είναι υψηλής ακρίβειας, αποφεύγοντας πιθανή σφάλμα κίνησης από ατυχή διακύμανση αυξανόμενης καθυστέρησης.
6. Λειτουργία παρακολούθησης σε πραγματικό χρόνο για τα δεδομένα δοκιμής:Είναι σε θέση να παρακολουθεί την πλευρική τάση HV, το ρεύμα και την πλευρική τάση LV, το ρεύμα, το οποίο είναι πιο άμεση προβολή της κατάστασης της δοκιμής.
7. Ψηφιακή απεικόνιση συντονισμού κυκλώματος και λειτουργίας κλειδώματος όταν δεν είναι συντονισμένη και εντατικοποίηση:
8. Μπορεί να εμφανίσει απευθείας την κατάσταση συντονισμού του συστήματος με συντελεστή ισχύος.,Απελευθερώστε το κουμπί κλεισίματος, κάντε κλικ στο κουμπί Step Up/Down για να ανεβείτε ή να κατεβείτε.
9. Παύση έκτακτης ανάγκηςΌταν εμφανίζονται ανώμαλες συνθήκες κατά τη διάρκεια της δοκιμής, ενεργοποιήστε αυτόν τον διακόπτη.Η κύρια ενέργεια θα διακοπεί αμέσως για την προστασία της ασφάλειας του προσωπικού δοκιμών και του εξοπλισμού..

VIII.Συσκευές

• Κουτί εξαρτημάτων για την αποθήκευση εξαρτημάτων
• Καλώδια σύνδεσης της κονσόλας ελέγχου και του ρυθμιστή τάσης
• Δακτυλίδια σύνδεσης ράγκαλουταρίου τάσης και μετασχηματιστή συναρπασμού
• Διάταξη για την κατασκευή ηλεκτρικών συσσωρευτών
• Καλώδια γείωσης συστήματος
• Παράλληλα καλώδια του αντιδραστήρα
• Διάφορα είδη ηλεκτρικής ενέργειας (π.χ. ηλεκτρική ενέργεια)
• Δακτυλίδια μέτρησης HV (τα καλώδια εξόδου σήματος διαίρεσης τάσης)
• Παρέχεται τελική έκθεση δοκιμής, πιστοποιητικό ποιότητας, εγχειρίδιο χρήσης και κατάλογος συσκευασίας.

IX. Προαιρετικό μοντέλο
