Σύστημα δοκιμής αντηχίας 380V AC μονάδα ελέγχου ευφυούς αντηχίας συχνότητας ισχύος

Λεπτομέρειες:

Τόπος καταγωγής:	Ningbo, Κίνα
Μάρκα:	Ningbo Suntech Power
Πιστοποίηση:	ISO9001
Αριθμό μοντέλου:	Η σειρά CHX-(L)

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	Μια μονάδα
Τιμή:	Negotiable
Συσκευασία λεπτομέρειες:	Εξαγωγική τυποποιημένη ξύλινη θήκη με απαλλαγή από φυματίωση
Χρόνος παράδοσης:	45-65 ημέρες εργασίας
Όροι πληρωμής:	T/T, L/C
Δυνατότητα προσφοράς:	4 μονάδες/2 μήνες

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Χρήση:	Μονάδα μέτρησης και ελέγχου για κύκλωμα δοκιμής τάσης αντιστάθμισης AC.	Πλεονέκτημα:	Οι καλύτερες προστασίες και οι καλύτερες λειτουργίες παρακολούθησης
Τρόπος λειτουργίας:	Διπλός τρόπος ελέγχου, PLC Ελέγχου υπολογιστή ή χειροκίνητος ελέγχου κουμπιού	Ειδικά για:	Αντικαταστήστε την παλιά παραδοσιακή κονσόλα για να αυξήσετε την αποτελεσματικότητα
Μέγιστη τάση ελέγχου:	Χωρίς Περιορισμό, Φτιαγμένο με Διάταξη	Μέγιστο ρεύμα ελέγχου:	Χωρίς Περιορισμό, Φτιαγμένο με Διάταξη
Ακρίβεια δοκιμής:	Όχι Λιγότερο από 1,5%	Ηλεκτρική τροφοδοσία:	380V, 50/60Hz, μονοφασική
Υψηλό φως:	Μονάδα ελέγχου με αντηχία 380V AC , Ηλεκτρονική μονάδα ελέγχου με ηχητική συχνότητα ισχύος , Σύστημα δοκιμής αντηχίας PLC AC

Δυναμική συχνότητα AC Αντίσταση Τεστ τάσης, Δυναμική συχνότητα αντίσταση Ευφυής μονάδα ελέγχου

Ι. Περιγραφή του προϊόντος:

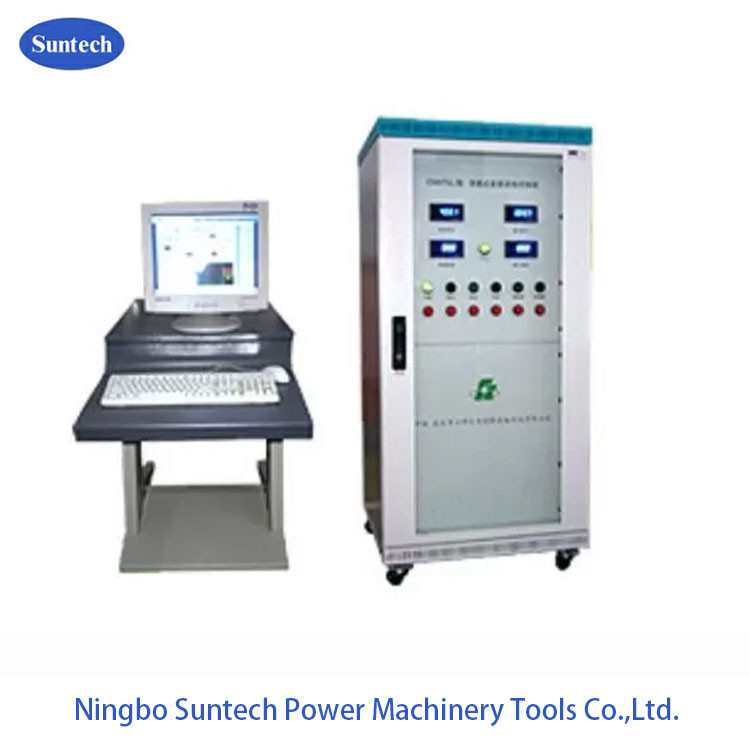

Η σειρά CHXT (L) είναι ένα ευφυές σύστημα ελέγχου με συντονισμό συχνότητας ισχύος, βασισμένο στο σύστημα χειροκίνητου ελέγχου, το οποίο εκτελείται από το IPC με έλεγχο PLC, ρυθμίζει τη λειτουργία, τον έλεγχο,Παρακολούθηση και προστασία σε ένα από τα έξυπνα συστήματα ελέγχου.

Σε συνδυασμό με την ισχύ συχνότητα σειράς αντηχούν σύστημα, αυτό το σύστημα μπορεί να κάνει πλήρως αυτόματη ολοκλήρωση AC τάση αντέχουν δοκιμή σε διάφορες μονάδες παραγωγής, συναρμολόγηση πυκνότητα, καλώδια ισχύος και GIS,ΚΤ, μονωτές, εργαλεία μονόληψης, μπαρ κλπ. στους κατασκευαστές εξοπλισμού ηλεκτρικής ενέργειας

ΙΙ. Εφαρμογή και χρήση

Η μονάδα μέτρησης και ελέγχου για το κύκλωμα δοκιμής αντοχής τάσης με συντονισμό AC με συχνότητα ισχύος.
Αντικαταστήστε την παλιά παραδοσιακή κονσόλα για να αυξήσετε την αποτελεσματικότητα της δοκιμής υψηλής τάσης και να ενισχύσετε την παρακολούθηση και την προστασία κατά τη διάρκεια της δοκιμής αντοχής τάσης με συντονισμό.

ΙΙΙ. Κύρια στοιχεία της μονάδας:

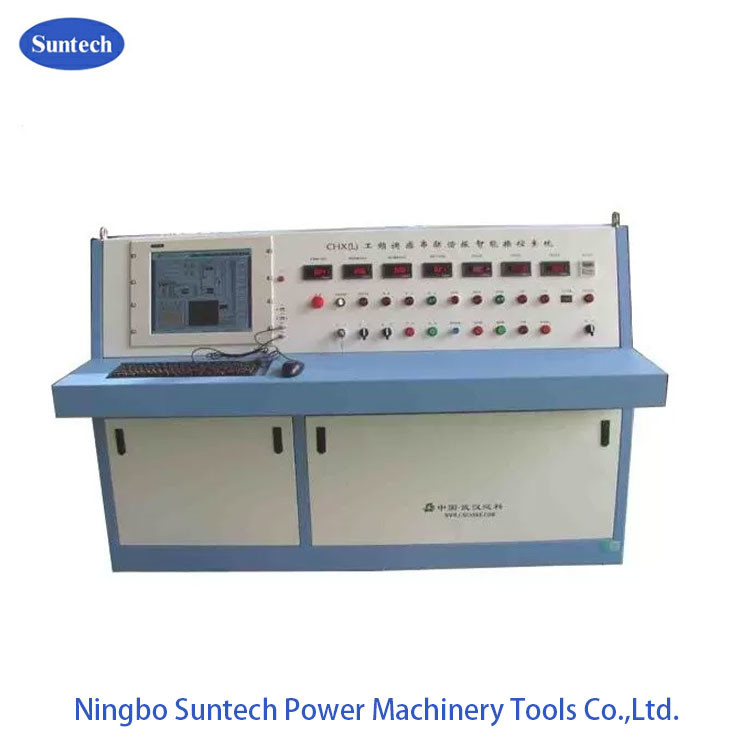

Πίνακα ελέγχου ευφυούς συντονισμού
Υδραυλικά συστήματα
Υπολογιστής PLC (ενσωματωμένος ή σχεδιασμένος με εξωτερική διάταξη, προαιρετικός)
Ομάδα καλωδίων σύνδεσης
Εξωτερικά φώτα συναγερμού

IV. Βασικές λειτουργίες:

1Τέλεια χειριστική λειτουργία:

Προγραμματισμένη λειτουργία αυτόματης δοκιμής
Αυτοκινητική αναζήτηση σημείου συντονισμού
Λειτουργία ανίχνευσης σημείων συντονισμού κατά τη διάρκεια της αναβάθμισης
Λειτουργία περιορισμού HV
Λειτουργία εντοπισμού κατά την αντίσταση τάσης
Εγχειριτική παρέμβαση ανά πάσα στιγμή κατά τη διάρκεια της αυτόματης δοκιμής
Μεταβλητός έλεγχος ταχύτητας αύξησης με εύρος ταχύτητας 2~5Kv/s

2. Δυναμικό μέτρησης και προβολής ημερομηνίας

Ετικέτες προβολής:

1 Η τάση ισχύος, το ρεύμα·

2 Η τάση εξόδου, το ρεύμα ρύθμισης τάσης·

3Η τάση της πλευράς HV·

4 Διαχωρισμός του πυρήνα σιδήρου·

5 Q τιμή·

6 COSø τιμή Αρμονικός βαθμός·

7u→t καμπύλη.

3. Αυτοελέγχος για πραγματική κατάσταση και λειτουργία εμφάνισης

Κατά τη διάρκεια της δοκιμής, παρακολουθείται αυτόματα η κατάσταση λειτουργίας από τον PLC, και μόλις υπάρχει κάποιο σφάλμα σταματά για επεξεργασία.

4. Προστατευτική λειτουργία

Απομόνωση επικοινωνίας με οπτικές ίνες
Προστασία από αναλαμπή
Προστασία κατά της υπερτάσης
Χωρίς προστασία για τη δειγματοληψία HV
HV περιοριστική προστασία
Προστασία πέδησης έκτακτης ανάγκης

5.Λειτουργία διαχείρισης δεδομένων

Η βάση δεδομένων στο σύστημα μπορεί να διατηρήσει διάφορα ιστορικά δεδομένα δοκιμών.

V. Γενικά τεχνικά δεδομένα:

Τρόπος κύκλου συντονισμού: Σειρά συντονισμού με μεταβλητή επαγωγικότητα
Μοντέλο συστήματος: κατασκευασμένο για παραγγελία
Η παροχή ισχύος εισόδου: 380±10% ((μονοφασική),50Hz/60Hz
Ονομαστική παραγωγική ικανότητα: παραγγελία
Ονομαστική ισχύς τάσης: κατασκευασμένη για παραγγελία
Διορισμένο ρεύμα εξόδου: παραγγελία
Πεδίο συχνότητας: 50/60Hz
Έκδοση Φόρμα κύματος αντηχίας τάσης: καθαρό κύμα σινού
THD της μορφής κύματος εξόδου: ≤ 1%
Επίπεδο μόνωσης: κάτω από 1,1 φορές και διατηρώντας 1 λεπτό, φυσιολογικό
Κύκλος λειτουργίας: 180 λεπτά σε συνθήκες λειτουργίας κάτω της ονομαστικής ισχύος.
Επίπεδο θορύβου: όχι μεγαλύτερο από 65dB
Δομή αντιδραστήρα: βυθισμένο σε λάδι με σιδερένια δεξαμενή τύπου, ρυθμιζόμενη επαγωγικότητα

VI. Περιγραφή των λειτουργιών

Η λειτουργία τηλεχειρισμού και ένδειξης για το κενό σιδήρου-πυρήνα του αντιδραστήρα:Ο αισθητήρας κενού είναι εγκατεστημένος στον αντιδραστήρα, ο οποίος διαβάζει απευθείας το κενό σιδήρου-πυρήνα στην κονσόλα για να καθοδηγεί τη λειτουργία.Ο διακόπτης περιορισμού διαχωρισμού και ο δείκτης είναι επίσης εγκατεστημένοι.
Λειτουργία αυτόματης μείωσης της ταχύτητας όταν έχει λήξει ο χρόνος αντοχής:Η ταχύτητα της ταχύτητας υιοθετεί ψηφιακό χρονόμετρο.
Αν ο ρυθμιστής τάσης δεν βρίσκεται στη θέση μηδέν, τότε το κουμπί εξόδου HV δεν μπορεί να κλείσει,Διασφαλίζοντας το σύστημα βήμα προς τα πάνω από το μηδέν.
Προστασία κατά της υπερχείρου: Το σύστημα είναι με ρελέ υπερχείρου, το οποίο είναι υψηλής αντιαν interference, γρήγορης δράσης, προστασία αντικειμένου δοκιμής κατά της υπερχείρου βλάβης.
Δραστηριότητες προστασίας από υπερφόρτωση και υπερχείλιση του αντικειμένου δοκιμής:Το σύστημα αυτό χρησιμοποιεί ηλεκτρονική πλακέτα προστασίας από υπερχείλιση και υπερχείλιση, προστατεύει το αντικείμενο δοκιμής από υπερχείλιση και υπερχείλιση.Είναι γρήγορο., σταθερή και αξιόπιστη, ξεπερνώντας την αστάθεια, τη μεγάλη διακριτικότητα και την άβολη ρύθμιση της τάσης προστασίας σφαιρικού κενού.ψηφιακή οθόνηΗ προστασία από φλας-όβερ δείχνει τη διακύμανση ατυχήματος της καθυστέρησης πτώσης του σήματος εκκένωσης, τη συγκρίνει με το βασικό σήμα και καθορίζει.Είναι υψηλής ακρίβειας., αποφεύγοντας το ενδεχόμενο σφάλματος κίνησης από ατυχή διακύμανση αυξανόμενης καθυστέρησης.
Λειτουργία παρακολούθησης σε πραγματικό χρόνο για τα δεδομένα δοκιμής: Είναι σε θέση να παρακολουθεί την πλευρική τάση HV, το ρεύμα και την πλευρική τάση LV, το ρεύμα, το οποίο είναι πιο άμεση προβολή της κατάστασης δοκιμής.
Ψηφιακή απεικόνιση συντονισμού κυκλώματος και λειτουργίας κλειδώματος όταν δεν είναι συντονισμένη και εντατικοποίηση:
Μπορεί να εμφανίσει απευθείας την κατάσταση συντονισμού του συστήματος με συντελεστή ισχύος.,Απελευθερώστε το κουμπί κλεισίματος, κάντε κλικ στο κουμπί Step Up/Down για να ανεβείτε ή να κατεβείτε.
Σταμάτηση έκτακτης ανάγκης: ∆υνατότητα ενεργοποίησης ∆υνατότητα ενεργοποίησης ∆υνατότητα ενεργοποίησης ∆υνατότητα ενεργοποίησηςΗ κύρια ενέργεια θα διακοπεί αμέσως για την προστασία της ασφάλειας του προσωπικού δοκιμών και του εξοπλισμού..
