Αρχική Σελίδα Προϊόντα Διακοπή θρυαλλίδων υψηλής τάσης

Δοκιμαστικό σύνολο υψηλής τάσης για υποσταθμό UHV ή GIS

Λεπτομέρειες:

Τόπος καταγωγής:	Ningbo, Κίνα
Μάρκα:	Ningbo Suntech Power
Πιστοποίηση:	ISO9001
Αριθμό μοντέλου:	Ειδικότερα, οι εν λόγω τιμές πρέπει να καθορίζονται σύμφωνα με το παράρτημα IV του κανονισμού (ΕΚ) α

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	Μια μονάδα
Τιμή:	Negotiable
Συσκευασία λεπτομέρειες:	Εξαγωγική τυποποιημένη ξύλινη θήκη με απαλλαγή από φυματίωση
Χρόνος παράδοσης:	45 έως 60 εργάσιμες ημέρες
Όροι πληρωμής:	T/T, L/C
Δυνατότητα προσφοράς:	5 σετ / 2 μήνες

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Αρχή δοκιμής:	Κύκλωμα αντηχίας μεταβλητής συχνότητας	Χρήση:	Δοκιμή αντιστάθμισης τάσης στο χώρο
Χαρακτηριστικό σχεδιασμού:	Αντιδραστήρας δοκιμής υψηλής τάσης, υψηλότερη τιμή Q, πολλαπλή περιοχή δοκιμής	Συστατικό:	Πηγή ισχύος V/F, μετασχηματιστής διέγερσης, ελαφρύτερος αναλογικός αντιδραστήρας δοκιμής και διαμερι
Συχνότητα δοκιμής:	30-300Hz	Κύκλος εργασίας:	15 λεπτά ή 60 λεπτά
Ακρίβεια δοκιμής:	Όχι Λιγότερο από 1,5%	Κυματοειδές παραγωγής:	Καλό κύμα sinus
Ειδικό για:	Δοκιμή επί τόπου για UHV GIS, GIL, CT, PT	Πρότυπο δοκιμής:	IEC60060-1:2010·IEC 62271-203:2011 Για τα ΓΔΙ
Υψηλό φως:	Δοκιμαστικό σετ υψηλής τάσης με ανταλλακτικό συντονισμό , Μεταβλητό συχνότητας σύστημα δοκιμής εναλλασσόμενου ρεύματος ηχηρό , Δοκιμαστικό σύνολο υποσταθμών UHV υψηλής τάσης

Δοκιμαστικό σύνολο αντοχής τάσης με μεταβλητή συχνότητα, δοκιμαστικό σύνολο υψηλής τάσης για υποσταθμό UHV ή GIS

Ι. Εφαρμογή:

This series of test system mainly aims at AC voltage withstand test of primary equipment of large capacitor and high voltage and can also satisfy field AC voltage withstand test of sorts of capacitance apparatusΟι αντιδραστήρες δοκιμής HV χρησιμοποιούν συνδυασμένα παράλληλα μοτίβα σειράς που όχι μόνο πληρούν τις απαιτήσεις αντοχής τάσης του μετασχηματιστή HV, GIS, SF6 διακόπτες,αμοιβαία επαγωγές και μπουσές αλλά και των καλωδίων XLPE μεγάλων αποστάσεων - με τη συμβατότητα εκτεταμένων δοκιμών για να είναι μια επιθυμητή τάση αντέχουν δοκιμαστική συσκευή για την επισκευή του συστήματος τροφοδοσίας ενέργειας και ηλεκτρικής ενέργειας μηχανικός κατασκευής μονάδες.

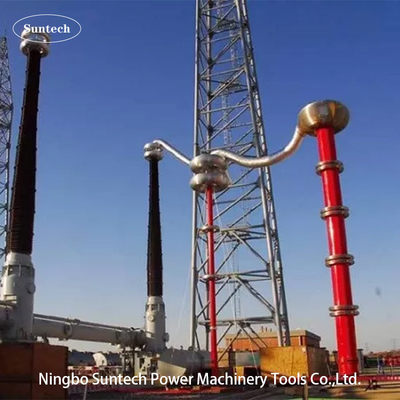

Η παραπάνω εικόνα είναι για σύστημα δοκιμής συντονισμού μεταβλητής σειράς 5000KVA/1000KV σε πεδίο δοκιμής στο υποσταθμό Shanxi Jindongnan, δοκιμή HV
ΓΙΣ της γραμμής UHV τάξης 1000KV σε εγχώρια δίκτυα.

Εφαρμόσιμα αντικείμενα
- Διάδρομοι μεγάλων αποστάσεων XLPE με τάξη 110KV,220KV,500KV
- HV GIS ή GIL, HV συμπλέκτης πυκνότητας, μετασχηματιστής τάσης πυκνότητας της τάξης 1000KV και όχι περισσότερο
- Συγκρότηση πυκνωτή (δοκιμαστική δέσμευση συχνότητας σε 45-65Hz)

ΙΙ. Κύρια συστατικά: (π.χ. σύστημα δοκιμής 4000 KVA/1000 KV)

ΣΔ	Ονομασία των συστατικών	Τύπος και προδιαγραφές	Τι ώρα;	Κάθε βάρος	Κάθε διάσταση
1	Δύναμη μεταβλητής συχνότητας	FKVF-200kW/380V	1 κομμάτι	180 κιλά	7507001000 χιλιοστά
2	Μετασχηματιστής διέγερσης	CQSB(J)-200kVA	1 κομμάτι	1800 κιλά	650650800 χιλιοστά
3	Αντιδραστήρας δοκιμής αντηχίας HV	Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα συστήματα ηλεκτρικής ενέργειας που χρησιμοποιούνται για την παραγωγή ηλεκτρικής ενέργειας.	5 κομμάτια	2800 κιλά	D1200*H1250mm
4	Διαχωριστής χωρητικότητας	TRF-1000kV/1000pF	1 σύνολο	550 κιλά	D350*H7600mm
5	Ειδικά εξαρτήματα δοκιμής		1 σύνολο

Σημείωση:1Ο πυκνωτής φορτίου μπορεί να είναι προαιρετικός όταν η γραμμή μικρού φορτίου είναι σε εξέταση ή χρειάζεται αναλογικό φορτίο για τον έλεγχο της συχνότητας δοκιμής.

2Ο αντιδραστήρας δοκιμής μπορεί να κατασκευαστεί με 150KV, 200KV, 250KV, 300KV, 350KV, 400KV για κάθε ονομαστική τάση σύμφωνα με το διαφορετικό πεδίο εφαρμογής του δοκιμαζόμενου αντικειμένου ή τις απαιτήσεις του πελάτη.το ονομαστικό ρεύμα κάθε αντιδραστήρα HV μπορεί να είναι 1 ~ 15A προαιρετικό σε αυτό το σειριασμένο σύνολο,

3Η επαγωγικότητα αμβλύνσεως HV μπορεί να είναι προαιρετική για την καταστολή των αρμονικών υψηλής συχνότητας και την αντίσταση της υπερτάσης που προκαλείται από την αναλαμπή του δοκιμαζόμενου αντικειμένου, ειδικά σε δοκιμαστικό σύνολο EHV ή UHV.

III. Αρχή δοκιμής:
Portable Variable Frequency Resonant Withstand Voltage Test Set

VF: Πηγή ισχύος μεταβλητής συχνότητας T: Μετασχηματιστής διέγερσης
L: Πυρηνικός αντιδραστήρας δοκιμής Cx: Ελεγχόμενος εξοπλισμός MOA1: Απαγορεύτης κεραυνών
C1,C2: Μοιραστής τάσης ((C1 είναι βραχίονας υψηλής τάσης,C2 είναι βραχίονας χαμηλής τάσης))

Γενικά τεχνικά δεδομένα:

Τρόπος δοκιμής συστήματος: Συνεχιζόμενη συντονιστική με μεταβλητή συχνότητα
Πρότυπο συστήματος: CHX-4000KVA/200KV,400KV,600KV,800KV,1000KV
Η παροχή ισχύος εισόδου: 380±10% (τρίφαση),50Hz/60Hz
Αριθμός αντιδραστήρα δοκιμής HV: 4 μονάδες
Δυναμικότητα ονομαστικής ισχύος: 4000kVA
Διάταξη: 200KV,400KV,600KV,800KV,1000KV
Μέγιστη τάση δοκιμής: όχι μεγαλύτερη από200KV, 400KV, 600KV, 800KV, 1000KV
Διορισμένο ρεύμα εξόδου: 4A /μονό κομμάτι ή σε σειρά·16A ή 20A παράλληλα
Περιοχή συχνοτήτων: 20Hz-300Hz
Έξοδος Συναίσθημα τάσης κύματος: κύμα sinus
THD της μορφής κύματος εξόδου: ≤ 1%
Επίπεδο μόνωσης: κάτω από 1,1 φορές και διατηρώντας 1 λεπτό, φυσιολογικό
Κύκλος λειτουργίας: 60 λεπτά προαιρετικά σε συνθήκες λειτουργίας κάτω της ονομαστικής ισχύος.
Παράγοντας ποιότητας του ίδιου του συνόλου δοκιμών: Q≥60
Αύξηση θερμοκρασίας: Λιγότερη από 65K κάτω από το ονομαστικό ρεύμα σε λειτουργία με κύκλο λειτουργίας.
Επίπεδο θορύβου: όχι μεγαλύτερο από 70B
Δομή αντιδραστήρα: τύπου βυθισμένου σε λάδι, τύπου κυλίνδρου με αιποξυλικό σωλήνα.

V. Τεχνικό χαρακτηριστικό και πλεονέκτημα

Μονωδική σχεδίαση, ικανή για σειρά παράλληλης σύνδεσης αντιδραστήρων, ευρύ φάσμα εφαρμογών.
Περιοχή συχνότητας λειτουργίας:20-300Hz
Υψηλή τιμή συντελεστή ποιότητας:Q ≥ 100 (όταν f=20Hz) μεγάλη θερμική ικανότητα, χαμηλή αύξηση θερμοκρασίας, μακρά
συνεχής της περιόδου εκτέλεσης
Εύκολο για δοκιμές πεδίου για το μέγεθος και το βάρος μικρότερο από τους συμβατικούς μετασχηματιστές δοκιμής.
Η μορφή κύματος της τάσης εξόδου είναι κύμα sinus, ο συντελεστής απόκλισης της μορφής κύματος ≤ 1%
Η συσκευή αυτή μπορεί να είναι εφοδιασμένη με ειδικό όχημα δοκιμής και δοχείο μαζί
Δικαιούχος ελεύθερος σχεδιασμός.

VI. Κεντρικός πίνακας λογισμικού μέτρησης και ελέγχου ως εξής:

Portable Variable Frequency Resonant Withstand Voltage Test Set

ΙΙΙ.Αξιοθέσια

Κουτί εξαρτημάτων για την αποθήκευση εξαρτημάτων
Υπηρεσίες ηλεκτροπαραγωγής
Καλώδια εξόδου πηγής ρεύματος
Διάταξη για την κατασκευή ηλεκτρικών συσσωρευτών
Καλώδια γείωσης συστήματος
Παράλληλα καλώδια του αντιδραστήρα
Δακτυλίδια μέτρησης HV (τα καλώδια εξόδου σήματος διαίρεσης τάσης)
Διάφορα είδη ηλεκτρικής ενέργειας (π.χ. ηλεκτρική ενέργεια)
Υποστήριξη βάσης διαίρεσης
Δαχτυλίδι κορώνας για αντιδραστήρα δοκιμών και διαχωριστή
Παρέχεται τελική έκθεση δοκιμής, πιστοποιητικό ποιότητας, εγχειρίδιο χρήσης και κατάλογος συσκευασίας.

VIII. Άλλα τυπικά μοντέλα

1 Για δοκιμή υποδομής εναλλασσόμενου ρεύματος GIS επί τόπου τάξης 123KV ~ 300KV

Σχήμα	Διάταξη	Διορισμένο ρεύμα εξόδου	Ονομαστική παραγωγική ικανότητα	Εφαρμογή (Από 45Hz ξεκινώντας)
Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα συστήματα ηλεκτρικής ενέργειας.	200KV*2	2A@200KV	400KVA	Για GIS κατηγορίας 123KV και κατώτερης
		1A@400KV		Για GIS κατηγορίας 300KV και κατώτερης
Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα συστήματα ηλεκτρικής ενέργειας.	200KV*2	4A@200KV	800KVA	Για GIS κατηγορίας 123KV και κατώτερης
		2A@400KV		Για GIS κατηγορίας 300KV και κατώτερης
Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα συστήματα ηλεκτρικής ενέργειας που χρησιμοποιούνται για την παραγωγή ηλεκτρικής ενέργειας.	200KV*2	5A@200KV	1000KVA	Για GIS κατηγορίας 123KV και κατώτερης
		2.5A@400KV		Για GIS κατηγορίας 300KV και κατώτερης
Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα συστήματα ηλεκτρικής ενέργειας που χρησιμοποιούνται για την παραγωγή ηλεκτρικής ενέργειας.	200KV*2	10A@200KV	2000KVA	Για GIS κατηγορίας 123KV και κατώτερης
		5A@400KV		Για GIS κατηγορίας 300KV και κατώτερης
Ειδική απαίτηση μπορεί να γίνει με παραγγελία

2Για δοκιμή υποδομής εναλλασσόμενου ρεύματος GIS επί τόπου τάξης 145KV ~ 362KV

Σχήμα	Διάταξη	Διορισμένο ρεύμα εξόδου	Ονομαστική παραγωγική ικανότητα	Εφαρμογή (Από 45Hz ξεκινώντας)
Επικαιροποίηση των συστημάτων ηλεκτρικής ενέργειας	250KV*2	2A@250KV	500KVA	Για GIS κλάσης 145KV και κατώτερης
		1A@500KV		Για GIS κατηγορίας 362KV και κατώτερης
Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα συστήματα ηλεκτρικής ενέργειας που χρησιμοποιούνται για την παραγωγή ηλεκτρικής ενέργειας.	250KV*2	4A@250KV	1000KVA	Για GIS κλάσης 145KV και κατώτερης
		2A@500KV		Για GIS κατηγορίας 362KV και κατώτερης
Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα συστήματα ηλεκτρικής ενέργειας που χρησιμοποιούνται για την παραγωγή ηλεκτρικής ενέργειας.	250KV*2	8A@250KV	2000KVA	Για GIS κλάσης 145KV και κατώτερης
		4A@500KV		Για GIS κατηγορίας 362KV και κατώτερης
Επικαιροποίηση των συστημάτων ηλεκτρικής ενέργειας	250KV*2	12A@250KV	3000KVA	Για GIS κλάσης 145KV και κατώτερης
		6A@500KV		Για GIS κατηγορίας 362KV και κατώτερης
Ειδική απαίτηση μπορεί να γίνει με παραγγελία

3 Για170KV ~ 550KV κατηγορίας GIS δοκιμή υποδομής εναλλασσόμενου ρεύματος επί τόπου

Σχήμα	Διάταξη	Διορισμένο ρεύμα εξόδου	Ονομαστική παραγωγική ικανότητα	Εφαρμογή (Από 45Hz ξεκινώντας)
Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα συστήματα ηλεκτρικής ενέργειας που χρησιμοποιούνται για την παραγωγή ηλεκτρικής ενέργειας.	300KV*2	4A@300KV	1200KVA	Για GIS κατηγορίας 170KV και κατώτερης
		2A@600KV		Για 550KV και κατώτερα από την κατηγορία GIS
Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα συστήματα ηλεκτρικής ενέργειας που χρησιμοποιούνται για την παραγωγή ηλεκτρικής ενέργειας.	300KV*2	6A@300KV	1800KVA	Για GIS κατηγορίας 170KV και κατώτερης
		3A@600KV		Για 550KV και κατώτερα από την κατηγορία GIS
Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα συστήματα ηλεκτρικής ενέργειας που χρησιμοποιούνται για την παραγωγή ηλεκτρικής ενέργειας.	300KV*2	8A@300KV	2400KVA	Για GIS κατηγορίας 170KV και κατώτερης
		4A@600KV		Για 550KV και κατώτερα από την κατηγορία GIS
CHX-3600KVA/300KV,600KV	300KV*2	12A@300KV	3600KVA	Για GIS κατηγορίας 170KV και κατώτερης
		6A@600KV		Για 550KV και κατώτερα από την κατηγορία GIS
Επικαιροποίηση των συστημάτων ηλεκτρικής ενέργειας	300KV*2	16A@300KV	4800KVA	Για GIS κατηγορίας 170KV και κατώτερης
		8A@600KV		Για 550KV και κατώτερα από την κατηγορία GIS
Ειδική απαίτηση μπορεί να γίνει με παραγγελία

4 Για123KV ~ 800KV κατηγορίας GIS δοκιμή υποδομής AC επί τόπου

Σχήμα	Διάταξη	Διορισμένο ρεύμα εξόδου	Ονομαστική παραγωγική ικανότητα	Εφαρμογή (Από 45Hz ξεκινώντας)
Ειδικότερα, οι ενδείξεις που χρησιμοποιούνται για τον προσδιορισμό της ισχύος της ισχύος της ισχύος είναι οι ακόλουθες:	800KV	12A@200KV	2400KVA	Για GIS κατηγορίας 123KV και κατώτερης
		6A@400KV		Για GIS κατηγορίας 300KV και κατώτερης
		3A@600KV		Για 550KV και κατώτερα από την κατηγορία GIS
		3A@800KV		Για 800KV και κάτω από την κατηγορία GIS
Επικαιροποιημένα συστήματα ηλεκτρικής ενέργειας	800KV	13A@200KV	3600KVA	Για GIS κατηγορίας 123KV και κατώτερης
		9A@400KV		Για GIS κατηγορίας 300KV και κατώτερης
		4.5A@600KV		Για 550KV και κατώτερα από την κατηγορία GIS
		4.5A@800KV		Για 800KV και κάτω από την κατηγορία GIS
Επικαιροποιημένα συστήματα ηλεκτρικής ενέργειας	800KV	24A@200KV	4800KVA	Για GIS κατηγορίας 123KV και κατώτερης
		12A@400KV		Για GIS κατηγορίας 300KV και κατώτερης
		6A@600KV		Για 550KV και κατώτερα από την κατηγορία GIS
		6A@800KV		Για 800KV και κάτω από την κατηγορία GIS
Ειδική απαίτηση μπορεί να γίνει με παραγγελία
