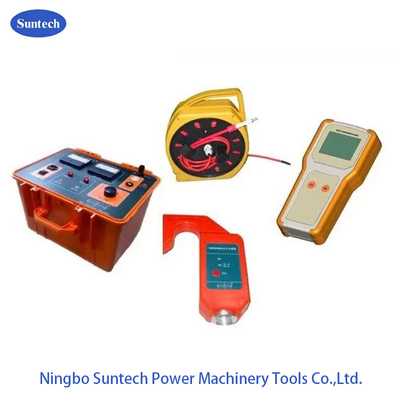

Ανθεκτικός εξοπλισμός μέτρησης υψηλής τάσης, εξοπλισμός εντοπισμού σφαλμάτων καλωδίων

Δοκιμαστής εντοπισμού υπογείων καλωδίων, Δοκιμαστής τοποθεσίας υπογείων σωλήνων και καλωδίων

Ι. Εφαρμογή και περιγραφή

1- Εφαρμόζεται σε μικρό ρεύμα ουδέτερο γείωση σύστημα διανομής ενέργειας.

2Χρησιμοποιείται για την ανίχνευση του σφάλματος γείωσης μετάλλου πάνω από την κεφαλή, σφάλματος γείωσης τόξου, σφάλματος γείωσης αντίστασης κ.λπ.

3- Εργασιακή για σπασμένη γραμμή, να υποβάλει αίτηση για την υποκαταστήματα γραμμή

4. Υπερ-χαμηλή συχνότητα σήμα για να αποφευχθεί η επίδραση του πυκνωτή.

5. Αναδημιουργεί σφάλμα από σήμα υψηλής τάσης, εύκολο να εντοπιστεί

6Ασφαλής πομπός με λειτουργία μαύρου και βραχυκυκλώματος

7. Υψηλή ευαισθησία αισθητήρα, ανοιχτή σχεδίαση και εύκολο να κρεμαστεί στην γραμμή

8Ασύρματη μετάδοση, ασφαλής και αξιόπιστη

9. Ευέλικτη παροχή ενέργειας. Ο πομπός λειτουργεί με ηλεκτρική ενέργεια και ηλεκτρική γεννήτρια. Ο αισθητήρας και ο δέκτης λειτουργούν με ξηρή μπαταρία

10Ελαφρύ και εύκολο να μεταφερθεί.

11Ο δέκτης έχει μεγάλη οθόνη LCD, η οποία μπορεί να δείξει την τρέχουσα μορφή κύματος και την τρέχουσα τιμή.

ΙΙ. Τεχνικά δεδομένα

1Ακριβότητα τοποθεσίας:0.2m

2Προδιαγραφή του πομπού:
τάση ανοικτού κυκλώματος: βασικό κύμα ισχύος 0~28kV
ρεύμα βραχυκυκλώματος: βασικό κύμα ισχύος 0~35mA ((πυρσόρροπη συνεχής, μέγιστη τιμή 100mA)
συχνότητα εξόδου:1Hz

3Απόσταση επικοινωνίας μεταξύ δέκτη και πομπό:≥ 30m

4Δύναμη του πομπού: AC 220V ή ηλεκτρική γεννήτρια

5Δύναμη μεταφοράς: Μέγιστο 900 W.

6Δύναμη παροχής αισθητήρα: τρεις αλκαλικές μπαταρίες AAA

7Δύναμη τροφοδοσίας δέκτη: πέντε αλκαλικές μπαταρίες AA

8Μέγεθος: πομπός 455mmx355mmx310mm
Αισθητήρας 180mmx100mmx35mm
Πιστοποιητής 205mmx200mmx35mm

9. βάρος: πομπό 15kg
Αισθητήρας 0,45kg
Αποδέκτης 0,45kg

10. Προϋποθέσεις εργασίας:

Θερμοκρασία -10°C-40°C

Η υγρασία είναι 5-90%

Υψόμετρο ≤4500m

ΙΙΙ. Τεχνικό πλεονέκτημα

1. Καλή λύση για τον εντοπισμό της ενιαίας φάσης σε σφάλμα γης
2. Εφαρμόζεται σε εναέριες γραμμές μικρού ρεύματος.
3. Χρησιμοποιείται για να εντοπίσει το σφάλμα της γης όταν η γραμμή σπάσει όταν ένα σφάλμα γείωσης μονοφασικής συμβαίνει
