Τόπος καταγωγής: | Ningbo, Κίνα |
Μάρκα: | Ningbo Suntech Power |
Πιστοποίηση: | ISO9001 |
Αριθμό μοντέλου: | S180 |
Ποσότητα παραγγελίας min: | Μια μονάδα |
---|---|
Τιμή: | Negotiable |
Συσκευασία λεπτομέρειες: | Εξαγωγική τυποποιημένη ξύλινη θήκη με απαλλαγή από φυματίωση |
Χρόνος παράδοσης: | 10-15 εργάσιμες ημέρες |
Όροι πληρωμής: | Τ/Τ |
Δυνατότητα προσφοράς: | 10 σύνολα/μήνα |
Ονομασία του προϊόντος: | Δοκιμαστής αναγνώρισης καλωδίων χωρίς τροφοδοσία | Appilcation: | Ταυτοποίηση ακολουθίας φάσης καλωδίου υψηλής τάσης |
---|---|---|---|
Υψηλό φως: | Δοκιμαστής αναγνώρισης καλωδίων χωρίς τροφοδοσία,Μηχανή δοκιμής υψηλής τάσης ISO9001,Μετρητής ακολουθίας φάσης καλωδίου |

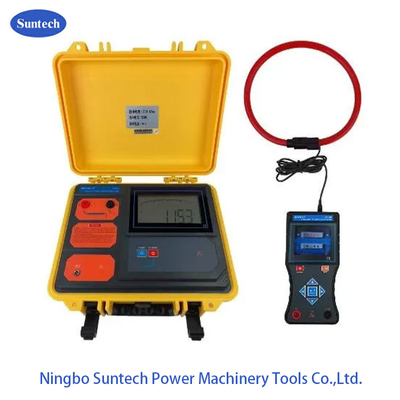

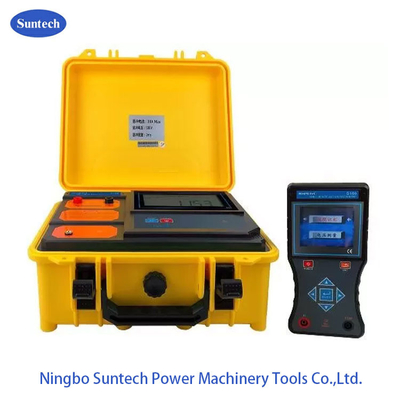

Δοκιμαστής αναγνώρισης καλωδίου χωρίς τροφοδοσία, αναγνώστης καλωδίου, αναγνώστης ακολουθίας φάσης καλωδίου υψηλής τάσης
Ι. Εισαγωγή του προϊόντος
Ο αναγνωριστής καλωδίων S180 έχει σχεδιαστεί για μηχανικούς καλωδίων ισχύος και εργαζόμενους σε καλωδιακές εγκαταστάσεις για την επίλυση τεχνικών προβλημάτων με την αναγνώριση καλωδίων.Ο χρήστης μπορεί να προσδιορίσει με ακρίβεια ένα από τα καλώδια στόχο από πολλά καλώδια μέσω του οργάνου, και να αποφευχθεί το τυχαίο πριονισμό του καλωδίου και η πρόκληση σοβαρών ατυχημάτων.Η ταυτοποίηση του καλωδίου αρχίζει με τη λειτουργία και στα δύο άκρα του καλωδίου και πρέπει να διασφαλίζει ότι οι διπλοί αριθμοί στα δύο άκρα του καλωδίου είναι ακριβείς.Όσο αξιόπιστη κι αν είναι η μνήμη του προσωπικού πεδίου, δεν μπορεί να αντικαταστήσει την αναγνώριση των επαγγελματικών οργάνων.Το προϊόν αυτό είναι κατάλληλο μόνο για την επί τόπου αναγνώριση καλωδίων που έχουν απενεργοποιηθεί. Απαγορεύεται αυστηρά η σύνδεση του αναγνωριστικού καλωδίου με το καλώδιο τροφοδοσίας!
Ο πομπός χρησιμοποιεί την αρχή του παλμικού ρεύματος για να εισάγει ένα σήμα παλμικού ρεύματος στον πυρήνα του καλωδίου.Αυτό το ρεύμα παράγει ένα ηλεκτρομαγνητικό πεδίο γύρω από το καλώδιο στόχο για ανίχνευση και ταυτοποίηση από τον δέκτη και την ευέλικτη τωρινή ζυγαριάΤο πομπό είναι ενσωματωμένο σε ένα ειδικό σχεδιασμό εργαλειοθήκης, χρησιμοποιώντας πλαστικό πολυπροπυλένιο ως πρώτη ύλη.προσθήκη νέου συνθετικού γεμιστήρα σε ένα καλούπι έγχυσης, η οποία έχει μικρή πυκνότητα, αντοχή, ακαμψία, σκληρότητα, αντοχή στην φθορά, αντοχή στη θερμότητα και απομονωτική απόδοση.και το ξενιστικό μεγάλη LCD εμφανίζει την υπόλοιπη ισχύ της μπαταρίας σε πραγματικό χρόνο, και το λευκό φως και το δυναμικό σήμα του σήματος μετάδοσης είναι σαφή με μια ματιά.
Ο δέκτης είναι μια φορητή συσκευή με 3,5 ιντσών έγχρωμη οθόνη LCD που εμφανίζει δυναμικά τις τρέχουσες σχετικές πληροφορίες.αυτόματη ανίχνευση και αναγνώριση καλωδίου-στόχου σε πραγματικό χρόνοΜε λειτουργία ανίχνευσης τάσης εναλλασσόμενου ρεύματος, εύρος AC 0,01V ~ 600V (50Hz / 60Hz).
The flexible current clamp is a Rockwell coil with excellent transient tracking capability to quickly identify the pulse current generated by the transmitter for thick cables or irregularly shaped conductorsΗ εσωτερική διάμετρος του σαγόνου είναι περίπου 200 mm, και το καλώδιο φ200 mm ή λιγότερο μπορεί να σφραγιστεί.
Ειδική σημείωση: Σύμφωνα με την αρχή σχεδιασμού του εν λόγω οργάνου, ο αναγνωριστικός αριθμός καλωδίου περιορίζεται στο καλώδιο του οποίου το καλώδιο-στόχο είναι διακοπή ρεύματος.Παρακαλούμε επιβεβαιώστε ότι το καλώδιο στόχου ανήκει σε αυτό το εύρος πριν τη χρήσηΚατά την αναγνώριση, πρέπει να χρησιμοποιείτε τόσο τον πομπό όσο και τον χειροκίνητο δέκτη του οργάνου.
ΙΙ. Αρχή του προϊόντος
III. Τεχνικά χαρακτηριστικά
1.Οι όροι αναφοράς και οι όροι εργασίας
Περιεχόμενο | Όρος αναφοράς | Συνθήκες εργασίας |
Θερμοκρασία περιβάλλοντος | 23°C±1°C | -10°C-40°C |
Περιβαλλοντικά υγρά | 40% 60% | < 80% |
Μετρούμενη συχνότητα τάσης | 50Hz±1Hz | 10Hz ̇ 1000Hz |
Δραστηριακή τάση δέκτη
|
7.4V±0,5V | 7.4V±1V |
Δραστηριώδης τάση του πομπού | 11.1V±0.7V | 11.1V±1.5V |
Εξωτερικά ηλεκτρικά πεδία, μαγνητικά πεδία | Πρέπει να αποφεύγεται | |
Θέση καλωδίου που πρέπει να δοκιμαστεί | Το καλώδιο υπό δοκιμή βρίσκεται στο περίπου γεωμετρικό κέντρο του σαγόνου |
2.Προδιαγραφή του πομπού
Εργασίες | Παράγει σήμα παλμού ρεύματος· εμφανίζει την εναπομείναντα τάση της μπαταρίας |
Ηλεκτρική τροφοδοσία | DC 12,6V μεγάλης χωρητικότητας επαναφορτιζόμενη μπαταρία λιθίου, διεπαφή φόρτισης συνεχούς ρεύματος, πλήρως φορτισμένη για περίπου 8 ώρες συνεχούς λειτουργίας |
Τρόπος εμφάνισης | Μεγάλη οθόνη LCD που δείχνει την εναπομείναντα τάση της μπαταρίας, λευκό φως πίσω |
Τεχνική ένταση | 500V |
ρεύμα παλμού | Μέγιστο 30A (ανάλογα με την τιμή της αντίστασης του βρόχου) |
Συχνότητα παλμού |
40 φορές / λεπτό
|
Διάμετρος παλμού | 2 ms |
Διάρκεια δοκιμαστικής γραμμής | 3 μέτρα |
Θερμοκρασία λειτουργίας | -25°60°C |
Κατάσταση αποθήκευσης | -20°C~50°C, ≤95%RH, χωρίς συμπύκνωση |
Διάσταση | 320 mm × 275 mm × 145 mm |
Βάρος | 2.5 κιλά |
ισχύς μπαταρίας | Θυμίστε την μπαταρία όταν η τάση της μπαταρίας είναι χαμηλότερη από 9,5V |
Απομόνωση | ≥ 100MΩ μεταξύ της γραμμής οργάνου και του περιβλήματος της κάλυψης |
Υιοθετεί πρότυπο | IEC 61010-1 CAT III 600V,IEC 61010-031,IEC 61326 |
3.Προδιαγραφή του δέκτη
Χρήση | Ανίχνευση σήματος παλμού ρεύματος, μέτρηση τάσης εναλλασσόμενου ρεύματος |
Ηλεκτρική τροφοδοσία | DC 7,4V μεγάλης χωρητικότητας επαναφορτιζόμενη μπαταρία λιθίου, διεπαφή φόρτισης USB, πλήρως φορτισμένη για περίπου 8 ώρες συνεχούς λειτουργίας |
Κατηγοριοποιημένο ρεύμα | Περίπου 180mA μέγιστο |
Τρόπος εμφάνισης | 30,5-ιντσών πραγματική έγχρωμη οθόνη LCD, δυναμική ένταση σήματος οθόνης |
Διάσταση | Μηχανή υποδοχής: 207mm × 101mm × 45mm |
Ελαστικός τερματικός σφιγκτήρας: διάμετρος καλωδίου περίπου 12,5 mm | |
Ελαστική σύσφιξη ρεύματος με εσωτερική διάμετρο τροχιάς | φ200 mm |
μήκος γραμμής
|
Ευέλικτο μήκος κυλίνδρου κυλίνδρου: 2m |
μήκος πένας πίνακα δοκιμής τάσης: 1m (ένα για κάθε μαύρο και κόκκινο) | |
Πεδίο ανίχνευσης | Η τροχιά μπορεί να ανιχνεύσει ένα σήμα παλμού με αντίσταση βρόχου από 0 Ω έως 2 kΩ. |
Πεδίο δοκιμής τάσης | Δρομολογιακό ρεύμα 0,01V ̇ 600V ((50Hz/60Hz) |
Ακριβότητα δοκιμής τάσης | ±1%±1dgt |
Ποσοστό ανίχνευσης | Περίπου 1 δευτερόλεπτο / φορά |
Προσαρμογή κέρδους | Επίπεδο 5, πατήστε τα αριστερά και τα δεξιά πλήκτρα βέλους για να ρυθμίσετε τη μεγέθυνση του σήματος |
φωτεινότητα LCD | Πατήστε τα πλήκτρα βέλος προς τα πάνω και προς τα κάτω για να ρυθμίσετε τη φωτεινότητα του φως της οθόνης LCD |
Αυτόματη απενεργοποίηση | Μετά από περίπου 15 λεπτά ενεργοποίησης, ο μετρητής κλείνει αυτόματα για να μειώσει την κατανάλωση μπαταρίας. |
τάση μπαταρίας | Όταν η τάση της μπαταρίας είναι χαμηλότερη από 6,5V, η τάση της μπαταρίας είναι χαμηλή και εμφανίζεται το σύμβολο που υπενθυμίζει την φόρτιση της μπαταρίας. |
Θέρμανση και υγρασία εργασίας | -10 °C ~ 40 °C· κάτω του 80% Rh |
Θέρμανση και υγρασία αποθήκευσης | -10°C-60°C, κάτω του 70% Rh |
Βάρος | Μηχανή υποδοχής:370g ((με μπαταρία) |
Τρέχουσα σύσφιξη:172g | |
Απομόνωση | ≥ 100MΩ μεταξύ της γραμμής οργάνου και του περιβλήματος της κάλυψης |
Υιοθετεί πρότυπο | IEC 61010-1 CAT III 600V,IEC 61010-031,IEC 61326 |

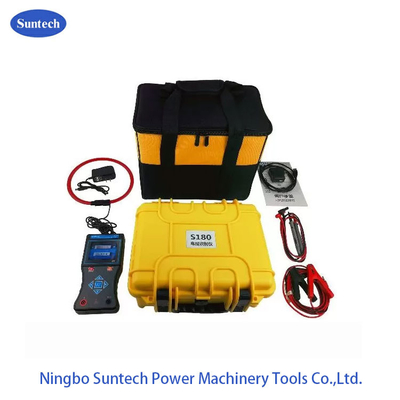

IV. Σύνθεση
Δοκιμαστικό
Αισθητήρας δέκτη 1 σύνολο
Συσκευή εργαλείων 1 σύνολο
Δοκιμαστική γραμμή 2 τεμάχια (κόκκινο και μαύρο)
Ελαστικός σφραγίστης ρεύματος 1 τεμάχιο
Φορτιστή USB 9V, καλώδιο φόρτισης 1 σετ
12.6V φορτιστή 1 τεμάχιο
7.4V μπαταρία λιθίου 1η ομάδα (μέσα στον δοκιμαστή)
11.1V μπαταρία λιθίου 1η ομάδα (μέσα στον δοκιμαστή)
Εγχειρίδιο, κάρτα εγγύησης, πιστοποιητικό 1 σύνολο
