Εξοπλισμός δοκιμής καλωδίων πολύ χαμηλής συχνότητας υψηλής τάσης

Λεπτομέρειες:

Τόπος καταγωγής:	Ningbo, Κίνα
Μάρκα:	Ningbo Suntech Power
Πιστοποίηση:	ISO9001
Αριθμό μοντέλου:	Διάταξη VLF-80KV

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	Μια μονάδα
Τιμή:	Negotiable
Συσκευασία λεπτομέρειες:	Εξαγωγική τυποποιημένη ξύλινη θήκη με απαλλαγή από φυματίωση
Χρόνος παράδοσης:	15-20working ημέρες
Όροι πληρωμής:	Τ/Τ
Δυνατότητα προσφοράς:	20 σύνολα/μήνας

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Αρχή δοκιμής:	Πολύ χαμηλή συχνότητα	Χρήση:	Δοκιμασία τάσης αντοχής AC
Αντικείμενο δοκιμής:	35KV και κάτω καλώδιο και γεννήτρια	Συστατικό:	Ελεγκτής, ενισχυτής HV, αντισταθμιστικό πυκνωτή φορτίου
Συχνότητα δοκιμής:	0.1Hz, 0.05Hz, 0.02Hz	Μέγιστη τάση δοκιμής:	0 ~ 80KV
Ακριβότητα:	± (3% της πλήρους κλίμακας +0,5 KV)	Μαξ, δουλεύω.:	60 λεπτά
Υψηλό φως:	Αναγνωριστικό καλωδίου χαμηλής συχνότητας 80KV , Εξοπλισμός δοκιμής καλωδίων υψηλής τάσης 0 , 02 Hz

Λεπτομερή περιγραφή του προϊόντος

Αρχή δοκιμής:	Πολύ χαμηλή συχνότητα	Χρήση:	Δοκιμασία τάσης αντοχής AC
Αντικείμενο δοκιμής:	35KV και κάτω καλώδιο και γεννήτρια	Συστατικό:	Ελεγκτής, ενισχυτής ΥΔ, αντισταθμιστικός πυκνωτής φορτίου
Συχνότητα δοκιμής:	0.1Hz, 0.05Hz, 0.02Hz	Μέγιστη τάση δοκιμής:	0 ~ 80KV
Ακριβότητα:	± (3% της πλήρους κλίμακας +0,5 KV)	Δουλεύοντας:	60 λεπτά
Υψηλό Φως:	ανιχνευτής υπόγειων καλωδίων , αναγνωριστικό καλωδίου υψηλής τάσης

Εξοπλισμός δοκιμής καλωδίων πολύ χαμηλής συχνότητας υψηλής τάσης, εξοπλισμός δοκιμής αποδοχής, δοκιμαστής καλωδίων VLF

Ι. Εφαρμογή:

Το μοντέλο VLF-80KV/0.1Hz έχει σχεδιαστεί για την εκτέλεση δοκιμών αντοχής στην τάση με τεχνολογία πολύ χαμηλών συχνοτήτων γιαΔύναμηgηλεκτροπαραγωγούς ή35KV και κάτω από το καλώδιο ρεύματος XLPE.Σε σύγκριση με το δοκιμαστικό σετ Hipot σε συχνότητα κύριας ισχύος, το δοκιμαστικό σετ VLF HV χρειάζεται μόνο πολύ μικρή χωρητικότητα ισχύος δοκιμής ((Σχεδόν 1/500 θεωρητικά).Το μέγεθός και το βάρος του μειώνονται επίσης σημαντικά.Ιδιαίτερα η εμφάνιση της παρακολούθησης μπορεί να ανακαλύψει την γεννήτρια μόνωση ανώμαλα φαινόμενα όπως επιφανειακή κορώνα, εκκένωση και ούτω καθεξής.

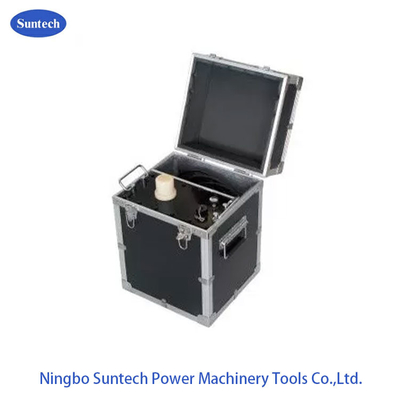

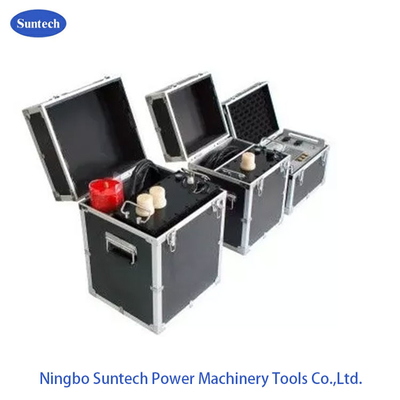

Το τεστ αποτελείται από ένα κουτί ελέγχου, δύο ενισχυτές HV, έναν πυκνωτή αντιστάθμισης και μια ράβδο εκκένωσης.Έχει εξαιρετικές επιδόσεις..

Απαγορεύεται η αύξηση της τάσης χωρίς φορτίο ή η σύνδεση με αντίστοιχο φορτίο.Προαιρετικός πυκνωτής είναι απαραίτητο για τη σύνδεση.

Μέχρι στιγμής, το σχεδιασμένο τεστ αποτελεί επίσης πολλάδιαφορετικό μοντέλο σειράςΣύμφωνα με τις διαφορετικές εφαρμογές δοκιμής αντοχής μέσω του HV booster αριθμό διαμορφώσεων σε κάθε σύνολο, Το παρόμοιο μοντέλο μπορεί να δει άλλο τυπικό μοντέλο στην ακόλουθη ρήτρα.

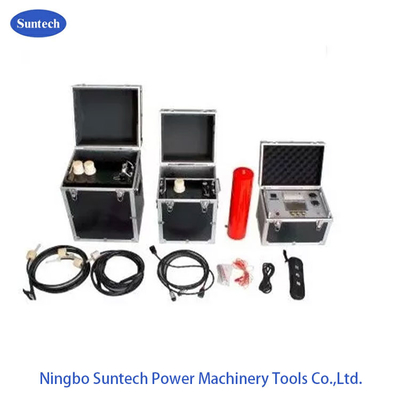

Πίνακας προμηθειών του παρόντος υποδείγματος:

Σν	Περιγραφή	Ποσότητα
1	Μονάδα μέτρησης και ελέγχου VLF	1	μονάδα
2	50KV HV Booster	1	μονάδα
2	30KV HV Booster	1	μονάδα
3	Ράβδος εκφόρτωσης	1	μονάδα
4	Δυναμικό φορτίου, 0,04μF	1	μονάδα
5	Δοκιμαστικά/καλώδια σύνδεσης HV	1	σύνολο
6	Δικτυακό καλώδιο γης	1	μονάδα
7	20Α Φυτέ	5	μονάδα
8	Χαρτί εκτύπωσης	2	μονάδα
9	Εγχειρίδιο	1	μονάδα
10	Έκθεση εργοστασιακής δοκιμής	1	μονάδα

ΙΙΙ. Χαρακτηριστικό του προϊόντος:

Ηλεκτρονική μετατροπή συχνοτήτων
Ελέγχεται από μικροεπεξεργαστή
Δύο ενισχυτές HV, εξόδου 90KV σε σειρά ή 40KV/50KV για ένα μόνο

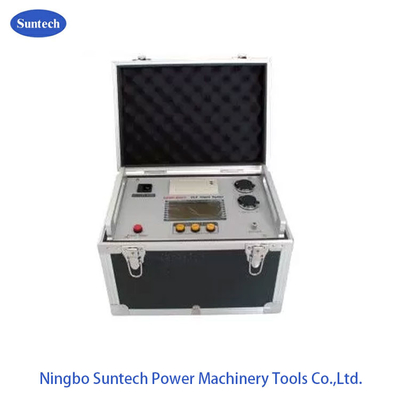

Μεγάλη οθόνη LCD
Έκδοση κύματος sinus
Προστασία κατά της υπερτάσης, χρόνος δράσης μικρότερος των 20 ms
Πάνω από την προστασία του ρεύματος τόσο για την πλευρά εισόδου όσο και για την πλευρά εξόδου, ο χρόνος δράσης είναι μικρότερος από 20 ms
Η μορφή ρεύματος εξόδου/κυμάτων τάσης δειγματοληφθεί από την πλευρά της υψηλής τάσης απευθείας
Αντίσταση περιορισμού ρεύματος HV στο εσωτερικό
Μικροτυπογράφημα στο εσωτερικό
Η τάση εξόδου δεν επηρεάζεται από το χωρητικό ρεύμα κατά τη διάρκεια της δοκιμής, δεδομένου ότι το σχέδιο αρνητικής ανάδρασης κλειστού κυκλώματος

VI. Προαιρετικό μοντέλο και εύρος δοκιμής:

Σχήμα	Πιο υψηλή τάση	Πεδίο μέτρησης	Βάρος	Πεδίο αντικειμένων δοκιμής
Επικεφαλής	30KV	0.1Hz,≤ 1,1μF	Ελεγκτής: 4 kg Ενισχυτικό: 25 kg Μέγεθος: LWH 323174323	10KV και χαμηλότερη τάση Καλώδιο, γεννήτρια.
		00,05 Hz, ≤ 2,2 μF
		00,02 Hz, ≤ 5,5 μF
VLF-50	50KV	0.1Hz,≤ 1,1μF	Ελεγκτής: 6 kg Ενισχυτικό: 45 kg Μέγεθος: LWH 357210365	15.75KV και κάτω από τάση καλώδιο, γεννήτρια
		00,05 Hz, ≤ 2,2 μF
		00,02 Hz, ≤ 5,5 μF
ΒLF-60	60KV	0.1Hz,≤ 1,1μF	Ελεγκτής: 6 kg Ενισχυτικό: 50 kg Μέγεθος: LWH 357220370	18KV και κάτω από τάση καλώδιο, γεννήτρια
		00,05 Hz, ≤ 2,2 μF
		00,02 Hz, ≤ 5,5 μF
VLF- 80	80KV	0.1Hz,≤ 1,1μF	Ελεγκτής: 8 kg Ενισχυτικό: 90 kg Μέγεθος: LWH 357240390	35KV και κατώτερη τάση καλώδιο, γεννήτρια

V.Σχήμα σύνδεσης δοκιμής

1Για καλώδιο XLPE κάτω από τάση δοκιμής 80KV

Very Low Frequency High Voltage Cable Testing Equipment , Vlf Cable Testing Equipment 0

2Για τον στατήρα γεννήτριας κάτω από τάση δοκιμής 50KV
Very Low Frequency High Voltage Cable Testing Equipment , Vlf Cable Testing Equipment 1

VI.Επιλογή μοντέλου δοκιμής

1Για δοκιμή καλωδίων

Ο τύπος κορυφαίας τάσης δοκιμής: Umax=3U₀,

Ο₀=Ενιαία φάση ονομαστικής τάσης καλωδίου

Χρόνος δοκιμής: 60 λεπτά

2Για τον στατήρα γεννήτριας

Ο_δοκιμή=1,414*βKU₀,

Ο_δοκιμή---- κορυφαία τάση δοκιμής 0,1 Hz (kV),

β-------0.1Hz και 50Hz συντελεστής ισοδύναμης τάσης, συνήθως λαμβάνοντας 1.2;

Συνήθως παίρνω 1,3 προς 1.5Συνήθως παίρνετε 1.5;

Uo----- Η ονομαστική τάση (kV) των τυλιγμών στατορίων γεννήτριας:
