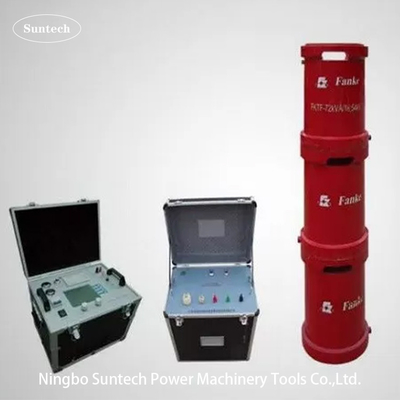

Μεταφορτωμένο εξοπλισμό δοκιμής καλωδίων υψηλής τάσης, ελαφρύ βάρος δοκιμής καλωδίων MV

Φορητό τεστ δοκιμής αντοχής τάσης με μεταβλητή συχνότητα για δοκιμές καλωδίων MV και υποσταθμών ηλεκτρικής ενέργειας

Ι. Χρήση του προϊόντος

Η φορητή συσκευή δοκιμής συντονισμού σειράς μεταβλητής συχνότητας FKTF έχει ως κύριο σκοπό τη δοκιμή τάσης εναλλασσόμενου ρεύματος για ηλεκτρικό εξοπλισμό και ηλεκτρικά συστήματα κάτω των 110kv.Οι αντιδραστήρες και οι μετασχηματιστές διέγερσης χρησιμοποιούν ξηρό τύπου επωξική ρητίνη πλήρωσης, μικρού μεγέθους και ελαφρού βάρους, είναι διαθέσιμη για μετακίνηση πεδίου, σειρά ή παράλληλη σύνθεση, η οποία μπορεί να ανταποκριθεί στις απαιτήσεις δοκιμής όχι μόνο του μετασχηματιστή, του GIS, του διακόπτη,αμοιβαίο επαγωγικό και βούσκα, αλλά και του καλωδίου κάτω των 110kv

ΙΙ. Εφαρμόσιμα αντικείμενα

• Διάταξη 5 του κανονισμού (ΕΚ) αριθ. 715/2009
• ΓΙΣ, διακόπτης, αμοιβαίος επαγωγός, μετασχηματιστής κάτω των 110kV
• Μικρές και μεσαίες γεννήτριες και κινητήρες

ΙΙΙ. Κύρια στοιχεία

• Πηγή ισχύος μεταβλητής συχνότητας
• μετασχηματιστή διέγερσης,
• Αντιδραστήρες σταθερής επαγωγικότητας
• Διαχωριστής τάσης χωρητικότητας

• Φορητή σχεδίαση, μικρότερη από 50 kg για κάθε στοιχείο, βολική για δοκιμή αντοχής στην τάση πεδίου
• Μοντωδική δομή που χρησιμοποιείται από τον αντιδραστήρα, βολική και ευέλικτη
• Δοκιμαστική συχνότητα: 30 ∼ 300 Hz
• Η μορφή κύματος εξόδου είναι κύμα sinus, συντελεστής απόκλισης της μορφής κύματος ≤ 1%
• Ελάφρυνση της καλωδίωσης και της λειτουργίας
• Υψηλός βαθμός αυτοματοποίησης δοκιμών, έξυπνη πηγή ισχύος μεταβλητής συχνότητας, καλή σταθερότητα, πλήρης λειτουργία προστασίας
• Δυνατότητα αναζήτησης δεδομένων.

VI. Γενικά τεχνικά δεδομένα

1. Ονομαστική χωρητικότητα: OEM·
2. Η ισχύς εισόδου: τριφασική τάση 380V, συχνότητα 50Hz.
3. Ονομαστική τάση: 18KV, 27KV, 54KV, 50KV, 80KV, 100KV κάθε μία για παραγγελία
4. Κατηγορία ισχύος: OEM.
5. Εργασιακή συχνότητα: 30-300 Hz.
6. Φόρμα κύματος εξόδου συσκευής: κύμα sinus
7. Ποσοστό στρέβλωσης της μορφής κύματος: ποσοστό στρέβλωσης της μορφής κύματος της τάσης εξόδου ≤ 1%·
8. Διάρκεια εργασίας: συνεχείς 60 λεπτά επιτρέπονται υπό ονομαστικό φορτίο· υπέρταση 1,1 φορές 1 λεπτό.
9. Αύξηση θερμοκρασίας: αύξηση θερμοκρασίας ≤ 65K μετά από συνεχή λειτουργία για 60 λεπτά με ονομαστικό φορτίο.
10. συντελεστής ποιότητας: η ίδια η συσκευή Q≥30 (f=45Hz) ·
11. Δραστηριότητα προστασίας: Προστασία από υπερστροφή, υπερφόρτιση και επανάληψη του δοκιμαζόμενου προϊόντος για το δοκιμαζόμενο προϊόν (βλέπε το τμήμα τροφοδοσίας με μεταβλητή συχνότητα για λεπτομέρειες).
12. Ακριβότητα μέτρησης: αποτελεσματική τιμή συστήματος 1.5;

V. Κύρια συστατικά: (π.χ. σύνολο δοκιμών FKTF-108KVA/27KV, 54KV, 108KV)
