Δοκιμαστικό σύνολο αντηχίας εναλλασσόμενου ρεύματος, εξοπλισμός δοκιμής καλωδίων υψηλής τάσης, σύνολο δοκιμής αντοχής στην τάση εναλλασσόμενου ρεύματος
Ι. Εφαρμογή:
Το σύνολο δοκιμών συντονισμού εναλλασσόμενου ρεύματος είναι ένα είδος εξοπλισμού δοκιμών καλωδίων υψηλής τάσης για εφαρμοσμένη τάση αντίστασης, το οποίο μπορεί να ταξινομηθεί ως σύστημα δοκιμών συντονισμού μεταβλητής συχνότητας και μεταβλητής επαγωγικότητας.Το πρώτο ρυθμίζεται σε συντονισμό με ρύθμιση της συχνότητας δοκιμής και το δεύτερο με ρυθμιζόμενη επαγωγικότηταΔιαφορετικοί τρόποι ρύθμισης οδηγούν στον ίδιο στόχο, δηλαδή, μεγάλη ισχύς μπορεί να επιτευχθεί στο αντικείμενο δοκιμής εισάγοντας τροφοδοσία μικρής ισχύος.
Για αντικείμενα δοκιμής μεγάλης χωρητικότητας όπως καλώδιο XLPE HV,η μεγαλύτερη δυσκολία για την υιοθέτηση δοκιμής αντοχής τάσης εναλλασσόμενης τάσης ως δοκιμή αποδοχής για μονωτικό καλώδιο XLPEΓια παράδειγμα, δεδομένου ότι ένα καλώδιο XLPE 630mm2, 110kV με χωρητικότητα 0,188uF/kM, η παράμετρος δοκιμής κάθε καλωδίου είναι 2,9MVA/128kV/22.7Α εάν το μήκος του καλωδίου είναι 3χλμ.Μετά υπάρχει το συμπέρασμα ότι είναι αδύνατο να γίνει δοκιμή πεδίου με τον παραδοσιακό τρόπο.και με υψηλό συντελεστή ποιότητας (Q) από την άλλη, η απαιτούμενη χωρητικότητα της τροφοδοσίας ισχύος εισόδου είναι 1/Q της ισχύος δοκιμής, έτσι ώστε να είναι διαθέσιμες δραματικές μειώσεις του όγκου και του βάρους των εξοπλισμού δοκιμής, ιδανικές για δοκιμές πεδίου.
Η εταιρεία Fanke διαθέτει πολυετή εμπειρία στην κατασκευή αυτού του τύπου εξοπλισμού δοκιμών, προσαρμόζει ειδικά είδη αυτού του εξοπλισμού σύμφωνα με τις απαιτήσεις τηςτις ανάγκες δοκιμών των διαφόρων πελατώνΤα εξαρτήματα των συστημάτων μπορούν επίσης να παραγγελθούν ξεχωριστά.
ΙΙ. Κύρια συστατικά Δοκιμαστικό σύνολο αντηχίας εναλλασσόμενου ρεύματος με μεταβλητή συχνότητα
1Μετασχηματιστής απομόνωσης

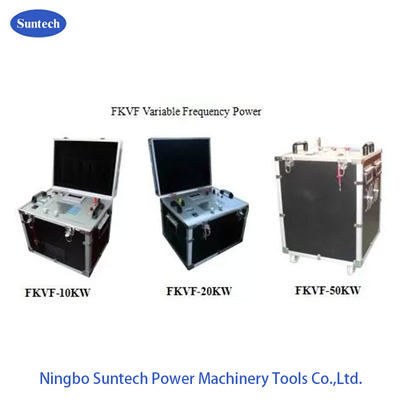

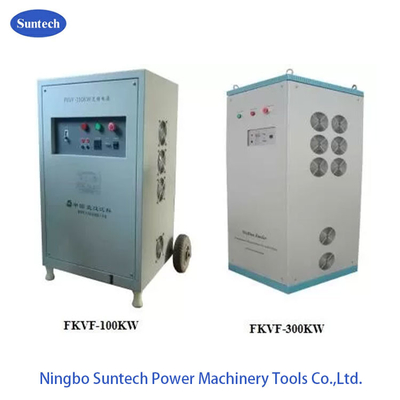

2. Πηγή ισχύος μεταβλητής συχνότητας
3Μετασχηματιστής διέγερσης.

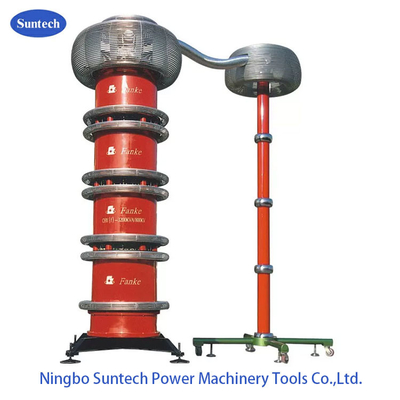

4Ομάδα αντιδραστήρα δοκιμής HV(ανακουφιστής συντονισμού)
5Διαχωριστής τάσης
6Προαιρετικό μέρος
6.1 Συμπιεστής φορτίου
6.2 Ενεργοποιητής αποκλεισμού αμβλυσμού HV
Σημείωση:
Ο πυκνωτής φορτίου μπορεί να είναι προαιρετικός όταν η γραμμή μικρού φορτίου δοκιμάζεται ή χρειάζεται αναλογικό φορτίο για τον έλεγχο της συχνότητας δοκιμής.
2) Ο αντιδραστήρας δοκιμής μπορεί να παραχθεί για να είναι 130KV,150KV,155KV,200KV, 250KV, 300KV, 350KV, 400KV για κάθε κομμάτι ονομαστική τάση σύμφωνα με το διαφορετικό πεδίο εφαρμογής του δοκιμαζόμενου αντικειμένου ή των απαιτήσεων του πελάτη.το ονομαστικό ρεύμα κάθε αντιδραστήρα HV μπορεί να είναι 1 ~ 5A,10A,15A,20A,25A,30A
Το κύκλωμα δοκιμής είναι το εξής:
VF: Πηγή τροφοδοσίας ισχύος μεταβλητής συχνότητας που αποτελεί μέρος ελέγχου και μέτρησης στο κυκλώμα δοκιμής.
T: Μετασχηματιστής διέγερσης που παρέχουν την τάση διέγερσης για τον αντιδραστήρα δοκιμής HV
L: Πυραυλικός αντιδραστήρας δοκιμής ο οποίος είναι η αντηχητική επαγωγικότητα στο κύκλωμα LC και παράγει την τάση δοκιμής
Cx: Ελεγχόμενος εξοπλισμός
MOA1: Ο αντιφωτισμός είναι το προστατευτικό μέρος του μετασχηματιστή διέγερσης
C1,C2: Μοιραστής τάσης ((C1 είναι βραχίονας υψηλής τάσης,C2 είναι βραχίονας χαμηλής τάσης) που είναι μέρος μέτρησης τάσης HV
ΙΙΙ. Εφαρμοσμένη περιοχή αντικειμένων δοκιμής
- Καλώδια μεγάλων αποστάσεων 110 kV ~ 400 kV
- 110kV ~ 500kV HV GIS
- Κοντενσέρες ζεύξης HV 110-220 kV
- 110kV ~ 500kV Συμπιεστήρας Μετασχηματιστής τάσης (CVT)
Πλεονεκτήματα και χαρακτηριστικά:
- Σχεδιασμός κλωστοειδούς ξύλου για την επέκταση της χωρητικότητας
- Μεγάλη θερμική χωρητικότητα για μακρά συνεχή ώρα λειτουργίας
- Παράγοντας ποιότητας:Q≥100(στην f=30Hz)
- Το μικρό μέγεθος και το ελαφρύ βάρος είναι εύκολο για δοκιμές πεδίου.
- Περιοχή συχνότητας εργασίας:20-300Hz

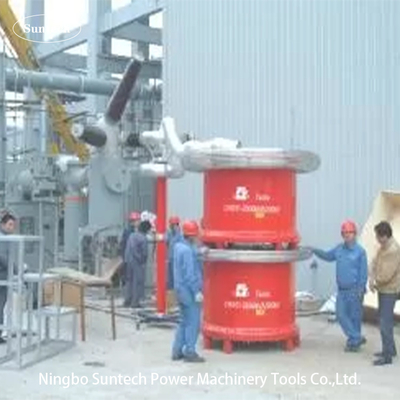

Αριθμός δοκιμής πεδίου
Σημείωση: 750KV / 5A AC συνδυασμός δοκιμής συντονισμού με μεταβλητή συχνότητα από τον Fanke
