Τοποθετητής αποστάσεως σφάλματος υπόγειου καλωδίου, ανιχνευτής σφάλματος καλωδίου διανομής 8G αποθήκευση

Διάκριση διαδρομής υπόγειου καλωδίου και απόστασης σφάλματος καλωδίου, ανιχνευτής σφάλματος καλωδίου διανομής

Ι. Εφαρμογή:

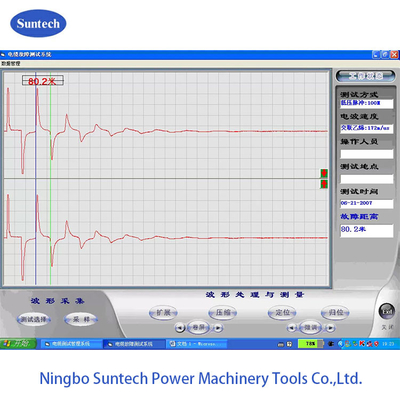

Ο εντοπιστής απόστασης σφάλματος καλωδίου FKDL2000 είναι ένα είδος ολοκληρωμένης συσκευής δοκιμής, η οποία είναι κατασκευασμένη από τον ξενιστή δοκιμής ανίχνευσης σφάλματος, γεννήτη σήματος ανίχνευσης διαδρομής καλωδίου,δέκτης σήματος εντοπισμού διαδρομής καλωδίου και εντοπιστής σφαλμάτων καλωδίου, κλπ.Η συσκευή υποδοχής, συμπεριλαμβανομένου του ενσωματωμένου υπολογιστή, της γεννήτριας παλμών χαμηλής τάσης και του επεξεργαστή δεδομένων,χρησιμοποιείται για τη δοκιμή της απόστασης σφάλματος και τη μέτρηση του μήκους του καλωδίου και της ταχύτητας διάδοσης κύματος στο καλώδιο.Το σήμα sinus wave με συχνότητα 30KHz και μέγιστη ακτίνα πλάτους 30V που παράγεται από τη γεννήτρια σήματος διαδρομής χρησιμοποιείται για την εύρεση της διαδρομής του καλωδίου.και χρησιμοποιείται για να βρείτε το καλώδιο louding και να εκτιμήσει το βάθος ταφή καλώδιοΟ εντοπιστής ελαττωμάτων χρησιμοποιείται για την ακριβή τοποθέτηση ελαττωμάτων.Ο τρόπος ανίχνευσης του έχει τρία είδηΕναλλακτικό μέρος είναι η υψηλής τάσης ενισχυτής συνεχούς ρεύματος και το ντουλάπι ελέγχου,που χρησιμοποιείται για την παροχή τάσης αποσύνδεσης για την αύξηση της μόνωσης που έχει υποστεί ζημιά και είναι εύκολο να επισκευαστεί..

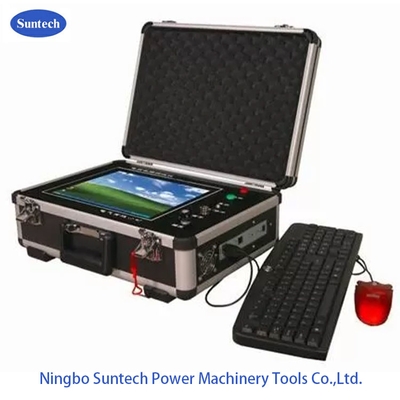

ΗΕνσωματωμένη συσκευή δοκιμήςΜπορεί να δοκιμάσει σφάλμα καλωδίου σε διαφορετικά επίπεδα τάσης κάτω από 35KV. Μπορεί να δοκιμάσει σφάλμα καλωδίου σε διαφορετικά τμήματα καλωδίου, διαφορετικό διαλεκτρικό και διαφορετικά υλικά καλωδίου.Μπορεί να δοκιμάσει σφάλμα καλωδίου ανοικτού κυκλώματος, σφάλμα καλωδίου βραχυκυκλώματος, σφάλμα καλωδίου χαμηλής αντίστασης, σφάλμα καλωδίου διαρροής υψηλής αντίστασης και σφάλμα καλωδίου flash-over υψηλής αντίστασης.

ΙΙ. Τεχνικός δείκτης:

1, Σύστημα μέτρησης σφαλμάτων

• Δοκιμάστε διάφορους τύπους σφαλμάτων καλωδίων ηλεκτρικής ενέργειας και σφαλμάτων ανοικτού κυκλώματος ή βραχυκυκλώματος καλωδίων ομοαξονικής επικοινωνίας και καλωδίων τηλεφώνου.
• Δοκιμαζόμενη τάξη καλωδίων: 35KV και κατώτερα
• Μέτρηση της ταχύτητας διάδοσης ραδιοκυμάτων σε καλώδια του οποίου το μήκος είναι γνωστό.
• Απόσταση μέτρησης:περισσότερα από 16 km
• Λάθος συστήματος: λιγότερο από 1m
• Συχνότητα δειγματοληψίας:25 MHz
• Λεπτομερή απόφαση:0.2m
• Νεκρή ζώνη: λιγότερο από 16 μέτρα
• Δυναμικό:DC 12V
• Βάρος: 5 kg

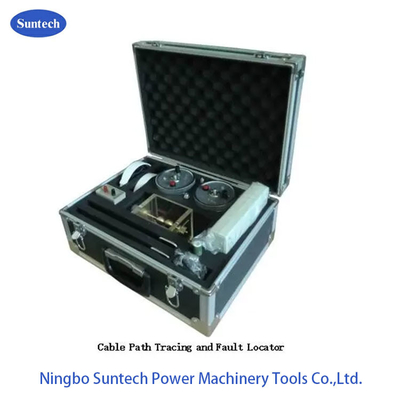

2, Γεννήτης σήματος πορείας εντοπισμού καλωδίων Μέρος

• Συχνότητα εξόδου σήματος: 30 KHz
• Μέθοδος ταλάντευσης:κοπή
• Δύναμη εξόδου: 30 W
• Δύναμη: 220V±10%
• Βάρος: 4 kg

3, Μέρος εντοπισμού σφαλμάτων καλωδίου

• Ευαισθησία μέτρησης: Η πηγή σήματος με εσωτερική αντίσταση 50Ω εκπέμπει σήμα 300 Hz,το σήμα εισόδου του εντοπιστή είναι μικρότερο από 10μv όταν η έξοδος είναι 2V και η αναλογία σήματος/θόρυβου είναι καλύτερη από 20:1.
• Εισαγωγή αντίστασης:περισσότερη από 1,2KΩ
• Ακουστικά 2×2000Ω
• Η τάση λειτουργίας: DC 9V±10%
• Θερμοκρασία περιβάλλοντος: -20°C ∼70°C

4Άλλα τεχνικά δεδομένα

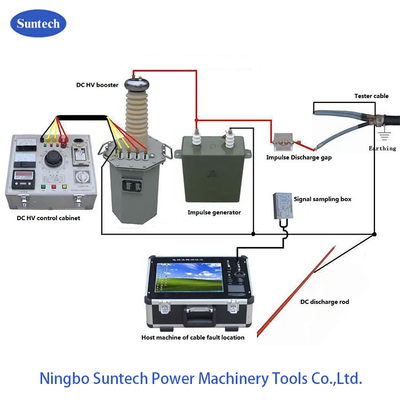

III. Διαμόρφωση:

• Σύστημα δοκιμής ελαττωμάτων καλωδίων FKDL (1 σύνολο)
• Γεννήτης σήματος διαδρομής FKDL (1 σύνολο)
• Αποδέκτης σήματος πορείας (1 κομμάτι)
• Τοποθετητής σφαλμάτων FKDL (1 κομμάτι)
• Τρέχουσα συσκευή δειγματοληψίας (1 κομμάτι)
• Διαχωρισμός σφαίρας εκφόρτισης (1 σύνολο)
• Ακουστικά (2 τεμάχια)
• Συμπιεστήρας παλμών συνεχούς ρεύματος (1 σύνολο)
