Πλήρως αυτόματο ενσωματωμένο δοκιμαστικό πάγκο μετασχηματιστή, σύστημα δοκιμής μετασχηματιστή ισχύος

Πλήρως αυτόματο μετασχηματιστή ολοκληρωμένο πάγκο δοκιμών, μετασχηματιστή ισχύος ολοκληρωμένα συστήματα δοκιμών

Ι. Περιγραφή και εφαρμογή των προϊόντων

Πριν και μετά την κατασκευή ή τη συντήρηση του μετασχηματιστή ισχύος, απαιτούνται οι απαραίτητες ρουτίνας επιθεώρησης ποιότητας και δοκιμών.

Τα συστήματα ολοκληρωμένης δοκιμής μετασχηματιστή ισχύος σχεδιάζονται και χρησιμοποιούνται για τον ανωτέρω σκοπό δοκιμής.υιοθετεί ένα ολοκληρωμένο και ενοποιημένο λογισμικό με υπολογιστή PLC και ενσωματώνει το πρόσθετο μετρητή ,μετρητής τάσης και μετρητή ισχύος για να είναι ένα σώμα τύπου δοκιμαστικό πάγκο, σημαντικά βελτιωμένη απόδοση δοκιμής, εφαρμοσιμότητα και ακρίβεια δοκιμής.και εκτυπώστε την έκθεση με εξωτερικό εκτυπωτή.

Τα συστήματα δοκιμών μπορούν να συμπληρώνουν τα στοιχεία δοκιμής, συμπεριλαμβανομένων των ακόλουθων:

1.1 Κύρια στοιχεία δοκιμής στο εσωτερικό του συστήματος

• δοκιμή χαρακτηριστικών του μετασχηματιστή χωρίς φορτίο·
• Δοκιμή χαρακτηριστικών φορτίου του μετασχηματιστή
• Δοκιμή αντοχής στην τάση εναλλασσόμενης τάσης συχνότητας ισχύος·
• τρεις δοκιμές αντοχής στην τάση που προκαλείται με διπλασιασμό της συχνότητας·
• Δοκιμή αρμονικών του μετασχηματιστή·
• Δοκιμή αντίστασης συνεχούς ρεύματος του μετασχηματιστή·
• αναλογία μετασχηματιστή, ομάδα, δοκιμή σφάλματος·
• Δοκιμές αύξησης θερμοκρασίας μετασχηματιστή.

1.2 Υποβοηθούμενα στοιχεία δοκιμής εκτός συστήματος

• Δοκιμή αντίστασης μόνωσης του μετασχηματιστή, αναλογία απορρόφησης, δείκτη πόλωσης.
• Συστήματα ανάλυσης ελαίου απομόνωσης μετασχηματιστή·
• Δοκιμή διαλεκτρικής απώλειας μετασχηματιστή·
• Δοκιμές μερικής εκκένωσης·
• Δοκιμές θερμοκρασίας και υγρασίας περιβάλλοντος.

1. Επικοινωνία3Ικανότητα προσαρμογής για δοκιμή μετασχηματιστή ισχύος

• Δυναμικότητα: 360000 kVA και κάτω
• Επίπεδο τάσης: 500kV,330kV,220kV,110kV, 35kV/10kV, μονό, τριφασικοί μετασχηματιστές ισχύος
• Ακριβότητα και εύρος δοκιμής χωρίς αντιστροφή όπως ορίζεται στον ακόλουθο πίνακα

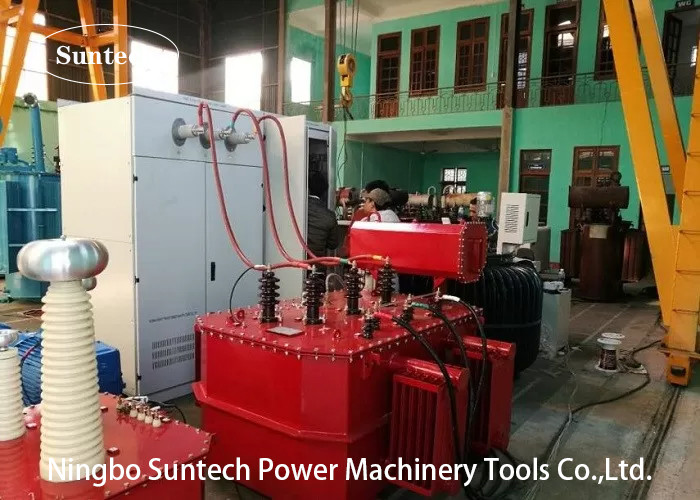

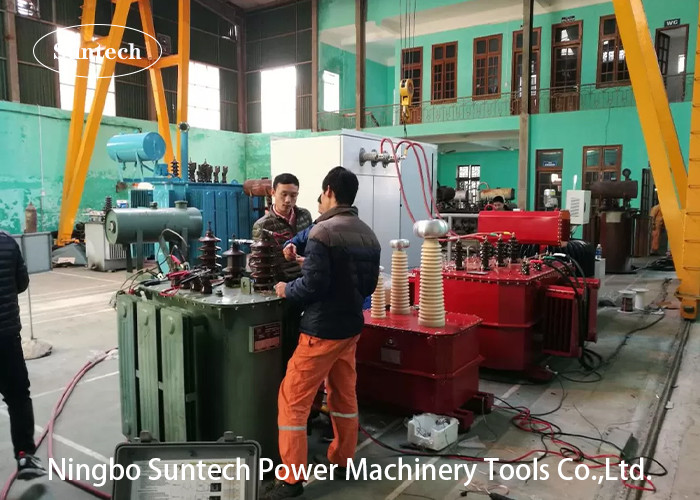

Το σύστημα δοκιμών περιλαμβάνει τρία κύρια μέρη.

Σταθμοί παρακολούθησης του ενσωματωμένου συστήματος δοκιμών μετασχηματιστή (ή ονομασίες) Ελέγχου και δειγματοληψίας;

Το σύστημα ελέγχου του ενσωματωμένου συστήματος δοκιμής μετασχηματιστή (ή ονομασίες)Βοηθητικό θάλαμο χειρισμού),

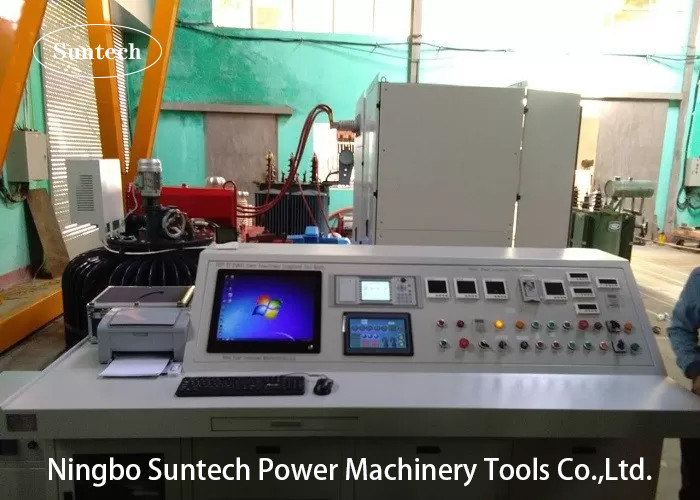

Πλατφόρμα λειτουργίας του ολοκληρωμένου συστήματος δοκιμής μετασχηματιστή (ή ονομασία πάγκου δοκιμής) ·

ΙΙΙ. Παγκόσμια δομή και λειτουργικά χαρακτηριστικά

• Το σύστημα υιοθετεί την αυτόματη λειτουργία του υπολογιστή και διατηρεί τη λειτουργία χειροκίνητης λειτουργίας, μπορεί να χρησιμοποιήσει το ποντίκι ή την οθόνη αφής για να ολοκληρώσει τη δοκιμή,τα δεδομένα δοκιμής μπορούν να μεταφορτώνονται αυτόματα στην έκθεση δοκιμής μετά την ολοκλήρωση της δοκιμής, μπορείτε να καλέσετε αυτόματα τα αρχικά δεδομένα δοκιμής απλά εισάγοντας τον αριθμό δεδομένων.
• Εξακολουθεί να χρησιμοποιείται η μέθοδος της παραγράφου 2 του παρόντος παραρτήματος.
• Αυτοματοποιημένη διακόπτρια (δεν χρειάζεται χειροκίνητο κουμπί) και αυτόματη διακόπτρια.
• Ο αυτοματοποιημένος ρυθμιστής ανύψωσης και ο αυτοματοποιημένος έλεγχος ταχύτητας, στο ονομαστικό ρεύμα ή στην τάση σταματούν αυτόματα.
• Αυτοματοποιημένες οδηγίες για το μη φυσιολογικό ρεύμα, την προστασία της τάσης και τον συναγερμό·
• Αυτοματοποιημένη απόκτηση δεδομένων και αυτοματοποιημένη αποθήκευση των δεδομένων, αυτοματοποιημένη αποκατάσταση της αρχικής κατάστασης της μηχανής.
• Έκθεση δοκιμής εργοστασίου αυτόματης εκτύπωσης.
• Όλες οι παραμέτροι παρακολούθησης και το διαγράμματα διανυσμάτων εμφανίζονται στην ίδια οθόνη σύμφωνα με τα διεθνή πρότυπα
• Υιοθετήστε αναλυτή ισχύος υψηλής ακρίβειας για να εξασφαλιστεί η ακρίβεια της μέτρησης.Ο αναλυτής ισχύος αναπτύσσεται από την εταιρεία μας και έχει αναπτυχθεί με επιτυχία από τον εαυτό μας και εργάστηκε στο κινεζικό εθνικό κέντρο ελέγχου ποιότητας μετασχηματιστή για δύο χρόνια.
• Το σύστημα διαθέτει λογισμικό, υλικό, διασυνδέσεις συστημάτων και άλλες πολλαπλές προστασίες, υιοθετεί σχεδιασμό διαχωρισμένου σώματος, χωριστή σχεδίαση στο τμήμα του κυκλώματος ελέγχου του πρωτογενούς και του δευτερογενούς ·
• Ο ρυθμιστής τάσης υιοθετεί την τεχνολογία μεταβλητής συχνότητας για να συνειδητοποιήσει την αυθαίρετη ρύθμιση της ταχύτητας του κινητήρα, βελτιώνοντας σημαντικά την αποτελεσματικότητα της εργασίας και την ακρίβεια των δεδομένων δοκιμής.
• Το σύστημα μπορεί να εκτελέσει 31 δοκιμές αρμονικής ανάλυσης. .

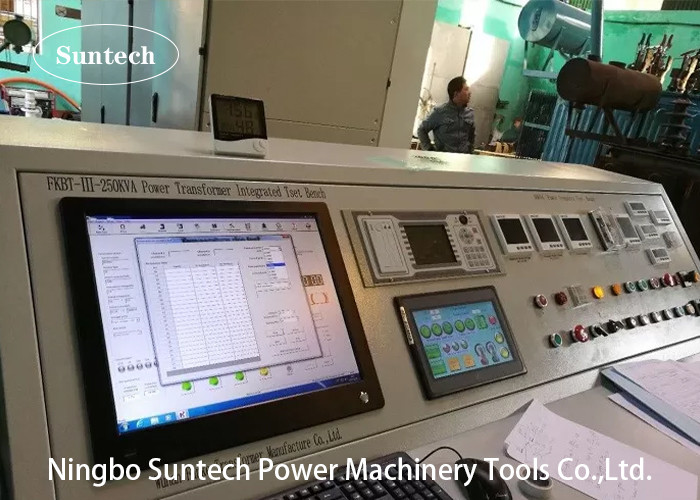

Εφαρμογή του υποδείγματος FKBT-III-250KVA (για παράδειγμα)

4.1Το σύστημα εφαρμόζεται για τη δοκιμή του μετασχηματιστή ισχύος, οι προδιαγραφές του δοκιμαζόμενου μετασχηματιστή είναι οι ακόλουθες:

• Δυναμικότητα δοκιμής: 2500 KVA και κάτω
• Η ονομαστική τάση από την πλευρά HV: 35KV,22KV
• Ειδική τάση LV: 0,4 ~ 6KV
• Το μέγιστο επίπεδο παρεμπόδισης: όχι περισσότερο από 8%

4.2 Το σύστημα έχει τις ακόλουθες λειτουργίες δοκιμής:

4.3 Πρότυπο αναφοράς

4.4Η διαμόρφωση και το πεδίο εφοδιασμού για εξαγωγή
