Name: Δωρεάν συστήματα δοκιμής υψηλής τάσης 600KV PD, εξοπλισμός μέτρησης μερικής εκφόρτισης
Brand: Ningbo Suntech Power Machinery Tools Co.,Ltd.
SKU: CQSB-300KVA/600KV
Price: 285,715.00 USD
Availability: InStock

Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα

Χαρακτηριστικά

Προδιαγραφές

Αρχή δοκιμής: Διάδρομος μετασχηματιστή δοκιμής συχνότητας ισχύος

Πρότυπο δοκιμής: IEC60060-1:2010

Μέγιστη χωρητικότητα: 300KVA

Μέγιστη τάση: 600KV

Χρήση: Δοκιμασμός υποθέρμανσης εναλλασσόμενου ρεύματος στο εργοστάσιο Επιθεώρηση ποιότητας για μετασχηματισ

Συστατικό: Σύνολο ελέγχου, ρυθμιστής τάσης, μετασχηματιστής δοκιμής τύπου κυλίνδρου, αντίσταση προστασίας και δ

Συχνότητα δοκιμής: 50Hz ή 60HZ

Κύκλος εργασίας: 60 λεπτά ή παραγγελία

Ακρίβεια δοκιμής: Όχι Λιγότερο από 1,0%

Σχήμα κύματος εξόδου: Καθαρό κύμα σινού

Χαρακτηριστικό σχεδιασμού: PD Ελεύθερο σχεδιασμό, δοκιμή συχνότητας καθαρής ισχύος, δοκιμή τύπου κυλίνδρου μετασχηματιστή, εύκο

Επισημαίνω:

Συστήματα δοκιμής υψηλής τάσης 600KV

Συστήματα δοκιμής υψηλής τάσης χωρίς PD

Εργαλεία μέτρησης PD δωρεάν μερικής εκκένωσης

Βασικές πληροφορίες

Τόπος καταγωγής: Ningbo, Κίνα

Μάρκα: Ningbo Suntech Power

Πιστοποίηση: ISO9001

Αριθμό μοντέλου: CQSB-300KVA/600KV

Πληρωμής & Αποστολής Όροι

Συσκευασία λεπτομέρειες: Εξαγωγική τυποποιημένη ξύλινη θήκη με απαλλαγή από φυματίωση

Χρόνος παράδοσης: 45 έως 75 εργάσιμες ημέρες

Όροι πληρωμής: L/C, T/T

Δυνατότητα προσφοράς: 5 μονάδες/2 μήνες

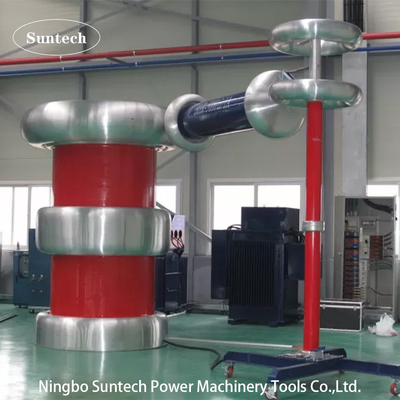

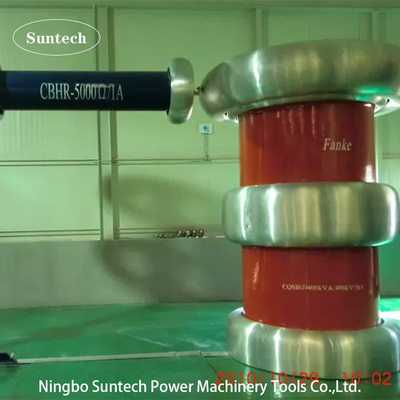

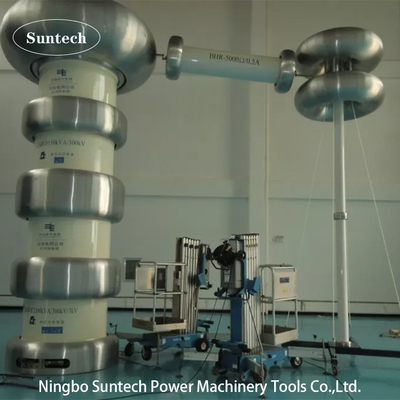

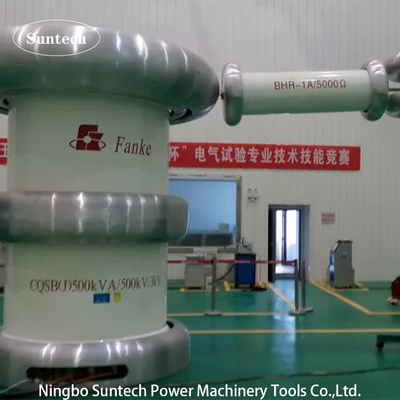

Εκθεσιακός χώρος

Δωρεάν συστήματα δοκιμής υψηλής τάσης 600KV PD, εξοπλισμός μέτρησης μερικής εκφόρτισης

Περιγραφή προϊόντων

PD Δωρεάν συστήματα δοκιμής τάσης με μετασχηματιστή τύπου κυλίνδρου, μέτρηση μερικής εκφόρτισης

Ι. Περιγραφή και εφαρμογή των προϊόντων:

PD Δωρεάν συστήματα δοκιμής τάσης AC με τύπο κυλίνδρου Μετασχηματιστής χρησιμοποιείται για τη δοκιμή ηλεκτρικών προϊόντων υψηλής τάσης και εξαρτημάτων στην αίθουσα δοκιμών HV, όπως καλώδια HV, μετασχηματιστές ισχύος,Εξαρτήματα με απομόνωση αερίου, καμπαναριές, συσσωρευτές και υλικά μόνωσης.

Με ευρύ πεδίο εφαρμογής, μπορεί συνήθως να εφαρμοστεί σε δοκιμές ρουτίνας ελέγχου της ποιότητας προϊόντων υψηλής τάσης, η οποία περιλαμβάνει δοκιμή τάσης αντιστάθμισης AC συχνότητας ισχύος,Ανίχνευση PD και δοκιμή μακράς διάρκειας καλωδίουΤα συστήματα αυτά είναι ιδιαιτέρως κατάλληλα για δοκιμές που απαιτούν σταθερή τάση ακόμη και αν το φορτίο αλλάζει υπό τάση (corona,δοκιμές υγρού και ρύπανσης) ή όταν το φορτίο είναι επαγωγικό (αναγωγικοί μετασχηματιστές τάσης)Ο διαχωριστής τάσης του συστήματος έχει τερματικό ζεύξης του σήματος PD, μέσω εξοπλισμένου με 2 ή 4 κανάλια αναλυτή PD (προαιρετικό), η ανίχνευση PD για το αντικείμενο δοκιμής μπορεί να πραγματοποιηθεί.

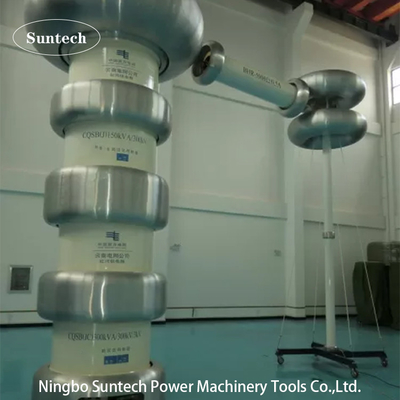

Το μοντέλο CQSB-300KVA/600KV διαθέτει δύο στοιβακούς τύπου δοκιμαστικού μετασχηματιστή κυλίνδρου σε συριακή σύνδεση με έξοδο δοκιμαστικής τάσης 600KV και ρεύματος δοκιμής 0,5A.

Μέχρι τώρα, αυτό το δοκιμαστικό σύνολο είχε σχηματίσει πολλά διαφορετικά σειριασμένα μοντέλα σύμφωνα με διαφορετικές εφαρμογές δοκιμής αντοχής. Το παρόμοιο μοντέλο μπορεί να δει άλλο τυπικό μοντέλο στην ακόλουθη παράγραφο.

ΙΙ. Κύρια στοιχεία:

ΣΔ	Ονομασία των συστατικών	Τύπος και προδιαγραφές	Τι ώρα;	Κάθε βάρος	Κάθε διάσταση
1	Πίνακα ελέγχου	FKGB-300KVA	1 κομμάτι	180 κιλά	1200420820mm
2	Υδραυλικά συστήματα	DT-300KVA	1 κομμάτι	2500 κιλά	110010501250mm
3.1	ΠρώτοςΤύπος δοκιμαστικού μετασχηματιστή δοχείου που μπορεί να συσσωρεύεται	CQSB-600KVA/300KV	1 κομμάτι	3000 κιλά	D1200*H2800mm
3.2	ΔεύτεροΤύπος δοκιμαστικού μετασχηματιστή δοχείου που μπορεί να συσσωρεύεται	CQSB-300KVA/300KV	1 κομμάτι	2400 κιλά	D1200*H2500mm
4	Αντίσταση προστασίας	ΒΡ-0,5A/600KV	1 κομμάτια	120 κιλά	D380*L850mm
5	Διαχωριστής τάσης με χωρητικότητα ζεύξης	Δοκιμαστικό σύστημα	1 σύνολο	200 κιλά	D320*H6000mm
6	Ειδικά εξαρτήματα δοκιμής
Σημείωση: Ειδικές απαιτήσεις μπορούν να γίνουν με παραγγελία.

III. Σχήμα σύνδεσης δοκιμής (για παράδειγμα: μοντέλο CQSB-500KVA/500KV):

PD Free High Voltage Tester Systems , Partial Discharge Measurement Equipment 0
IV. Τεχνολογικό χαρακτηριστικό

Δοκιμή καθαρής συχνότητας ισχύος σε 50 Hz ή 60 Hz, στρέβλωση τάσης εξόδου (THD) είναι πολύ μικρή.
Να πληρούνται οι χαμηλές απαιτήσεις μέτρησης μερικής εκκένωσης
Μονουλική δομή εξοικονόμησης χώρου στην αίθουσα δοκιμών
Χαμηλή αντίσταση, ευρύ φάσμα εφαρμογών
Εύκολη λειτουργία με σύστημα μέτρησης ελεγχόμενο από υπολογιστή
Πλήρες κύκλος προστασίας για τη διασφάλιση της ασφάλειας του προσωπικού και του εξοπλισμού
Ηλεκτρονικά εξαρτήματα ευαίσθητα σε υπερβολικές τάσεις και προστασία από μεταβατικές τάσεις
Ιδιαίτερα κατάλληλο για δοκιμές που απαιτούν σταθερή τάση ακόμη και αν το φορτίο αλλάζει υπό τάση (δοκιμές κορώνας, υγρού και ρύπανσης) ή όταν το φορτίο είναι επαγωγικό (μετασχηματιστές επαγωγικής τάσης).

V. Γενικά τεχνικά δεδομένα:

Τρόπος δοκιμής συστήματος: PD Δωρεάν συστήματα δοκιμής αντιστάθμισης τάσης με μετασχηματιστή τύπου κυλίνδρου
Πρότυπο συστήματος: CQSB-300KVA/600KV
Η παροχή ισχύος εισόδου: 380±10% ((μονοφασική),50Hz/60Hz
Δυναμικότητα ονομαστικής ισχύος: 300kVA
Κατηγορία ισχύος:
Μέγιστη τάση δοκιμής: όχι μεγαλύτερη από 600KV
Διορισμένο ρεύμα εξόδου: 0,5A
Πεδίο συχνότητας: 50/60Hz
Έκδοση Φόρμα κύματος αντηχίας τάσης: καθαρό κύμα σινού
Αύξηση θερμοκρασίας: μικρότερη από 65 K σε 60 λεπτά ονομαστικού ρεύματος εργασίας.
Επίπεδο θορύβου: όχι μεγαλύτερο από 65dB
Δομή: βυθισμένη σε λάδι με τύπου κυλίνδρου σχεδιασμένη

VI. Άλλα προαιρετικά στοιχεία

Φίλτρο θορύβου τροφοδοσίας
Τριπλό και πέμπτο φίλτρο
Αντιδραστήρας αντιστάθμισης
Ηλεκτρονική συσκευή προστασίας από υπερτάσεις
Συσσωρευτής τυποποιημένος SF6
Ανιχνευτής μερικής εκκένωσης

VII. Άλλα τυπικά μοντέλα

1.Τύπος μονομετασχηματιστή:

Μοντέλο	Ονομαστική ικανότητα (KVA)	Εφοδιασμός εισόδου LV ((KV)	Ονομαστική τάση εξόδου ((KV)	Διάσταση μετασχηματιστή κυλίνδρου Δ× H(mm)	Βάρος (kg)
CQSB-1.5KVA/50KV	1.5	0.22	50	φ430*580	65
CQSB-2.5KVA/50KV	2.5	0.22	50	φ280*500	70
CQSB-3KVA/50KV	3	0.22	50	φ300*510	72
CQSB-5KVA/50KV	5	0.22	50	φ460*580	110
CQSB-5KVA/100KV	5	0.22	100	φ640*820	130
CQSB-10KVA/100KV	10	0.22	100	φ620*850	160
CQSB-50KVA/100KV	50	0.4	100	φ725*1100	500
CQSB-12KVA/120KV	12	0.38	120	φ750*1230	380
CQSB-15KVA/150KV	15	0.38	150	φ820*1220	500
CQSB-20KVA/200KV	20	0.38	200	φ1080*1700	900
CQSB-50KVA/250KV	50	0.38	250	φ1460*1520	1250
CQSB-75KVA/250KV	75	0.38	250	φ1460*1780	1450
CQSB-75KVA/500KV	75	0.38	500	φ2000*4850	6800
CQSB-100KVA/100KV	100	0.38	100	φ1000*1250	800
CQSB-100KVA/150KV	100	0.38	150	φ1410*1620	1700
CQSB-100KVA/250KV	100	0.6	250	φ1100*1450	1550
CQSB-125KVA/250KV	125	0.38	250	φ1540*2060	3460
CQSB-150KVA/150KV	150	0.6	150	φ1420*1620	2200
CQSB-2000KVA/500KV	2000	3	500	φ3000*4800	50000

2Τύπος μετασχηματιστών κυλίνδρων που συσσωρεύονται:

Μοντέλο	Ονομαστική ικανότητα (KVA)	Εφοδιασμός εισόδου LV ((KV)	Ονομαστική τάση εξόδου ((KV)	Διάσταση μετασχηματιστή κυλίνδρου Δ× H(mm)	Βάρος (kg)
CQSB-10KVA/2*50KV	10	0.2	100	φ410*980	200
CQSB-25KVA/2*125KV	25	0.38	250	φ1250*2200	890
CQSB-100KVA/2*200KV	100	0.38	400	φ1580*3650	2500
CQSB-150KVA/2*150KV	150	0.38	300	φ1600*3200	3980
CQSB-300KVA/2*150KV	300	0.38	300	φ1600*3800	4280
CQSB-250KVA/2*250KV	250	0.38	500	φ2220*6100	11200
CQSB-500KVA/2*250KV	500	0.6	500	φ2030*4600	18500
CQSB-600KVA/2*300KV	600	3	600	φ3200*8000	19000
CQSB-1200KVA/2*300KV	1200	0.6	600	φ3000*6200	28900
CQSB-1250KVA/2*125KV	1250	3	250	φ4500*3200	14500
CQSB-300KVA/2*300KV	300	3	600	φ2610*5600	10000
