556.5 χάλυβας αγωγών αργιλίου περιστεριών ACSR Mcm που ενισχύεται
Τι είναι καλώδιο 556,5 περιστεριών ACSR;

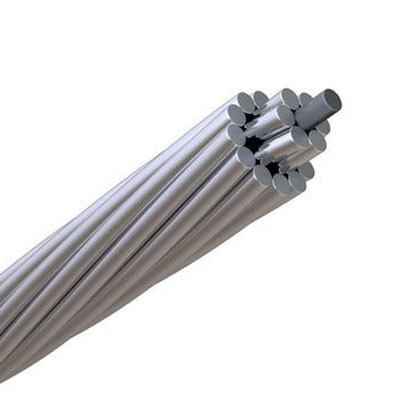

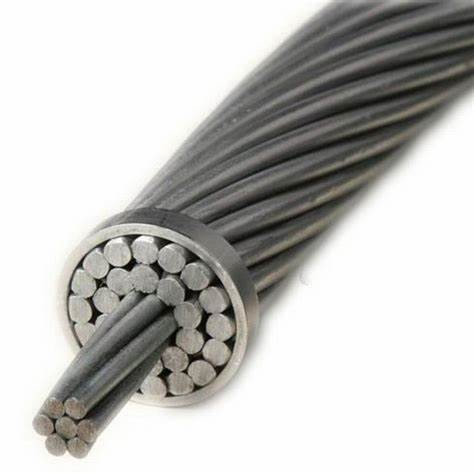

Ο χάλυβας αγωγών αλουμινίου που ενισχύεται (ACSR), επίσης γνωστό ως γυμνοί αγωγοί αλουμινίου, είναι ένας από τους ευρύτατα χρησιμοποιημένους αγωγούς για τη μετάδοση. 556.5 το καλώδιο περιστεριών ACSR Mcm αποτελείται από ένα ή περισσότερα στρώματα των καλωδίων αλουμινίου που προσαράσσουν πέρα από έναν υψηλής αντοχής πυρήνα χάλυβα που μπορεί να είναι ενιαία ή πολλαπλάσια σκέλη ανάλογα με την απαίτηση. Μπορεί να υπάρξει διάφορος προσαράσσοντας τους συνδυασμούς του Al και χαλύβδινων συρμάτων που δανείζουν την ευελιξία να ληφθεί η κατάλληλη τρέχουσα ικανότητα μεταφοράς και η μηχανική δύναμη για την εφαρμογή.
Ποιες είναι οι προδιαγραφές του καλωδίου περιστεριών ACSR Mcm 556,5;
Μέγεθος (AWG ή Mcm): 556.5
Προσάραξη (AL/STL): 26/7
Ίντσες διαμέτρων: Αργίλιο: 0,1463
Ίντσες διαμέτρων: Χάλυβας: 0,1138
Ίντσες διαμέτρων: Πυρήνας χάλυβα: 0,3414
Ίντσες διαμέτρων: Καλώδιο OD: 0,927
Βάρος lb/1000FT: Αργίλιο: 525.0
Βάρος lb/1000FT: Χάλυβας: 241.0
Βάρος lb/1000FT: Σύνολο: 766.0
Ικανοποιημένα %: Αργίλιο: 68.53
Ικανοποιημένα %: Χάλυβας: 31.47
Σπάζοντας δύναμη ποσοστού (λίβρες.): 22.500
OHMS/1000ft: Συνεχές ρεύμα σε 20ºC: 0,0306
OHMS/1000ft: Εναλλασσόμενο ρεύμα σε 75ºC: 0,038
Ampacity: 726 Amps
Ποια είναι η εφαρμογή του καλωδίου 556,5 περιστεριών ACSR;
556.5 το καλώδιο περιστεριών ACSR είναι κατάλληλο για τη χρήση σε όλες τις πρακτικές εκτάσεις στους ξύλινους πόλους, τους πύργους μετάδοσης, και άλλες δομές. Οι εφαρμογές κυμαίνονται από τις μακροχρόνιες, πρόσθετες γραμμές μετάδοσης υψηλής τάσης (EHV) ως τις εκτάσεις υπο--υπηρεσιών στις τάσεις διανομής ή χρησιμοποίησης στις ιδιωτικές εγκαταστάσεις.
Ο αγωγός ACSR (χάλυβας αγωγών αργιλίου που ενισχύεται) έχει ένα μακροχρόνιο αρχείο υπηρεσιών λόγω της οικονομίας, της αξιοπιστίας, και της δύναμής του στην αναλογία βάρους. Η συνδυασμένη ελαφριά και υψηλή αγωγιμότητα του αργιλίου με τη δύναμη του πυρήνα χάλυβα επιτρέπει τις υψηλότερες εντάσεις, κρεμήστε λιγότερο, και πιό μακροχρόνιες εκτάσεις από οποιαδήποτε εναλλακτική λύση.
Ποια είναι τα πρότυπα του καλωδίου 556,5 περιστεριών ACSR;
Καλώδιο αργιλίου ASTM β-230, 1350-H19 για ηλεκτρικούς λόγους
Οι αγωγοί αργιλίου ASTM β-231, ομόκεντροι βάζουν προσαραγμένος
Οι αγωγοί αργιλίου ASTM β-232, ομόκεντροι βάζουν τον προσαραγμένο, ντυμένο χάλυβα που ενισχύεται (ACSR)
Ντυμένο καλώδιο πυρήνων χάλυβα ASTM β-341 αργίλιο για τους αγωγούς αργιλίου, χάλυβας που ενισχύεται (ACSR/AZ)
Ντυμένο καλώδιο πυρήνων χάλυβα ASTM β-498 ψευδάργυρος για τους αγωγούς αργιλίου, χάλυβας που ενισχύεται (ACSR)
Κατάλογος αγωγών σκιούρων που επιλέγει
| Όνομα κώδικα |
acsr αγωγός σκιούρων |
| Ονομαστική περιοχή χιλ. 2 αργιλίου |
20 |
| Προσάραξη της δομής |
Al. Αριθ. |
6 |
| Al Dia. |
2.11 |
| ST. Αριθ. |
1 |
| ST Dia |
2.11 |
| Τμηματική περιοχή του αργιλίου |
χιλ. 2 |
20.94 |
| Συνολική τμηματική περιοχή |
χιλ. 2 |
24.43 |
| Γενική διάμετρος |
χιλ. |
6.33 |
| Σύνολο |
kg/km |
85 |
| Υπολογισμένο σπάζοντας φορτίο |
Dan |
788 |
| Υπολογίστε την αντίσταση D.C σε 20 ℃ |
Ω/km |
1,368 |
| Τρέχουσα εκτίμηση |
Α |
109 |
