Τόπος καταγωγής: | Ningbo, Κίνα |
Μάρκα: | Suntech Power |
Πιστοποίηση: | ISO9001,CCC |
Αριθμό μοντέλου: | ACSR |
Ποσότητα παραγγελίας min: | 2000m |
---|---|
Τιμή: | Get the newest price |
Συσκευασία λεπτομέρειες: | Εξαγόμενη ξύλινη περίπτωση ή εμπορευματοκιβώτια |
Χρόνος παράδοσης: | 10-15 εργάσιμες ημέρες |
Όροι πληρωμής: | L/C, T/T, Western Union |
Δυνατότητα προσφοράς: | 4000Ton/Month |
όνομα: | Ηλεκτρικό καλώδιο αγωγών Acsr | Τύπος: | Υψηλή τάση |
---|---|---|---|
ΕΦΑΡΜΟΓΗ: | Υπερυψωμένος | Υλικό: | Αγωγός χάλυβα αργιλίου |
χρήση: | Υψηλό σκέλος εκτατού χάλυβα | Πρότυπα: | IEC ASTM DIN ΤΩΝ BS |
Υψηλό φως: | Ηλεκτρικός γυμνός αγωγός καλωδίων,Υπερυψωμένος γυμνός αγωγός αλουμινίου,Ο χάλυβας ενίσχυσε το γυμνό καλώδιο αργιλίου |

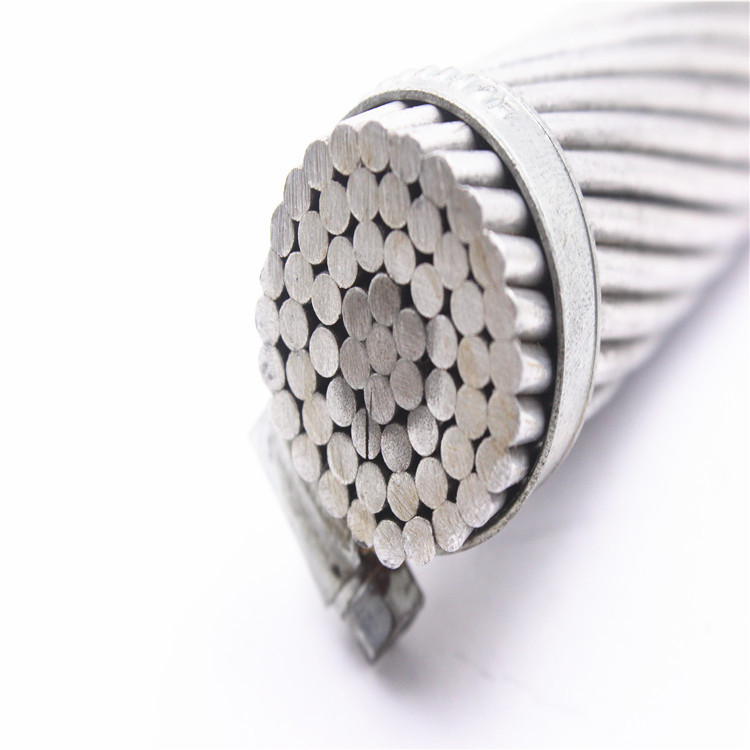

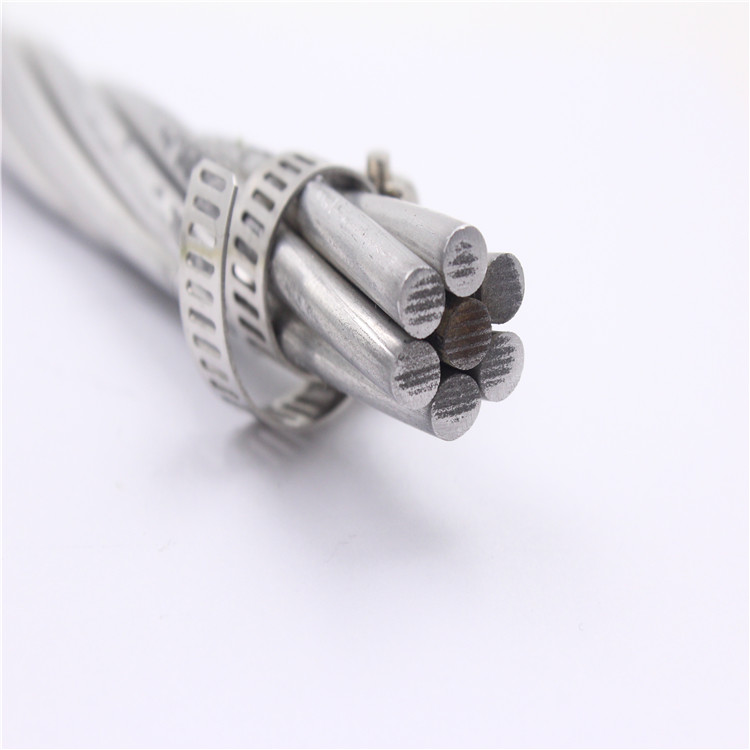

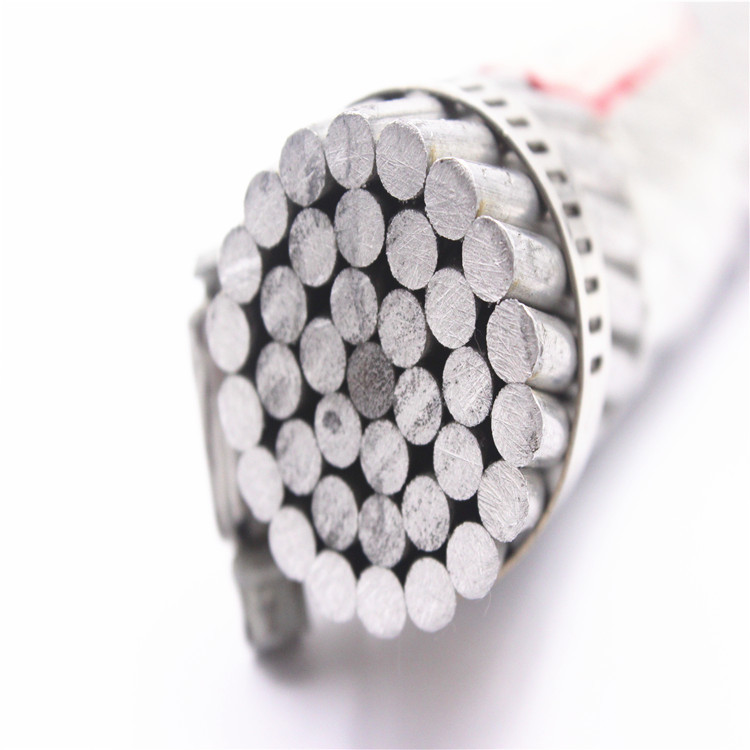

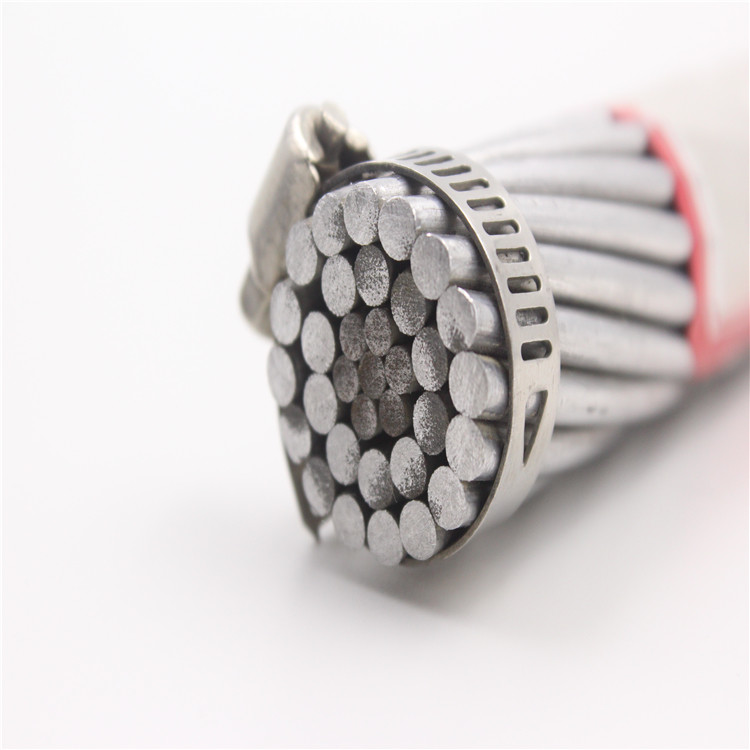

Καλώδιο ACSR (χάλυβας αγωγών αργιλίου που ενισχύεται) που αποτελείται από το γαλβανισμένο πυρήνα χάλυβα, ο οποίος περιέβαλε από τα ομόκεντρα στρώματα του καλωδίου αργιλίου, και το λίπος εάν είναι απαραίτητο.
2.Application
ACSR, AAC, AAAC, αγωγός ASCSR&ACAR που χρησιμοποιείται ευρέως στις γραμμές μετάδοσης ισχύος με τα διάφορα επίπεδα τάσης. Δεδομένου ότι έχουν τέτοια καλά χαρακτηριστικά όπως την απλή δομή, την κατάλληλες εγκατάσταση και τη συντήρηση, χαμηλότερο κόστος για τη γραμμή, μεγάλη ικανότητα μετάδοσης και είναι επίσης κατάλληλοι για πέρα από την εναέρια γραμμή ποταμών και κοιλάδων κ.λπ.
Τεχνικά χαρακτηριστικά ACSR βασισμένα στις τυποποιημένες BS 215
Όνομα κώδικα | Ονομαστική περιοχή αργιλίου | Προσάραξη και διάμετρος καλωδίων | Τμηματική περιοχή του αργιλίου | Συνολική τμηματική περιοχή | Περ. γενική διάμετρος | Περ. μάζα | Υπολογισμένη αντίσταση ΣΥΝΕΧΟΎΣ ΡΕΎΜΑΤΟΣ σε 20Oc | Υπολογισμένο σπάζοντας φορτίο | |
Al | Χάλυβας | ||||||||
χιλ.2 | Κανένα /mm | χιλ.2 | χιλ.2 | χιλ. | kg/km | ωμ το /km | kN | ||
ΚΟΥΝΕΛΙ | 50 | 6/3.35 | 1/3.35 | 52.88 | 61.7 | 10.05 | 214 | 0,5426 | 18.35 |
ΣΚΥΛΙ | 100 | 6/4.72 | 7/1.57 | 105 | 118.5 | 14.15 | 394 | 0,2733 | 32.7 |
ΛΥΚΟΣ | 150 | 30/2.59 | 7/2.59 | 158.1 | 194.9 | 18.13 | 726 | 0,1828 | 69.2 |
DINGO | 150 | 18/3.35 | 1/3.35 | 158.7 | 167.5 | 16.75 | 506 | 0,1815 | 35.7 |
ΛΥΓΞ | 175 | 30/2.79 | 7/2.79 | 183.4 | 226.2 | 19.53 | 842 | 0,1576 | 79.8 |
ΖΕΒΡΑ | 400 | 54/3.18 | 7/3.18 | 428.9 | 484.5 | 28.62 | 1621 | 0,0674 | 131.9 |
Τεχνικά χαρακτηριστικά ACSR βασισμένα σε τυποποιημένο ASTM Β 232
Όνομα κώδικα |
Ονομαστικός AWG/MCM |
Προσάραξη και διάμετρος καλωδίων | Τμηματική περιοχή του αλουμινίου | Συνολική τμηματική περιοχή | Περ. γενική διάμετρος | Περ. μάζα | Υπολογισμένη αντίσταση ΣΥΝΕΧΟΎΣ ΡΕΎΜΑΤΟΣ σε 20Oc | Υπολογισμένο σπάζοντας φορτίο | |
Al | Χάλυβας | ||||||||
Κανένα /mm | χιλ.2 | χιλ.2 | χιλ. | kg/km | Ω/km | kN | |||
Τουρκία | 6 | 6/1.68 | 1/1.68 | 13.29 | 15.48 | 5.04 | 54 | 2.1586 | 5.24 |
Κύκνος | 4 | 6/2.12 | 1/2.12 | 21.16 | 24.71 | 6.36 | 85 | 1.3557 | 8.32 |
Σπουργίτι | 2 | 6/2.67 | 1/2.67 | 33.61 | 39.22 | 8.01 | 136 | 0,8535 | 12.7 |
Robin | 1 | 6/3.0 | 1/3.0 | 42.39 | 49.49 | 9.0 | 171 | 0,6767 | 15.85 |
Κοράκι | 1/0 | 6/3.37 | 1/3.37 | 53.48 | 62.38 | 10.11 | 216 | 0,5364 | 19.32 |
Ορτύκια | 2/0 | 6/3.78 | 1/3.78 | 67.42 | 78.65 | 11.34 | 273 | 0,4255 |
23.62 |
3.Standard
BS-215-2-70 ACSR
ΤΟ EN 50182:2001 ΤΩΝ BS
ASTM B233/B232M-99
PACKAGING&SHIPPING
Η διαφορετική συσκευασία για τον πελάτη επιλέγει!
Για τον υπερυψωμένο αγωγό (AAC AAAC ACSR ACAR ACSR/AW), χρησιμοποιούμε συνήθως το τυποποιημένο ξύλινο τύμπανο στη συσκευασία ως belowing εικόνα. Μπορούμε να σχεδιάσουμε τους διαφορετικούς τύπους συσκευασίας σύμφωνα με τις απαιτήσεις του πελάτη.
ΚΑΛΥΤΕΡΕΣ ΥΠΗΡΕΣΙΕΣ!
1.Custom εμπορεύματα: μπορούμε να κάνουμε να τηλεγραφήσουμε δεδομένου ότι η ανάγκη σας περιλαμβάνει το χρώμα, μέγεθος και έτσι on.we προσφέρουν επίσης το cOem το /ODM
2.Own εργοστάσιο: Αξιόπιστη πηγή των πρώτων υλών, μπορούμε να σας προσφέρουμε την τιμή εργοστασίων.
3.Free δείγμα: Το ελεύθερο δείγμα που παρέχει, αλλά το φορτίο δειγμάτων πρέπει να είναι από τους πελάτες
4.Speed παράδοση: 15-30 ημέρες, επαγγελματική ομάδα μεταφορών.
5.All δοκιμή τύπων: Ο επαγγελματικός τεχνικός εξοπλισμός εξασφαλίζει τον υψηλό - ποιότητα.
6.Warranty περίοδος: Η ελεύθερη περίοδος εξουσιοδότησης προϊόντων είναι συνηθισμένα 3-5 έτη.
