Χαρακτηριστικά

Προδιαγραφές

Ονομα: Υδραυλικός τύπος καλωδιακού τροχού

Μοντέλο: SI-5 / SI-10 / SI-10A / SI-16 / SI-20 / SI-30

Ονομαστικό φορτίο: 50-300KN

Εφαρμόσιμη διάμετρος τροχιάς καλωδίου: 2400-5000 mm

Εφαρμόσιμο πλάτος τροχιάς καλωδίου: 1600-3100 χιλιοστά

Διάμετρος οπής πυρήνα: 76-200 χιλιοστά

Βάρος: 172-600KG

Υλικό πλαισίου: Χάλυβα με υψηλή περιήγηση

Εφαρμογή: Σχοινί καλωδίων μεταφοράς και διανομής ισχύος

Επισημαίνω:

50-300KN ονομαστικό φορτίο υδραυλικά καλώδια τροχιά στέκεται

Βάση Τυμπάνου Αγωγού Διαμέτρου 2400-5000mm

Βάση Τυμπάνου Καλωδίων με Πλαίσιο από Χάλυβα Υψηλής Αντοχής

Βασικές πληροφορίες

Τόπος καταγωγής: NINGBO, ΚΙΝΑ

Μάρκα: Suntech

Πιστοποίηση: ISO 9001

Αριθμό μοντέλου: ΣΙ

Πληρωμής & Αποστολής Όροι

Συσκευασία λεπτομέρειες: Θήκη από κόντρα πλακέ με ενίσχυση με ατσάλι για εξαγωγή

Χρόνος παράδοσης: 3-7 εργάσιμες ημέρες για απόθεμα, 15-25 ημέρες για μαζικές παραγγελίες

Όροι πληρωμής: L/C,T/T

Δυνατότητα προσφοράς: 3000 τεμάχια το μήνα

Εκθεσιακός χώρος

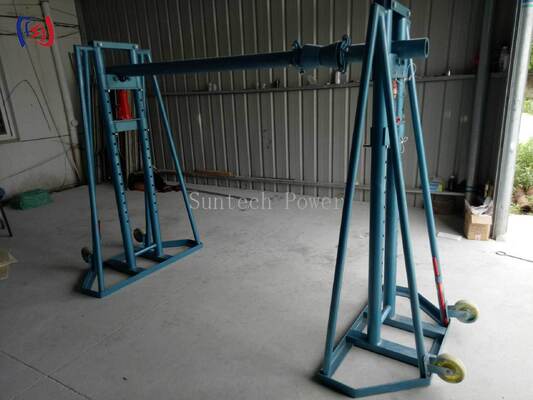

Υδραυλική Βάση Τυμπάνου Καλωδίων με Ονομαστική Φορτίο 50-300KN για Τύμπανα Διαμέτρου 2400-5000mm και Πλαίσιο από Χάλυβα Υψηλής Αντοχής

Περιγραφή προϊόντων

Υδραυλικός τύπος καλωδιακής τροχιάς για ασφαλή και αποτελεσματικό χειρισμό βαρέων βαρέων καλωδιακών τύπων

Το υδραυλικό στερέωμα τύπου καλωδίου είναι μια ειδικά κατασκευασμένη λύση χειρισμού υλικών που ανυψώνει βαριά καλώδια και τύμπανα αγωγών από το επίπεδο του εδάφους σε ασφαλές ύψος εργασίας χρησιμοποιώντας μια χειροκίνητη υδραυλική αντλίαΤο όχημα είναι τοποθετημένο σε ένα ενισχυμένο πλαίσιο από υψηλής αντοχής χάλυβα και προσφέρεται σε έξι κατηγορίες φορτίου από 50KN έως 300KN.Σηκώστε και πληρώστε βαρέλια μέχρι 5000 mm σε διάμετρο που διαφορετικά θα απαιτούσαν γερανό και πλήρες πλήρωμα.

Κατασκευασμένο με βάση την πραγματική εργασία σχίσματος καλωδίων

Υδραυλικό σύστημα ανύψωσης:Μια ανθεκτική χειροκίνητη αντλία και κύλινδρο ανεβάζουν το τύμπανο από το έδαφος με ελάχιστη προσπάθεια, αφαιρώντας το χειροκίνητο ανύψωμα και το κύλιση που προκαλούν τους περισσότερους τραυματισμούς στην πλάτη και τη συντριβή στο χώρο.
Ρυθμίσιμα χέριανα φιλοξενεί τρύπες στο πυρήνα του τύμπανου από 76 mm έως 200 mm και να κλειδώνει το τύμπανο με ασφάλεια καθ' όλη τη διάρκεια της εκταμίευσης.
Ενσωματωμένη πέδησηΕφαρμόζει ακριβή αντίστροφη τάση ώστε το καλώδιο να τροφοδοτείται ομοιόμορφα χωρίς χαλάρωση, στροφές ή υπερβολές.
Πνευματικοί τροχοί βαρέων χρήσεωναφήστε ένα άτομο να μετακινήσει ένα φορτωμένο στέλεχος σε ανώμαλες επιφάνειες και να το ευθυγραμμίσει με την κατεύθυνση έλξης.
Ενισχυμένο πλαίσιο:Η συγκόλληση διπλασιάζεται σε κάθε σημείο άγχους και η ευρεία, χαμηλή κούνια κρατά τη μονάδα σταθερή υπό πλήρες ονομαστικό φορτίο.

Τεχνικές προδιαγραφές

Άρθρο αριθ.	Σχήμα	Ονομαστική φόρτιση (KN)	Διάμετρος τροχιάς (mm)	Διάμετρος τροχιάς (mm)	Τρύπα πυρήνα (mm)	Βάρος (kg)
21346	ΣΙ-5	50	Μαξ. 2400	Μαξ. 1600	76-103	172
21347	ΣΙ-10	100	Μαξ. 2700	Μαξ. 1700	120-135	230
21348	SI-10A	100	Μέγιστο 3400	Μέγιστο 1900	120-135	230
21349	ΣΙ-16	160	Μαξ. 4000	Μαξ. 2500	125-200	325
21343	ΣΙ-20	200	Μαξ. 4000	Μαξ. 2500	135-160	450
21344	ΣΙ-30	300	Μαξ. 5000	Μέγιστο 3100	160-200	600

Έλεγχος ποιότητας και δοκιμές

Η συγκόλληση του πλαισίου ακολουθεί μια τεκμηριωμένη διαδικασία και κάθε πλαισίωμα ελέγχεται για την ορθότητα σε ένα τετράγωνο πριν από τη βαφή.και κάθε τελική μονάδα υποβάλλεται σε δοκιμή λειτουργίας μέσω ενός πλήρους κύκλου ανύψωσης πριν από τη συσκευασίαΗ παραγωγή διεξάγεται με πιστοποιημένη διαχείριση ποιότητας ISO 9001 και ένα αρχείο επιθεώρησης εργοστασίου παρέχεται με κάθε αποστολή.

Τυπικές εφαρμογές

Επικοινωνιακές γραμμές μεταφοράς και διανομής
Εγκατάσταση καλωδίων υποσταθμού και διακόπτη
Σχέδια μεταφοράς υπόγειων καλωδίων και αγωγών
Εργασίες σιδηροδρομικής αλυσίδας και τηλεπικοινωνιακών δικτύων
Καλωδίωση ηλεκτρικής ενέργειας βιομηχανικών εγκαταστάσεων και αιολικών πάρκων

Υποστήριξη εργοστασίου και εγγύηση αγοραστή

Καθορισμός τιμών άμεσης από τον κατασκευαστή χωρίς προσαύξηση του επιπέδου εμπορίας
OEM και ODM διαθέσιμα με προσαρμοσμένες τιμές φορτίου, χρώματα και εμπορικές επωνυμίες
Τεχνικά σχέδια και υπολογισμοί φορτίου που παρέχονται πριν από την παραγγελία
Ανταλλακτικά υδραυλικών αντλιών, βραχίονων και τροχών που βρίσκονται σε αποθεματισμό
12μηνη περιορισμένη εγγύηση για τα υδραυλικά εξαρτήματα

Πείτε μας τη διάμετρο του τύμπανου, το πλάτος, την τρύπα του πυρήνα και την απαιτούμενη ικανότητα φόρτωσης, και οι μηχανικοί μας θα συστήσουν το σωστό μοντέλο και θα επιβεβαιώσουν μια απευθείας εργοστασιακή προσφορά εντός μιας εργάσιμης ημέρας.
