SI-30 Υδραυλικός ρυμουλκούμενος ρυμουλκούμενος ̇ 300KN Εργαλεία χειρισμού βαρέων καλωδιακών τροχών

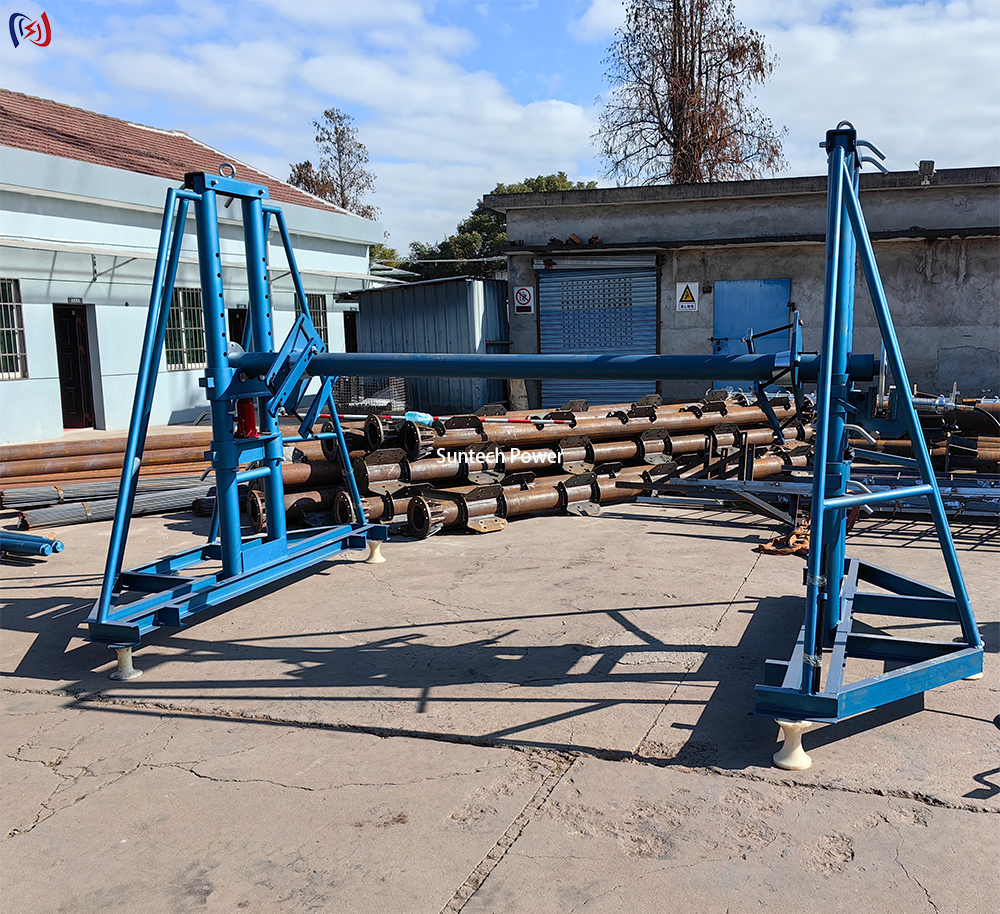

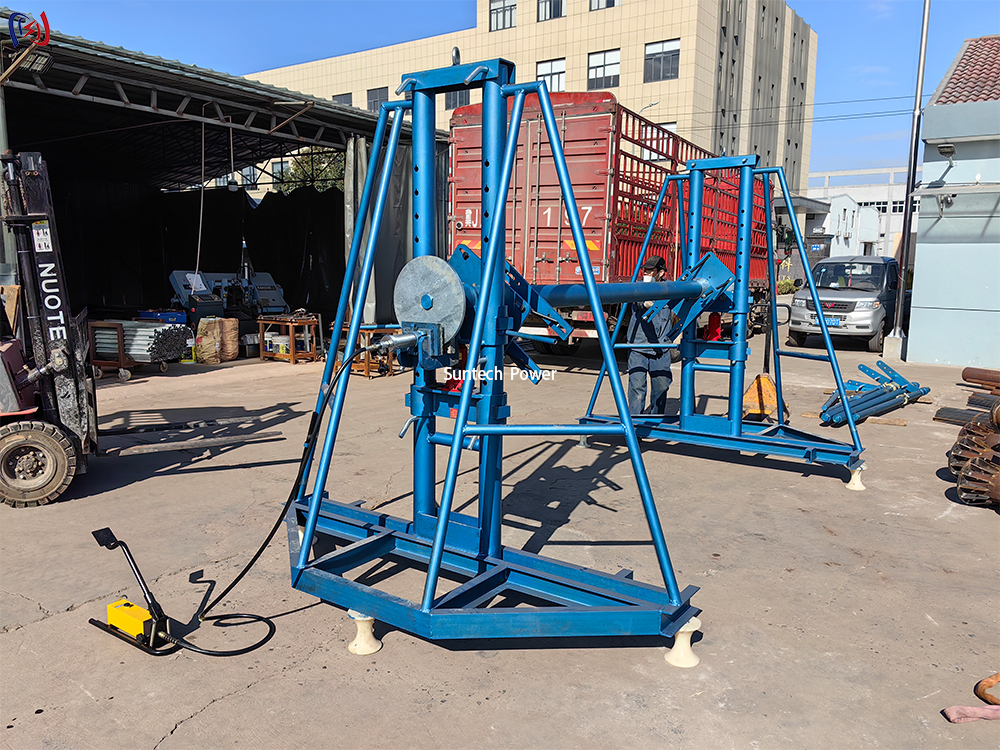

Το SI-30 Hydraulic Conductor Drum Stand είναι μια λύση χειρισμού βαρέων υλικών που έχει σχεδιαστεί για την ανύψωση, την τοποθέτηση και την εξόφληση μεγάλων καλωδίων ισχύος, αγωγών και συρματικών τροχών με έναν μόνο χειριστή.Μια υδραυλική αντλία ανυψώνει την κούνια τύμπανο από το επίπεδο του εδάφους στο ύψος εργασίαςΑντικαθιστώντας την χειροκίνητη κυλίνδρωση και το κούρεμα που προκαλούν τραυματισμούς στην πλάτη και βλάβες στο μπουφάν.το SI-30 είναι εγκεκριμένο για φορτίο 300KN και δέχεται κυλίνδρους αγωγού μέχρι 5000 mm σε διάμετρο και 3100 mm σε πλάτος.
Τεχνικές προδιαγραφές
| Άρθρο |
Παράμετρος |
Αξία |
| 1 |
Σχήμα |
ΣΙ-30 |
| 2 |
Ονομαστικό φορτίο |
300 KN |
| 3 |
Εφαρμόσιμη διάμετρος τροχιάς |
≤ Φ5000 mm |
| 4 |
Εφαρμόσιμο πλάτος τροχιάς |
≤ 3100 mm |
| 5 |
Διάμετρος τρύπας πυρήνα |
Φ160·200 mm |
| 6 |
Αυτοβαρύνσεις |
600 κιλά |
| 7 |
Σύστημα ανύψωσης |
Χειροκίνητη υδραυλική αντλία |
| 8 |
Υλικό πλαισίου |
Χάλυβες συγκολλημένες υψηλής αντοχής |
| 9 |
Φρεναρίσματα |
Ενσωματωμένο φρένο αντίστροφης τάσης |
| 10 |
Η κινητικότητα |
Τροχοί βαρέων χρήσεων, κινητή τροχόσπιτα |
Οδηγός επιλογής και εύρος μοντέλων
| Σχήμα |
Ονομαστική φόρτιση (KN) |
Διάμετρος τροχιάς (mm) |
Διάμετρος τροχιάς (mm) |
Τρύπα Φ (mm) |
Βάρος (kg) |
| ΣΙ-5 |
50 |
≤ Φ2400 |
≤1600 |
76·103 |
172 |
| ΣΙ-10 |
100 |
≤ Φ2700 |
≤1700 |
120 ̇ 135 |
230 |
| SI-10A |
100 |
≤ Φ3400 |
≤1900 |
120 ̇ 135 |
230 |
| ΣΙ-16 |
160 |
≤ Φ4000 |
≤ 2500 |
125 ¢200 |
325 |
| ΣΙ-20 |
200 |
≤ Φ4000 |
≤ 2500 |
135 ̇ 160 |
450 |
| ΣΙ-30 |
300 |
≤ Φ5000 |
≤3100 |
160 ̇ 200 |
600 |
Βασικά χαρακτηριστικά και οφέλη
Υδραυλική ανύψωση με κινητήρα
Η χειροκίνητη υδραυλική αντλία ανυψώνει βάρη τροχών έως 300KN, επιτρέποντας σε έναν χειριστή να φορτώνει και να τοποθετεί τύμπανα που διαφορετικά θα απαιτούσαν γερανό ή πλήρες πλήρωμα,εξάλειψη της κύριας αιτίας τραυματισμών κατά την ανύψωση σε εργασίες καλωδίων.
Ελεγχόμενη πληρωμή καλωδίων
Ένα ενσωματωμένο φρένο αντίστροφης τάσης ρυθμίζει την ταχύτητα και την ένταση της εκφόρτωσης, αποτρέποντας την διαρροή καλωδίων, τις στροφές και τους χαλαρούς βρόχους, προστατεύοντας παράλληλα τον αγωγό και την μόνωση κατά την εγκατάσταση.
Ευρεία συμβατότητα τροχιάς
Ρυθμίσιμοι βραχίονες κούνι και ευρεία βάση δέχονται διαμέτρους κυλίνδρων από 2400 mm έως 5000 mm και τρύπες πυρήνα από 76 mm έως 200 mm, επιτρέποντας σε ένα στέλεχος να εξυπηρετεί το σύρμα διανομής μέσω βαρέος αγωγού μετάδοσης.
Κινητός και σταθερός σχεδιασμός
Οι βαρέοι τροχοί επιτρέπουν να κυλήσει το στέλεχος μεταξύ των φορτηγών παράδοσης και της επιφάνειας εργασίας, ενώ το άκαμπτο συγκολλημένο πλαίσιο κλειδώνει σε μια επίπεδη, σταθερή πλατφόρμα πληρωμής στο χώρο.
Κατασκευή και διασφάλιση ποιότητας
Κάθε SI-30 παράγεται από πιστοποιημένο ISO 9001 κατασκευαστή με περισσότερες από 15 χρόνια εμπειρίας στον τομέα των εξοπλισμού για την παρακολούθηση και την επεξεργασία καλωδίων.Τα πλαίσια κατασκευάζονται από χάλυβα υψηλής αντοχής με ενισχυμένη συγκόλληση σε όλα τα σημεία έντασης, στη συνέχεια δοκιμάζεται με φορτίο 1,25 φορές την ονομαστική χωρητικότητα πριν από την αποστολή.Κάθε μονάδα παρέχεται με ανιχνεύσιμο αύξοντα αριθμό και αρχείο επιθεώρησης, ώστε οι μηχανικοί προμηθειών και του χώρου να μπορούν να επαληθεύουν τη συμμόρφωση με την δηλωθείσα ικανότητα 300KN.
Τυπικές εφαρμογές
Σχεδιασμένο για εργολάβους ηλεκτρικής ενέργειας, συνεργάτες κοινής ωφέλειας και εγκαταστάτες τηλεπικοινωνιών, το SI-30 υποστηρίζει την επένδυση αεροπορικών γραμμών, την τοποθέτηση υπόγειων καλωδίων,Εργασίες υποσταθμού και βαριά βιομηχανική σύρση καλωδίων όπου πρέπει να χειρίζονται με ασφάλεια και αποτελεσματικότητα μεγάλα τύμπανα αγωγών.
Το SI-30 Hydraulic Conductor Drum Stand συνδυάζει φορτίο 300KN, χωρητικότητα τροχιάς 5000mm και υδραυλική ανύψωση με έναν χειριστή σε ανθεκτική συγκολλημένη χάλυβα κατασκευή.Με την μηχανοποίηση της βαρύτερης και πιο επικίνδυνης εργασίας στο χειρισμό καλωδίωνΕπικοινωνήστε με την ομάδα μηχανικών μας για επιλογή μοντέλου, καθοδήγηση κύκλου εργασίας και επιλογές OEM.
