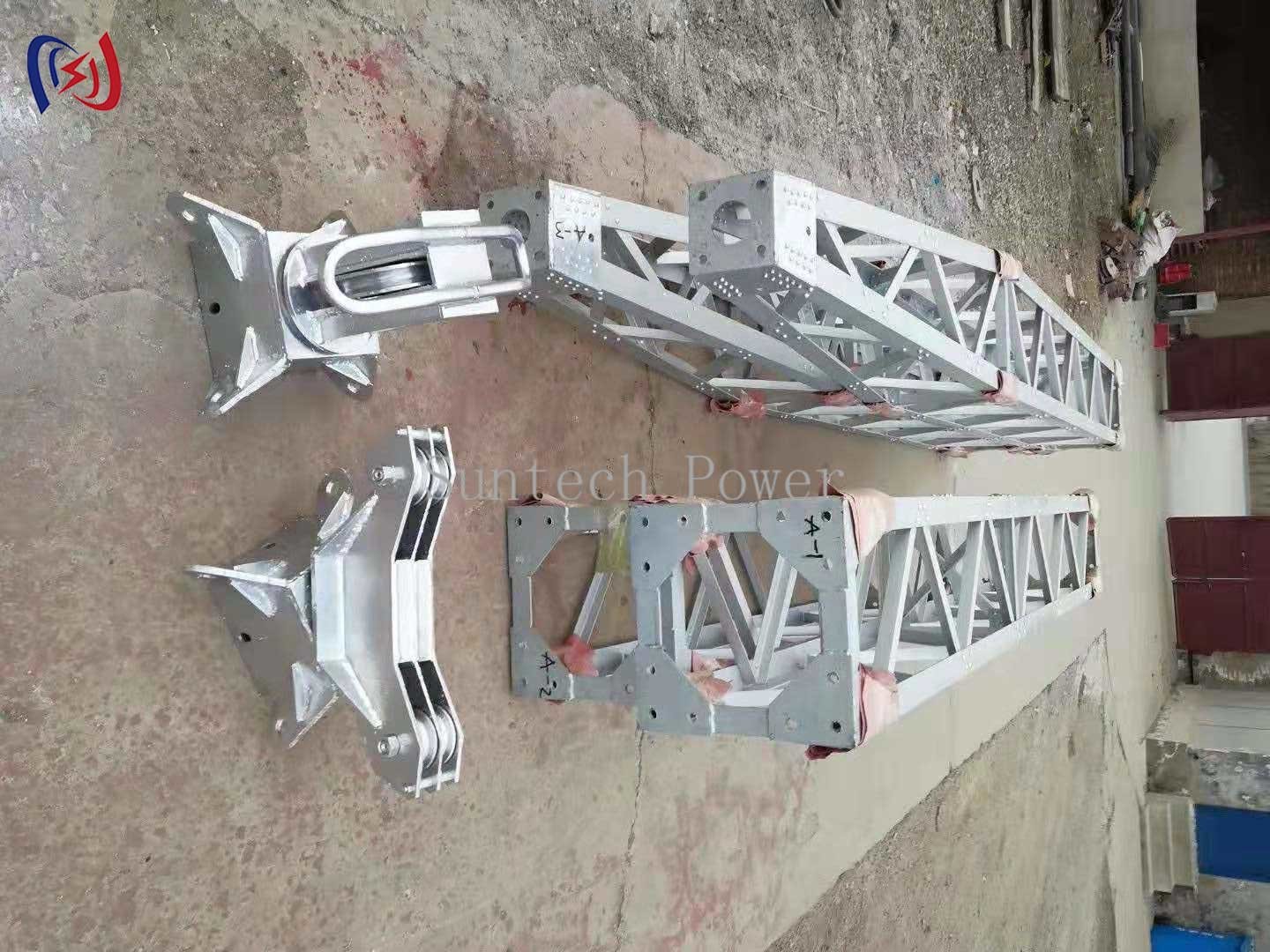

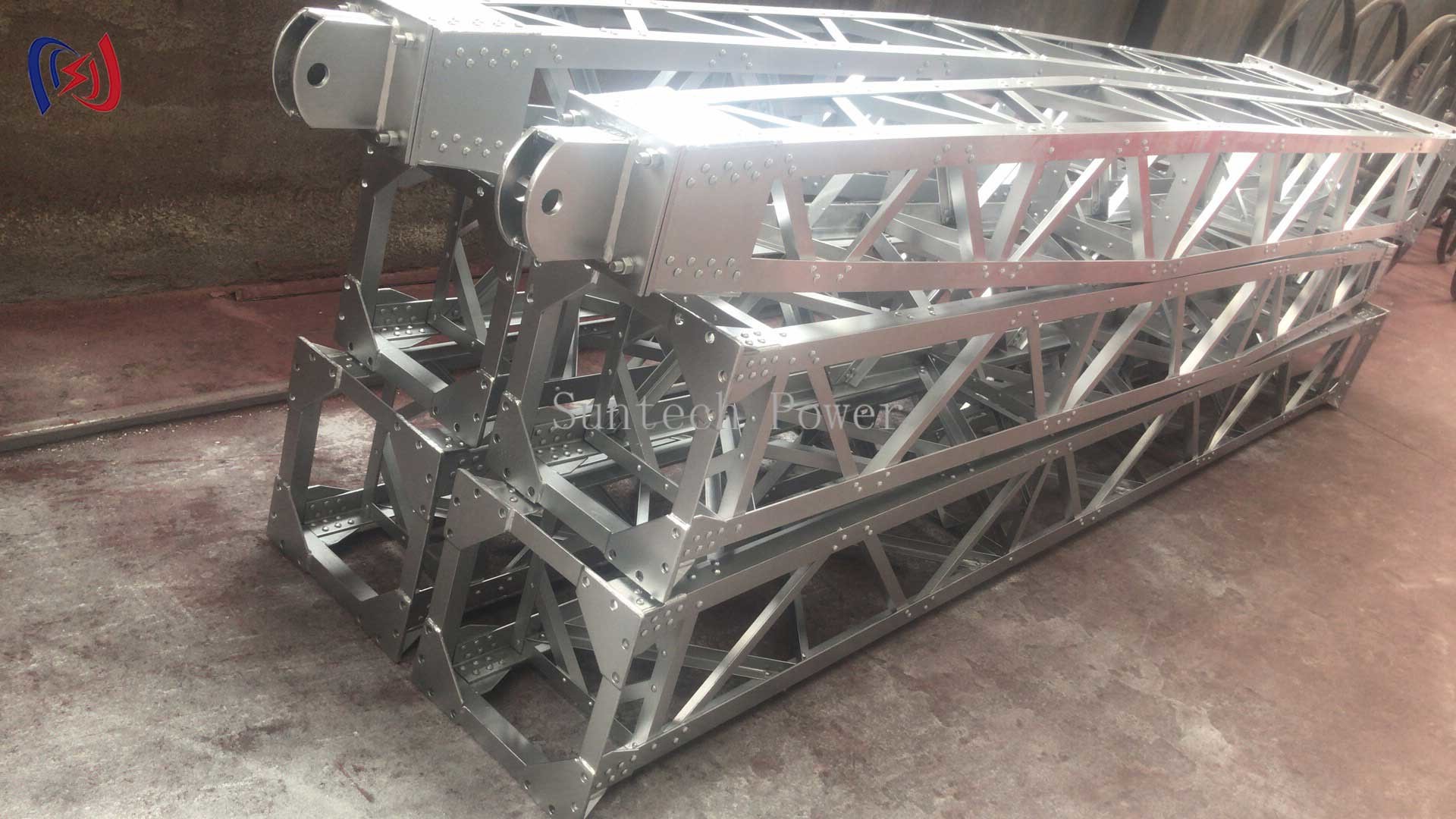

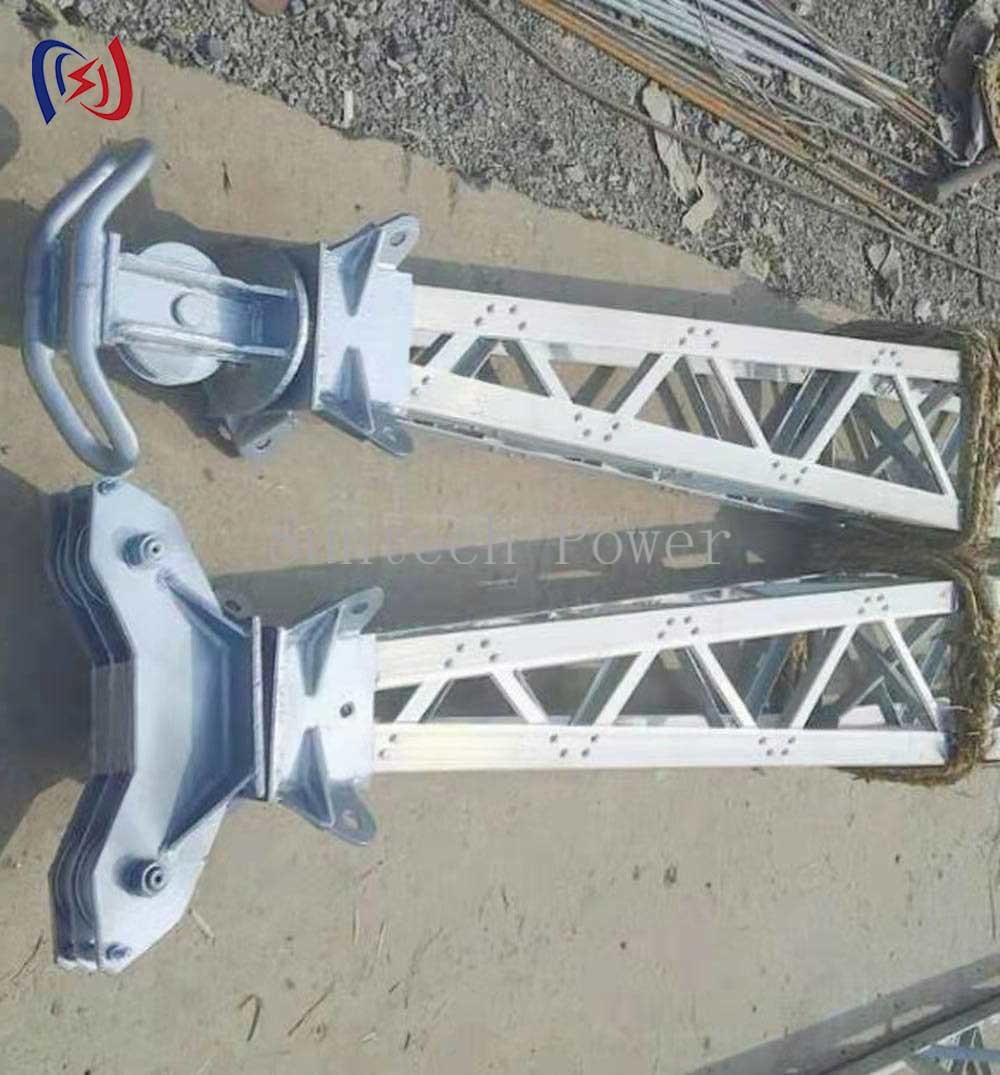

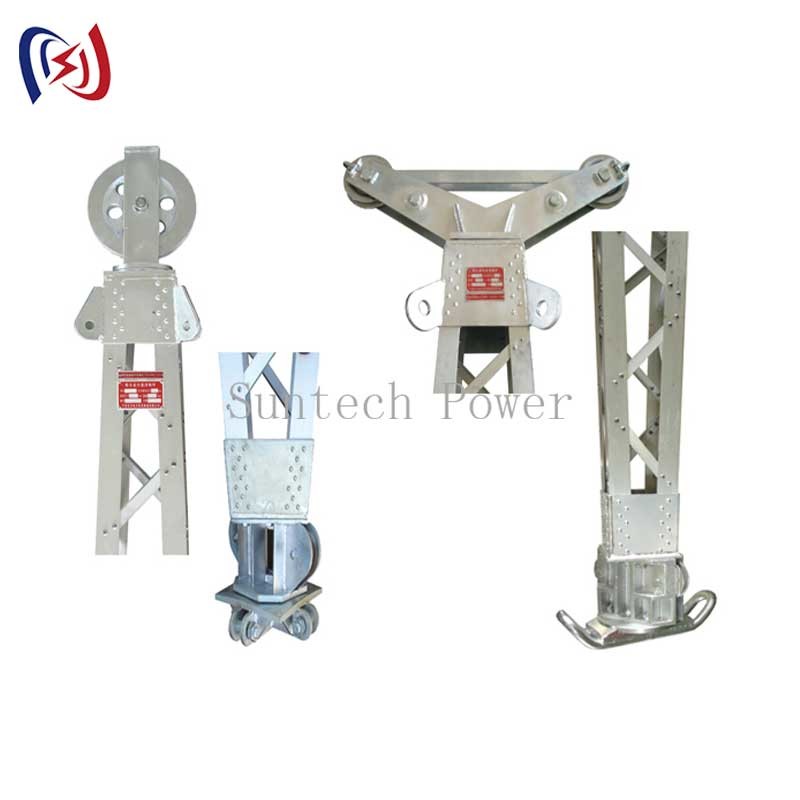

Εσωτερικά ανεξάρτητος σιδηροτροφικός στύλος για την κατασκευή πύργου μετάδοσης
Χαρακτηριστικά:
Το εσωτερικά ανασταλμένο πλέγμα Gin Pole είναι ένα εξειδικευμένο σύστημα ανύψωσης που έχει σχεδιαστεί για την ασφαλή και αποτελεσματική κατασκευή και συντήρηση του πύργου μεταφοράς.διαθέσιμα σε γαλβανισμένο χάλυβα ή ελαφρύ αλουμίνιοΤο σύστημα διαθέτει:
Ρυθμίσιμο μήκος (συνήθως 5 έως 20 m) μέσω αρθρωτών διατομών
Ενσωματωμένα σημεία εφοδιασμού για ασφαλή στερέωση φορτίου
Ανθεκτική στη διάβρωση επικάλυψη για μακροχρόνια χρήση σε εξωτερικούς χώρους
Συσκευάσματα με ικανότητα φόρτωσης που πληρούν τα πρότυπα βιομηχανικής ασφάλειας
Υλικό γρήγορης σύνδεσης για ταχεία συναρμολόγηση/αποσυναρμολόγηση
Προαιρετικά συστήματα παρακολούθησης φορτίου για αυξημένη ασφάλεια
Αρχή λειτουργίας:
Αυτός ο στύλος λειτουργεί ως εσωτερικό σύστημα ανάρτησης μέσα στη δομή του πύργου:
Ο στύλος στερεώνεται μέσα στο πλαίσιο του πύργου χρησιμοποιώντας ειδικά σχεδιασμένα στηρίγματα
Ένας μηχανισμός ανύψωσης (χειροκίνητος ή με κινητήρα) συνδέεται με το άνω τμήμα
Το φορτίο ανυψώνεται κατακόρυφα μέσα από το κέντρο της δομής του πύργου
Τα συστήματα καθοδήγησης εξασφαλίζουν την ακριβή τοποθέτηση των στοιχείων του πύργου
Εφαρμογές:
Κατασκευή και συντήρηση πύργων μεταφοράς
Σχέδια εγκατάστασης γραμμών υψηλής τάσης
Κατασκευή πύργου κινητής τηλεφωνίας και τοποθέτηση κεραίας
Εγκατάσταση καλωδίων γέφυρας
Συντήρηση ανεμογεννητριών
Πλεονεκτήματα
✔ Αυξημένη ασφάλεια - Η εσωτερική ανάρτηση μειώνει τους κινδύνους κλίσης
✔ Αποδοτική χρήση του χώρου - Εργασίες εντός του εύρους του πύργου
✔ Ακριβής τοποθέτηση - Εξαιρετικός έλεγχος για την ευθυγράμμιση των εξαρτημάτων
✔ Προσαρμοσιμότητα - Το μοντελοποιημένο σχέδιο ταιριάζει στις διάφορες απαιτήσεις του έργου
✔ Ανθεκτικότητα - Υλικά ανθεκτικά στις καιρικές συνθήκες για μακρά διάρκεια ζωής
Υπηρεσία & Υποστήριξη:
Υπολογισμοί τεχνικού φορτίου για συγκεκριμένα έργα
Προσαρμοσμένες διαμορφώσεις για να ανταποκρίνονται στις μοναδικές απαιτήσεις εργασίας
Περιλαμβάνονται συνολικές κατευθυντήριες γραμμές επιθεώρησης
Τεχνικά δεδομένα
| Αριθμός της θέσης |
Σχήμα |
Πεδίο
(Μ)
|
Τμήμα (MM) |
Κύριο μέρος
μέγεθος
(MM)
|
Συσκευές
μέγεθος
(MM)
|
Βόρειος
Φορτίο
(KN)
|
Ασφάλεια
Παράγοντας
(Κ)
|
Βάρος
(KG/M)
|
| 03131 |
LBNX-300A |
8-16 |
300*300 |
50*50*4 |
25*25*3 |
13-38 |
2.5 |
10.5 |
| 03141 |
LBNX-300B |
11-18 |
300*300 |
50*50*5 |
30*30*3 |
15-40 |
2.5 |
11.0 |
| 03151 |
LBNX-400 |
12-20 |
400*400 |
50*50*5 |
30*30*3 |
14-43 |
2.5 |
14.6 |
| 03511 |
LBNX-500A |
12-20 |
500*500 |
60*60*5 |
30*30*3 |
34-75 |
2.5 |
18 |
| 03515 |
LBNX-500B |
14-22 |
500*500 |
60*60*5 |
40*40*3 |
2.5 |
20 |
| 03521 |
LBNX-500C |
15-23 |
500*500 |
70*70*6 |
40*40*3 |
42.88 |
2.5 |
21 |
| 03525 |
LBNX-500D |
17-25 |
500*500 |
70*70*6 |
50*50*4 |
2.5 |
22 |
| 03531 |
LBNX-600A |
15-23 |
600*600 |
60*60*6 |
40*40*3 |
38.75 |
2.5 |
20 |
| 03535 |
LBNX-600B |
17-25 |
600*600 |
70*70*6 |
40*40*3 |
2.5 |
21 |
| 03541 |
LBNX-600C |
17-25 |
600*600 |
70*70*6 |
50*50*4 |
58.119 |
2.5 |
22 |
| 03545 |
LBNX-600D |
17-25 |
600*600 |
75*75*6 |
50*50*4 |
2.5 |
24 |
| 03601 |
BNX-300 |
10 έως 15 |
300*300 |
50*50*5 |
30*30*3 |
17-35 |
2.5 |
33 |
| 03602 |
BNX-400 |
12-16 |
400*400 |
50*50*5 |
30*30*3 |
29-51 |
2.5 |
43 |
| 03603 |
BNX-500 |
16-24 |
500*500 |
63*63*6 |
30*30*3 |
41-93 |
2.5 |
54 |
| 03604 |
BNX-600 |
16-32 |
600*600 |
70*70*6 |
40*40*4 |
72-221 |
2.5 |
63 |
| 03605 |
BNX-700 |
20-32 |
700*700 |
80*80*6 |
40*40*4 |
115 έως 294 |
2.5 |
75 |
