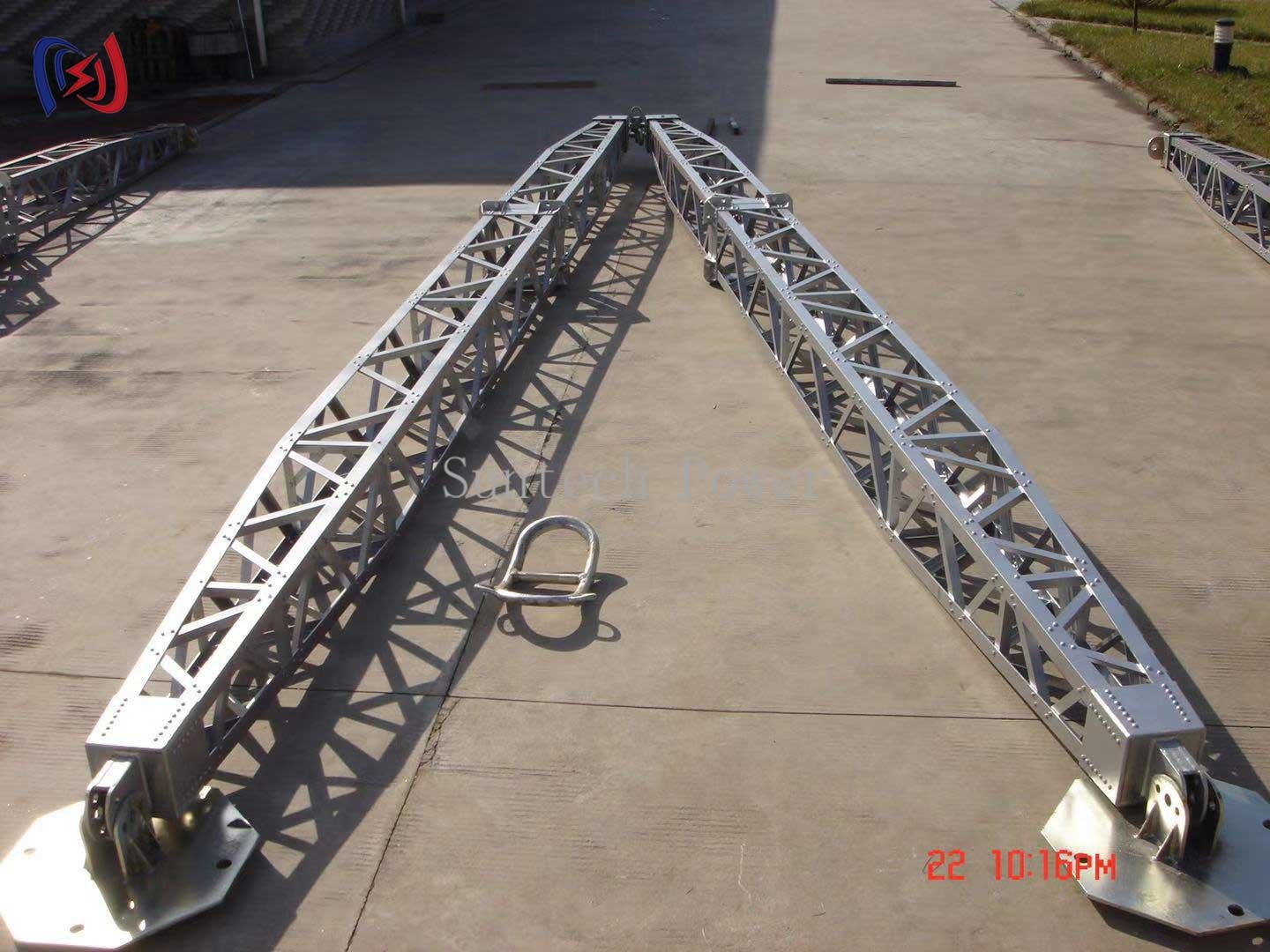

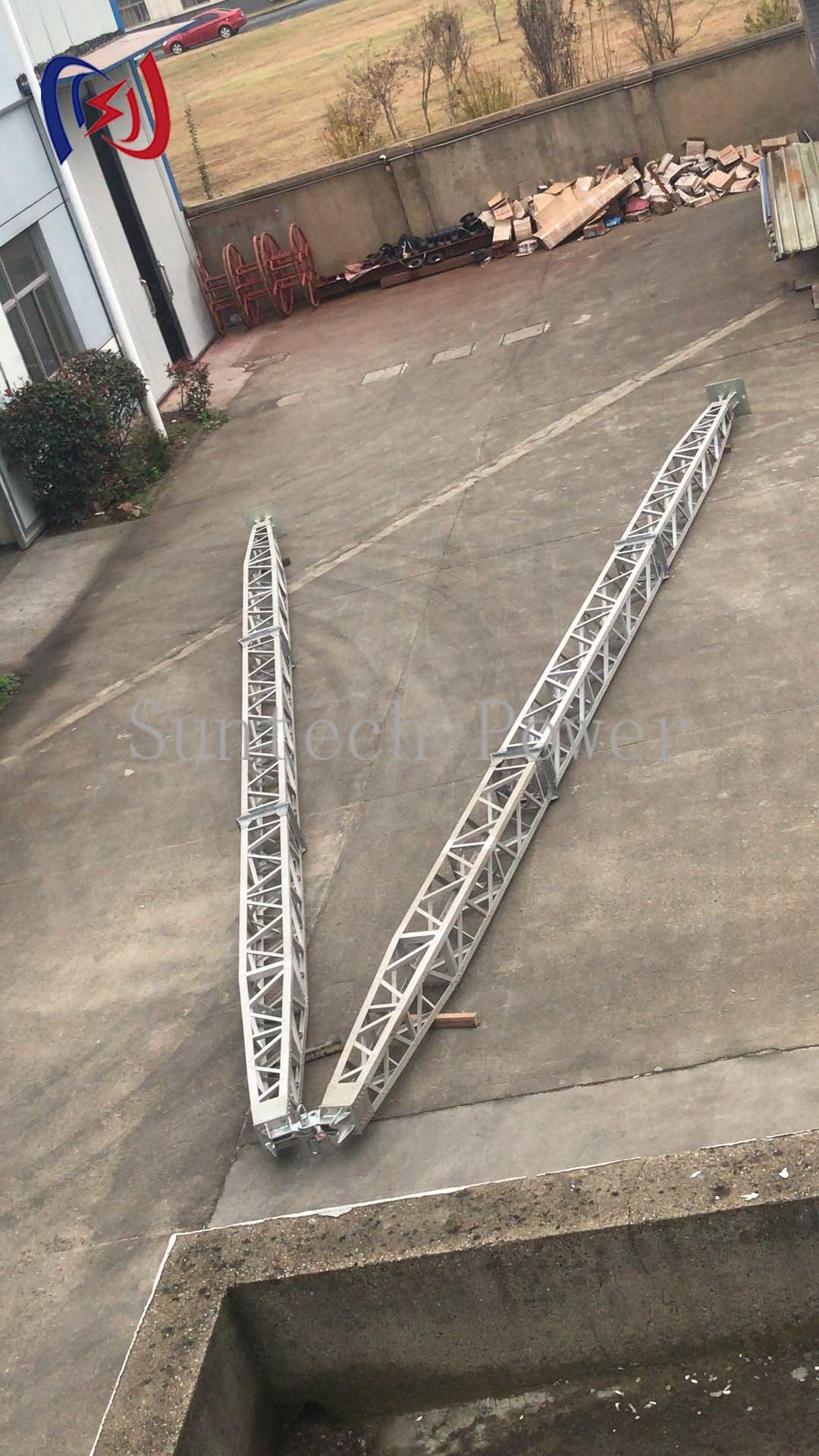

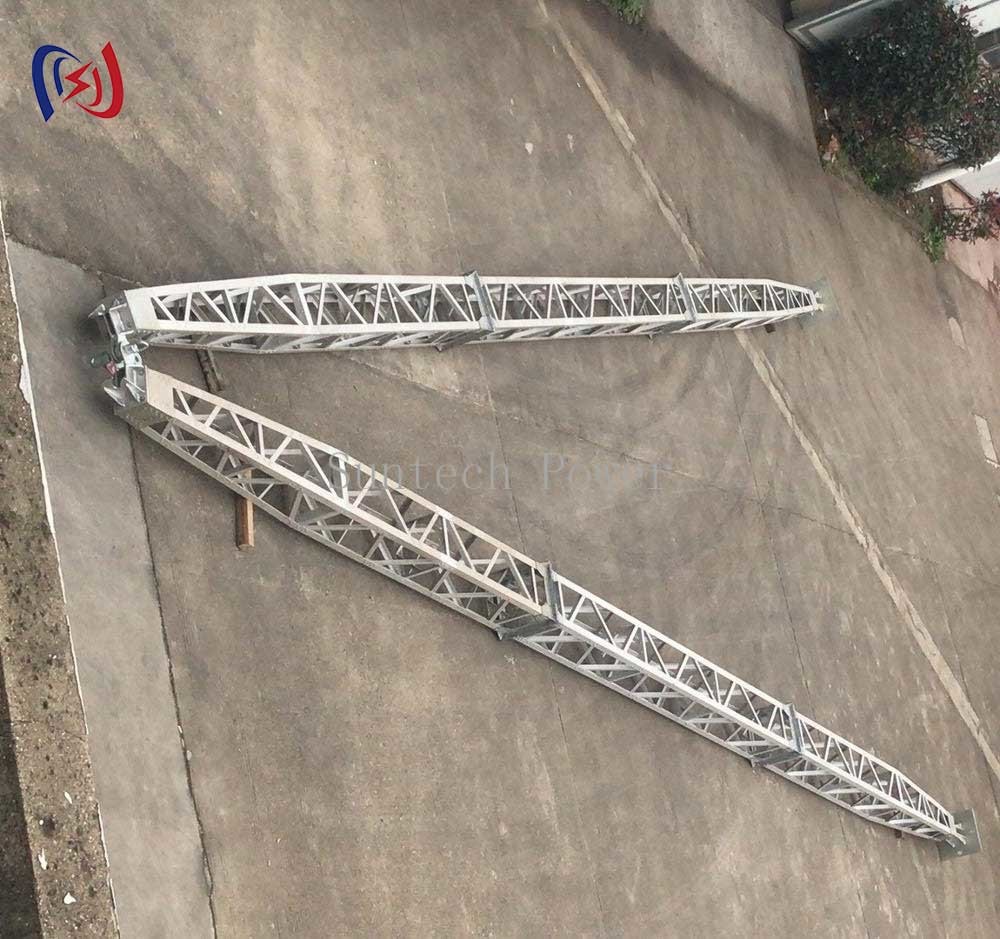

Τεχνική σχήμα Α πλέγμα τζιν στύλος για την ανύψωση βαρέων φορτίων
Χαρακτηριστικά:
Το A-Shape Lattice Gin Pole είναι ένα βαρύ σύστημα ανύψωσης ειδικά σχεδιασμένο για την ανέγερση του πύργου μετάδοσης, τη συντήρηση και την εγκατάσταση γραμμών υψηλής τάσης.Ο χαρακτηριστικός σχεδιασμός του A-frame παρέχει ανώτερη σταθερότητα και αντοχή σε σύγκριση με τα μονόπολα συστήματαΤα βασικά χαρακτηριστικά περιλαμβάνουν:
Υψηλής αντοχής κατασκευή: Διατίθεται σε γαλβανισμένο χάλυβα ή ελαφρύ αλουμίνιο με ανθεκτική στη διάβρωση επίστρωση
Μονουλικός σχεδιασμός πλέγματος: Τα ενδιάμεσα τμήματα επιτρέπουν γρήγορη συναρμολόγηση και ρύθμιση ύψους (συνήθως 6 έως 25 μέτρα)
Ευρεία σταθερότητα της βάσης: Η διαμόρφωση σε πλαίσιο Α αποτρέπει την ανατροπή κατά τη διάρκεια βαρέων ανυψωτικών εργασιών
Ενσωματωμένα σημεία εφοδιασμού: Πολλαπλά σημεία στερέωσης για ακριβή έλεγχο φορτίου
Μηχανισμοί κλειδώματος ασφαλείας: Αυτοματοποιημένα συστήματα συρρίκνωσης αποτρέπουν την τυχαία απελευθέρωση
Προαιρετικά εξαρτήματα: Συμπεριλαμβανομένων των κυψελών φορτίου, των συστημάτων συρματόπλεγματος και των συστημάτων περιστροφής
Αρχή λειτουργίας:
Η βάση του πλαισίου Α είναι στερεωμένη στο θεμέλιο του πύργου ή στη δομή υποστήριξης
Τα καλώδια Guy (όταν χρησιμοποιούνται) παρέχουν πρόσθετη πλευρική σταθερότητα

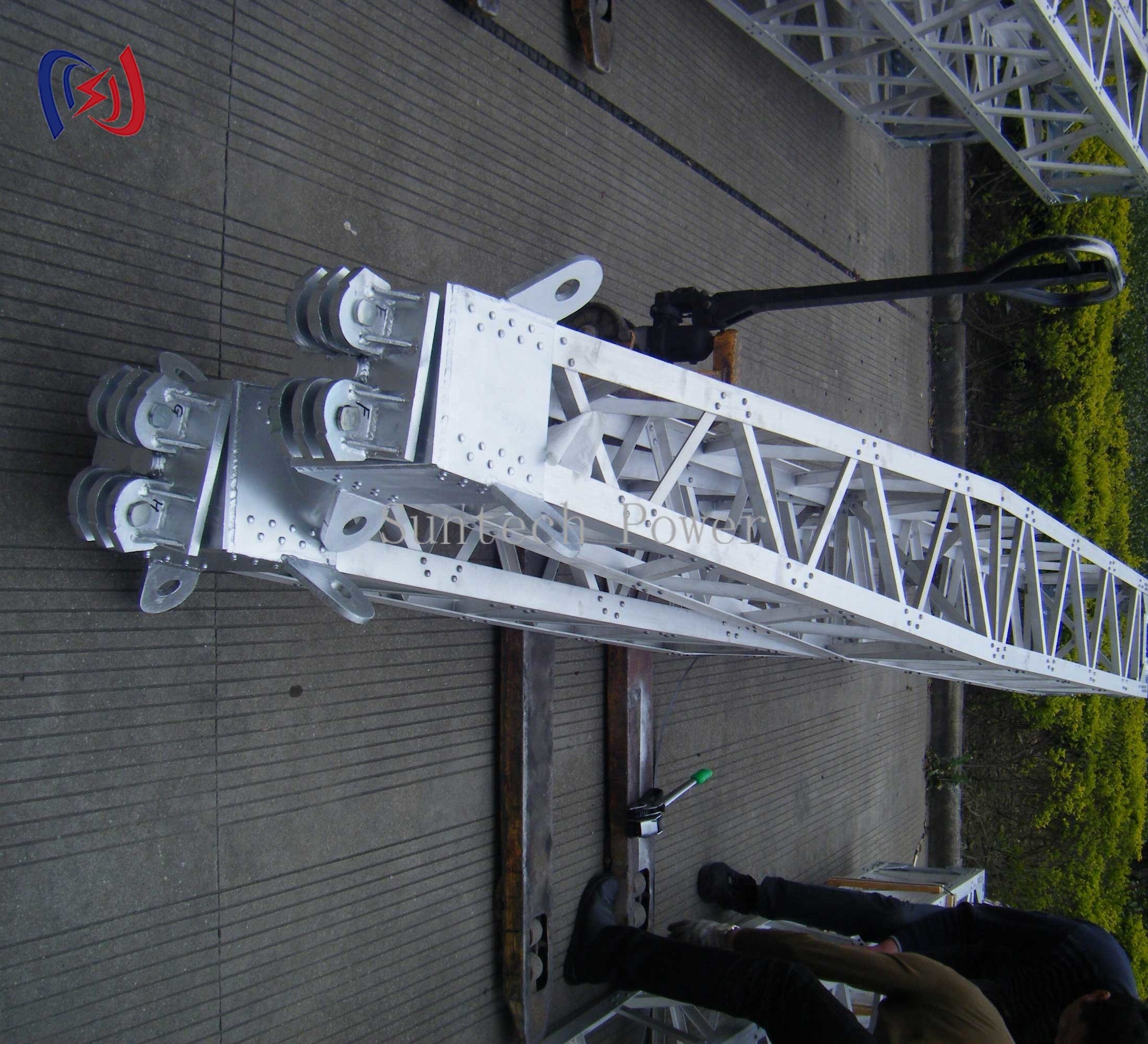

Ένας μηχανισμός ανύψωσης (χειριζόμενος ανυψωτής αλυσίδας ή κινητήριος κουβάς) τοποθετείται στην κορυφή
Το φορτίο ανυψώνεται κατακόρυφα μεταξύ των δύο ποδιών του πλαισίου Α
Οι κυλίνδροι καθοδήγησης εξασφαλίζουν ομαλή λειτουργία και αποτρέπουν την κλίση φορτίου
Εφαρμογές:
Κατασκευή πύργου μεταφοράς και εγκατάσταση εξαρτημάτων
Εργασίες ράβδου για αγωγούς υψηλής τάσης
Ανύψωση και τοποθέτηση εξοπλισμού υποσταθμού
Εγκατάσταση κεραίας κυτταρικού πύργου
Σχέδια εγκατάστασης καλωδίων γέφυρας
Πλεονεκτήματα
✔ Ανώτερη Σταθερότητα - Η σχεδίαση του πλαισίου Α αντιστέκεται σε πλευρικά φορτία και δυνάμεις ανέμου
✔ Μεγαλύτερη χωρητικότητα φορτίου - Συνήθως 1,5-2 φορές η χωρητικότητα των μονόπολων συστημάτων
✔ Έλεγχος ακρίβειας - Εξαιρετικός για την ευθυγράμμιση βαρέων κατασκευαστικών στοιχείων του πύργου
✔ Προσαρμόσιμη διαμόρφωση - Μοδική σχεδίαση που ταιριάζει στις διάφορες ανάγκες του έργου
Υπηρεσία & Υποστήριξη:
Διαθέσιμοι υπολογισμοί μηχανικής για τοποθεσία
Κατασκευή κατά παραγγελία για ειδικές εφαρμογές
Πλήρη εγχειρίδια επιθεώρησης και συντήρησης
Εξηγήστε:

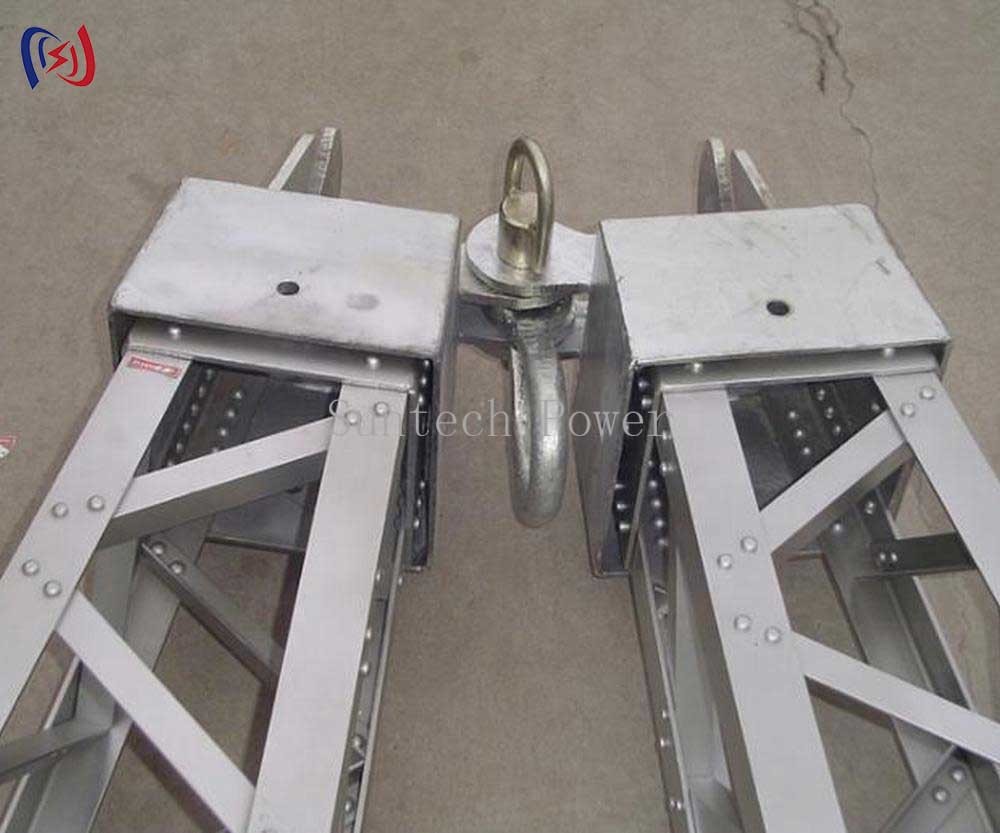

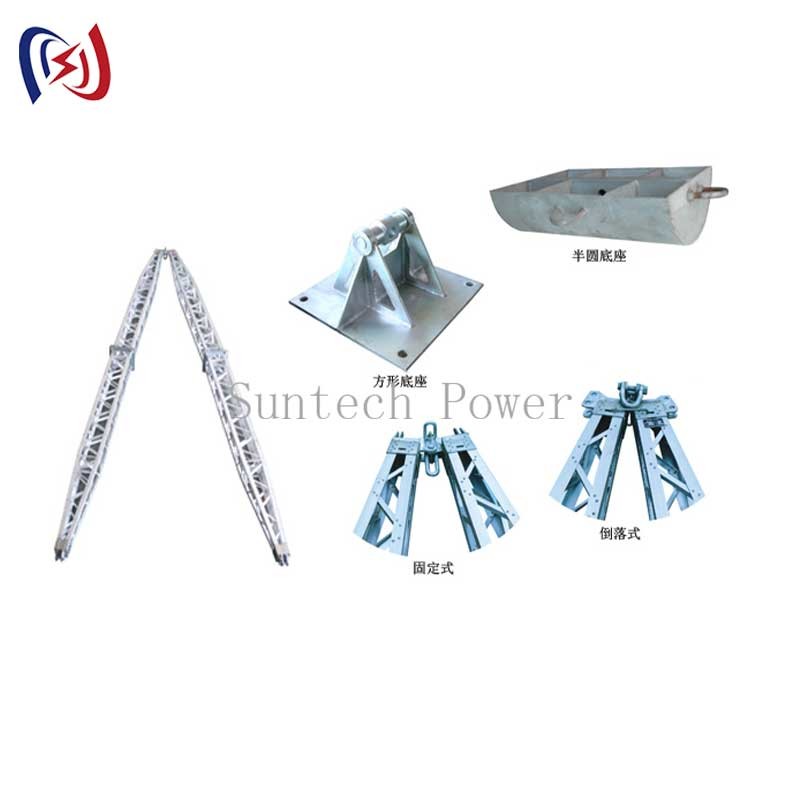

Το κεφάλι των τζιν είναι ανάποδα και η βάση των τζιν είναι ημικύκλωμα ή τετράγωνο.
03361-03445 είναι υλικό κράματος αλουμινίου.03611-03615 είναι υλικό χάλυβα μαγγανίου.
| Άρθρο αριθ. |
Σχήμα |
Πεδίο εκτέλεσης (M) |
Τμήμα (MM) |
Μέγεθος κύριας μερίδας (MM) |
Μέγεθος του εξαρτήματος ((MM)) |
Βιόμετρος (KN) |
Παράγοντας ασφάλειας (K) |
Βάρος ((Kg/M) |
| 03361 |
ΛΒΡ-250 |
8-13 |
250*250 |
50*50*4 |
25*25*3 |
72-26 |
2.5 |
10.5*2 |
| 03371 |
LBR-300A |
8-16 |
300*300 |
50*50*4 |
25*25*3 |
90-26 |
10.5*2 |
| 03380 |
LBR-300B |
300*300 |
50*50*5 |
30*30*3 |
11.0*2 |
| 03381 |
ΛΒΡ-350 |
8-16 |
350*350 |
50*50*5 |
30*30*3 |
120-35 |
10.5*2 |
| 03391 |
LBR-400A |
11-18 |
400*400 |
50*50*5 |
30*30*3 |
147-38 |
11.0*2 |
| 03401 |
LBR-400B |
400*400 |
60*60*5 |
30*30*3 |
14.6*2 |
| 03411 |
ΛΒΡ-500Α |
13-20 |
500*500 |
60*60*5 |
30*3*3 |
162-81 |
18*2 |
| 03415 |
ΛΒΡ-500Β |
500*500 |
60*60*5 |
40*40*3 |
20*2 |
| 03421 |
LBR-500C |
500*500 |
70*70*6 |
40*40*3 |
256-127 |
21*2 |
| 03425 |
LBR-500D |
500*500 |
70*70*6 |
50*50*4 |
22*2 |
| 03431 |
ΛΒΡ-600Α |
15-22 |
600*600 |
60*60*6 |
40*40*3 |
171 έως 96 |
20*2 |
| 03435 |
ΛΒΡ-600Β |
600*600 |
70*70*6 |
40*40*3 |
21*2 |
| 03441 |
Δοκιμαστικό σύστημα |
600*600 |
70*70*6 |
50*50*4 |
275-150 |
22*2 |
| 03445 |
ΛBR-600D |
600*600 |
80*80*6 |
50*50*4 |
24*2 |
| 03611 |
GBR-300 |
10 έως 15 |
300*300 |
50*50*5 |
30*30*3 |
75-35 |
33*2 |
| 03612 |
GBR-400 |
12-18 |
400*400 |
56*56*5 |
30*30*3 |
100 - 75 |
43*2 |
| 03613 |
GBR-500 |
14-24 |
500*500 |
63*63*5 |
40*40*4 |
185-125 |
54*2 |
| 03614 |
GBR-600 |
16-26 |
600*600 |
70*70*6 |
40*40*4 |
420 έως 145 |
63*2 |
| 03615 |
GBR-700 |
18-28 |
700*700 |
80*80*6 |
50*50*4 |
600-230 |
75*2 |
