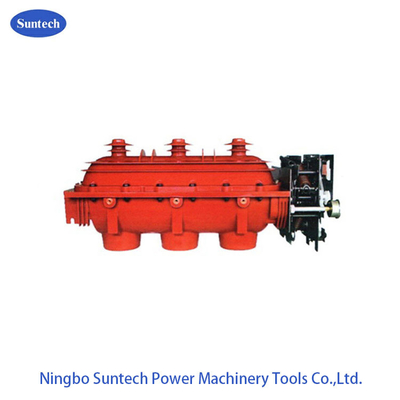

Εσωτερικός διακόπτης διακοπής φόρτωσης με ατμοσφαιρική μόνωση υψηλής τάσης SF6
Ο διακόπτης διακόπτη φόρτωσης εναλλασσόμενου ρεύματος υψηλής τάσης εσωτερικού τύπου FLN αναφέρεται σε διεθνή νέα τεχνολογία και αναπτύσσει τον εξοπλισμό διακόπτη σύμφωνα με τα σχετικά πρότυπα στο σύστημα ηλεκτρικής ενέργειας της Κίνας.Δείκτες επιδόσεώς του σε πλήρη συμμόρφωση με την IEC420, 694,129 και εθνικά πρότυπα GB3804-20045kV high voltage AC load breaker switch" GB1985-2004“high-voltage AC isolation switch and earthing switch" GB/ T1 1022-1999“common technical requirements for high-voltage switchgear and control equipment standards" Ο διακόπτης διακόπτη φόρτωσης είναι ένας πολυλειτουργικός διακόπτης μεσαίας τάσης από πύλες, υποπύλες, γείωση.Σε ένα πλήρως σφραγισμένο με την ενίσχυση της δομής του περιβλήματος από αιποξυλική ρητίνη να γεμίσει με αέριο SF6,0.05MPa, με τα ελάχιστα εξαρτήματα για την επίτευξη των τριών παραπάνω λειτουργιών, για την εξασφάλιση της ποιότητας του προϊόντος, τη βελτίωση της αξιοπιστίας, χωρίς συντήρηση.
Βασικές λειτουργίες και χαρακτηριστικά
1Ο διακόπτης διακόπτη φορτίου προσαρμόζει διπλή ρήξη, περιστρεφόμενη κινητή δομή επαφής, με τα ακόλουθα τρία είδη λειτουργικών καταστάσεων: Κλείσιμο, άνοιγμα, γείωση.
2Χρησιμοποιώντας αέριο SF6 ως αγωγό σβήσιμο τόξου και απομονωτικό μέσο, το κύριο κύκλωμα σφραγίζεται από το άνω και το κατώτερο σκελετό που χύνει επωξικό σχοινί, η αγωγική λειτουργία δεν επηρεάζεται από εξωτερικές επιρροές.
3Εάν εμφανιστεί εσωτερική καμάρα, η οικία έχει ένα εσωτερικό σημείο αδυναμίας δομής, θα πρέπει να ανοίξει γρήγορα,ροή από το ντουλάπι πάνω από το άνοιγμα του κλείστρου τόξο κόκκινη ανοικτή υπερχείλιση αέρα ροή προσανατολισμένη έξω από το ντουλάπι, βεβαιωθείτε ότι το ντουλάπι διακόπτη ελέγχει την ασφάλεια.
4Ο διακόπτης διακόπτη φόρτωσης θέτει πύλες, ανοίγμα, διακόπτη γείωσης τρία σε ένα, γεμάτο με αέριο SF6 ενσωματωμένο σε θήκη από επωξική ρητίνη, κλειδαριά τριών θέσεων, συμπαγή δομή,υψηλή ασφάλεια και αξιοπιστία.
5Μικρό μέγεθος, ελαφρύ βάρος, χωρίς συντήρηση, εύκολο και ασφαλές στη λειτουργία.
Συνολική διάσταση
| Πρότυπα προϊόντων |
1. GB311.1-1997 Συντονισμός μόνωσης για εξοπλισμό μεταφοράς και διανομής υψηλής τάσης
2. GB3804-2004 Διακόπτες εναλλασσόμενου ρεύματος υψηλής τάσης για ονομαστική τάση άνω των 3,6 kV και κάτω των 40,5 kV
3. GB/T 11022-1999 Κοινή προδιαγραφή για τα πρότυπα για τις συσκευές διακόπτη και χειρισμού υψηλής τάσης
4. DL/Τ593- 2006 Κοινές προδιαγραφές για τα πρότυπα για τους διακόπτες υψηλής τάσης και τους ελεγκτές
5. GB16926-2009 Συνδυασμοί υψηλής τάσης εναλλασσόμενου ρεύματος και ασφάλειας
6. GB/T 1985-2004 Διακόπτες εναλλασσόμενου ρεύματος υψηλής τάσης και διακόπτες γείωσης
7. GB/T 15166 -94 Σωρίδες εναλλασσόμενου ρεύματος υψηλής τάσης
|
| Περιβαλλοντική κατάσταση |
1Υψόμετρο: κάτω από 1000 μέτρα.
2Η θερμοκρασία περιβάλλοντος: -25°C-+40°C.
3Η σχετική υγρασία του αέρα: μηνιαία≤90%, ημερήσια≤95%.
4Αμβλότητα:≤βαθμός 8.
5. χωρίς πυρκαγιά, έκρηξη, χημική διάβρωση και ισχυρές δονήσεις στον χώρο εργασίας·
6. βαθμός μόλυνσης: κατηγορία ΙΙ.
|
