Τόπος καταγωγής: | Ningbo, Κίνα |
Μάρκα: | Suntech |
Πιστοποίηση: | ISO |
Αριθμό μοντέλου: | FZ (Ρ) N21-40.5 |
Ποσότητα παραγγελίας min: | 1 ΣΥΝΟΛΟ |
---|---|
Τιμή: | Negotiation |
Συσκευασία λεπτομέρειες: | Περιπτώσεις εξαγωγής |
Χρόνος παράδοσης: | 25-30 ημέρες μετά από την πληρωμή |
Όροι πληρωμής: | L/C, T/T, Western Union, MoneyGram |
Δυνατότητα προσφοράς: | 6000pcs το μήνα |
όνομα: | Alternating-Current διακόπτης φορτίων | Ύψος: | Κάτω από 1000M |
---|---|---|---|
Περιβαλλοντική θερμοκρασία: | -40℃-+40℃ | Χρήση: | Ηλεκτρική περιοχή |
Υψηλό φως: | Κενός διακόπτης σπασιμάτων φορτίων τηλεχειρισμού,40.5KV κενός διακόπτης σπασιμάτων φορτίων,40.5KV εσωτερικός διακόπτης σπασιμάτων φορτίων |

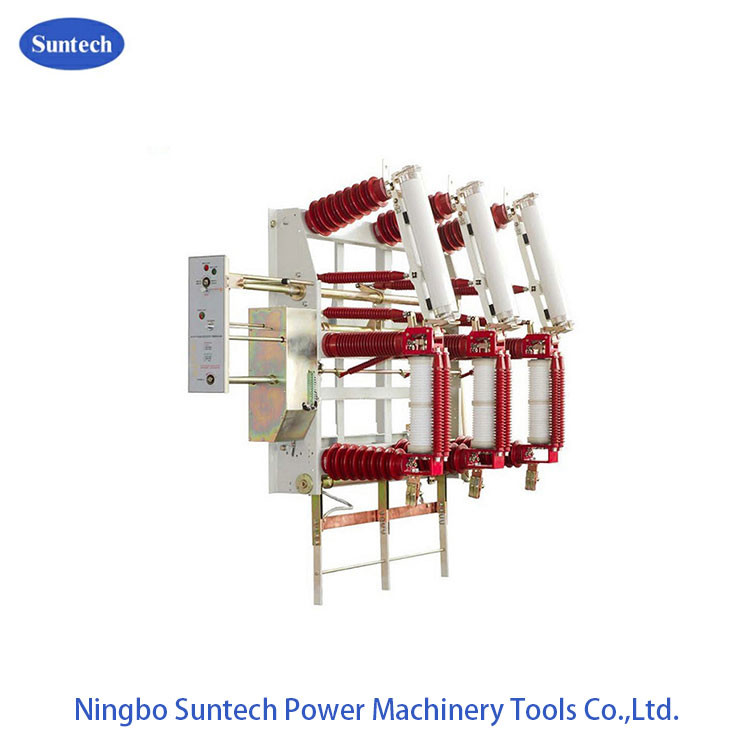

40.5KV εσωτερικός κενός διακόπτης σπασιμάτων φορτίων εναλλασσόμενου ρεύματος υψηλής τάσης τηλεχειρισμού
FZ (Ρ) N21-40.5D ο εσωτερικός υψηλής τάσεως συνδυασμός διακόπτης-θρυαλλίδων φορτίων εναλλασσόμενου ρεύματος κενός («συνδυασμός» για συντομία) χρησιμοποιείται στα ηλεκτρικά συστήματα με μια συχνότητα εναλλασσόμενου ρεύματος 50 Hz και μια εκτιμημένη τάση 40,5 kV για να σπάσει τα ρεύματα φορτίων, να υπερφορτώσει τα ρεύματα και να βραχυκυκλώσει τα ρεύματα. Ισχύει ιδιαίτερα για τις θέσεις που χρειάζονται τον έλεγχο, προστασία για oilfree, συντήρηση-ελεύθερος, συχνά-που χρησιμοποιείται και τις μονάδες παροχής ηλεκτρικού ρεύματος δικτύων δαχτυλιδιών και τους τελικούς μετασχηματιστές παροχής ηλεκτρικού ρεύματος.
Ο συνδυασμός χαρακτηρίζεται από τη μεγάλη σπάζοντας ικανότητα, την υψηλή ασφάλεια και τη σταθερότητα, τη μακριά ηλεκτρική ζωή, την υποστήριξη για τη συχνή λειτουργία, τη λιγότερη συντήρηση, κ.λπ. Έχει ένα προφανές χάσμα απομόνωσης, έναν διακόπτη επιχωμάτωσης με την παραγωγή της ικανότητας, έναν ηλεκτρικό ενεργοποιητή άνοιξη και μια ικανότητα τηλεχειρισμού.
1.1 τεχνικές παράμετροι
ltem | Μονάδα | Αξία αναφοράς | |
Εκτιμημένη τάση | kV | 40.5 | |
Εκτιμημένη συχνότητα | Hz | 50 | |
Εκτιμημένο μέγιστο ρεύμα της θρυαλλίδας | Α | 63 | |
Επίπεδο μόνωσης | η δύναμη-συχνότητα 1min αντιστέκεται την τάση | kV | Το κενό χάσμα, παρεμβάλλει, πόλος--έδαφος: 95 απομόνωση του χάσματος: 110 |
Η ώθηση αστραπής αντιστέκεται την τάση | kV | Το κενό χάσμα, παρεμβάλλει, πόλος--έδαφος: 185 απομόνωση του χάσματος: 215 | |
Η εκτιμημένη αιχμή αντιστέκεται το ρεύμα | Κα | 50 | |
4s εκτίμησε βραχυπρόθεσμο αντιστέκεται το ρεύμα | Κα | 20 | |
Εκτιμημένο σπάζοντας ρεύμα του ενεργού φορτίου | Α | 1250 | |
Εκτιμημένο σπάζοντας ρεύμα κλειστών βρόγχων | Α | 1250 | |
Εκτιμημένο σπάζοντας ρεύμα του καλωδίου κατά τη διάρκεια της δαπάνης | Α | 21 | |
Εκτιμημένο σπάζοντας ρεύμα βραχυκυκλώματος | Κα | 31.5 | |
Εκτιμημένο ρεύμα μεταφοράς | Α | 1200 | |
Πρότυπο θρυαλλίδων | XRNT3A-40.5/Δ-31.5 | ||
Ενέργεια παραγωγής του απεργού θρυαλλίδων | J | 2-5 | |
Εκτιμημένο βραχυκύκλωμα που κάνει τρέχον | Κα | 80 (αναμενόμενη τιμή κορυφής) | |
Η εκτιμημένη αιχμή αντιστέκεται το ρεύμα του διακόπτη επιχωμάτωσης | Κα | 50 | |
4s εκτίμησε βραχυπρόθεσμο αντιστέκεται το ρεύμα του διακόπτη επιχωμάτωσης | Κα | 20 | |
Εκτιμημένη τάση (συνεχές ρεύμα ή εναλλασσόμενο ρεύμα) του βοηθητικού κυκλώματος | Β | 220 110 | |
Μηχανική ζωή | Κύκλοι | 10000 |
1.2 τεχνικές παράμετροι του κενού διακόπτη φορτίων
Στοιχείο | Μονάδα | Αξία αναφοράς |
Gap των επαφών | χιλ. | 17±1 |
Ταξίδι συμπίεσης του ελατηρίου επαφών | χιλ. | 4±1 |
Μέση κάνοντας ταχύτητα | m/s | 0.6±0.2 |
Μέση σπάζοντας ταχύτητα (χάσμα: 6mm) | m/s | 1.5±0.2 |
Σπάζοντας χρόνος | κα | ≤60 |
Μη σύγχρονα παραγωγή/σπάσιμο των επαφών των τριών φάσεων | κα | ≤2 |
Χρόνος αναπήδησης που κάνει σε επαφή | κα | ≤3 |
Απόσταση μεταξύ των ζωντανών μερών και της αλεσμένης απόστασης | χιλ. | ≥300 |
Αντίσταση κυκλωμάτων μεταξύ των ανώτερων και χαμηλότερων υποστηριγμάτων | μΩ | ≤80 |
Πρότυπα προϊόντων |
1. ΜΒ συνδυασμοί διακόπτης-θρυαλλίδων φορτίων 16926 - του 1997 υψηλής τάσεως alternatingcurrent 2. IEC 60420 υψηλής τάσεως alteratingcurrent συνδυασμοί διακόπτης-θρυαλλίδων φορτίων |
Περιβαλλοντική συνθήκη |
1. Το ύψος: κάτω από 1000M. 2. Η περιβαλλοντική θερμοκρασία: -40℃-+40℃. 3. Η σχετική υγρασία του αέρα: monthly≤90%, daily≤95%. |
