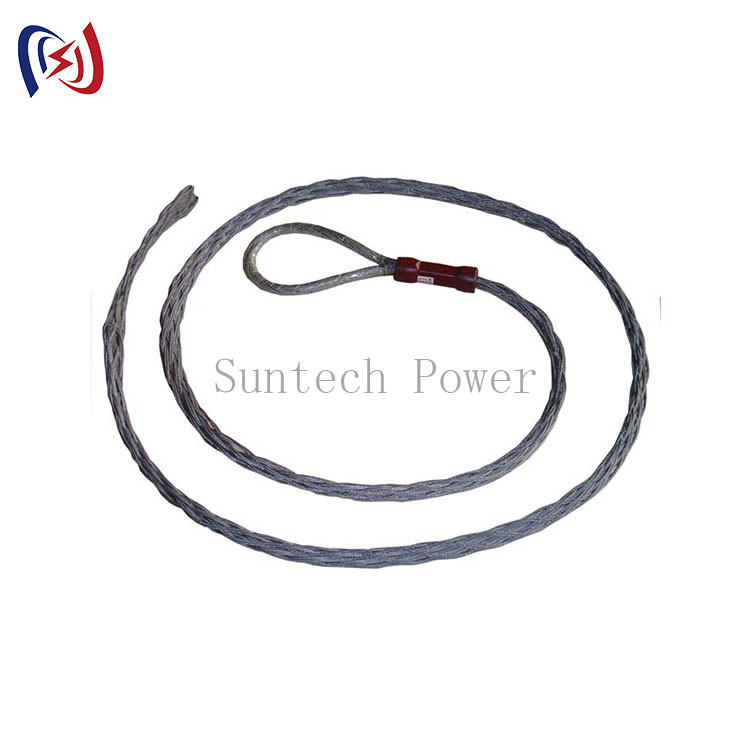

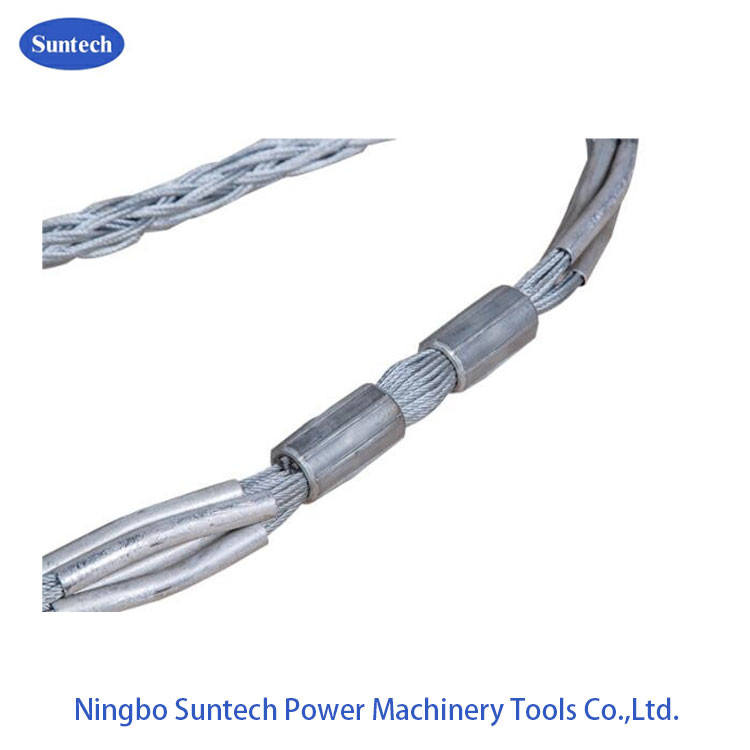

Σωκίδα πλέγματος καλωδίου οπτικών ινών, OPGEW καλωδίου τράβηξης λαβήρα καλωδίου πλέγματος κάλτσα
Τεχνικά δεδομένα για τη λαβή καλωδιακής πλέξης
Σωκίδα πλέγματος καλωδίου οπτικών ινών, OPGEW καλωδίου τράβηξης λαβήρα καλωδίου πλέγματος κάλτσα
Τοποθεσία OPGW Εργαλεία κατασκευής καλωδίων οπτικών ινών για καλώδια τηλεπικοινωνιών
| Αριθμός της θέσης |
Σχήμα |
Εφαρμόσιμη διάμετρος καλωδίου σχοινιάς (mm) |
Φορτίο ((kN) |
| 17141 |
17141s |
SLE(S) -1 |
7-11 |
10 |
| 17142 |
17142s |
ΣΛΕΣ-1.5 |
11-15 |
15 |
| 17143 |
17143s |
SLE(S)-2 |
15-18 |
20 |
| 17144 |
17144s |
ΣΛΕΣ-2.5 |
18-22 |
25 |
Εφαρμόσιμο καλώδιο
μμ |
Ονομαστικό φορτίο
(kN) |
Διάρκεια
(m) |
| φ10 ̇25 |
10 |
2 |
(χρησιμοποιείται για την κατασκευή ADSS.OPGW)
| Αριθμός του στοιχείου |
Σχήμα |
Διάμετρος κατάλληλου καλωδίου (mm) |
Ονομαστική φόρτιση (kN) |
| 21361 |
SLW16 |
Φ12~16 |
8 |
| 21362 |
SLW20 |
Φ16~20 |
10 |
| 21363 |
SLW25 |
Φ20~25 |
12 |
| 21364 |
SLW37 |
Φ25~37 |
18 |
| 21365 |
SLW50 |
Φ37 ~ 50 |
28 |
| 21366 |
SLW60 |
Φ50~60 |
15 |
| 21367 |
SLW80 |
Φ60~80 |
20 |
| 21368 |
SLW100 |
Φ80~100 |
25 |
| 21369 |
SLW120 |
Φ100~120 |
30 |
| 21370 |
SLW150 |
Φ120~150 |
30 |
Εφαρμογή OPGW Construction Mecsh Cable Sock Grip
Αυτή η λαβή καλωδίου πλέγματος χρησιμοποιείται για την κατασκευή APGW και ADSS, ADSS σημαίνει ολοδιαλεκτρικό αυτο-υποστηριζόμενο καλώδιο οπτικών ινών, OPGW αναφέρεται στο καλώδιο εδάφους οπτικής ισχύος.
Μέθοδος λειτουργίας:
OPGW κατασκευαστικό πλέγμα καλωδίων Sock Grips μονοδάχτυλο καλωδίων Mesh Sock Grip
1- Ξεκινήστε το δέσιμο από την άκρη του ματιού ή την άκρη αγκυρώσεως της λαβής του καλωδίου.
2-Κατέβασε την δαντέλα από τους δύο πρώτους βρόχους της διαίρεσης και τράβηξε.
3Μην τραβάτε την δαντέλα πολύ σφιχτά σε αυτό το στάδιο, αφήστε ένα κενό μεταξύ των παρακείμενων βρόχων περίπου ίσο με το πλάτος.
4Καθώς συνεχίζετε το μήκος, τραβήξτε την ανοιχτή πλευρά της λαβής, όσο πιο μακριά χρειάζεται.
5- Προσπαθήστε να επιτύχετε μια ομοιόμορφη και καθαρή κορδέλα, καθώς αυτό βοηθά με τη δύναμη της λαβής κατά την έλξη.
6Τελικά δέστε το τέλος της δαντέλας, μία ή δύο φορές γύρω από το τέλος της λαβής, περιστρέφοντας το τέλος μαζί με ασφάλεια.
Κράτησης καλωδίου με σύρμα για την παρακολούθηση εξωτερικού καλωδίου.
1, καλώδιο τηλεπικοινωνιών
2, Υφασμάτινα καλώδια
3, Κοακσιακό καλώδιο
4, καλώδιο τροφοδοσίας
5Υβριδικό καλώδιο
6Καλώδιο κυματοειδούς
7, ομαλό καλώδιο
8, Διάτρηση καλωδίων
Για εμάς: Suntech PowerΕργαλεία, το οποίο βρίσκεται στη νοτιοανατολική Κίνα, είναι η αρχαιότερη προέλευση Power Tools Leading City στην Κίνα.και υδραυλική τάση και ελκυστήρα για την υποστήριξη των εργασιών μετάδοσης.Όλα τα προϊόντα μπορούν να αποδεχθούν OEM και να κατασκευαστούν επαγγελματικά σύμφωνα με το πρότυπο ISO 9001:2008Τα προϊόντα αυτά πωλούνται σε περισσότερες από 50 χώρες του κόσμου και έχουν κερδίσει την καλύτερη φήμη της μάρκας.κλπ. μπορούμε να προσαρμόσουμεΟι εργαλεία ασφάλειας κατασκευής δεν απαιτούνται από το MOQ.
