Δοκιμαστής σφαλμάτων καλωδίων σε σκληρή θήκη, ανιχνευτής υπογείων καλωδίων με ανίχνευση βάθους

Δοκιμαστής εντοπισμού αναγνωριστικού υπόγειου καλωδίου, συνδυασμός δοκιμών σφαλμάτων καλωδίου, δοκιμαστής εντοπισμού καλωδίου

Ι. Εφαρμογή:

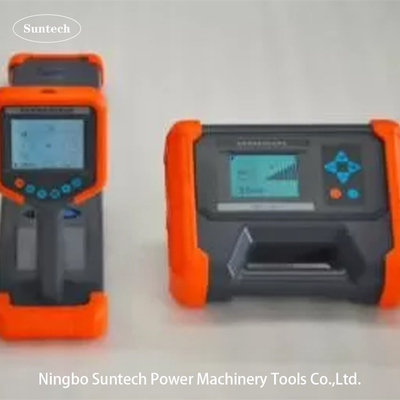

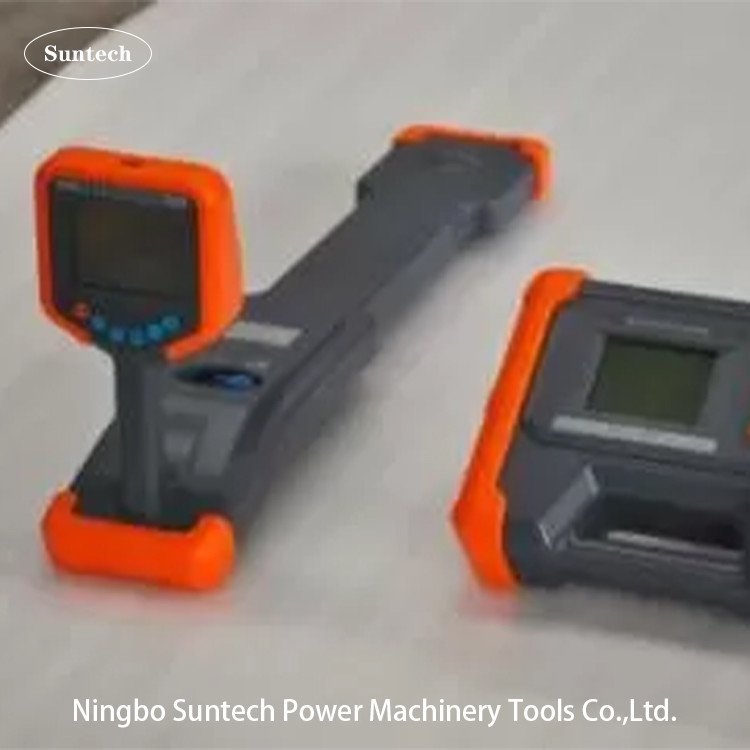

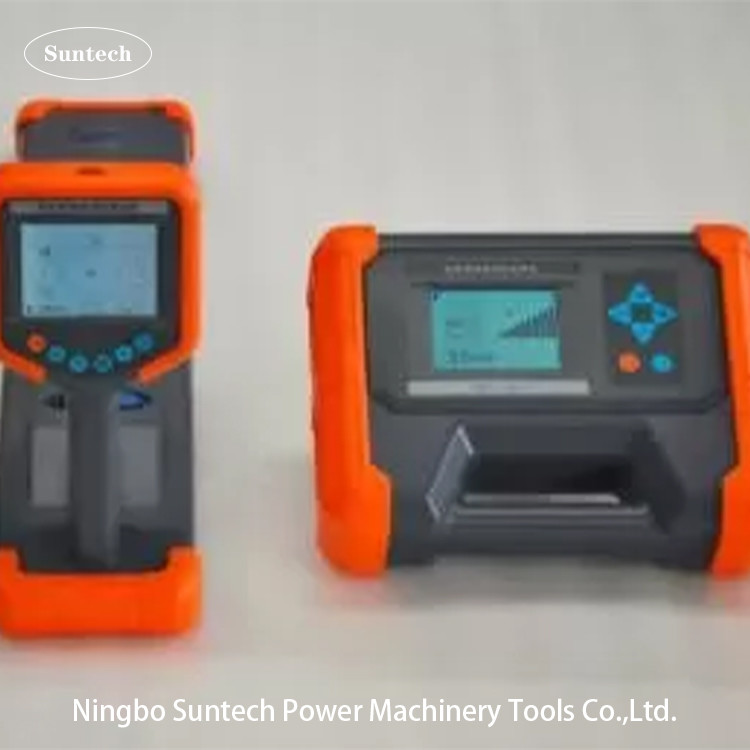

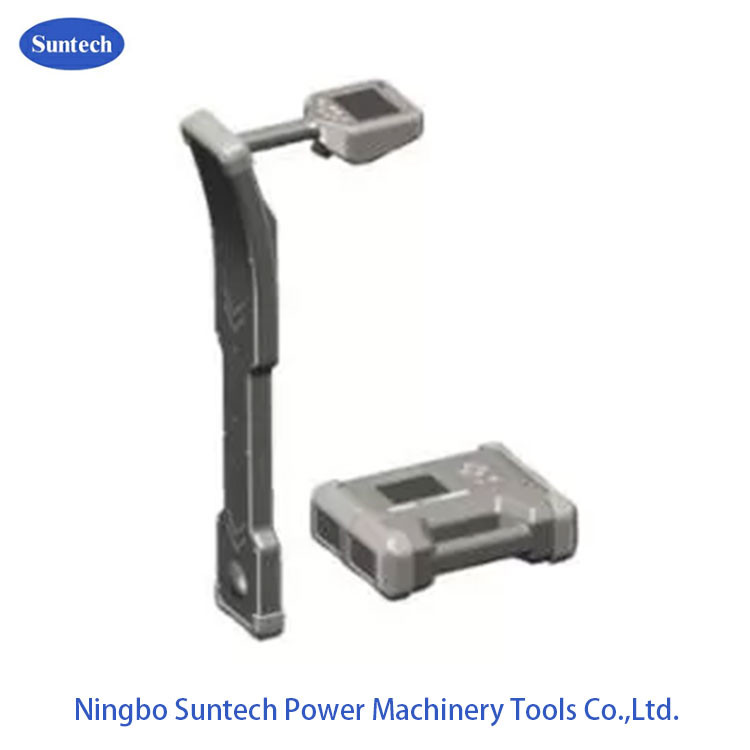

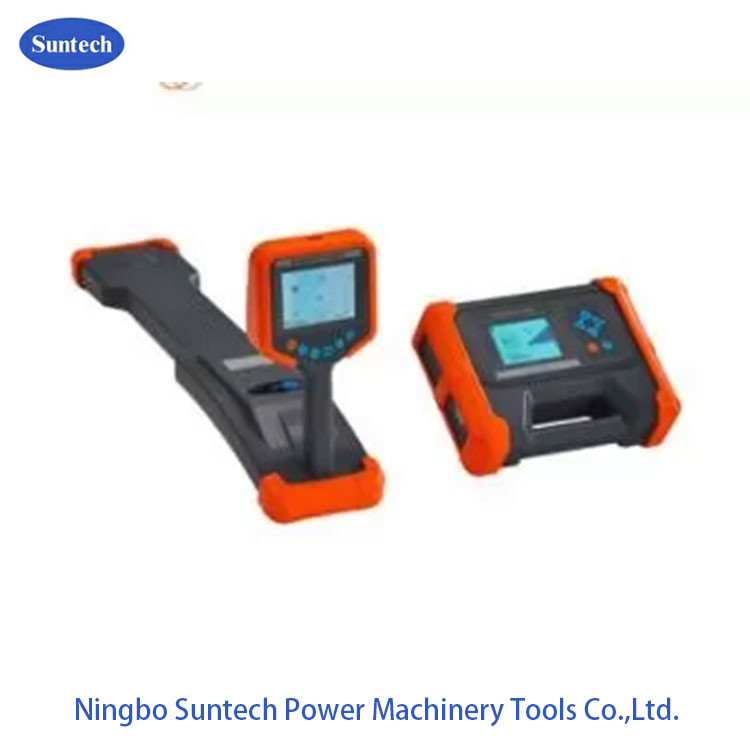

Ο δοκιμαστής εντοπισμού καλωδίων CTT1000 είναι ένα σύστημα ανίχνευσης υπόγειων μεταλλικών αγωγών υψηλών επιδόσεων που αποτελείται από πομπούς και δέκτες σήματος.έρευνα αγωγών και μέτρηση βάθους μεταλλικών αγωγών και υπόγειων καλωδίων. Μπορεί να πραγματοποιήσει αναγνώριση μοναδικότητας με μια ποικιλία επιλεγμένων εξαρτημάτων, καθώς και ζημιές μονόκλισης σωλήνων και την αναζήτηση ορισμένων τύπων σφαλμάτων καλωδίων

ΙΙ. Χαρακτηριστικό

1. Δείκτης πυξίδας: εμφανίζει διαισθητικά τη θέση του αγωγού και τις αριστερές και δεξιές κατευθύνσεις.

2. Παρακολούθηση αληθινών και ψευδών εντολών: μέτρηση της κατεύθυνσης του ρεύματος, παρακολούθηση σωστών εντολών σφάλματος, εξάλειψη παρεμβολών γραμμής (μερικές συχνότητες).

3. Μετρήσεις βάθους και ρεύματος, μπορούν να εμφανίσουν την ιστορική καμπύλη ισχύος σήματος.

4. Πλήρως ψηφιακή επεξεργασία δειγματοληψίας υψηλής ακρίβειας: σταθερή και αξιόπιστη, εξαιρετικά υψηλή ευαισθησία, ισχυρή ικανότητα κατά των παρεμβολών,μπορεί να καταστέλλει πλήρως τη συχνότητα ισχύος και τις αρμονικές παρεμβολές των γειτονικών καλωδίων και αγωγών.

5. Ανίχνευση καλωδίου ρεύματος: σφραγίδες μετάδοσης υψηλής απόδοσης, μέγιστο σήμα εξόδου ζεύξης προς το καλώδιο ρεύματος.

6. Ταυτοποίηση καλωδίων/σωλήνων: Οι ευέλικτοι σφιγκτήρες (προαιρετικά) είναι εύκολο να χρησιμοποιηθούν και δίνουν σαφώς αποτελέσματα ταυτοποίησης· τα σταθοσκόπια (προαιρετικά) μπορούν να χρησιμοποιηθούν όταν δεν είναι βολικό να χρησιμοποιηθούν σφιγκτήρες.

7. Ανίχνευση σφαλμάτων εδάφους: Ηθική ανύψωση (προαιρετική) αυξάνει τη μέγιστη τάση εξόδου σε 1000V, χρησιμοποιεί το πλαίσιο Α (προαιρετική) για την εντοπισμό των σημείων ρήξης του αγωγού,Δεν χρειάζεται να ρυθμίσεις το μηδένΤο βέλος δείχνει την κατεύθυνση του σημείου σφάλματος.

8. Πολλαπλές συχνότητες ανίχνευσης: ενεργός ανίχνευση και παθητική ανίχνευση.

9. Διαφορετική έξοδος σήματος από τον πομπό: έξοδος άμεσης σύνδεσης, έξοδος ζεύξης ζεύξης, επαγωγή ακτινοβολίας.

10. Υψηλή ισχύς εκπομπής του πομπού, ρυθμιζόμενη πολλαπλή έξοδος, αυτόματη αντιστάθμιση και προστασία.

11. Ενσωματωμένη ομάδα μπαταριών ιόντων λιθίου μεγάλης χωρητικότητας,

12. Σκληρή θήκη, ελαφριά και φορητή.

Τεχνική παράμετρος

Μεταδότης

1. Τρόποι εξόδου: έξοδος άμεσης σύνδεσης, επαγωγή ακτινοβολίας, έξοδος ζεύξης σύμπλεξης (προαιρετικό), ενισχυτής HV εντοπισμού σφαλμάτων (προαιρετικό).

2. Συχνότητα εξόδου: 640Hz (σύνθετη συχνότητα), 1280Hz (σύνθετη συχνότητα), 10kHz, 33kHz, 82kHz, 197kHz.

3. Δύναμη εξόδου: Max.10W, 10 ταχύτητες ρυθμιζόμενη, αυτόματη αντιστάθμιση αντίστασης.

4. Η τάση εξόδου άμεσης σύνδεσης: μέγιστο 150Vpp.

5. Υπερφόρτωση και προστασία από βραχυκύκλωμα.

6. Ανθρώπινο-μηχανική διεπαφή: οθόνη LCD 320 x 240 μονάδων.

7. Ενσωματωμένη μπαταρία: μπαταρία 18650 ιόντων λιθίου 4 τμήματος, ονομαστική ισχύς 7,4V, 6,8Ah.

Αποδέκτης

1. Τρόπος εισόδου: Ενσωματωμένο δέκτης δέσμης, ευέλικτες τσιμπήσεις (προαιρετικά), σταθοσκόπιο (προαιρετικά), συσκευή ανίχνευσης σφαλμάτων τύπου Α (προαιρετικά).

2. Διάταξη:Διαταγή:Διαταγή:Διαταγή:Διαταγή:Διαταγή:Διαταγή:Διαταγή:Διαταγή:Διαταγή:Διαταγή:Διαταγή:Διαταγή:Διαταγή:Διαταγή:Διαταγή:Διαταγή:Διαταγή:Διαταγή:Διαταγή:Διαταγή:Διαταγή:Διαταγή:Διαταγή:Διαταγή:Διαταγή:Διαταγή:Διαταγή:Διαταγή:Διαταγή:Διαταγή:Διαταγή:Διαταγή:Διαταγή:Διαταγή:Διαταγή:Διαταγή:Διαταγή:Διαταγή:Διαταγή:Διαταγή:Διαταγή:Διαταγή:ΔιαταγήΣυνήθεια παθητικής ανίχνευσης RF: η κεντρική συχνότητα είναι 10kHz, 33kHz, 82kHz αντίστοιχα.

3. Μέθοδος ανίχνευσης σωλήνων: μέθοδος ευρείας κορυφής, μέθοδος στενής κορυφής, μέθοδος ηχητικής κοιλάδας.

4. Τρόπος αναγνώρισης καλωδίου: ευέλικτη αναγνώριση CT (προαιρετική) αυτομάτως και μέτρηση ρεύματος, αναγνώριση στο στέτοσκόπιο (προαιρετική).

5. Δείκτης LCD 320*240, που δείχνει το εύρος του σήματος, την αριστερή/δεξιά κατεύθυνση, τη σωστή/ψευδή ένδειξη, την καμπύλη ιστορίας της έντασης του σήματος, το βάθος, το ρεύμα και το αποτέλεσμα.

6. Ενσωματωμένη μπαταρία, 2 τμήματα 18650 μπαταρία ιόντων λιθίου, με ονομαστική ισχύ 7.4V, 3.4Ah.

Άλλα

1. Μέγεθος: Αναμεταδότης 280*220*90mm. Πιστολή 680*277*120mm.

2. Βάρος: πομπό 2,3 κιλά, δέκτη 2,0 κιλά.

3. Φορτιστή: AC100-240V είσοδος, 50/60Hz, έξοδος DC 8.4V,2A/3A.

4. Συνθήκες εργασίας: θερμοκρασία -10-40°C, υγρασία 5-90% RH, υψόμετρο <4500m.

IV. Τυποποιημένα εξαρτήματα

V. Προαιρετικά αξεσουάρ (αναφέρεται κατά την παραγγελία)
