Σημείωση:1Ο πυκνωτής φορτίου μπορεί να είναι προαιρετικός όταν η γραμμή μικρού φορτίου είναι σε εξέταση ή χρειάζεται αναλογικό φορτίο για τον έλεγχο της συχνότητας δοκιμής.
2Ο αντιδραστήρας δοκιμής μπορεί να κατασκευαστεί για να είναι 130KV, 150KV, 155KV, 200KV, 250KV, 300KV, 350KV, 400KV για κάθε κομμάτι ονομαστικής τάσης σύμφωνα με το διαφορετικό πεδίο εφαρμογής του δοκιμαζόμενου αντικειμένου ή τις απαιτήσεις του πελάτη.το ονομαστικό ρεύμα κάθε αντιδραστήρα HV μπορεί να είναι 1 ~ 5A,10A,15A,20A,25A,30A
III. Σχήμα της αρχής δοκιμής:
VF: Πηγή τροφοδοσίας ισχύος μεταβλητής συχνότητας που αποτελεί μέρος ελέγχου και μέτρησης στο κυκλώμα δοκιμής.
T: Μετασχηματιστής διέγερσης που παρέχουν την τάση διέγερσης για τον αντιδραστήρα δοκιμής HV
L: Πυραυλικός αντιδραστήρας δοκιμής ο οποίος είναι η αντηχητική επαγωγικότητα στο κύκλωμα LC και παράγει την τάση δοκιμής
Cx: Ελεγχόμενος εξοπλισμός
MOA1: Ο αντιφωτισμός είναι το προστατευτικό μέρος του μετασχηματιστή διέγερσης
C1,C2: Μοιραστής τάσης ((C1 είναι βραχίονας υψηλής τάσης,C2 είναι βραχίονας χαμηλής τάσης) που είναι μέρος μέτρησης τάσης HV

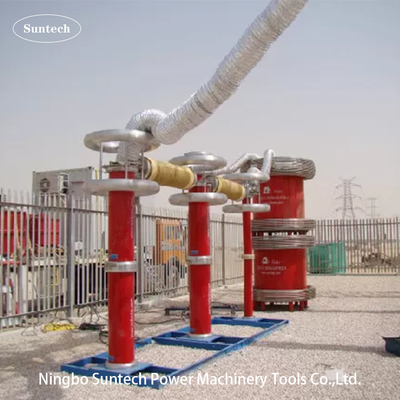

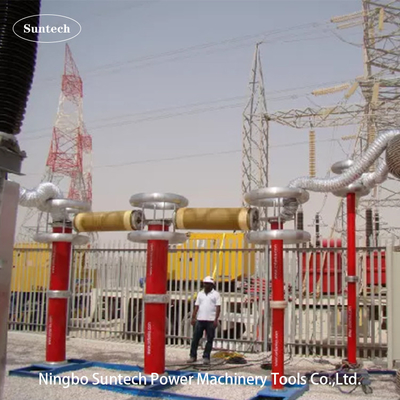

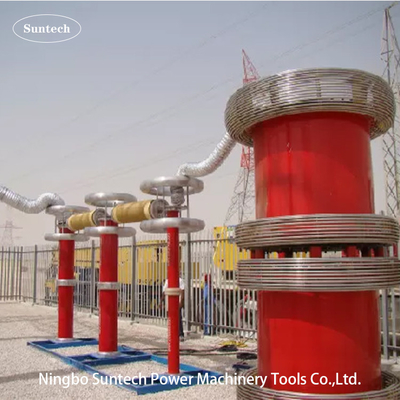

Γενικά τεχνικά δεδομένα:
- Τρόπος δοκιμής συστήματος: Συνεχιζόμενη συντονιστική με μεταβλητή συχνότητα
- Μοντέλο συστήματος: CHX-9000KVA/150KV,300KV,450KV
- Η παροχή ισχύος εισόδου: 380±10% (τρίφαση),50Hz/60Hz
- Αριθμός αντιδραστήρα δοκιμής HV: 3 μονάδες
- Δυναμικότητα ονομαστικής ισχύος: 9000kVA
- Ονομαστική τάση εξόδου: 150KV,300KV,450KV
- Μέγιστη τάση δοκιμής: όχι μεγαλύτερη από 150KV,300KV,450KV
- Διορισμένο ρεύμα εξόδου: 20A /μονό κομμάτι ή σε σειρά·60A παράλληλα
- Περιοχή συχνοτήτων: 20Hz-300Hz
- Έξοδος Συναίσθημα τάσης κύματος: κύμα sinus
- THD της μορφής κύματος εξόδου: ≤ 1%
- Επίπεδο μόνωσης: κάτω από 1,1 φορές και διατηρώντας 1 λεπτό, φυσιολογικό
- Κύκλος λειτουργίας: 60 λεπτά σε συνθήκες λειτουργίας κάτω της ονομαστικής ισχύος.
- Παράγοντας ποιότητας του ίδιου του συνόλου δοκιμών: Q≥60
- Αύξηση θερμοκρασίας: μικρότερη από 65 K σε 60 λεπτά ονομαστικού ρεύματος εργασίας.
- Επίπεδο θορύβου: όχι μεγαλύτερο από 70B
- Δομή αντιδραστήρα: τύπου βυθισμένου σε λάδι, τύπου κυλίνδρου με αιποξυλικό σωλήνα.
V. Κεντρικός πίνακας λογισμικού μέτρησης και ελέγχου ως εξής:
Σημείωση: Η εικόνα αυτή είναι ο πίνακας απεικόνισης στο στάδιο ρύθμισης των παραμέτρων δοκιμής από το λογισμικό ελέγχου και μέτρησης στην τροφοδοσία ισχύος VF
VI.Συσκευές
- Κουτί εξαρτημάτων για την αποθήκευση εξαρτημάτων
- Υπηρεσίες ηλεκτροπαραγωγής
- Καλώδια εξόδου πηγής ρεύματος
- Διάταξη για την κατασκευή ηλεκτρικών συσσωρευτών
- Καλώδια γείωσης συστήματος
- Παράλληλα καλώδια του αντιδραστήρα
- Δακτυλίδια μέτρησης HV (τα καλώδια εξόδου σήματος διαίρεσης τάσης)
- Διάφορα είδη ηλεκτρικής ενέργειας (π.χ. ηλεκτρική ενέργεια)
- Υποστήριξη βάσης διαίρεσης
- Δαχτυλίδι κορώνας για αντιδραστήρα δοκιμών και διαχωριστή
- Παρέχεται τελική έκθεση δοκιμής, πιστοποιητικό ποιότητας, εγχειρίδιο χρήσης και κατάλογος συσκευασίας.
VII. Άλλο τυπικό μοντέλο
1 Προαιρετικό μοντέλο για δοκιμή τάσης αντοχής καλωδίου XLPE κλάσης 132KV επί τόπου
| Σχήμα |
Διάταξη |
Διορισμένο ρεύμα εξόδου |
Ονομαστική παραγωγική ικανότητα |
Μέγιστη εφαρμογή |
| Επικαιροποίηση των συστημάτων ηλεκτρικής ενέργειας |
155KV |
5Α |
775KVA |
132kV καλώδιο≤1km |
| Ειδικότερα, οι ενδείξεις που αναφέρονται στο σημείο 2 πρέπει να πληρούνται. |
155KV |
10Α |
1550KVA |
Καλώδιο 132kV≤2km |
| Επικαιροποιημένα συστήματα ηλεκτρικής ενέργειας |
155KV |
15Α |
2325KVA |
Καλώδιο 132kV≤3km |
| Επικαιροποίηση των συστημάτων |
155KV |
20Α |
3100KVA |
Καλώδιο 132kV≤4km |
| Επικαιροποίηση των συστημάτων |
155KV |
25Α |
3875KVA |
Καλώδιο 132kV≤5km |
| Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα συστήματα ηλεκτρικής ενέργειας που χρησιμοποιούνται για την παραγωγή ηλεκτρικής ενέργειας. |
155KV |
50Α |
7750KVA |
Καλώδιο 132kV≤10km |
| Επικαιροποίηση των συστημάτων |
155KV |
80A |
12400KVA |
Καλώδιο 132kV≤16km |
| Ειδικότερα, οι ενδείξεις που χρησιμοποιούνται για τον προσδιορισμό της ισχύος της ισχύος πρέπει να είναι οι εξής: |
155KV |
100A |
15500KVA |
Καλώδιο 132kV≤20km |
| Ειδική απαίτηση μπορεί να γίνει με παραγγελία |
Σημείωση: Δοκιμαζόμενη τάση καλωδίου ≤ 132kV, 0,25uF/km
2 Προαιρετικό μοντέλο για δοκιμή τάσης αντοχής καλωδίου XLPE κλάσης 230KV επί τόπου
| Σχήμα |
Διάταξη |
Διορισμένο ρεύμα εξόδου |
Ονομαστική παραγωγική ικανότητα |
Μέγιστη εφαρμογή |
| Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα συστήματα ηλεκτρικής ενέργειας που χρησιμοποιούνται για την παραγωγή ηλεκτρικής ενέργειας. |
255KV |
8Α |
2020 KVA |
Καλώδιο 220~230kV≤1km |
| Ειδικότερα, οι ενδείξεις που χρησιμοποιούνται για τον προσδιορισμό της ισχύος της ισχύος πρέπει να είναι οι εξής: |
255KV |
16Α |
4080KVA |
Καλώδιο 220~230kV≤2km |
| Ειδικότερα, οι ενδείξεις που χρησιμοποιούνται για τον προσδιορισμό της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος. |
255KV |
24Α |
6120KVA |
Καλώδιο 220~230kV≤3km |
| Ηλεκτρονικές συσκευές για την παραγωγή ηλεκτρικής ενέργειας |
255KV |
32Α |
8160KVA |
Καλώδιο 220~230kV≤4km |
| Επικαιροποίηση των συστημάτων ηλεκτρικής ενέργειας |
255KV |
40Α |
10200KVA |
Καλώδιο 220~230kV≤5km |
| Ειδικότερα, οι ενδείξεις που αναφέρονται στην παράγραφο 1 πρέπει να ισχύουν για τις συσκευές που χρησιμοποιούνται για την παραγωγή ηλεκτρικών συλλέκτων. |
255KV |
80A |
20400KVA |
Καλώδιο 220~230kV≤10km |
| Ειδικότερα, οι ενδείξεις που χρησιμοποιούνται για την ανάλυση των τιμών είναι οι ακόλουθες: |
255KV |
100A |
25500KVA |
Καλώδιο 220~275kV≤12,5km |
| Ειδική απαίτηση μπορεί να γίνει με παραγγελία |
Σημείωση: Δοκιμαζόμενη τάση καλωδίου ≤ 230kV, 0,25uF/km
3 Προαιρετικό μοντέλο για δοκιμή τάσης αντοχής καλωδίου XLPE κλάσης 330KV επί τόπου
| Σχήμα |
Διάταξη |
Διορισμένο ρεύμα εξόδου |
Ονομαστική παραγωγική ικανότητα |
Μέγιστη εφαρμογή |
| Επικαιροποίηση των συστημάτων |
350KV |
10Α |
3500KVA |
330kV καλώδιο≤1km |
| Επικαιροποιημένα συστήματα ηλεκτρικής ενέργειας |
350KV |
20Α |
7000KVA |
330kV καλώδιο≤2km |
| Εναλλακτικά συστήματα ηλεκτρικής ενέργειας |
350KV |
30Α |
10500KVA |
330kV καλώδιο≤3km |
| Ειδικότερα: |
350KV |
40Α |
14000KVA |
330kV καλώδιο≤4km |
| Επικαιροποιημένα συστήματα ηλεκτρικής ενέργειας |
350KV |
60A |
21000KVA |
330kV καλώδιο≤5km |
| Επικαιροποίηση των συστημάτων |
350KV |
80A |
28000KVA |
330kV καλώδιο≤10km |
| Ειδική απαίτηση μπορεί να γίνει με παραγγελία |
Σημείωση: Δοκιμαζόμενη τάση καλωδίου ≤ 330kV, 0,25uF/km
4 Προαιρετικό άλλο μοντέλο για μακρύ καλώδιο XLPE που αντέχει στη δοκιμή τάσης επί τόπου
| Σχήμα |
Διάταξη |
Διορισμένο ρεύμα εξόδου |
Ονομαστική παραγωγική ικανότητα |
Εφαρμογή
(Από 20Hz αρχής)
|
| Επικαιροποίηση των συστημάτων |
130KV |
10Α,20Α |
1300KVA |
Για την U0=64KV και κάτω από το καλώδιο |
| Επικαιροποίηση των συστημάτων |
150KV |
10Α, 20Α |
3000KVA |
Για την U0= 87KV και κάτω από το καλώδιο |
| Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα συστήματα ηλεκτρικής ενέργειας. |
250KV |
20Α, 40Α |
10000KVA |
Για την U0=127KV και κάτω από το καλώδιο |
| Επικαιροποιημένα συστήματα ηλεκτρικής ενέργειας |
250KV |
20Α, 80Α |
20000KVA |
Για την U0=127KV και κάτω από το καλώδιο |
| Επικαιροποιημένα συστήματα ηλεκτρικής ενέργειας |
350KV |
20Α, 60Α |
21000KVA |
Για την U0=230KV και κάτω από το καλώδιο |
| Επικαιροποίηση των συστημάτων |
350KV |
20Α, 80Α |
42000KVA |
Για την U0=230KV και κάτω από το καλώδιο |
| Ειδική απαίτηση μπορεί να γίνει με παραγγελία |
Σημείωση: Η τάση δοκιμής του καλωδίου XLPE υπολογίζεται σε 1,7U.0
5 Προαιρετικό μοντέλο για καλώδια κατηγορίας HV ή EHV και GISΔοκιμή υποδομής εναλλασσόμενου ρεύματος επί τόπου
| Μοδελ |
Διάταξη |
Διορισμένο ρεύμα εξόδου |
Ονομαστική παραγωγική ικανότητα |
Εφαρμογή
(Από 20Hz αρχής)
|
| Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα συστήματα ηλεκτρικής ενέργειας. |
130KV,260KV |
20A@130KV |
2600KVA |
Για την U0= καλώδιο 64KV
Για τα ΓΙΣ κατηγορίας 72,5KV
|
| 10A@260KV |
Για την U0=127KV καλώδιο
Για τα ΓΙΣ κλάσης 145KV
|
| Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα συστήματα ηλεκτρικής ενέργειας που χρησιμοποιούνται για την παραγωγή ηλεκτρικής ενέργειας. |
150KV, 300KV |
60A@150KV |
9000KVA |
Για την U0= καλώδιο 87KV
Για τα ΓΙΣ κατηγορίας 72,5KV
|
| 30A@300KV |
Για την U0= 160KV καλώδιο
Για τα ΓΙΣ κλάσης 170KV
|
| Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα συστήματα ηλεκτρικής ενέργειας που χρησιμοποιούνται για την παραγωγή ηλεκτρικής ενέργειας. |
250KV, 500KV |
40A@250KV |
10000KVA |
Για την U0=127KV καλώδιο
Για τα ΓΙΣ κλάσης 145KV
|
| 20A@500KV |
Για την U0=290KV καλώδιο
Για τα ΓΙΣ κλάσης 362KV
|
| Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα συστήματα ηλεκτρικής ενέργειας. |
250KV, 500KV |
80A@250KV |
20000KVA |
Για την U0=127KV καλώδιο
Για τα ΓΙΣ κλάσης 145KV
|
| 40A@500KV |
Για την U0=290KV καλώδιο
Για τα ΓΙΣ κλάσης 362KV
|
| Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα συστήματα ηλεκτρικής ενέργειας που χρησιμοποιούνται για την παραγωγή ηλεκτρικής ενέργειας. |
350KV, 700KV |
60A@350KV |
21000KVA |
Για την U0= καλώδιο 190KV
Για τα ΓΙΣ κλάσης 170KV
|
| 30A@700KV |
Για την U0=290KV καλώδιο
Για τα συστήματα GIS κλάσης 550KV
|
| Ειδική απαίτηση μπορεί να γίνει με παραγγελία |
VIII. Πίνακας προτύπων δοκιμών επί τόπου από την IEC 60840:2011 και την IEC 62067:2011 για καλώδια XLPE
ΙΧ. Τάβλος προτύπου δοκιμών μονόληψης επί τόπου από την IEC 62271-203:2011 για το HV GIS
