Επαγγελματικό εξοπλισμό δοκιμής καλωδίων υψηλής τάσης / αναγνωριστικό καλωδίων υψηλής τάσης

Δοκιμαστής ταυτοποίησης καλωδίων σε ζωντανή ροή, αναγνωριστής καλωδίων, προσδιορισμός ακολουθίας φάσης καλωδίων υψηλής τάσης

Ι. Εισαγωγή του προϊόντος

Ο δοκιμαστής αναγνώρισης καλωδίων FKSB-2000 χρησιμοποιείται για τον εντοπισμό συγκεκριμένου καλωδίου σε δέσμη καλωδίων κατά την εγκατάσταση, τη μετανάστευση, τη συντήρηση και τη διαχείριση σφαλμάτων καλωδίων ηλεκτρικής ενέργειας.Έχει τα χαρακτηριστικά της ακριβούς, γρήγορη, απλή λειτουργία και ευρύ φάσμα εφαρμογών. Είναι ένα απαραίτητο όργανο δοκιμής για την κατασκευή καλωδίων και τις εργασίες συντήρησης.

ΙΙ. Αρχή του προϊόντος

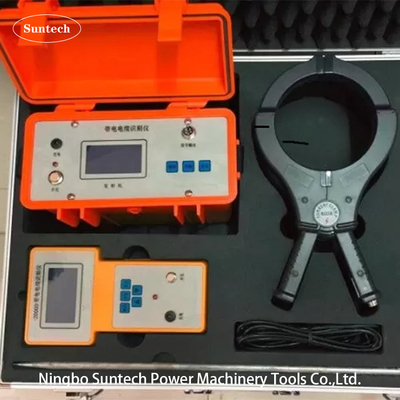

Το όργανο αποτελείται από έναν πομπό αναγνώρισης καλωδίου, έναν δέκτη αναγνώρισης καλωδίου, έναν μεταβιβάζοντα και έναν δέκτη καλωδίου και μια γραμμή σύνδεσης σήματος εξόδου.Έχει υψηλής ισχύος ισχύος παλμούς έξοδος· στην τοποθεσία χαρακτηριστικά σήματος λήψης σαφές, ελαφρύ και ευέλικτο, υψηλή ευαισθησία, μπορεί να καταστείλει αποτελεσματικά στην τοποθεσία παρεμβολές συχνότητας ισχύος· ακριβής και γρήγορη κρίση· αξιόπιστο κύκλωμα προστασίας,δεν φοβάται βραχυκύκλωμα εξόδου. μεγάλο σαγόνι φ150 κατάλληλο για διάφορες περιοχές διατομής Καλώδιο ηλεκτρικής ενέργειας. εσωτερικός μετασχηματιστής απομόνωσης υψηλής ισχύος,ο χειριστής δεν έχει ηλεκτρική άμεση επαφή με το δίκτυοΌταν το καλώδιο εντοπίζεται, δεν είναι απαραίτητο να αποσυνδέονται τα δύο άκρα του καλωδίου από τον εξοπλισμό διανομής ενέργειας.Το καλώδιο μπορεί να αναγνωριστεί στο διαδίκτυο ενώ το καλώδιο είναι ζωντανό, η οποία βελτιώνει την αποτελεσματικότητα της αναγνώρισης και μειώνει σημαντικά τις άμεσες και έμμεσες επιπτώσεις που προκαλούνται από διακοπές ρεύματος.

Ο πομπός και ο δέκτης του οργάνου αναγνώρισης καλωδίου FKSB-2000 υιοθετούν τεχνολογία κωδικοποίησης και αποκωδικοποίησης με ένα μόνο τσιπ και τεχνολογία PSK που χρησιμοποιείται ευρέως στον τομέα της επικοινωνίας.Ένα κωδικοποιημένο με φάση σήμα με μέση τιμή 0 μεταδίδεται στο μεταδιδόμενο σχοινί, και ο δέκτης με ένα μόνο τσιπ στο δέκτη φιλτράρει το δέσιμο σήμα μέσω υλικού και λογισμικού και στη συνέχεια εκτελεί αναγνώριση φάσης.Σημειώστε το βέλος που εκπέμπει το σφιγκτήρα και το δέκτη σφιγκτήρα στο τέλος του καλωδίουΌταν το δέκτη σφίγγει ένα καλώδιο, το δέκτη αμπερόμετρο σφίγγει προς τα δεξιά με ηχητική και οπτική ένδειξη.και η κατεύθυνση ρεύματος είναι αντίθετη με την κατεύθυνση ρεύματος του εντοπισμένου καλωδίουΤο καλώδιο που προσδιορίζεται είναι εύκολο να προσδιοριστεί με σαφήνεια από πολλά καλώδια.Επιπλέον, δεδομένου ότι η ένταση ρεύματος σήματος στο προσδιορισμένο καλώδιο είναι η ίδια, οι δέκτες λαβές λαμβάνουν την ίδια ένταση ηλεκτρομαγνητικού σήματος κατά μήκος του καλωδίου,και το προσδιορισμένο καλώδιο δεν περιορίζεται από το μήκος του προσδιορισμένου καλωδίου.

ΙΙΙ. Χαρακτηριστικά

1. Συνδυάστε την αναγνώριση φόρτισης και τη λειτουργία μη ηλεκτρικής αναγνώρισης σε μία. Δεν είναι μόνο κατάλληλο για την αναγνώριση και την κρίση του καλωδίου διακοπής,αλλά επίσης κατάλληλο για την αναγνώριση και την αξιολόγηση του καλωδίου με το σημείοΗ λειτουργία είναι εξαιρετικά απλή και βολική στη χρήση.

2Ο αναγνωριστής καλωδίου είναι διαφορετικός από τον συμβατικό αναγνωριστή.Ο πομπός χρησιμοποιεί την τεχνολογία ενός τσιπ για να κωδικοποιήσει και να τροφοδοτήσει το μεταδιδόμενο σήμαΟ δέκτης του δέκτη λαμβάνει το σήμα.Το καλώδιο-στόχος προσδιορίζεται από ένα μεγάλο δέμα καλωδίων με βάση τα χαρακτηριστικά της φάσης σήματος στο καλώδιο-στόχοΩς εκ τούτου, η απόδοση εργασίας είναι αξιόπιστη και το υπερυψωμένο καλώδιο μπορεί επίσης να διακρίνεται με ακρίβεια.Διορθωτικό για όλα τα είδη καλωδίων ηλεκτρικής ενέργειας υψηλής και χαμηλής τάσης.

IV. Σύνθεση και λειτουργία

Ο αναγνωριστικός αριθμός αποτελείται κυρίως από τα ακόλουθα έξι μέρη.
1. Πληκτροδότης σήματος: Ηλεκτρομαγνητικό σήμα υψηλής συχνότητας που εκπέμπει μια ορισμένη ποσότητα ισχύος, εφαρμόζεται σε ένα προκαθορισμένο καλώδιο διακοπής ρεύματος ή ενεργού ρεύματος και παράγει σταθερό ρεύμα στο καλώδιο.

2Πιστοποιητικό δέκτη: Το σήμα που ανιχνεύεται από τον σφιγκτήρα ζεύξης εμφανίζεται με τη μορφή μήκους του πλέγματος, μεγέθους αριθμού και ήχου.Ο φορέας εκμετάλλευσης κρίνει με βάση τη δύναμη του δέκτη σήματος.

3Πλέκτες σύνδεσης: χρησιμοποιούνται για τη μετάδοση και λήψη ηλεκτρομαγνητικών σημάτων (οι πλέκτες μετάδοσης και οι πλέκτες λήψης χρησιμοποιούνται εναλλακτικά).

4. Φορτιστή: Χρησιμοποιείται για την φόρτιση του πομπού και του δέκτη σήματος.

5Η γραμμή σήματος που συνδέεται απευθείας: Πρόκειται για μια κόκκινη και μαύρη διπλή γραμμή συμπίεσης, η οποία χρησιμοποιείται για την αναγνώριση της άμεσης σύνδεσης καλωδίου διακοπής ρεύματος.

6. Σύνδεση πινέλας ζεύξης: για τη σύνδεση πινέλας ζεύξης με πομπό και δέκτη σήματος

V. Κύρια τεχνικά χαρακτηριστικά

5.1 Μέρος του πομπού
1Σημάδι εξόδου: σήματα sinusoidal AC εξόδου τεσσάρων συχνοτήτων, δηλαδή χαμηλής συχνότητας, μεσαίας συχνότητας, υψηλής συχνότητας και ραδιοσυχνοτήτων.
2Η ισχύς εξόδου: σταθερή ισχύς εξόδου, χαμηλή, μεσαία και υψηλή τρεις (μέγιστο όχι μικρότερο από 6).
3Τρόπος εξόδου: μέθοδος άμεσης σύνδεσης, μέθοδος ζεύξης.
4Δείκτης αντίστασης: εντός των 25500 Ωμ.
5- Σύγκριση φορτίου: αυτόματη σύγκριση.
6Διασύνδεση οθόνης: μεγάλη οθόνη LCD κινέζικη, γραφική οθόνη, με φως πίσω.
7Πηγή ενέργειας: Τυπική 1η 1.2V επαναφορτιζόμενη μπαταρία 6 τμημάτων, φόρτιση και εκφόρτιση 500 φορές.
8Χρόνος αναμονής: περισσότερες από 8 ώρες.
9- Υπερθέρμανση και υπερστροφή: αυτόματη προστασία.
10Θερμοκρασία λειτουργίας: -20 ° C - 50 ° C
11Όγκος: 265 × 125 × 210 mm
12Βάρος: 2 κιλά

5.2 Μέρος δέκτη
1- Διάταξη δέσμευσης: δέσμευση σήματος κυκλικού κυκλώματος σε πέντε διαφορετικές συχνότητες, δηλαδή χαμηλή συχνότητα, μεσαία συχνότητα, υψηλή συχνότητα, ραδιοσυχνότητα, 50HZ.
2- Τρόπος παραλαβής: Κουμπλέντες.
3. Διασύνδεση σήματος: ψηφιακή διασύνδεση, μήκος ράστρου και θόρυβος ήχου
4Διασύνδεση οθόνης: μεγάλη οθόνη LCD κινέζικη, γραφική οθόνη, με φως πίσω.
5Ελέγχος της αύξησης: χειροκίνητη ρύθμιση, δυναμική περιοχή 000 - 100 dB.
6. μήκος ανίχνευσης: Όταν συνδέεται το καλώδιο απευθείας, το μέγιστο μήκος είναι 15KM. Όταν συνδέεται το καλώδιο, η πρώτη σύνδεση μπορεί να μετρήσει 3Km, και η σύνδεση είναι άπειρες φορές.
7Πηγή ενέργειας: Τυπική 5η 1.2V επαναφορτιζόμενη μπαταρία 6 τμήματα, φόρτιση και εκφόρτιση 500 φορές.
8Χρόνος αναμονής: άνω των 12 ωρών, προειδοποίηση ενεργοποίησης.
9- Υπερθέρμανση και υπερστροφή: αυτόματη προστασία.
10Θερμοκρασία λειτουργίας: -20 ° C - 50 ° C.
11Όγκος: 126 × 43 × 230 mm
12Βάρος: 1,0 κιλά
