αγωγός κυλίνδρων 660mm νάυλον που δένει με σπάγγο τους φραγμούς για το από πάνω συσσωρευμένο καλώδιο

Οι υπερυψωμένοι δένοντας με σπάγγο φραγμοί χρησιμοποιούνται για την υπερυψωμένη σύνδεση αγωγών ή OPGW γραμμών transmisson. Έχουμε παραγάγει sheave τους κυλίνδρους με το νάυλον ή το κράμα αργιλίου, και τα δύο είδη κυλίνδρων θα μπορούσε να ευθυγραμμιστεί με το νεοπρένιο, για να προστατεύσει κάποιο ειδικό είδος αγωγών.

Ενιαίο sheave νάυλον που δένει με σπάγγο το φραγμό

Εφαρμογή: Είναι κατάλληλο προσαραγμένους στους σειρά αγωγούς αργιλίου και ACSR στις δομές εφαπτομένης. Τα μανίκια συμπίεσης, οι συνδετήρες στροφέων, και το τράβηγμα των συνδετήρων σχοινιών μπορούν να περάσουν μέσω του αυλακιού. Sheave γίνεται στο υψηλής αντοχής νάυλον. Το μεγάλο μέγεθος 660mm, 822mm, 916mm, νάυλον sheave 1040mm μπορεί να ευθυγραμμιστεί με το νεοπρένιο.

Σημείωση:

1. Η συναρμολόγηση γάντζων, η στρογγυλή συναρμολόγηση ματιών, και clevis η συναρμολόγηση είναι προαιρετικές, παρακαλώ διευκρινίστε κατά το διαταγή. Οι προσαρμοσμένοι φραγμοί θα μπορούσαν να παρασχεθούν κατόπιν αιτήσεως.

Το στοιχείο στο πρότυπο σημαίνει την εξωτερική διάμετρο sheave Χ πλάτος sheave (χιλ.).

2. Όλα sheaves τοποθετούνται στα ρουλεμάν. Το πλαίσιο των φραγμών γίνεται στο γαλβανισμένο χάλυβα.

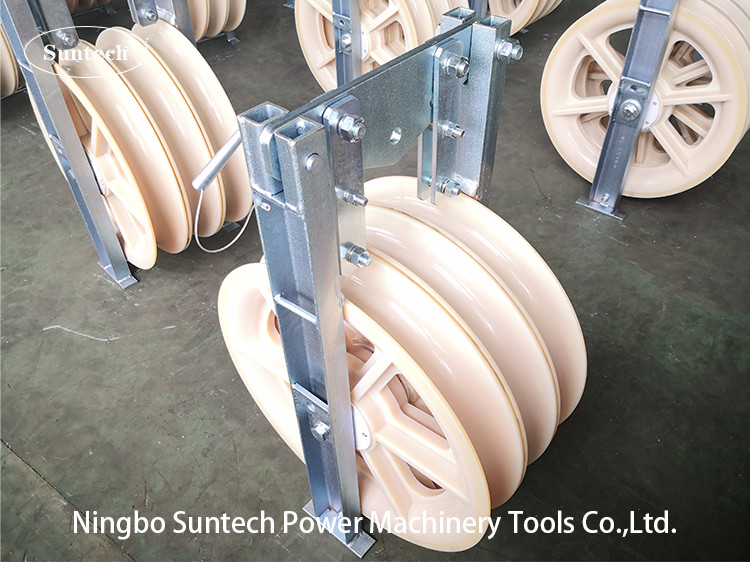

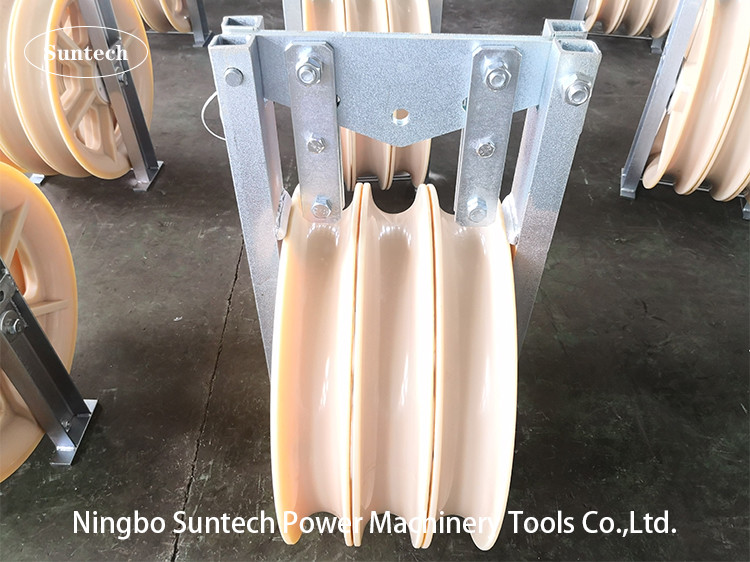

Τρία sheaves που δένουν με σπάγγο τους φραγμούς

Εφαρμογή: Είναι κατάλληλο στους αγωγούς αργιλίου σειράς δύο ή τρία προσαραγμένους και ACSR στις δομές εφαπτομένης. Τα μανίκια συμπίεσης, οι συνδετήρες στροφέων, και το τράβηγμα των συνδετήρων σχοινιών μπορούν να περάσουν μέσω του αυλακιού. Sheave γίνεται στο κράμα αργιλίου ή το υψηλής αντοχής νάυλον. Το μεγάλο μέγεθος 660mm, 822mm, 916mm, νάυλον sheave 1040mm μπορεί να ευθυγραμμιστεί με το νεοπρένιο.

Σημείωση:

1. Clevis η συναρμολόγηση είναι προαιρετική, παρακαλώ διευκρινίστε κατά το διαταγή. Οι προσαρμοσμένοι φραγμοί θα μπορούσαν να παρασχεθούν κατόπιν αιτήσεως. Το στοιχείο στο πρότυπο σημαίνει την εξωτερική διάμετρο sheave Χ πλάτος sheave (χιλ.).

2. Όλα sheaves τοποθετούνται στα ρουλεμάν. Το πλαίσιο των φραγμών γίνεται στο γαλβανισμένο χάλυβα.
