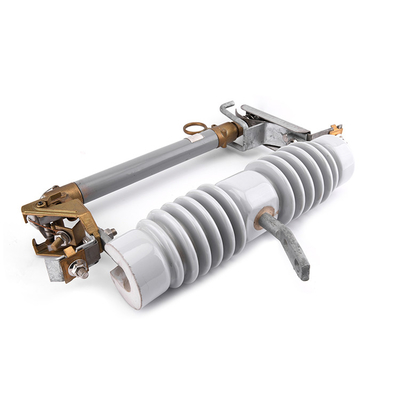

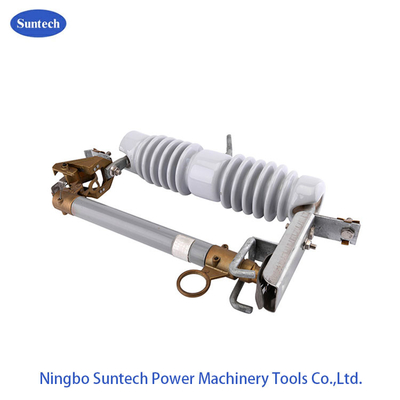

Λαστιχένια διακοπή θρυαλλίδων υψηλής τάσης σιλικόνης για υπαίθρια 200 Amp

Εργοτάξιο οικοδομής 200 Amp υπαίθρια θρυαλλίδα διακοπής 15kv θρυαλλίδων

Η διακοπή θρυαλλίδων αποτελείται κυρίως από μια σύνδεση θρυαλλίδων, ένα σώμα διακοπής θρυαλλίδων και ένα ΣΏΜΑ ΔΙΑΚΟΠΉΣ ΘΡΥΑΛΛΊΔΩΝ θρυαλλίδων holder.THE, μια πορσελάνη ή ένα σώμα πολυμερών μονωτών που απομονώνει την αγώγιμη μερίδα από τις υποστηρίξεις στις οποίες ο μονωτής στερεώνεται.

Ο ΚΑΤΟΧΟΣ ΘΡΥΑΛΛΙΔΩΝ, αποκαλούμενος επίσης μονώνοντας σωλήνα θρυαλλίδων, αυτό περιλαμβάνει τα αναπληρώσιμα στοιχεία θρυαλλίδων μέσα. όταν η περιλαμβανόμενη θρυαλλίδα λειώνει, αποσυνδέει το κύκλωμα, και τις πτώσεις κατόχων θρυαλλίδων και κρεμά από μια άρθρωση στο χαμηλότερο όριό της. Αυτός ο κρεμώντας κάτοχος θρυαλλίδων δείχνει ότι η θρυαλλίδα έχει λειώσει και ότι το κύκλωμα πρέπει να αποσυνδέσει. Το κύκλωμα μπορεί επίσης να είναι αποσυνδέει με το χέρι από linemen χρησιμοποιώντας το καυτό ραβδί. Ο κάτοχος θρυαλλίδων μπορεί να αντικατασταθεί από μια στερεά λεπίδα, η οποία θα επέτρεπε στη συνέλευση κατόχων θρυαλλίδων για να χρησιμοποιηθεί ως διακόπτης μόνο.

Η ΣΥΝΔΕΣΗ ΘΡΥΑΛΛΙΔΩΝ είναι επίσης τα στοιχεία θρυαλλίδων. είναι η αναπληρώσιμη μερίδα της διακοπής θρυαλλίδων που θα λειώσει και diconnect το κύκλωμα με τη θερμότητά του όταν υπάρχει overcurrent επέρασε από την. Η σύνδεση θρυαλλίδων είναι το στοιχείο κλειδί για να ελέγξει τα χαρακτηριστικά θρυαλλίδων. Το υλικό, το μέγεθος και η μορφή της σύνδεσης θρυαλλίδων καθορίζουν τις ιδιότητες λειωμένων μετάλλων. τα υλικά συνδέσεων θρυαλλίδων διαιρούνται σε δύο κατηγορίες: χαμηλό σημείο τήξης και υψηλό σημείο τήξης. Τα χαμηλά υλικά σημείου τήξης όπως ο μόλυβδος και το κράμα μολύβδου, το σημείο τήξης του είναι χαμηλά και εύκολο να λιωθούν, λόγω της υψηλής ειδικής αντίστασής του, έτσι φιαγμένης από μεγάλο μέγεθος διατομής, περισσότερο ατμό μετάλλων που παράγεται κατά τη διάρκεια της τήξης, μόνο κατάλληλης για τη χαμηλή σπάζοντας ικανότητα της διακοπής θρυαλλίδων. Τα υψηλά υλικά σημείου τήξης όπως ο χαλκός, ασήμι, το σημείο τήξης του είναι υψηλά, μη εύκολο να λιωθούν, αλλά λόγω της χαμηλής ειδικής αντίστασής του, μπορούν να γίνουν από το χαμηλό σημείο τήξης του μικρότερου μεγέθους διατομής, λιγότερος ατμός μετάλλων που παράγεται κατά τη διάρκεια της τήξης, κατάλληλης για την υψηλή σπάζοντας ικανότητα της διακοπής θρυαλλίδων. Οι μορφές της σύνδεσης θρυαλλίδων είναι είτε filamentous είτε ενωμένες. Η αλλαγή της μορφής του μεταβλητού τμήματος μπορεί σημαντικά να αλλάξει τα χαρακτηριστικά λειωμένων μετάλλων της διακοπής θρυαλλίδων. Οι διακοπές θρυαλλίδων έχουν τις διάφορες λειωμένες χαρακτηριστικές καμπύλες και μπορούν να εφαρμοστούν στους διαφορετικούς τύπους αντικειμένων προστασίας.
