Τηλεπικοινωνιών γαλβανισμένος ιστός χάλυβα πύργος Guyed καλωδίων τύπων δικτυωτού πλέγματος σωληνοειδής
Γρήγορη λεπτομέρεια:
Τηλεπικοινωνιών τριγωνικός ιστών γαλβανισμένος σχέδιο χάλυβα πύργος Guyed καλωδίων τύπων δικτυωτού πλέγματος σωληνοειδής
Η δομή πύργων σωλήνων χάλυβα έχει τα σχετικά τεχνικά και οικονομικά πλεονεκτήματα, και είναι κατάλληλη για τους πύργους μετάδοσης που αντέχουν τα μεγάλα φορτία.
Εφαρμογές:
Στην Κίνα, τα σχεδιαγράμματα σωλήνων χάλυβα έχουν χρησιμοποιηθεί επίσης στους πύργους διπλός-κυκλωμάτων 500kV και τους πύργους τέσσερις-περασμάτων στον ίδιο πύργο, που παρουσιάζει τη καλή απόδοση και οφέλη του. Η δομή πύργων σωλήνων χάλυβα έχει αναπτυχθεί καλά στις γραμμές με τα διαφορετικά επίπεδα τάσης λόγω της σημαντικής ακαμψίας διατομής, των καλών χαρακτηριστικών δύναμης διατομής, της απλής δύναμης, και της όμορφης εμφάνισής της. Ειδικά στις δομές μεγάλος-έκτασης και τις αστικές δομές πύργων πλέγματος δύναμης.
Προδιαγραφές:
| Αριθ. |
Περιγραφή |
Λεπτομερής προδιαγραφή και σημαντικές παράμετροι σχεδίου |
| 1 |
Κώδικας σχεδίου |
1. Κινεζικά εθνικά πρότυπα:
a. Τεχνικός κανονισμός 5154-2002 DL/T του σχεδίου για τις δομές πύργων και Πολωνού της εναέριας γραμμής μετάδοσης
b. Τεχνικός κανονισμός 5219-2005 DL/T για το σχεδιασμό του ιδρύματος της εναέριας γραμμής μετάδοσης
2. Αμερικανικά πρότυπα:
a. Σχέδιο ASCE 10-97-2000 των πλεγμένων δομών μετάδοσης χάλυβα
b. Απαίτηση οικοδομικού συντελεστή αναχαίτισης 318-02 για το σκυρόδεμα δομών
|
| 2 |
Λογισμικό σχεδίου |
ΠΑΡΑΚΑΛΩ και πύργος κρατών μελών, SAP2000, AutoCAD, STW, TWsolid, SLCAD κ.λπ. |
| 3 |
Φόρτωση σχεδίου |
Σύμφωνα με την απαίτηση και την προδιαγραφή από τους πελάτες παγκοσμίως. |
| 4 |
Δοκιμή φορτίων/καταστρεπτική δοκιμή |
Μπορούμε να το τακτοποιήσουμε από τη κυβερνητική αρχή εάν είναι απαραίτητο και το κόστος τέτοιου είδους δοκιμής είναι χωριστά από την τιμολόγηση πύργων. |
| 5 |
Τάση |
33KV, 66/69KV, 110KV, 220KV/230KV, 330KV, 380/400KV, 500KV, 750KV, 800KV, γραμμή μετάδοσης 1000KV |
| 6 |
??????????? galvanization |
ISO 1461-2009, ASTM A123 |
| 7 |
Βαθμός χάλυβα |
1. Υψηλής αντοχής χαμηλός δομικός χάλυβας κραμάτων: Q420B που είναι ισοδύναμο με ASTM Gr60
2. Υψηλής αντοχής χαμηλοί δομικοί χάλυβες κραμάτων: Q355B που είναι ισοδύναμο με ASTM Gr50 ή S355JR
3. Δομικός χάλυβας άνθρακα: Q235B που είναι ισοδύναμο με ASTM A36 ή S235JR
|
| 8 |
Μπουλόνια και καρύδια |
Κυρίως ο ISO 898 μπουλόνια βαθμού 6,8 και 8,8 και για τα κινέζικα, τα πρότυπα του ISO και για DIN |
| 9 |
Τύπος πύργων |
Γωνιακοί πύργοι, σωληνοειδείς πύργοι, ιστός Guyed, μονοπωλιακός πύργος |
| 10 |
Τύπος πύργων |
Πύργος αναστολής, πύργος έντασης, νεκρός πύργος, δομή υποσταθμών |
| 11 |
Εξουσιοδότηση |
Δομές πύργων: 10 έτη |
| 12 |
Επιστροφής περίοδος |
50 έτη |
| 13 |
Μεταφορά |
Είμαστε πολύ στενοί στο μεγαλύτερο λιμένα στον κόσμο που είναι το πλεονέκτημά μας για τη μεταφορά θάλασσας. |
| 14 |
Ποιοτικός έλεγχος |
Ακολουθήστε το σύστημα του ISO 9001 και αυστηρά QC την επιθεώρηση για την πρώτη ύλη, τη δοκιμή συνελεύσεων πρωτοτύπων, galvanization τη δοκιμή και την επιθεώρηση προαποστολής για την και ποσότητα και για την ποιότητα
Μεταχειριζόμαστε την ποιότητα πρώτα και την αναλογία επιθεώρησης 100%.
|
Μονοπωλιακός πύργος
Ο ενιαίος αποκαλούμενος μονοπωλιακός πύργος πύργων σωλήνων επίσης, είναι ένας συνήθως χρησιμοποιημένος τύπος, με την όμορφη εμφάνιση,
καλύπτοντας μια μικρή περιοχή 9 έως 18 τετραγωνικό μέτρο, το κόστος - αποτελεσματικό, και υιοθετείται από την πλειοψηφία
κατασκευή. Το σώμα πύργων υιοθετεί το λογικότερο τμήμα, το οποίο συνδέεται μέσω υψηλής αντοχής
μπουλόνι. Έχει τα χαρακτηριστικά της εύκολης εγκατάστασης και μπορεί να προσαρμοστεί σε ποικίλη περίπλοκη περιοχή τομέων.
Πύργος Guyed
Ο πύργος Guyed έχει μια νέα εμφάνιση, και το μεγαλύτερο χαρακτηριστικό του ενισχύεται με τη χρησιμοποίηση του καλωδίου τύπων χάλυβα.
Ο πύργος Guyed είναι ένας κοινός τύπος πύργου επικοινωνίας που είναι οικονομικός και πρακτικός. Είναι ελαφρύτερο και
φτηνότερος από άλλοι. Είναι πολύ κατάλληλο για τις γεωγραφικές ευρείς περιοχές.

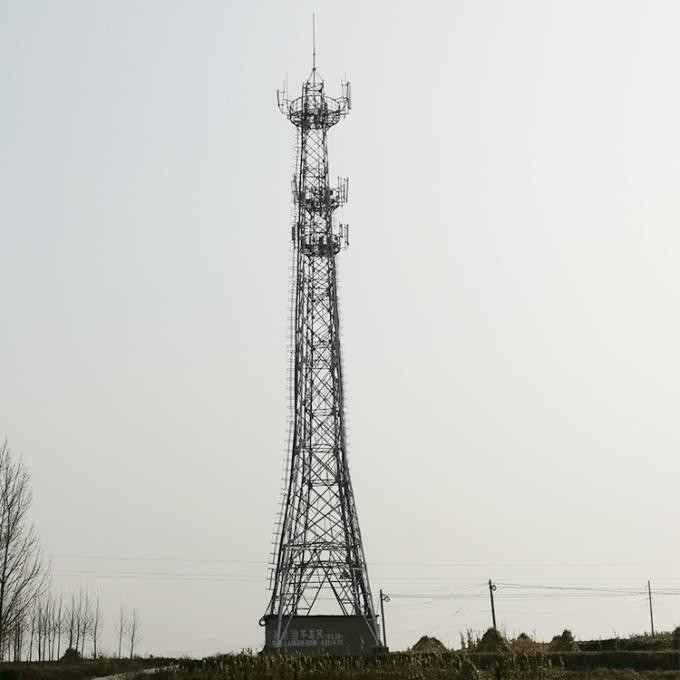

Αυτοφερόμενος πύργος
Ο αυτοφερόμενος πύργος είναι συνήθως 3leg του πύργου 4leg, και το υλικό του είναι χάλυβας σωλήνων ή γωνίας χάλυβα. Όσον αφορά
η σύνδεση, σωληνοειδής πύργος συνδέεται με τη φλάντζα, και ο πύργος χάλυβα γωνίας συνδέεται με τα καρύδια - και - μπουλόνια.
Χαρακτηριστικά γνωρίσματα:
1. Μικρός συντελεστής του φορτίου αέρα, αντίσταση ισχυρού ανέμου.
2. Εκτός από τον πόρο εδάφους, κατάλληλη θέση.
3. Κατάλληλες μεταφορά και εγκατάσταση.
