Ενισχυμένο ACAR αργιλίου αγωγών κράμα καλώδιο μετάδοσης αγωγών ηλεκτρικό
1.Product περιγραφή

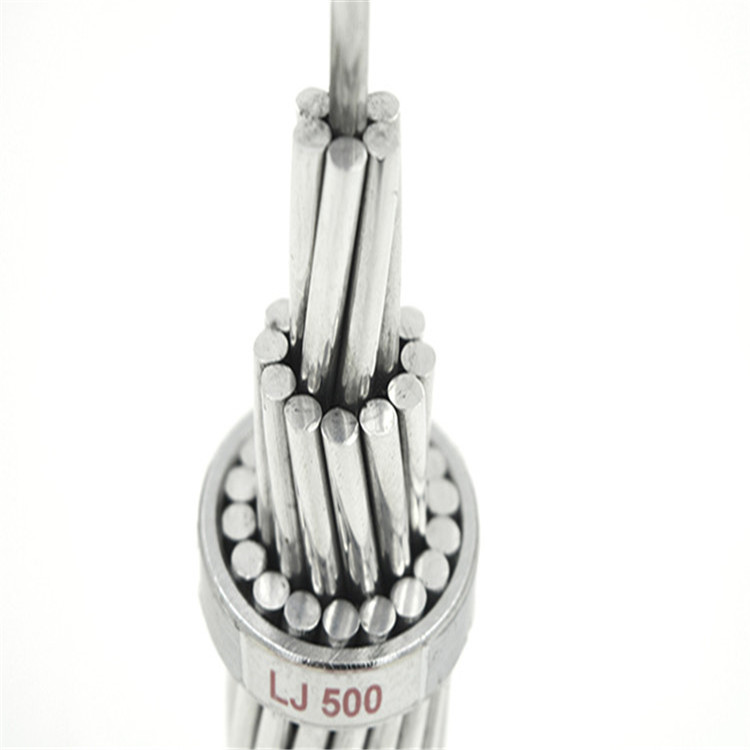

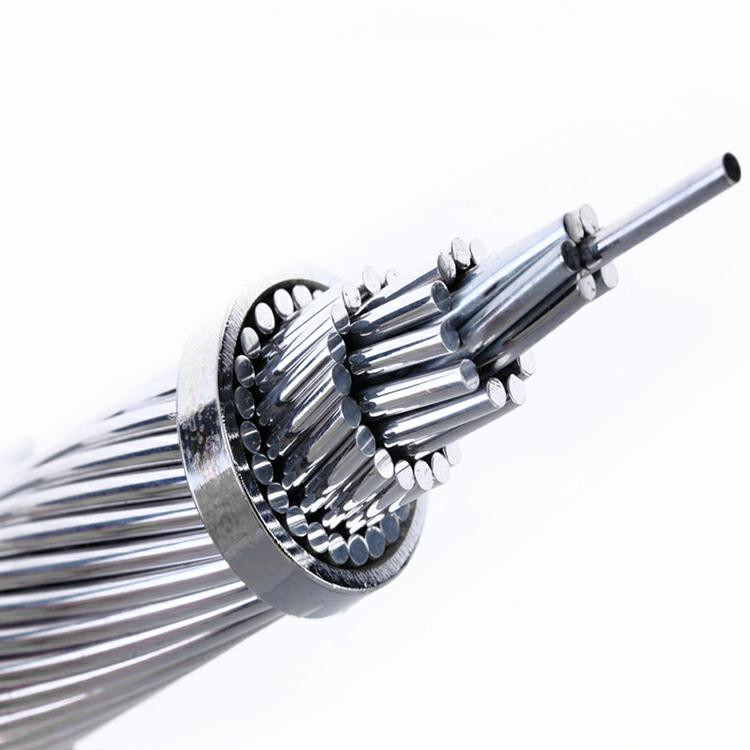

Το κράμα αγωγών αλουμινίου που ενισχύεται (ACAR) διαμορφώνεται από τα ομόκεντρα προσαραγμένα καλώδια του αλουμινίου 1350 στο υψηλής αντοχής αλουμίνιο - μαγνήσιο - πυρήνας κραμάτων πυριτίου (AlMgSi). Ο αριθμός καλωδίων του κράματος Aluminum1350 & AlMgSi εξαρτάται από το σχέδιο καλωδίων. Αν και το γενικό σχέδιο περιλαμβάνει έναν προσαραγμένο πυρήνα του σκέλους κραμάτων AlMgSi, σε ορισμένες κατασκευές καλωδίων, τα καλώδια των σκελών κραμάτων AlMgSi μπορούν να διανεμηθούν στα στρώματα σε όλο το αλουμίνιο 1350 τα σκέλη.
ACAR έχει τις καλύτερες μηχανικές και ηλεκτρικές ιδιότητες σε σύγκριση με ένα ισοδύναμο ACSR, ένα AAC ή ένα AAAC. Μια πολύ καλή ισορροπία μεταξύ των μηχανικών και ηλεκτρικών ιδιοτήτων επομένως κάνει ACAR την καλύτερη επιλογή όπου το ampacity, δύναμη και ελαφρύς είναι η κύρια εκτίμηση του σχεδίου γραμμών. Αυτοί οι αγωγοί χρησιμοποιούνται εκτενώς στις εναέριες γραμμές μετάδοσης και διανομής.
Το Midal μπορεί να κατασκευάσει & να παρέχει ACAR στα μη ανταλλάξιμα ξύλινα/εξέλικτρα χάλυβα ή επιστρεπτέα εξέλικτρα χάλυβα.
Τεχνικά χαρακτηριστικά ACSR βασισμένα στις τυποποιημένες BS 215
| Όνομα κώδικα | Ονομαστική περιοχή αργιλίου | Προσάραξη και διάμετρος καλωδίων | Τμηματική περιοχή του αργιλίου | Συνολική τμηματική περιοχή | Περ. γενική διάμετρος | Περ. μάζα | Υπολογισμένη αντίσταση ΣΥΝΕΧΟΎΣ ΡΕΎΜΑΤΟΣ σε 20Oc | Υπολογισμένο σπάζοντας φορτίο | |
| Al | Χάλυβας | ||||||||
| χιλ.2 | Κανένα /mm | χιλ.2 | χιλ.2 | χιλ. | kg/km | ωμ το /km | kN | ||
| ΚΟΥΝΕΛΙ | 50 | 6/3.35 | 1/3.35 | 52.88 | 61.7 | 10.05 | 214 | 0,5426 | 18.35 |
| ΣΚΥΛΙ | 100 | 6/4.72 | 7/1.57 | 105 | 118.5 | 14.15 | 394 | 0,2733 | 32.7 |
| ΛΥΚΟΣ | 150 | 30/2.59 | 7/2.59 | 158.1 | 194.9 | 18.13 | 726 | 0,1828 | 69.2 |
| DINGO | 150 | 18/3.35 | 1/3.35 | 158.7 | 167.5 | 16.75 | 506 | 0,1815 | 35.7 |
| ΛΥΓΞ | 175 | 30/2.79 | 7/2.79 | 183.4 | 226.2 | 19.53 | 842 | 0,1576 | 79.8 |
| ΖΕΒΡΑ | 400 | 54/3.18 | 7/3.18 | 428.9 | 484.5 | 28.62 | 1621 | 0,0674 | 131.9 |
Τεχνικά χαρακτηριστικά ACSR βασισμένα σε τυποποιημένο ASTM Β 232
| Όνομα κώδικα |
Ονομαστικός AWG/MCM |
Προσάραξη και διάμετρος καλωδίων | Τμηματική περιοχή του αλουμινίου | Συνολική τμηματική περιοχή | Περ. γενική διάμετρος | Περ. μάζα | Υπολογισμένη αντίσταση ΣΥΝΕΧΟΎΣ ΡΕΎΜΑΤΟΣ σε 20Oc | Υπολογισμένο σπάζοντας φορτίο | |
| Al | Χάλυβας | ||||||||
| Κανένα /mm | χιλ.2 | χιλ.2 | χιλ. | kg/km | Ω/km | kN | |||
| Τουρκία | 6 | 6/1.68 | 1/1.68 | 13.29 | 15.48 | 5.04 | 54 | 2.1586 | 5.24 |
| Κύκνος | 4 | 6/2.12 | 1/2.12 | 21.16 | 24.71 | 6.36 | 85 | 1.3557 | 8.32 |
| Σπουργίτι | 2 | 6/2.67 | 1/2.67 | 33.61 | 39.22 | 8.01 | 136 | 0,8535 | 12.7 |
| Robin | 1 | 6/3.0 | 1/3.0 | 42.39 | 49.49 | 9.0 | 171 | 0,6767 | 15.85 |
| Κοράκι | 1/0 | 6/3.37 | 1/3.37 | 53.48 | 62.38 | 10.11 | 216 | 0,5364 | 19.32 |
| Ορτύκια | 2/0 | 6/3.78 | 1/3.78 | 67.42 | 78.65 | 11.34 | 273 | 0,4255 | 23.62 |
2.Application
ACSR, AAC, AAAC, αγωγός ASCSR&ACAR που χρησιμοποιείται ευρέως στις γραμμές μετάδοσης ισχύος με τα διάφορα επίπεδα τάσης. Δεδομένου ότι έχουν τέτοια καλά χαρακτηριστικά όπως την απλή δομή, την κατάλληλες εγκατάσταση και τη συντήρηση, χαμηλότερο κόστος για τη γραμμή, μεγάλη ικανότητα μετάδοσης και είναι επίσης κατάλληλοι για πέρα από την εναέρια γραμμή ποταμών και κοιλάδων κ.λπ.
3.Standard
ACAR που κατασκευάζεται από Midal καλύπτει ή υπερβαίνει τις απαιτήσεις όλων των διεθνών προτύπων όπως ASTM, ΌΠΩΣ, BS, CSA, DIN, IEC, NFC, SS - κ.λπ.
4.Characteristics
PACKAGING&SHIPPING
Η διαφορετική συσκευασία για τον πελάτη επιλέγει!
Η συσκευασία εξαγωγής ηλεκτρικών καλωδίων μας γίνεται ειδικά για να εξασφαλίσει ότι η ποιότητα των προϊόντων θα είναι όχι επηρεασθείς κατά τη διάρκεια της μεταφοράς. Το ηλεκτρικό καλώδιό μας χρησιμοποιεί τη ρόδα ηλεκτρικών καλωδίων για τη συσκευασία, ταυτός η ρόδα μπορεί να είναι όλες ο χάλυβας, το πλαίσιο χάλυβα και το απολυμαμένο ξύλο, ή οι απολυμαμένες ξύλινες περιπτώσεις. Χρησιμοποιούμε τη διαφορετική συσκευασία για το διαφορετικό μήκος του καλωδίου, για να εξασφαλίσει δεν θα υπάρξει κανένα πρόβλημα κατά τη διάρκεια της παράδοσης προϊόντα.
1. Εάν η διάμετρος της ρόδας είναι πιό μακροχρόνια από 2 μετρητές, χρησιμοποιούμε όλη τη ρόδα χάλυβα για να συσκευάσουμε τα προϊόντα
2. Εάν η διάμετρος της ρόδας είναι μεταξύ 1.4meters σε 1.8meters, χρησιμοποιούμε το πλαίσιο χάλυβα και απολυμαμένος ξύλο για να συσκευάσει τα προϊόντα.
3. Εάν η διάμετρος της ρόδας είναι λιγότερο από 1.4meters, θα χρησιμοποιήσουμε την απολυμαμένη ξύλινη ρόδα για να συσκευάσουμε τα προϊόντα
4. Για τη συσκευασία των ηλεκτρικών καλωδίων και της μικρής ποσότητας καλωδίων, θα χρησιμοποιήσουμε το απολυμαμένο ξύλινο κιβώτιο στο πακέτο.
