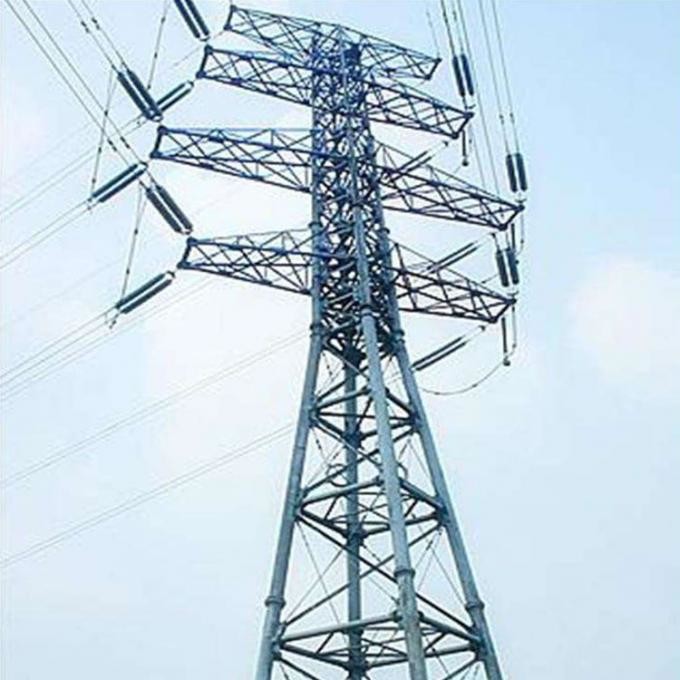

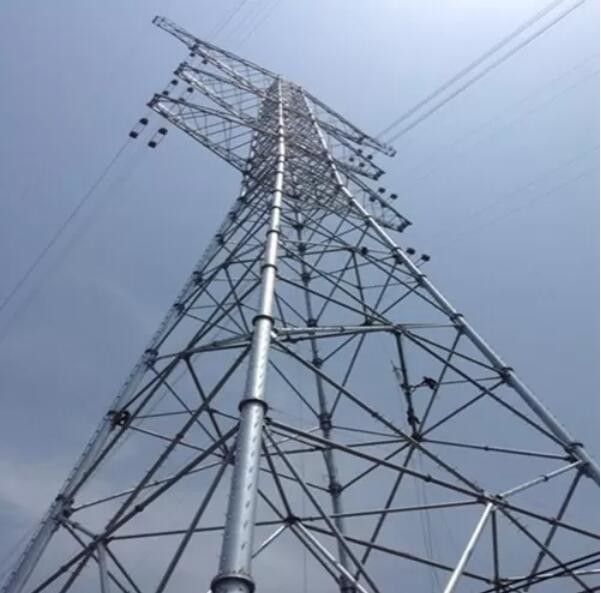

Μετάδοσης γραμμών γαλβανισμένος ιστός χάλυβα πύργος Guyed καλωδίων τύπων δικτυωτού πλέγματος σωληνοειδής
Η δομή πύργων σωλήνων χάλυβα έχει τα σχετικά τεχνικά και οικονομικά πλεονεκτήματα, και είναι κατάλληλη για τους πύργους μετάδοσης που αντέχουν τα μεγάλα φορτία.
Εφαρμογές:
Στην Κίνα, τα σχεδιαγράμματα σωλήνων χάλυβα έχουν χρησιμοποιηθεί επίσης στους πύργους διπλός-κυκλωμάτων 500kV και τους πύργους τέσσερις-περασμάτων στον ίδιο πύργο, που παρουσιάζει τη καλή απόδοση και οφέλη του. Η δομή πύργων σωλήνων χάλυβα έχει αναπτυχθεί καλά στις γραμμές με τα διαφορετικά επίπεδα τάσης λόγω της σημαντικής ακαμψίας διατομής, των καλών χαρακτηριστικών δύναμης διατομής, της απλής δύναμης, και της όμορφης εμφάνισής της. Ειδικά στις δομές μεγάλος-έκτασης και τις αστικές δομές πύργων πλέγματος δύναμης.
Προδιαγραφές:
Περιγραφή αγαθών δομών πύργων & υποσταθμών χάλυβα γραμμών μετάδοσης και σημαντικές παράμετροι
| Αριθ. |
Περιγραφή |
Λεπτομερής προδιαγραφή και σημαντικές παράμετροι σχεδίου |
| 1 |
Κώδικας σχεδίου |
1. Κινεζικά εθνικά πρότυπα:
a. Τεχνικός κανονισμός 5154-2002 DL/T του σχεδίου για τις δομές πύργων και Πολωνού της εναέριας γραμμής μετάδοσης
b. Τεχνικός κανονισμός 5219-2005 DL/T για το σχεδιασμό του ιδρύματος της εναέριας γραμμής μετάδοσης
2. Αμερικανικά πρότυπα:
a. Σχέδιο ASCE 10-97-2000 των πλεγμένων δομών μετάδοσης χάλυβα
b. Απαίτηση οικοδομικού συντελεστή αναχαίτισης 318-02 για το σκυρόδεμα δομών
|
| 2 |
Λογισμικό σχεδίου |
ΠΑΡΑΚΑΛΩ και πύργος κρατών μελών, SAP2000, AutoCAD, STW, TWsolid, SLCAD κ.λπ. |
| 3 |
Φόρτωση σχεδίου |
Σύμφωνα με την απαίτηση και την προδιαγραφή από τους πελάτες παγκοσμίως. |
| 4 |
Δοκιμή φορτίων/καταστρεπτική δοκιμή |
Μπορούμε να το τακτοποιήσουμε από τη κυβερνητική αρχή εάν είναι απαραίτητο και το κόστος τέτοιου είδους δοκιμής είναι χωριστά από την τιμολόγηση πύργων. |
| 5 |
Τάση |
33KV, 66/69KV, 110KV, 220KV/230KV, 330KV, 380/400KV, 500KV, 750KV, 800KV, γραμμή μετάδοσης 1000KV |
| 6 |
??????????? galvanization |
ISO 1461-2009, ASTM A123 |
| 7 |
Βαθμός χάλυβα |
1. Υψηλής αντοχής χαμηλός δομικός χάλυβας κραμάτων: Q420B που είναι ισοδύναμο με ASTM Gr60
2. Υψηλής αντοχής χαμηλοί δομικοί χάλυβες κραμάτων: Q355B που είναι ισοδύναμο με ASTM Gr50 ή S355JR
3. Δομικός χάλυβας άνθρακα: Q235B που είναι ισοδύναμο με ASTM A36 ή S235JR
|
| 8 |
Μπουλόνια και καρύδια |
Κυρίως ο ISO 898 μπουλόνια βαθμού 6,8 και 8,8 και για τα κινέζικα, τα πρότυπα του ISO και για DIN |
| 9 |
Τύπος πύργων |
Γωνιακοί πύργοι, σωληνοειδείς πύργοι, ιστός Guyed, μονοπωλιακός πύργος |
| 10 |
Τύπος πύργων |
Πύργος αναστολής, πύργος έντασης, νεκρός πύργος, δομή υποσταθμών |
| 11 |
Εξουσιοδότηση |
Δομές πύργων: 30 έτη |
| 12 |
Επιστροφής περίοδος |
50 έτη |
| 13 |
Μεταφορά |
Είμαστε πολύ στενοί στο μεγαλύτερο λιμένα στον κόσμο που είναι το πλεονέκτημά μας για τη μεταφορά θάλασσας. |
| 14 |
Ποιοτικός έλεγχος |
Ακολουθήστε το σύστημα του ISO 9001 και αυστηρά QC την επιθεώρηση για την πρώτη ύλη, τη δοκιμή συνελεύσεων πρωτοτύπων, galvanization τη δοκιμή και την επιθεώρηση προαποστολής για την και ποσότητα και για την ποιότητα
Μεταχειριζόμαστε την ποιότητα πρώτα και την αναλογία επιθεώρησης 100%.
|
Ο πύργος σωλήνων χάλυβα είναι ένα παραδοσιακό ανώτερο προϊόν του εργοστασίου μας. Ειδικά το μόνο αναπτυγμένο multi-station σύστημα επεξεργασίας φλαντζών έχει βελτιώσει σημαντικά την ακρίβεια της γεωμετρικής ανοχής για κάθε κομμάτι εργασίας. Χάρι σε μια τέτοια διαδικασία, ο 190m υψηλός πύργος σωλήνων χάλυβα περάσματος Huangpu μεγάλος αξιολογήθηκε ως εθνικό ποιοτικό πρόγραμμα. Το εργοστάσιό μας παρέχεται τον προηγμένο εξοπλισμό όπως 2400 κάμπτοντας μηχανές τόνου, οι τέμνουσες μηχανές γραμμών, οι μηχανές συγκόλλησης βελονιών, και CNC οι τέμνουσες μηχανές πλάσματος. Με αυτό τον εξοπλισμό, είναι ικανό για να παραγάγει τους σωλήνες ίσος-διαμέτρων και τους κωνικούς σωλήνες στο πολύγωνο και τη στρογγυλή μορφή. Η CNC μηχανή συγκόλλησης βελονιών μπορεί να πραγματοποιήσει το one-time σχήμα της συγκόλλησης βελονιών για το σωλήνα χάλυβα και η γραμμή συγκόλλησης μπορεί να επιτύχει το σχήμα διπλός-μεγέθους μέσω της ενιαίας συγκόλλησης. Το εργοστάσιό μας έχει βεβαιωθεί ιδιαίτερα για τη ικανότητα παραγωγής και την ποιότητα των προϊόντων του.
Τα σωληνοειδή μέλη πύργων χάλυβα αντιστέκονται τη χαμηλή πίεση αέρα, τη μεγάλη κάμπτοντας ακαμψία διατομής, την απλή δομή, και τη σαφή μετάδοση δύναμης, οι οποίες μπορούν να δώσουν το πλήρες παιχνίδι στην απόδοση ρουλεμάν του υλικού. Αφ' ενός, μπορεί να μειώσει το βάρος του πύργου και να μειώσει τη δύναμη ιδρύματος αφ' ετέρου, μπορεί να βοηθήσει να αυξήσει τα άκρα. Δυνατότητα να επικριθούν οι φυσικές καταστροφές υπό τους όρους. Όταν οι απαιτήσεις υπολογισμού δύναμης και σταθερότητας καλύπτονται, η χρήση ενός πύργου σωλήνων χάλυβα με έναν σχετικά μικρό συντελεστή μορφής σωμάτων πίεσης αέρα μπορεί σημαντικά να μειώσει το φορτίο αέρα στο σώμα πύργων.
Τάση: Εξοπλισμός μετάδοσης δύναμης/ηλεκτρικός πύργος χάλυβα πύργων σιδήρου γωνίας γραμμών μετάδοσης σωληνοειδής
Βαθμός τάσης: 35KV/66KV/110KV/220KV/330KV/500KV/750KV/800KV/1000KV
Διαδικασία παραγωγής
Εδώ είναι η διαδικασία επεξεργασίας για τον πύργο μετάδοσής μας εντούτοις, και τα δύο κόμματα πρέπει να συζητήσουν όλα τα σχέδια και να επιβεβαιώσουν όλα τα σχέδια καταστημάτων, τεχνική προδιαγραφή, και που πρότυπα για να προσαρμοστεί. Πριν από τη μαζική παραγωγή, πρέπει λάβαμε όλοι υπογράψαμε τα εγκεκριμένα σχέδια καταστημάτων και τα τεχνικά έγγραφα από τον πελάτη μας.
Η επεξεργασία μας θα είναι στην ακριβή συμφωνία με τα σχέδια λεπτομέρειας που προετοιμάζονται από τον ανάδοχο και που εγκρίνονται από το μηχανικό. Η επεξεργασία θα αρχίσει μετά από την έγκριση της συνέλευσης και των δοκιμών καταστημάτων.
|
Καυτή εμβύθιση
γαλβανισμός
|
Πρότυπα |
Χάλυβας thickness/mm |
Σημάνετε
thickness/μm
|
Μεταλλικός
Στοιχείο
|
Περιεχόμενο |
|
Άξονες Πολωνού, σταυρός
επάνω
εξαρτήματα
|
ASTM A123 |
>6 |
85 |
ΜΝ |
0.25%-0.40% |
| <3-6> | 70 |
| 1.5-3 |
55 |
$cu |
<0> |
| <1> | 55 |
| Μπουλόνια, nuts&washers |
GB/T 5267.3-2008 |
___ |
≥ 54 |
Π |
<0> |
| (ISO 10684-2004) |
| Μπουλόνια ιδρύματος |
ASTM A153/
A153M-09
|
___ |
≥ 54 |
S |
<0> |
