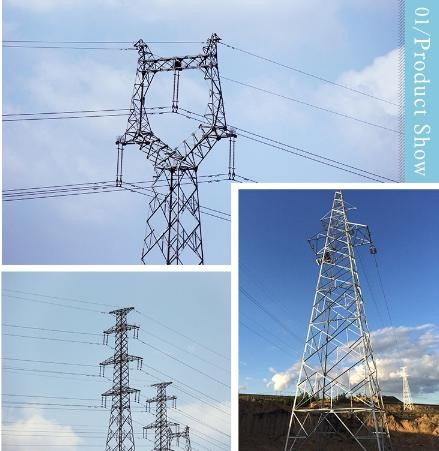

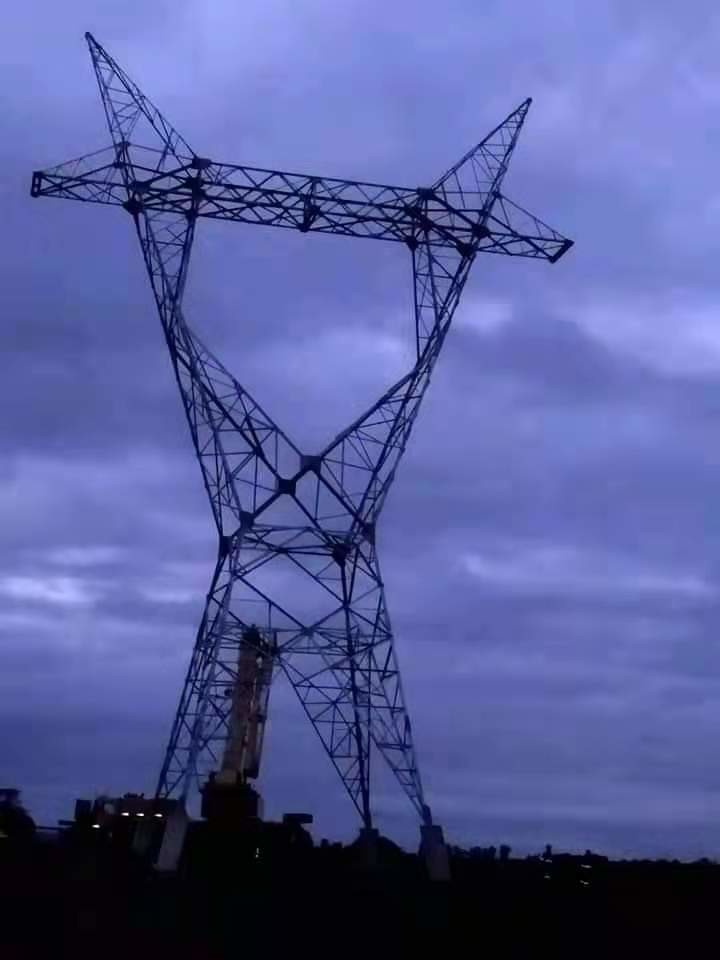

Kv πύργων χάλυβα δικτυωτού πλέγματος ASTM123 230kv υπερυψωμένος 400 πύργος γραμμών μετάδοσης
Γρήγορη λεπτομέρεια:
Kv πύργων ηλεκτρικής δύναμης 230kv υπερυψωμένος 400 ηλεκτρικός πόλος 30m χάλυβα πύργων γραμμών μετάδοσης
ΠΕΡΙΓΡΑΦΗ ΠΡΟΪΟΝΤΩΝ
|
Όνομα προϊόντων
|
Kv πύργων ηλεκτρικής δύναμης 230kv υπερυψωμένος 400 ηλεκτρικός πόλος 30m χάλυβα πύργων γραμμών μετάδοσης |
|
Υλικό
|
Κυλημένος χάλυβας
|
|
Χρώμα
|
Σύμφωνα με το αίτημα πελατών
|
|
Πρότυπα
|
ISO9001: 2008
|
|
Υλικό
|
Χάλυβας Q235B/Q345B/Q420
|
|
Πρότυπα συγκόλλησης
|
AWSD1.1
|
|
Galvanization πρότυπα
|
ASTM123
|
|
Χρήση
|
Μετάδοση δύναμης και διανομή
|
Προδιαγραφές:
Τα χαρακτηριστικά γνωρίσματα προϊόντων:
Δεδομένου ότι ο παραδοσιακός εξοπλισμός γραμμών μετάδοσης, πύργος χάλυβα γωνίας ο τομέας ευρέως, τα χαρακτηριστικά του κώδικα σχεδίου, η τέχνη είναι ώριμα, στις διαφορετικές αποστάσεις, το διαφορετικό επίπεδο τάσης παρουσιάζει τα πλεονεκτήματα και γενική δυνατότητα εφαρμογής
Το σχέδιο του πύργου γραμμών μετάδοσης δύναμης εξαρτάται από, τύπος αγωγού και γη-καλωδίου, ζώνη αέρα, γωνία απόκλισης και υλική προδιαγραφή. Αυτοί οι πύργοι είναι γαλβανισμένοι για να προστατεύσουν το χάλυβα από τη διάβρωση. Το γαλβανίζοντας πάχος επιστρώματος εξαρτάται από τις καιρικές συνθήκες στη θέση του πύργου.
Βαθμοί χάλυβα
Χάλυβας γωνίας: Κινεζικός χάλυβας Q345B, ποιο ίδιο πράγμα σε ASTM A572 GR50
Άλλοι Ιστοί, πιάτο ενίσχυσης και όχι πίεσης και χάλυβας γωνίας: Κινεζικό Q2230B, ποιο ίδιο πράγμα σε ASTM A36
Πιάτα: Κινεζικός χάλυβας Q345B, ποιο ίδιο πράγμα σε ASTM A572 GR50
Μπουλόνια: Κινεζικός βαθμός 6,8 και 8,8, ποιος παρόμοιος με ASTM A394
Α) η διάσταση και η ανοχή για τη γωνία είναι σύμφωνα με GB/T1591-1994
B) Galvanization καυτής εμβύθισης σύμφωνα με GB/T 13912-2002, ποιος παρόμοιος με ASTM Α 123
Γ) η συγκόλληση θα είναι απόδοση σύμφωνα με τα πρότυπα AWS D1.1 ή CWB
Τάση: Εξοπλισμός μετάδοσης δύναμης/ηλεκτρικός βαθμός πύργων σιδήρου γωνίας γραμμών μετάδοσης: 35KV/66KV/110KV/220KV/330KV/500KV/750KV/800KV/1000KV
Εδώ είναι η διαδικασία επεξεργασίας για τον πύργο μετάδοσής μας εντούτοις, και τα δύο κόμματα πρέπει να συζητήσουν όλα τα σχέδια και να επιβεβαιώσουν όλα τα σχέδια καταστημάτων, τεχνική προδιαγραφή, και που πρότυπα για να προσαρμοστεί. Πριν από τη μαζική παραγωγή, πρέπει λάβαμε όλοι υπογράψαμε τα εγκεκριμένα σχέδια καταστημάτων και τα τεχνικά έγγραφα από τον πελάτη μας.
Η επεξεργασία μας θα είναι στην ακριβή συμφωνία με τα σχέδια λεπτομέρειας που προετοιμάζονται από τον ανάδοχο και που εγκρίνονται από το μηχανικό. Η επεξεργασία θα αρχίσει μετά από την έγκριση της συνέλευσης και των δοκιμών καταστημάτων.
| Κουρά |
Α: Η κουρά και η κοπή θα εκτελεσθούν προσεκτικά και όλες τις μερίδες της εργασίας που θα εκτεθεί στην άποψη μετά το πέρας θα τελειώσουν τακτοποιημένα. Οι με το χέρι καθοδηγημένοι τέμνοντες φανοί δεν θα χρησιμοποιηθούν.
Β: Όλα τα υλικά πάνω από 13 (ή 12) χιλ. πυκνά θα είναι κρύα πριονισμένη ή περικοπή φλογών μηχανών.
Γ: Η καλλιέργεια ή η κουρά θα επιτραπεί για το υλικό πάχος 13 χιλ. ή λιγότερο.
Η κοπή φλογών του υψηλού χάλυβα παραγωγής θα προηγηθεί από μια προσβολή προθερμαίνει τη λειτουργία με τη διάβαση της τέμνουσας φλόγας πέρα από το μέρος που κόβεται.
Όλες οι flame-cut άκρες θα είναι αλεσμένες καθαρές. |
| Κάμψη |
Η επιχείρησή μας το machince κάμψης. Frether περισσότερο, μπορούμε να κατασκευάσουμε τους πύργους με την καυτό κάμψη ή το κρύο που κάμπτει σύμφωνα με τις απαιτήσεις του πελάτη. |
| Συγκόλληση |
Καμία συγκόλληση δεν θα γίνει εκτός αν η προγενέστερη έγκριση έχει λήφθουν από το μηχανικό.
Η συγκόλληση δεν θα επιτραπεί στα σημεία σύνδεσης πύργων για τον αγωγό, το καλώδιο ασπίδων, τους μονωτές ή τις σχετικά συνελεύσεις ή τα υποστηρίγματα |
| Υπο--διάτρηση |
Όλες οι τρύπες στο δομικό χάλυβα λιγότερο από πάχος 10 χιλ. μπορούν να τρυπηθούν με διατρητική μηχανή στο φυσικό μέγεθος εκτός αν αναφέρεται διαφορετικά στα εγκεκριμένα σχέδια. Οι τρύπες που παρουσιάζονται στα σχέδια όπως τρυπημένες με τρυπάνι τρύπες και όλες οι τρύπες στο δομικό χάλυβα 10 χιλ. ή περισσότεροι στα μέλη πάχους και έντασης των διαγώνιος-βραχιόνων θα τρυπηθούν ή υπο--θα τρυπηθούν και θα διευρυνθούν.
Όλες οι τρύπες θα είναι καθαρή περικοπή και χωρίς σχισμένες ή ragged άκρες. Όλα τα σαλιάσματα ως αποτέλεσμα της διεύρυνσης ή της διάτρυσης θα αφαιρεθούν. Όλες οι τρύπες θα είναι κυλινδρικές και κάθετες στο μέλος.
Όπου είναι απαραίτητο για να αποφύγουν τη διαστρέβλωση των τρυπών, οι τρύπες κοντά στα σημεία των κάμψεων θα γίνουν μετά από να κάμψουν. |
| Punching |
Για punching στο φυσικό μέγεθος, η διάμετρος της διάτρησης θα είναι 1,0 χιλ. μεγαλύτερη από την ονομαστική διάμετρο του μπουλονιού, και η διάμετρος του κύβου δεν θα είναι περισσότερο από 1.5mm μεγαλύτερη από τη διάμετρο της διάτρησης. Για την υπο--διάτρηση, η διάμετρος της διάτρησης θα είναι 4 χιλ. μικρότερη από την ονομαστική διάμετρο του μπουλονιού, και η διάμετρος του κύβου θα είναι όχι περισσότερα από 2 χιλ. μεγαλύτερη από τη διάμετρο της διάτρησης. Η υπο--διάτρηση για τη διευρυνμένη εργασία θα είναι τέτοια που μετά από να μην διευρύνει καμία διάτρηση η επιφάνεια θα εμφανιστεί στην περιφέρεια της τρύπας |
| Μέγεθος τρυπών |
Όπου οι τρύπες διευρύνονται ή τρυπιούνται με τρυπάνι, η διάμετρος της τελειωμένης τρύπας θα είναι μη μεγαλύτερη από την ονομαστική διάμετρο του μπουλονιού συν 1,0 χιλ. |
| Γαλβανισμός |
Όλο το υλικό θα είναι??????????? που γαλβανίζεται μετά από την επεξεργασία σύμφωνα με την πιό πρόσφατη αναθεώρηση της προδιαγραφής Α 123 GB/T 13912-2002 ή ASTM.
Το υλικό που έχουν απορριφθεί λόγω των γυμνών σημείων ή άλλες ατέλειες επιστρώματος είτε θα γδυθούν και επαν-θα γαλβανιστούν, ή οι χωρίς επίστρωση περιοχές θα ξαναλειφθεί με μια εγκεκριμένη μέθοδο.
Όλες τα πιάτα και οι μορφές που έχουν στρεβλωθεί με τη γαλβανίζοντας διαδικασία θα ισιώσουν με τη φυλάκιση ή συμπίεση. Το υλικό δεν θα σφυρηλατηθεί ή ειδάλλως θα ισιώσουν κατά κάποιο τρόπο που θα τραυματίσει το προστατευτικό επίστρωμα.
Η έγκριση θα εξασφαλιστεί από το μηχανικό εάν ο γαλβανισμός γίνεται έξω από τις εγκαταστάσεις του αναδόχου.
Όλη η γαλβανισμένη χαλυβουργική εργασία θα προστατευθεί από τον άσπρο λεκέ αποθήκευσης με τη χρησιμοποίηση μιας εγκεκριμένης επεξεργασίας λύσης που γαλβανίζει αμέσως μετά. |
| Συσκευασία |
Το προϊόν μας θα συσκευαστεί σε διάφορες δέσμες το των οποίων βάρος είναι ΑΜ 2~3 ή σύμφωνα με την απαίτησή σας. |
|
Καυτή εμβύθιση
γαλβανισμός
|
Πρότυπα |
Χάλυβας thickness/mm |
Σημάνετε
thickness/μm
|
Μεταλλικός
Στοιχείο
|
Περιεχόμενο |
|
Άξονες Πολωνού, σταυρός
επάνω
εξαρτήματα
|
ASTM A123/
A123M-15 ΟΠΩΣ
NZS 4680
|
>6 |
85 |
ΜΝ |
0.25%-0.40% |
| <3-6> | 70 |
| 1.5-3 |
55 |
$cu |
<0> |
| <1> | 55 |
| Μπουλόνια, nuts&washers |
GB/T 5267.3-2008 |
___ |
≥ 54 |
Π |
<0> |
| (ISO 10684-2004) |
| Μπουλόνια ιδρύματος |
ASTM A153/
A153M-09
|
___ |
≥ 54 |
S |
<0> |
