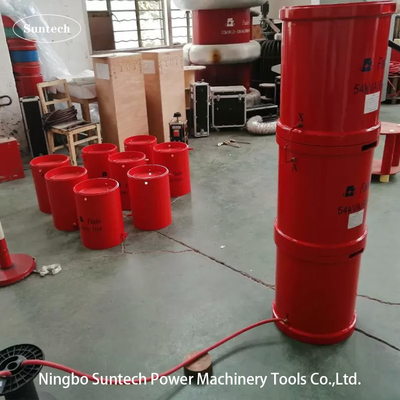

Τύπος διαμόρφωσης συχνότητας Συστήματα δοκιμής αντηχίας σειράς 280kVA

Συσκευή δοκιμής συντονισμού συχνότητας σε σειρά

1Εφαρμόσιμο πεδίο εφαρμογής της συσκευής
1. Να ανταποκρίνεται στην δοκιμή τάσης αντιστάθμισης εναλλασσόμενου ρεύματος για καλώδιο 10kV/300mm2, η χωρητικότητα ανά μήκος μονάδας είναι 0,3755μF/km, το μήκος του καλωδίου είναι 2000m, η χωρητικότητα του δοκιμαζόμενου καλωδίου είναι 0,75μF,η τάση δοκιμής είναι 22 kV, και ο χρόνος δοκιμής είναι 5 λεπτά·
2. Αντιμετωπίστε την δοκιμή τάσης 35kV/240mm2 καλώδιο AC αντέχουν, η χωρητικότητα ανά μήκος μονάδας είναι 0,175μF / km, το μήκος του καλωδίου είναι 1000m, η χωρητικότητα του καλωδίου που δοκιμάστηκε είναι 0,175μF,η τάση δοκιμής είναι 52 kV, και ο χρόνος δοκιμής είναι 180 λεπτά·
3. Να ανταποκρίνεται στην δοκιμή τάσης αντιστάθμισης εναλλασσόμενου ρεύματος του καλωδίου 110kV/630mm2, η χωρητικότητα ανά μήκος μονάδας είναι 0,1880μF/km, το μήκος του καλωδίου είναι 100m, η χωρητικότητα του καλωδίου που δοκιμάστηκε είναι 0,188μF,η τάση δοκιμής είναι 128kV, και ο χρόνος δοκιμής είναι 60 λεπτά·

2Η συσκευή ακολουθεί το πρότυπο
GB10229-88 "Πυρηνικός αντιδραστήρας"
GB50150-2016 "Κανονισμοί δοκιμής παράδοσης ηλεκτρικού εξοπλισμού"
DL/T 596-1996 "Κανονισμοί προληπτικών δοκιμών για ηλεκτρικούς εξοπλισμούς"
GB1094.1-GB1094.6-96 "Τάξη προστασίας του περιβλήματος"
GB2900 "Ηλεκτρική Ορολογία"
GB/T16927.1~2-1997 "Τεχνολογία δοκιμής υψηλής τάσης"
GB 191-2000 "Γραφικές ενδείξεις συσκευασίας, αποθήκευσης και μεταφοράς"
JB/T 9641-1999 "Δοκιμαστικός μετασχηματιστής"
IEC 358 (ΙΕΚ 358 του 1990) "Καταγωγός ζεύξης και διαχωριστής τάσης χωρητικότητας"
Q/WFK005-2005 "Δοκιμαστικός μετασχηματιστής" Fanke Company Enterprise Standard
Q/WFK008-2004 "Δοκιμαστικός αντιδραστήρας" Fanke Company Enterprise Standard

3. Περιβαλλοντικές συνθήκες της συσκευής
1. θερμοκρασία περιβάλλοντος: -5°C-+45°C·
2Σχετική υγρασία: ≤ 90%, χωρίς συμπύκνωση.
3Υψόμετρο: ≤ 1000 m.

4Τέταρτον, οι κύριες τεχνικές απαιτήσεις απόδοσης του προϊόντος
1. ονομαστική ισχύ: 280kVA
2. ονομαστική τάση: 35kV; 140kV;
3. Διοικητικό ρεύμα: 2A.
4Η παροχή ενέργειας: 380V±10%·
5- ονομαστική ισχύς τροφοδοσίας με μεταβλητή συχνότητα: 20 kW·
6Δραστηριώδης συχνότητα: 45-300 Hz.
7. Ακριβότητα ρύθμισης συχνότητας: 0,01 Hz· αστάθεια συχνότητας: ≤ 0,01%·
8Διάρκεια εργασίας: επιτρέπεται συνεχή λειτουργία 180 λεπτών υπό ονομαστική ισχύ.
9.Αύξηση θερμοκρασίας: μετά από ονομαστική συνεχή λειτουργία 180 λεπτών, η αύξηση θερμοκρασίας κάθε μέρους της συσκευής είναι ≤ 65K·
10. Σχήμα κύματος εξόδου: κύμα sinus, ποσοστό στρέβλωσης κύματος < 1%·
11- συντελεστής ποιότητας: η ίδια η συσκευή Q> 30 (όταν f=40Hz),
12Προστασία: με προστασία από υπερστροφή, υπερτάσεις και φλας (βλ. το τμήμα τροφοδοσίας με μετατροπή συχνότητας για λεπτομέρειες)
13Ακριβότητα μέτρησης: 1,5 πραγματική τιμή.
