660X100mm Νάιλον τροχούς συνδυασμένα πάνω από τον αγωγό ράβδος μπλοκ για γραμμή μετάδοσης

660X100mm Μονόπλευρο Νάιλον Συγκεντρωμένο Επάνω Διοδηγό

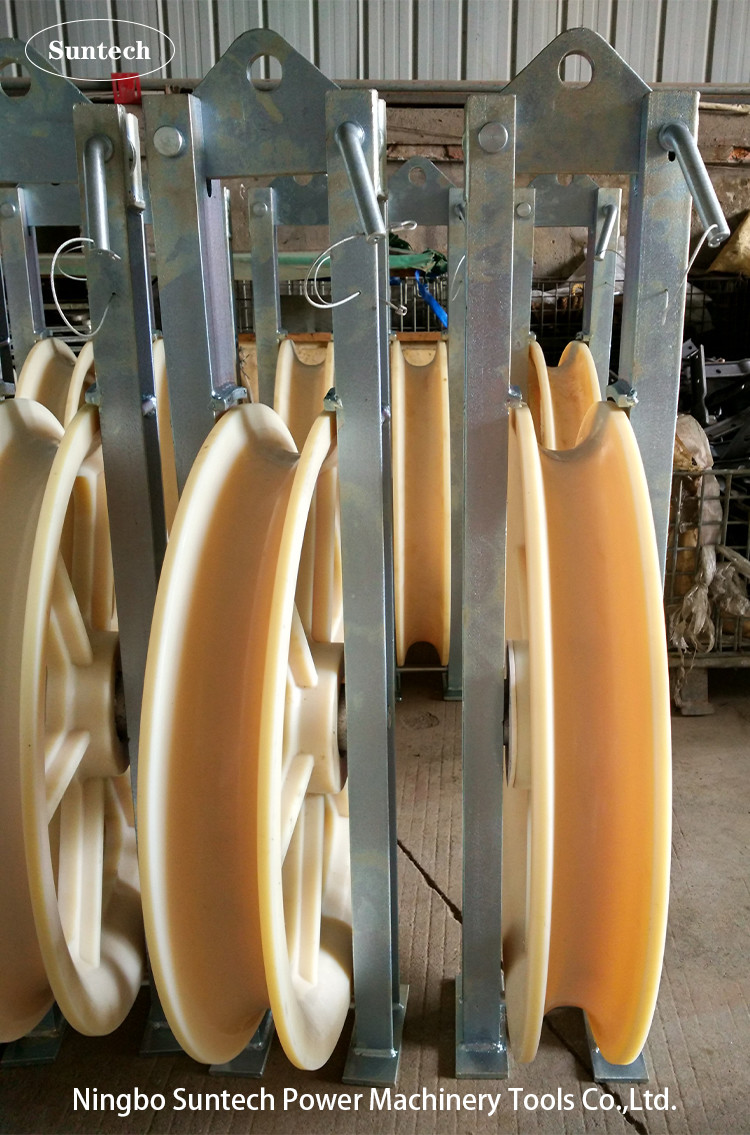

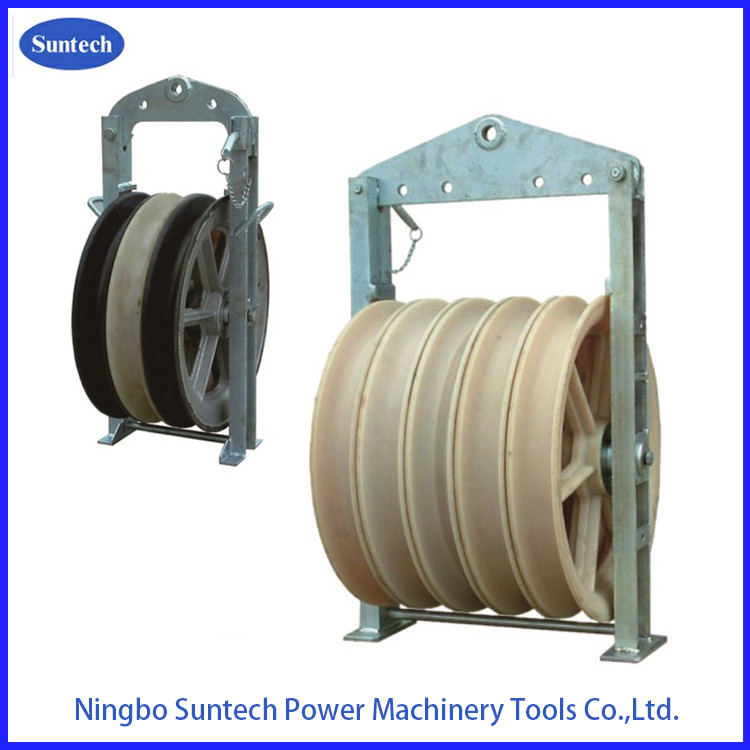

Αυτό το μπλοκ ράβδου μεγάλης διαμέτρου 660*100mm έχει τη διάμετρο (εξωτερική διάμετρος × διάμετρος κάτω από τη γραμμή × πλάτος της γροθιάς) Φ660 × Φ560 × 100 (mm).ο μέγιστος κατάλληλος αγωγός του είναι ACSR500Το αλουμίνιο του αγωγού μας έχει μέγιστη διατομή 500 τετραγωνικών χιλιοστών.Υπό κανονικές συνθήκες, το μοντέλο του μέγιστου προστατευτικού μανδύα σύνδεσης είναι J500B. Αυτό το μπλοκ συνδετήρα μπορεί να διαιρεθεί σε μία δέσμη, τρεις δέσμες, πέντε δέσμες και επτά δέσμες ανάλογα με τον αριθμό των δέσμων.Αντίστοιχα, ο αριθμός των αγωγών που διέρχονται από το μπλοκ συστοιχίας είναι: μονοαγωγός, διπλός αγωγός δέσμης, τέσσερις αγωγοί δέσμης και έξι αγωγοί δέσμης.Σύμφωνα με το υλικό της δέσμης, μπορεί να διαιρεθεί σε υλικό νάιλον MC, υλικό κράματος αλουμινίου, καουτσούκ επικαλυμμένο με φύλλο νάιλον και καουτσούκ επικαλυμμένο με φύλλο αλουμινίου.
Το μανδύα νάιλον MC του μπλοκ ράβδου έχει επίσης πλάτος τροχού 110 mm. Υπό κανονικές συνθήκες, ο μέγιστος κατάλληλος αγωγός του είναι ACSR630,που σημαίνει ότι το αλουμίνιο του αγωγού μας έχει μέγιστη διατομή 630 τετραγωνικών χιλιοστώνΗ μέγιστη διάμετρος μέσω της οποίας περνά το σχήμα είναι 85 mm. Υπό κανονικές συνθήκες, το μοντέλο του μέγιστου προστατευτικού μανδύα είναι J630B
