Τόπος καταγωγής: | Ningbo, Κίνα |
Μάρκα: | Suntech Power |
Πιστοποίηση: | ISO9001 |
Αριθμό μοντέλου: | ACSR |
Ποσότητα παραγγελίας min: | 1000M |
---|---|
Τιμή: | Negotiation |
Συσκευασία λεπτομέρειες: | Iro-ξύλινο τύμπανο |
Χρόνος παράδοσης: | 15 εργάσιμες ημέρες |
Όροι πληρωμής: | L/C, T/T, Western Union |
Δυνατότητα προσφοράς: | 2000ton/month |
όνομα: | Γυμνό καλώδιο αγωγών ACSR/SCA | Αριθμό μοντέλου: | ACSR |
---|---|---|---|
ΕΦΑΡΜΟΓΗ: | Υπερυψωμένος | Τύπος: | Χαμηλή τάση |
Αγωγός: | Αργίλιο | Πρότυπα: | DIN 48204 |
Υψηλό φως: | Γυμνό καλώδιο αγωγών SCA,Υπερυψωμένο γυμνό καλώδιο αγωγών,120/20 καλώδιο αγωγών ACSR |

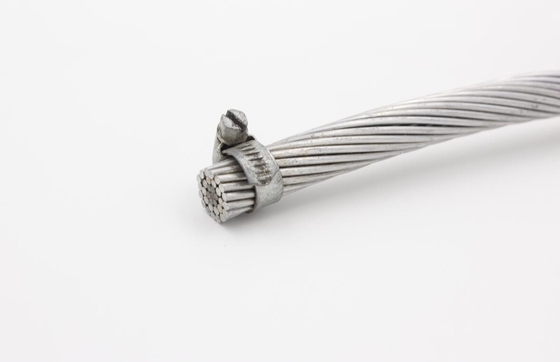

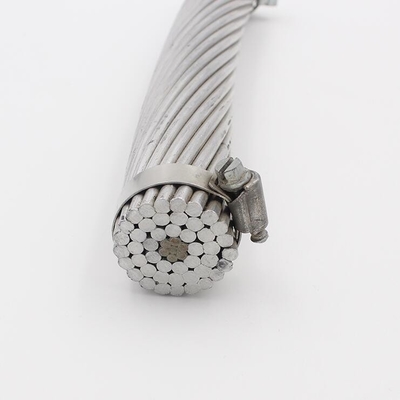

DIN 48204 γραμμές 70/12 120/20 ACSR το /SCA γυμνές αγωγών μετάδοσης καλωδίων εναέριες
ACSR (αγωγός αργιλίου χάλυβας-που ενισχύεται) έχει ένα μακροχρόνιο αρχείο υπηρεσιών λόγω της οικονομίας, της αξιοπιστίας, και της δύναμής του στην αναλογία βάρους. Η συνδυασμένη ελαφριά και υψηλή αγωγιμότητα του αργιλίου με τη δύναμη του πυρήνα χάλυβα επιτρέπει τις υψηλότερες εντάσεις, κρεμήστε λιγότερο, και πιό μακροχρόνιες εκτάσεις από οποιαδήποτε εναλλακτική λύση.
Τεχνικά χαρακτηριστικά ACSR βασισμένα στις τυποποιημένες BS 215
Όνομα κώδικα | Ονομαστική περιοχή αργιλίου | Προσάραξη και διάμετρος καλωδίων | Τμηματική περιοχή του αργιλίου | Συνολική τμηματική περιοχή | Περ. γενική διάμετρος | Περ. μάζα | Υπολογισμένη αντίσταση ΣΥΝΕΧΟΎΣ ΡΕΎΜΑΤΟΣ σε 20Oc | Υπολογισμένο σπάζοντας φορτίο | |
Al | Χάλυβας | ||||||||
χιλ.2 | Κανένα /mm | χιλ.2 | χιλ.2 | χιλ. | kg/km | ωμ το /km | kN | ||
ΚΟΥΝΕΛΙ | 50 | 6/3.35 | 1/3.35 | 52.88 | 61.7 | 10.05 | 214 | 0,5426 | 18.35 |
ΣΚΥΛΙ | 100 | 6/4.72 | 7/1.57 | 105 | 118.5 | 14.15 | 394 | 0,2733 | 32.7 |
ΛΥΚΟΣ | 150 | 30/2.59 | 7/2.59 | 158.1 | 194.9 | 18.13 | 726 | 0,1828 | 69.2 |
DINGO | 150 | 18/3.35 | 1/3.35 | 158.7 | 167.5 | 16.75 | 506 | 0,1815 | 35.7 |
ΛΥΓΞ | 175 | 30/2.79 | 7/2.79 | 183.4 | 226.2 | 19.53 | 842 | 0,1576 | 79.8 |
ΖΕΒΡΑ | 400 | 54/3.18 | 7/3.18 | 428.9 | 484.5 | 28.62 | 1621 | 0,0674 | 131.9 |
Τεχνικά χαρακτηριστικά ACSR βασισμένα σε τυποποιημένο ASTM Β 232
Όνομα κώδικα |
Ονομαστικός AWG/MCM |
Προσάραξη και διάμετρος καλωδίων | Τμηματική περιοχή του αλουμινίου | Συνολική τμηματική περιοχή | Περ. γενική διάμετρος | Περ. μάζα | Υπολογισμένη αντίσταση ΣΥΝΕΧΟΎΣ ΡΕΎΜΑΤΟΣ σε 20Oc | Υπολογισμένο σπάζοντας φορτίο | |
Al | Χάλυβας | ||||||||
Κανένα /mm | χιλ.2 | χιλ.2 | χιλ. | kg/km | Ω/km | kN | |||
Τουρκία | 6 | 6/1.68 | 1/1.68 | 13.29 | 15.48 | 5.04 | 54 | 2.1586 | 5.24 |
Κύκνος | 4 | 6/2.12 | 1/2.12 | 21.16 | 24.71 | 6.36 | 85 | 1.3557 | 8.32 |
Σπουργίτι | 2 | 6/2.67 | 1/2.67 | 33.61 | 39.22 | 8.01 | 136 | 0,8535 | 12.7 |
Robin | 1 | 6/3.0 | 1/3.0 | 42.39 | 49.49 | 9.0 | 171 | 0,6767 | 15.85 |
Κοράκι | 1/0 | 6/3.37 | 1/3.37 | 53.48 | 62.38 | 10.11 | 216 | 0,5364 | 19.32 |
Ορτύκια | 2/0 | 6/3.78 | 1/3.78 | 67.42 | 78.65 | 11.34 | 273 | 0,4255 | 23.62 |
Χρησιμοποιούμε συνήθως το τυποποιημένο ξύλινο τύμπανο στη συσκευασία ως belowing εικόνα. Μπορούμε επίσης να σχεδιάσουμε τους διαφορετικούς τύπους συσκευασίας σύμφωνα με τις απαιτήσεις του πελάτη.
Στέλνοντας λιμένας: Qingdao, Σαγκάη ή άλλοι λιμένες σύμφωνα με τις απαιτήσεις σας
Φορτίο θάλασσας: FOB/CFR/CIF η αναφορά είναι όλες κ.λπ. διαθέσιμη
Υπεύθυνος Επικοινωνίας: Peter
Τηλ.:: 86-13958364836
