Τόπος καταγωγής: | Ningbo, Κίνα |
Μάρκα: | Suntech |
Πιστοποίηση: | ISO9001,CCC |
Αριθμό μοντέλου: | ACSR |
Ποσότητα παραγγελίας min: | 1000M |
---|---|
Τιμή: | Negotiation |

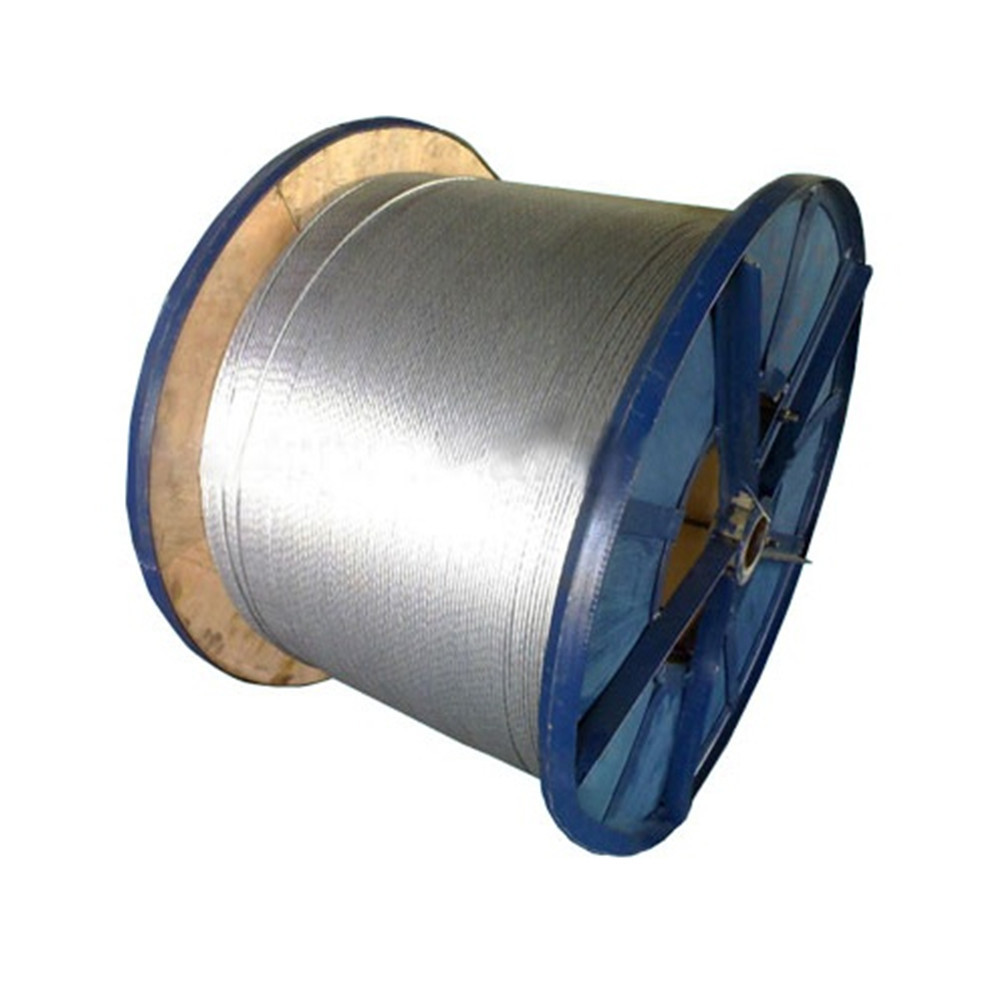

Συσκευασία λεπτομέρειες: | Εξαγόμενη ξύλινη περίπτωση ή εμπορευματοκιβώτια |
Χρόνος παράδοσης: | 10-15 εργάσιμες ημέρες |
Όροι πληρωμής: | L/C, T/T, Western Union |
Δυνατότητα προσφοράς: | 3000ton/month |
Όνομα: | Αγωγός Aaac | Τύπος: | Υψηλή τάση |
---|---|---|---|
Εφαρμογή: | Εναέρια γραμμή | Υλικό μόνωσης: | Αριθ. |
Υλικό: | Αργίλιο | ||
Υψηλό φως: | 5154 καλώδιο τροφοδοσίας κραμάτων αργιλίου,Αγωγός καλωδίων AAAC,Γυμνό καλώδιο αργιλίου δύναμης |

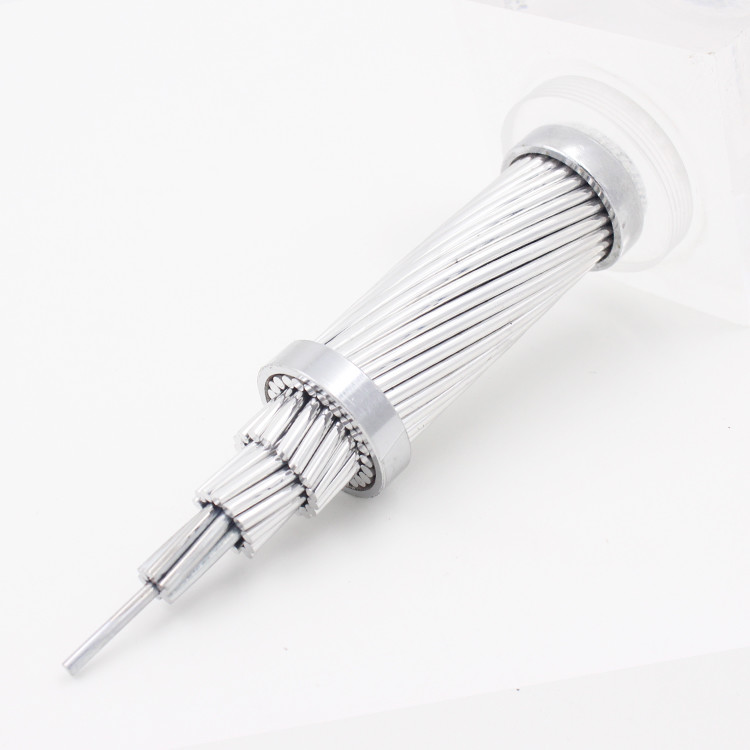

Το προϊόν του κράματος αργιλίου κατασκευαστών καλωδίου τροφοδοσίας 5154 αγωγός καλωδίων aaac έχει χρησιμοποιηθεί ευρέως στις εναέριες γραμμές transmisstion ισχύος με τα διάφορα επίπεδα τάσης, επειδή είναι τέτοια καλά χαρακτηριστικά όπως την απλή δομή, κατάλληλη εγκατάσταση και η συντήρηση .low κόστισε τη μεγάλη ικανότητα μετάδοσης, και είναι επίσης κατάλληλοι για στις κοιλάδες ποταμών και τη θέση όπου τα ειδικά γεωγραφικά χαρακτηριστικά γνωρίσματα υπάρχουν.
Προδιαγραφή ASTM B399/B399M-2004 AAAC
AWG | Μέγεθος αγωγών | Προσάραξη | Μάζα | Εκτιμημένη δύναμη | ΣΥΝΕΧΗΣ αντίσταση σε 20 " Γ | ||
mm2 | cmil | Αριθ. | χιλ. | kg/km | KN | Ω/km | |
405.4 | 800000 | 37 | 3.73 | 1109 | 116 | 0,08285 | |
380.0 | 750000 | 37 | 3.62 | 1045 | 109 | 0,08796 | |
354.7 | 700000 | 37 | 3.49 | 971.2 | 101 | 0,09464 | |
329.4 | 650000 | 37 | 3.37 | 905.5 | 94.9 | 0,1015 | |
304.0 | 600000 | 37 | 3.23 | 831.9 | 91.0 | 0,11049 | |
278.7 | 550000 | 37 | 3.10 | 766.2 | 83.9 | 0,11995 | |
253.4 | 500000 | 19 | 4.12 | 695 | 74.2 | 0,13224 | |
228.0 | 450000 | 19 | 3.91 | 626 | 66.8 | 0,14683 | |
202.7 | 400000 | 19 | 3.69 | 557.5 | 59.5 | 0,16486 | |
177.3 | 350000 | 19 | 3.45 | 487.3 | 52.0 | 0,18860 | |
152.0 | 300000 | 19 | 3.19 | 416.7 | 46.6 | 0,22059 | |
126.7 | 250000 | 19 | 2.91 | 346.7 | 38.8 | 0,26509 | |
0000 | 107.2 | 211600 | 7 | 4.42 | 294.7 | 32.5 | 0,31188 |
000 | 85.0 | 167800 | 7 | 3.93 | 233 | 25.7 | 0,3945 |
00 | 67.4 | 133100 | 7 | 3.50 | 184.8 | 20.4 | 0,49738 |
0 | 53.5 | 105600 | 7 | 3.12 | 146.8 | 17.0 | 0,62592 |
2 | 33.6 | 66360 | 7 | 2.47 | 92 | 10.6 | 0,9987 |
4 | 21.1 | 41740 | 7 | 1.96 | 57.9 | 6.69 | 1.5860 |
6 | 13.3 | 26240 | 7 | 1.55 | 36.2 | 4.18 | 2.5361 |

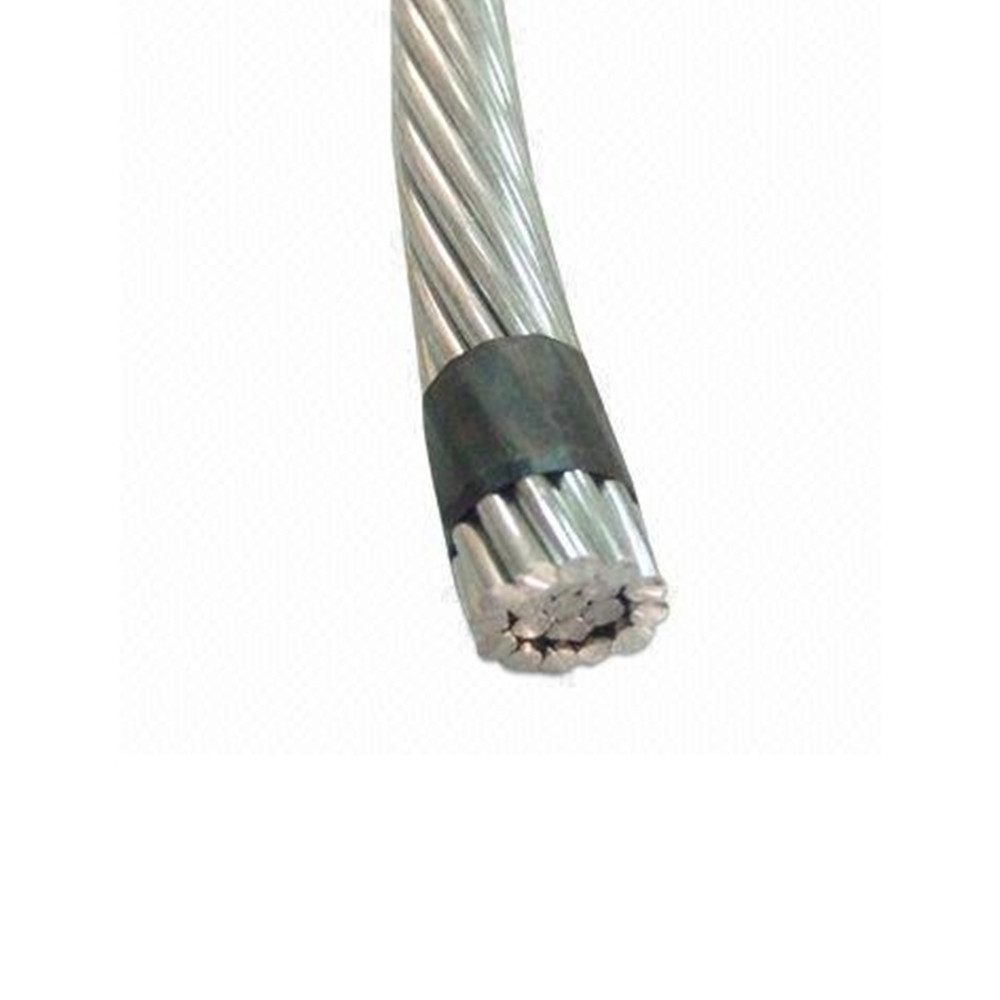

Αυτοί οι αγωγοί διαμορφώνονται από διάφορα καλώδια μαγνήσιου αλουμινίου silicom που προσαράσσουν στα ομόκεντρα στρώματα.
Όλα τα καλώδια έχουν την ίδια ονομαστική διάμετρο. Οι περισσότερες κοινές κατασκευές αποτελούνται από 7, 19, 37 και 61 καλώδια.
1.Busbars στους υποσταθμούς H.V.
2.H.V. εναέριες γραμμές.
